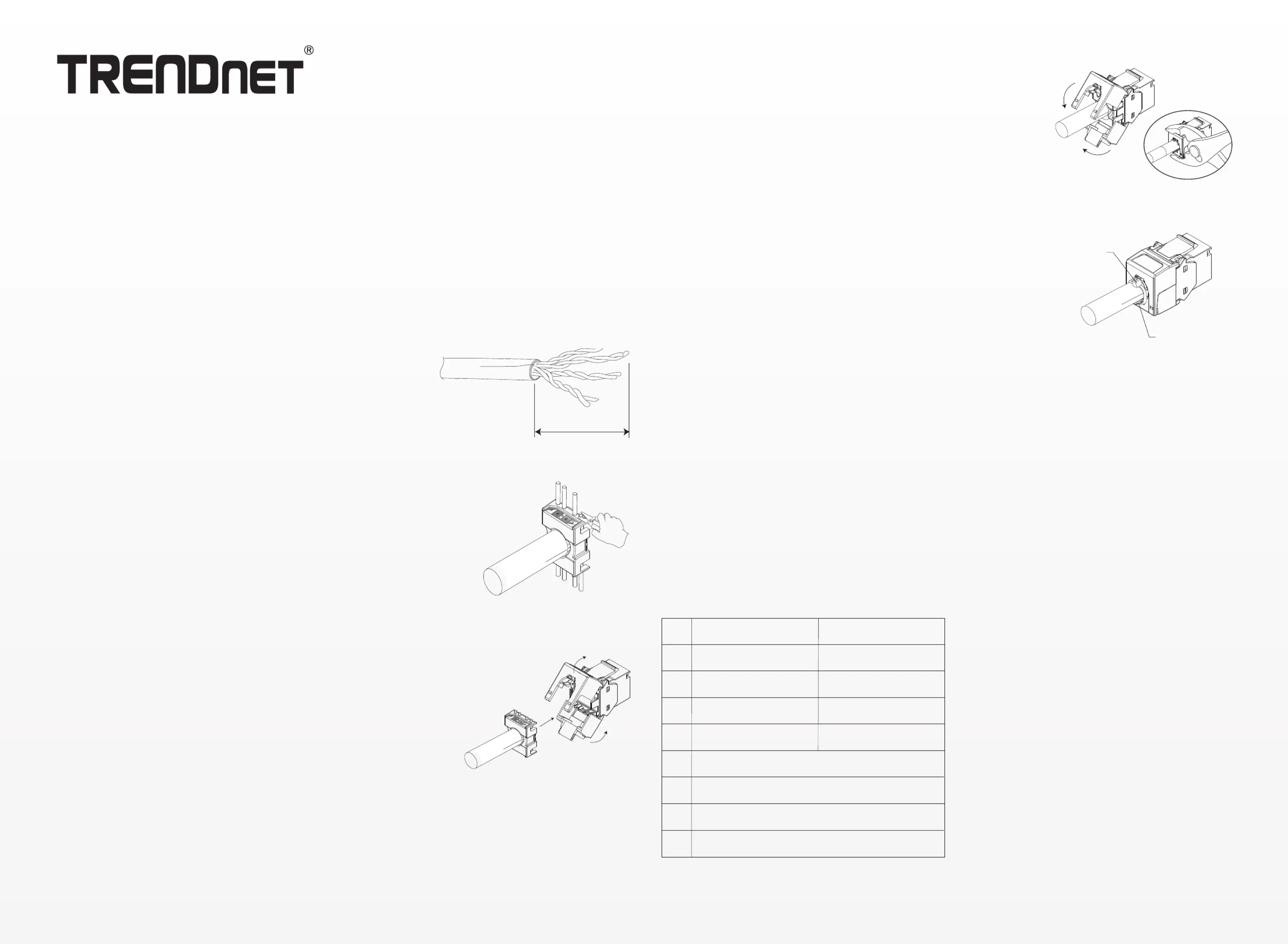

Unloading the cable
1. Cut the cable tie.
2. Using a flathead screwdriver, gently
prey each side of
the hinged panels until released.
T568A/T568B Pinout
Brown
Blue
White Blue
White Brown
White Green
Green
White Orange
Orange
T568A
Orange
White Green
Green
T568B
White Orange
4.
5.
7.
8.
1.
2.
3.
6.
4. Secure the hinged panels using a
crimping tool until
they are firmly snapped together.
5. Fasten the cable tie around the cable
fixture to secure
the cable to the keystone jack.
1. Strip approximately 40mm (1.6 in.) of
jacket from the twisted pair cable.
2. Firmly press the termination cap into
the keystone jack outlet until all wires
are properly terminated.
3. Insert the cable into the termination
cap and fan out all four twisted pairs.
Using the T568A or T568B color
labeling, position each wire
appropriately into the color labeled
slots. Cut excess wires.
1.6"
Cable Fixture
Cable Tie
Shielded Cat6A Keystone Jack – 6-Pack
TC-K06C6A
Quick Installation Guide
