Sida 1/37
AC-5500B
NL Gebruikershandleiding
UK User manual
FR Manuel d'utilisation
DE Bedienungsanleitung
ES Manual de usuario
IT Manuale utente
PT Manual de utilizador
HR Korisni ki priru nik č č
2
NL Gebruikershandleiding 4
UK User manual 14
FR Manuel d'utilisation 22
DE Bedienungsanleitung 30
ES Manual de usuario 39
IT Manuale utente 48
PT Manual de utilizador 57
HR Korisni ki priru nik 65č č
3
Onderdelenbeschrijving | Parts description | Description des pièces | Teile
Beschreibung | Descripción de las partes | Parti descrizione | Peças descrição
1 2 3
Display Bedieningspaneel Toetsen
Display Control Panel Buttons
Affichage Panneau de contrôle Boutons
Display Bedienfeld Tasten
Pantalla Panel de control Botones
Display Pannello di comando Tasti
Visor Painel de controlo Botões
Zaslon Upravlja ka plo a Tipkeč č
4 5 6
Uitblaas rooster Handvat Wielen
Air outlet Handle Wheels
Sortie d’air Poignée Roulettes
Luftauslass Griff Räder
Salida de aire Asa Ruedas
Uscita aria Impugnatura Ruote
Saída de ar Pega Rodas
Otvor za izlaz zraka Ru ka Kota ič č
4
7 8 9
Snoer opslag Carbon luchtfilter Luchtfilters
Cable storage Carbon airfilter Air filters
Rangement du cordon Filtre àair au charbon Filtres àair
Kabelaufwicklung Aktivkohle-Luftfilter Luftfilter
Almacenamiento del cable Filtro de aire de carbono Filtros de aire
Alloggiamento cavo Filtro aria al carbone Filtri aria
Filtro de ar de carbono Filtros de ar
Prostor za uvanje kabela Ugljeni filtar zraka Filtri zrakač
10 11 12
Warme lucht uitgang Lucht inlaat Condenswater aftapdop
Exhaust air outlet Air inlet Drainage point
Sortie d’échappement d’air Entrée d’air Point de vidange
Abluftauslass Lufteinlass Wasserablassöffnung
Salida de aire Entrada de aire Punto de drenaje
Uscita aria scarico Ingresso aria Punto di spurgo
Saída de ventilação do ar Entrada de ar Ponto de drenagem
Ispušni izlaz za zrak Dovod zraka To ka odvodnječ
13 14 15
Slang Muurafdekking Afdekking
Hose Wall cover Cover
Tube Cache mural Bouchon de Protection
Schlauch Wandabdeckung Abdeckung
Manguera Cubierta de pared Cubierta
Flessibile Coperchio parete Coperchio
Mangueira Protecção de parede Protecção
Crijevo Zidni poklopac Poklopac
16 17 18
Aansluiting voor slang Raamopvulstuk Carbon filter
Connection for hose Window spacer Carbon filter
Branchement du tuyau Entretoise de la fenêtre Filtre au charbon
Anschluss für Schlauch Fenster-Abstandshalter Aktivkohlefilter
Conexión de la manguera Separador de ventana Filtro de carbono
Collegamento flessibile Distanziale finestra Filtro al carbone
Ligação da mangueira Espaçador de janela Filtro de carbono
Priklju ak za crijevo Odstojnik za prozor Ugljeni filtarč
19 20
Condenswater afvoerslang Afstandsbediening
Drain tube Remote control
Tube d’écoulement Télécommande
Ablassschlauch Fernbedienung
Tubo de drenaje Mando a distancia
Tubo spurgo Telecomando
Tubo de drenagem Controlo remoto
Cijev za odvodnju Daljinski upravljač
Compartimento de
armazenamento do cabo
5
Bediening en onderhoud
NL
Verwijder alle verpakkingen van het apparaat.
Controleer of de spanning van het apparaat overeenkomt met de netspanning van uw huis.
Voltage 220V-240V 50Hz. Dit apparaat is niet geschikt voor inbouw of buitengebruik.
Let op ! Het apparaat nooit meer kantelen dan 45° e n nooit andersom zetten.
Het koelmiddelcircuit is gecontroleerd op dichtheid, het koelvermogen is 9.000 BTU.
Eerste gebruik
Plaats het apparaat op een vlakke stabiele ondergrond en houd minimaal 30 cm. vrije ruimte
rondom het apparaat. Zorg ervoor dat het apparaat goed recht wordt geplaatst.
Laat het apparaat, na transport, eerst minimaal 4 uur staan alvorens de stekker in het
stopcontact wordt geplaatst. Voorkom dat de behuizing van het apparaat nat wordt.
Zorg dat de stroomkabel met de stekker niet wordt opgerold aan de achterkant van het
apparaat, deze kan te warm worden. Paats de stekker altijd in een geaard stopcontact.
Plaats het apparaat nooit naast warmte bronnen of in direct zonlicht.

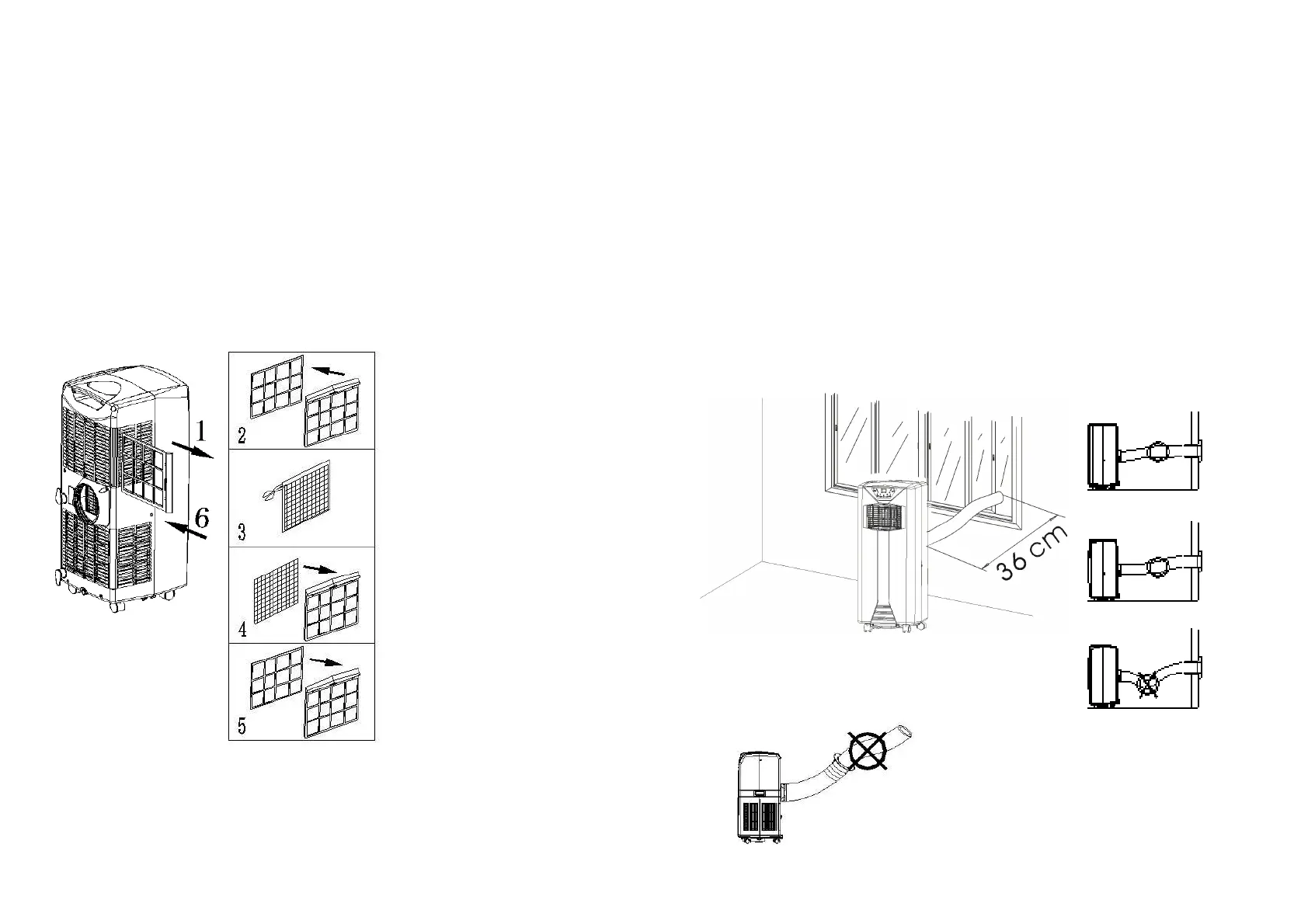

Plaatsen van het Carbonfilter (nr. 18).
1
Verwijder het bovenste lucht filter
(nr. 8) uit het apparaat.
2
Verwijder het rooster
van het filter.
3
Open de verpakking van
het meegeleverde carbon
filter (nr. 18).
4
Plaats het carbon filter tegen
het plastic filter aan.
5
Plaats het rooster terug op
het filter.
6
Plaats het filter terug in het
apparaat.
6
Plaatsen van de luchtafvoer accessoires.
Het airconditioning systeem koelt de lucht in de ruimte waar deze geplaatst is af. De warmte
die aan deze lucht onttrokken is dient naar buiten te worden afgevoerd. Bij het afkoelen van
warme lucht ontstaat condenswater. Een groot deel van het condenswater wordt met de
warme lucht mee naar buiten afgevoerd. Bij een hoge luchtvochtigheid zal niet al het
condenswater worden afgevoerd naar buiten en zal geregeld het condenswater reservoir
moeten worden geleegd. In het hoofdstuk “Condenswater aftappen” wordt dit stap voor stap
omschreven.
Er zijn diverse manieren om de warme lucht naar buiten af te voeren:
• Draai de slang (nr. 13) in de warme lucht uitgang (nr. 10) van het apparaat. Hang de slang
uit het raam of een buitendeur. De koelcapaciteit zal niet optimaal zijn omdat er warme
buiten lucht in de te koelen ruimte kan blijven stromen.
• Boor een gat van 135 mm. doorsnede in de buitenmuur en voer de slang door het gat. De
koelcapacitieit is nu wel optimaal. De muurafdekking (nr. 14) kan op de buitenmuur worden
geplaats. Indien het apparaat niet wordt gebruikt kan het gat worden afgedicht met de
afdekking (nr. 15).
• Plaats het raamopvulstuk in het openstaande gedeelte van het raam. Plaats de slang (nr.
13) in de aansluiting voor de slang (nr. 16). De koelcapacitieit is optimaal. Zorg voor een
maximale afstand van 36 cm. van het apparaat tot aan het raam cq. buitenmuur.
Zorg ervoor dat de slang (nr. 13) niet wordt
geknikt of dat de lucht uitstroom wordt belemmerd.
Verleng nooit de meegeleverde slang (nr. 13).
