BEDIENUNGSANLEITUNG

VERSION 10/19

SPANNUNGSPRÜFER „VC-65“

BEST.-NR.: 1377526

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der 2polige Spannungsprüfer dient zum Messen und Anzeigen von Gleich- und Wechselspannungen

im elektrischen Niederspannungs-Stromkreis. Ebenso verfügt das Produkt über einen akustischen und

visuellen Durchgangsprüfer, einer Widerstandsmessung und eines RCD-Test. Die Stromversorgung erfolgt

über zwei mitgelieferte Batterien vom Typ AAA/Micro.

Der Spannungsprüfer entspricht der Norm für zweipolige Spannungsprüfer von 12 - 1000 V/AC und

12 - 1200 V/DC, CAT III 1000 V, CAT IV 600 V nach EN 61243-3:2014/EN 60529 sowie der Schutzart IP64

(Staub- und Spritzwasser). Das Produkt ist für die Verwendung in trockener oder feuchter Umgebung

geeignet. Der Betrieb bei Regen oder Niederschlägen ist nicht zulässig. Der Spannungsprüfer ist für den

Einsatz durch Elektrofachkräfte in Verbindung mit persönlicher Schutzausrüstung ausgelegt.

Das Messgerät darf mit geöffnetem Batteriefach nicht betrieben werden.

Messungen unter widrigen Umgebungsbedingungen wie z.B. Staub und brennbare Gase, Dämpfe oder

Lösungsmittel sind nicht zulässig.

Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind unbedingt zu

beachten.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen

Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte

vorbehalten.

LIEFERUMFANG

• Spannungsprüfer

• 2x Batterie Micro/AAA

• 2x Kunststoff-Schutzhülsen

• 2x 4 mm-Adapter zum Aufdrehen auf die Messspitzen

• Bedienungsanleitung

AKTUELLE BEDIENUNGSANLEITUNGEN

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder

scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

SYMBOL-ERKLÄRUNGEN

Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung

der elektrischen Sicherheit des Geräts.

 EinineinemDreieckbendlichesAusrufezeichenweistaufwichtigeHinweiseinder

Bedienungsanleitung hin.

DasPfeilsymbolistzunden,wennbesondereTippsundHinweisezurBedienunggegebenwerden.

SICHERHEITSHINWEISE

Bei Schäden, die Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt

die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder

Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine

Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder

Verändern des Produkts nicht gestattet. Zerlegen Sie es nicht.

• Das Produkt ist kein Spielzeug. Lassen Sie deshalb in Anwesenheit von Kindern besondere

Vorsicht walten. Betreiben Sie das Produkt so, dass es von Kindern nicht erreicht werden

kann.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen

Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das

Produkt zerstören.

• Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder beim

Transport:

-KälteoderHitze,direkteSonneneinstrahlung

- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel

- starke Stöße, Schläge

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem

gefährlichen Spielzeug werden.

• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits

geringerHöhewirdesbeschädigt.

• Greifen Sie während einer Messung niemals an die Messspitzen oder direkt auf einen

Messpunkt. Es besteht die Gefahr eines elektrischen Schlages.

• Greifen Sie während einer Messung niemals über die fühlbare Griffbereichsbegrenzung

hinaus.

• Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen Feldern oder

Sendeantennen. Dadurch kann der Messwert verfälscht werden.

• Überprüfen Sie vor und nach jeder Messung Ihr Messgerät und die Messleitung auf

Beschädigungen. Führen Sie auf keinen Fall Messungen durch, wenn die schützende

Isolierung beschädigt oder das Messgerät anderweitig beschädigt ist.

• Seien Sie besonders vorsichtig beim Umgang mit Spannungen über 50 V/AC oder 75 V/

DC. Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter einen

lebensgefährlichen Schlag erhalten.

• Das Messgerät ist nur zur Verwendung in trockener oder feuchter Umgebung geeignet.

Vermeiden Sie die Verwendung in nasser Umgebung.

• Achten Sie immer auf saubere Messspitzen. Verschmutzte oder gar korrodierte

Messklemmen können zu einer fehlerhaften Messung führen.

• DiePrüfspitzendürfennurandendafürvorgesehenenHandgriffenangefasstwerden.

Andernfalls besteht die Gefahr eines elektrischen Schlages.

• Überschreiten Sie niemals die höchst zulässigen Spannungswerte. Beim Überschreiten der

angegeben Werte wird das Produkt beschädigt und es besteht Lebensgefahr. (Siehe Kapitel

„Technische Daten“).

• Die Regenerationszeit wie unter „Technische Daten“ angegeben, ist unbedingt einzuhalten.

Andernfalls könnte das Produkt beschädigt werden.

• Die angegebenen Spannungswerte sind Nennspannungen.

• Bei unterbrochenem Neutralleiter (N) oder Schutzleiter (PE) erfolgt keine Anzeige.

• Verwenden Sie das Messgerät nur innerhalb der zulässigen Umgebungsbedingungen (Siehe

Kapitel „Technische Daten“).

• Montieren Sie stets die Messspitzen-Abdeckung, sobald Sie das Messgerät nicht mehr

benötigen.

• Bewahren Sie das Messgerät an einem trockenen, staubgeschützten Ort auf, wenn Sie es

nicht mehr benötigen.

• Bei Anwendung des Spannungsprüfers im Bereich der Messkategorie CAT III und CAT IV

wird empfohlen, die beiliegenden Kunststoff-Schutzhülsen zur Verringerung der freiliegenden

Kontaktspitzenlänge auf die Prüfspitze zu stecken. Dies vermindert die Gefahr eines

möglichen Kurzschlusses beim Prüfen.

• Abhängig von der inneren Impedanz des Spannungsprüfers gibt es bei Vorhandensein von

Störspannung verschiedene Möglichkeiten der Anzeige „Betriebsspannung vorhanden“ oder

„Betriebsspannung nicht vorhanden“.

• Ein Spannungsprüfer mit relativ niedriger innerer Impedanz wird im Vergleich zum

Referenzwert100kΩnichtalleStörspannungenmiteinemUrsprungswertoberhalbvon

ELV anzeigen. Bei Kontakt mit den zu prüfenden Anlageteilen kann der Spannungsprüfer

die Störspannungen durch Entladung vorübergehend bis zu einem Pegel unterhalb ELV

herabsetzen; nach dem Entfernen des Spannungsprüfers wird die Störspannung ihren

Ursprungswert aber wieder annehmen.

• Wenn die Anzeige „Spannung vorhanden“ nicht erscheint, wird dringend empfohlen, vor

Aufnahme der Arbeiten die Erdungsvorrichtung einzulegen.

• Ein Spannungsprüfer mit relativ hoher innerer Impedanz wird im Vergleich zum Referenzwert

100kΩbeivorhandenerStörspannung„Betriebsspannungnichtvorhanden“nichteindeutig

anzeigen.

• Wenn die Anzeige „Spannung vorhanden“ bei einem Teil erscheint, der als von der Anlage

getrennt gilt, wird dringend empfohlen, mit zusätzlichen Massnahmen (z.B. Verwendung

eines geeigneten Spannungsprüfers,Sichtprüfung der Trennstelle im elektrischen Netz,

usw.) den Zustand „Betriebsspannung nicht vorhanden“ des zu prüfenden Anlagenteils

nachzuweisen und festzustellen, dass die vom Spannungsprüfer angezeigte Spannung eine

Störspannung ist.

• Ein Spannungsprüfer mit der Angabe von zwei Werten der inneren Impedanz hat die Prüfung

seiner Ausführung zur Behandlung von Störspannungen bestanden und ist (innerhalb der

technischen Grenzen) in der Lage, Betriebsspannung von Störspannung zu unterscheiden

und den Spannungstyp direkt oder indirekt anzuzeigen.

• CAT I Messkategorie I für Messungen an elektrischen und elektronischen Geräten,

welche nicht direkt mit Netzspannung versorgt werden (z.B. batteriebetriebene

Geräte etc.)

• CAT II Messkategorie II für Messungen an elektrischen und elektronischen Geräten,

welche über einen Netzstecker direkt mit Netzspannung versorgt werden.

• CAT III Messkategorie III für Messungen in der Gebäudeinstallation (z.B. Steckdosen

oder Unterverteilungen).

• CAT IV Messkategorie IV für Messungen an der Quelle der Niederspannungsinstallation

(z.B.Hauptverteilung,Haus-ÜbergabepunktederEnergieversorgeretc.)undim

Freien.

ALLGEMEINE BATTERIEHINWEISE

• Batterien gehören nicht in Kinderhände.

• Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder

Haustierenverschlucktwerden.SuchenSieimFalleeinesVerschluckenssoforteinenArztauf.

• AusgelaufeneoderbeschädigteBatterienkönnenbeiBerührungmitderHautVerätzungenverursachen,

benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

• Batterien dürfen nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht

Explosionsgefahr.

• Achten Sie beim Einlegen der Batterien auf die richtige Polung (Plus/+ und Minus/- beachten).

SYMBOLBESCHREIBUNGEN

Wechselspannung AC

V AC DC V/AC: Wechselspannung

V/DC: Gleichspannung

12/24/50/120/230/400/600/1200 Anzeige des Nennspannungsbereichs in Volt (V)

Gleichspannung Pluspotential DC

Gleichspannung Minuspotential DC

kΩ Elektrischer Widerstand in Kilo-Ohm

Hz ElektrischeFrequenz(Hertz)

Einpolige Phasenanzeige von 100 - 1000 V sowie Warnung vor

gefährlicher Spannung (>50 V/AC, >120 V/DC), Funktion auch mit

leeren bzw. ohne Batterien gegeben

Symbol für Durchgangsprüfung

Batteriesymbol für verwendete Batterie

Konformitätszeichen, CE-geprüft

Gerät und Ausrüstung zum Arbeiten unter Spannung

Persönliche Schutzmaßnahmen erforderlich

Schutzklasse 2 (doppelt oder verstärkte Isolierung/Schutzisoliert)

BATTERIEN EINLEGEN/WECHSELN

Trennen Sie den Spannungsprüfer vom jeweiligen Messobjekt.

HaltenSiediebeidenMessspitzenzusammen.ErtöntkeinSignaltonoderwirdimDisplayeineleere

Batterie angezeigt, müssen die Batterien erneuert werden. Montieren Sie zu Ihrer Sicherheit die beiden

Kunststoff-Schutzhülsen/Messspitzenabdeckungen. Lösen Sie dazu die Schraube (18) mittels einem klei-

nem Kreuzschlitzschraubendreher. Ziehen Sie nun das Batteriefach (17) vorsichtig am Kabel entlang nach

unten. Entnehmen Sie ggf. die entleerten Batterien aus dem Messgerät und legen Sie zwei neue Batterien

vom selben Typ (siehe „Technische Daten“) polungsrichtig in das Batteriefach ein. Die Verwendung von

wiederauadbarenAkkusistnichtzulässig.EmpfohlenwerdenAlkalineBatterien,dadieseeinelange

Betriebszeit garantieren. Schieben Sie das Batteriefach wieder nach oben bis es spürbar einrastet und

verschließen Sie dieses wieder sorgfältig mit der Schraube (18).

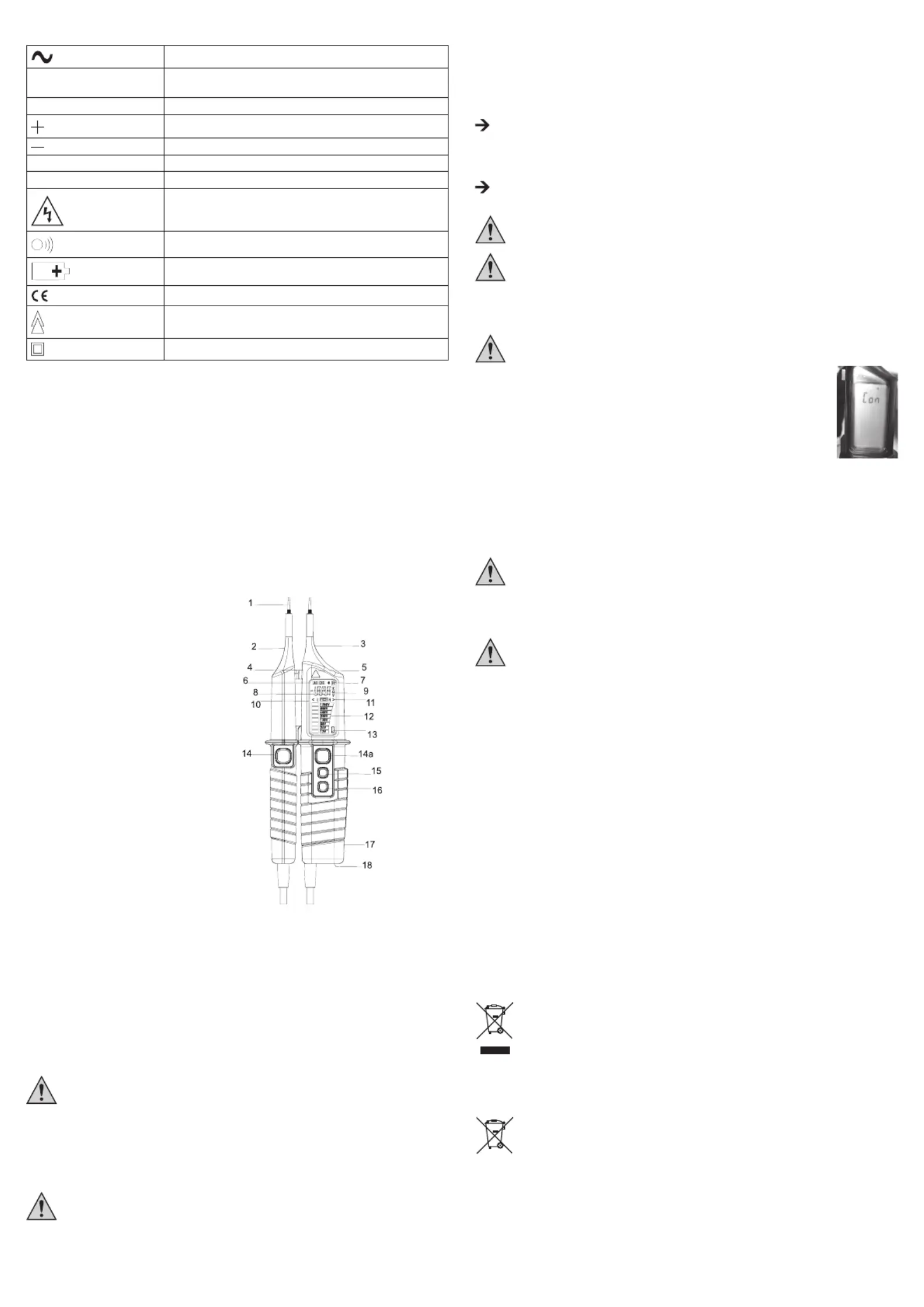

BEDIENELEMENTE

1 Messspitzen

2 Prüfspitze „-“

3 Prüfspitze „+“

4 HalterungfürzweiteMessleitung

5 LED gefährliche Spannung

6 AC bzw. DC Spannungsanzeige

7 Durchgangbzw.HoldAnzeige

8 Spannungsanzeige

9 Ohm-Anzeige

10 Drehrichtungsanzeige

11 Last-Anzeige

12 Bargraf-Anzeige

13 Anzeige Batterie leer

14 Taster Last

15 Taster Messspitzenbeleuchtung

16 TasterHold/Ohmmessung

17 Batteriefach

18 Schraube Batteriefach

FUNKTIONSPRÜFUNG / SELBSTTEST

Esempehltsich,dasMessgerätvorjedemMessvorgangaufFunktionzuprüfen.

HaltenSiediebeidenMessspitzenzusammen.EsertönteinSignaltonunddasSymbol(7)leuchtet.Das

Produkt ist betriebsbereit.

Das Messgerät schaltet sich automatisch beim Erkennen der jeweiligen Messgröße ein. Nach einem

Messvorgang schaltet sich das Messgerät automatisch ab, um Strom zu sparen.

Ist kein Signalton zu hören, führen Sie einen Batteriewechsel durch. Sollte auch nach einem Batteriewech-

sel keine Funktion vorhanden sein, darf das Produkt nicht verwendet werden!

Für einen Selbsttest des Messgerätes gehen Sie bitte folgendermaßen vor: Drücken Sie im ausgeschal-

teten Zustand die Taste der Messspitzenbeleuchtung (15) ca 4 Sekunden lange. Alle LEDs/Symbole, die

Messstellenbeleuchtung und der Pipser sind für ca 2 Sekunden aktiv.

Montieren Sie immer die Messspitzen-Abdeckung, sobald Sie das Messgerät nicht mehr

benötigen.

EINPOLIGER PHASENPRÜFER

Der einpolige Phasenprüfer funktioniert ab einer Spannung von 100 V/AC ohne Gegenpotential.

Beachten Sie, dass bei der Ermittlung von Außenleitern bei z.B. stark isolierenden Körperschutzmitteln

oder isolierenden Standorten, die Anzeige beeinträchtigt werden kann.

 EineinpoligerPhasenprüferdientnichtzurPrüfungaufSpannungsfreiheit.Hierzuistzwingend

ein 2poliger Phasenprüfer notwendig! Die einpolige Erkennung wird mit einer LED angezeigt.

SPANNUNGSPRÜFUNG/DREHFELDRICHTUNG

Im LCD Display (8) wird die gemessene Spannung (AC/DC), die Drehfeldrichtung <L bzw. R>

(ab100VAC)undimBargrafderMessbereichangezeigt.DurchDrückenderHold-Taste(16)kanndie

Anzeige für ca. 2 Minuten angehalten werden.

Verbinden Sie die beiden Messspitzen mit dem Messobjekt.

Der Spannungsprüfer schaltet sich ab einer Spannung von 12 V automatisch ein.

Bei Anwendung des Spannungsprüfers im Bereich der Messkategorie CAT III und CAT IV wird

empfohlen, die beiliegenden Kunststoff-Schutzhülsen zur Verringerung der freiliegenden Kontakt-

spitzenlänge auf die Prüfspitzen (2) und (3) zu stecken. Dies vermindert die Gefahr eines möglichen

Kurzschlusses beim Messvorgang.

ZurleichterenBedienbarkeitverfügtdasProduktübereineHalterung(4)fürdiezweiteMessleitung.

Dies erleichtert z.B. das Messen direkt an Netzsteckdosen.

Bei Gleichspannungen bezieht sich die Polarität der angezeigten Spannung auf die Messspitze

des Messgerätes (3).

Bei leeren Batterien funktioniert ab einer Prüfspannung von 50 V/AC und 120 V/DC nur die

Warnanzeige (5) für „gefährliche Spannung“. Leuchtet diese Anzeige, berühren Sie niemals die

Messkontakte. Wechseln Sie die Batterien.

DURCHGANGSPRÜFUNG

Achten Sie vor einer Durchgangsprüfung darauf, dass das Messobjekt spannungsfrei ist.

Verbinden Sie die beiden Messspitzen mit dem Messobjekt. Bei einem Durchgang bis

max.400kΩ+/-50%ertönteinSignaltonundimLCDwirddasDurchgangssymbol(7)

und Con angezeigt.

Trennen Sie die Messspitzen nach dem Messvorgang wieder vom Messobjekt.

WIDERSTANDSMESSUNG

ZurAktivierungderWiderstandsmessfunktiondrückenSiedieHold-Taste(16)fürca.3Sekunden.Die

Messspitzen (1) müssen kontaktfrei sein, bevor diese Funktion aktiviert wird. Das Messgerät wechselt in

den Widerstandsmessbereich.

Sie können jetzt die beiden Messspitzen mit dem Messobjekt verbinden.

Der gemessene Widerstandswert wird Ihnen im Display angezeigt.

DurchkurzesDrückenderHold-TastekanndasMessergebnisfestgehaltenwerden.

Vergewissern Sie sich dass das Messobjekt nicht unter Spannung steht!

RCD TEST (FI BZW. FEHLERSTROMSCHUTZSCHALTER TEST)

Mit dem Spannungsprüfer kann die Funktion des FI überprüft werden.

Der Spannungsprüfer kann nur die Funktion der Fehlerstromschutzeinrichtung überprüfen. Der

Prüf- bzw. Auslösestrom sowie die Auslösezeit können nicht ermittelt werden!

Verbinden Sie die Messspitze (2) mit dem Schutzleiter und die Messpitze (3) mit der Phase.

Drücken Sie nun gleichzeitig die rote Taste (14) sowie die rote Taste (14a). Der Spannungsprüfer vibriert,

bis die Taster (14, 14a) gedrückt werden und FI nicht reagiert oder FI unterbrochen ist.

MESSSTELLENBELEUCHTUNG

Das Messgerät verfügt über eine LED-Beleuchtung an der Gehäuseoberseite, um die Messstelle bei

schlechten Lichtbedingungen besser zu erkennen. Zum Aktivieren drücken Sie die Taste (15). Die LED

schaltet sich zur Batterieschonung nach ca. 30 Sekunden selbstständig aus.

WARTUNG UND REINIGUNG

Das Messgerät ist für Sie bis auf einen gelegentlichen Batteriewechsel wartungsfrei.

UmdieGenauigkeitjedochübereinenlangenZeitraumhinweggewährleistenzukönnen,empehltes

sich, das Produkt einmal jährlich kalibrieren zu lassen.

Reinigen Sie das Produkt niemals während es mit einer Spannungsquelle verbunden ist. Zur Reinigung

genügt ein trockenes, weiches, sauberes Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, dies

kannzuVerfärbungenführen.DrückenSiebeimReinigennichtzustarkaufdieOberächeumKratzspu-

ren zu vermeiden.

ENTSORGUNG

a) Allgemein

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen

Bestimmungen. Entfernen Sie eventuell eingelegte Batterien und entsorgen diese getrennt vom

Produkt.

b) Batterien

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien

verpichtet;eineEntsorgungüberdenHausmüllistuntersagt.

Schadstoffhaltige Batterien sind mit nebenstehendem Symbol gekennzeichnet, das auf das

VerbotderEntsorgungüberdenHausmüllhinweist.DieBezeichnungenfürdasausschlagge-

bendeSchwermetallsind:Cd=Cadmium,Hg=Quecksilber,Pb=Blei.

Ihre verbrauchten Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall

dort abgeben, wo Batterien verkauft werden.

TECHNISCHE DATEN

Spannungsbereich 12 - 1000 V/AC, 12 - 1200 V/DC .........................................

Frequenzbereich ............................................0Hz;16–400Hz

LCD-Auösung ..............................................+/- 12, 24, 50, 120, 230, 400, 600, 1200 V

Messtoleranz der Spannungsprüfung ............+/-(3%+5Digit)

DC/AC Spannungserkennung automatisch .......................

Auto-Power-On > 12 V DC/AC ..............................................

Ansprechzeit < 1 s ..................................................

Widerstandsmessbereich 0-1999 Ohm ..............................

Widerstandsmessung Ansprechzeit ..............<2 s bei 25 °C

Zeiten der kontrollierten Reduzierung

(Thermalschutz Spannung/Zeit) 400 V/30s, 600 V/10s, 1000 V/5s ....................

Max Messzeit (RCD-Test) 30 s ..............................

Regenerationszeit (RCD-Test) 240 Sekunden .......................

Max. Prüfstrom ( RCD-Test) 30 mA/230V .........................

Max. Strom ohne RCD-Last .<6 mA/1200 V .........................

Messkategorie CAT IV 600 V / CAT III 1000 V ...............................................

Normen EN 60529 und EN 61243-3:2014 ..........................................................

Schutzart IP64 .......................................................

Verschmutzungsgrad 2 .....................................

Temperaturbereich -15°C bis +45 °C .........................................

Luftfeuchte .....................................................max.85%relativeFeuchte,nichtkondensierend

HöheüberN.N. ..............................................max. 2000 m

Länge Messleitung ca. 93 cm ........................................

Stromversorgung 2x Batterien vom Typ AAA / Micro ...........................................

Gewicht 130 g ..........................................................

Abmessungen ................................................67x205x27mm(BxHxT)

DURCHGANGSPRÜFUNG

Darstellung Optischundakustisch(<400kΩ+/-50%)

Prüfstrom <5 uA

Überspannungsschutz 1000 V/AC / 1200 V/DC

DiesisteinePublikationderConradElectronicSE,Klaus-Conrad-Str.1,D-92240Hirschau(www.conrad.com).

AlleRechteeinschließlichÜbersetzungvorbehalten.ReproduktionenjederArt,z.B.Fotokopie, Mikroverlmung,oder

dieErfassunginelektronischenDatenverarbeitungsanlagen,bedürfenderschriftlichenGenehmigungdesHerausgebers.

Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Produktspecifikationer

Varumärke:	Voltcraft
Kategori:	Mätutrustning
Modell:	VC65

Behöver du hjälp?

Om du behöver hjälp med Voltcraft VC65 ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Mätutrustning Voltcraft Manualer

Voltcraft RM-300 Bruksanvisning

23 September 2024

Voltcraft FM-80 Bruksanvisning

22 September 2024

Voltcraft VC-37 Bruksanvisning

22 September 2024

Voltcraft AN-80 Bruksanvisning

21 September 2024

Voltcraft VC65 Bruksanvisning

21 September 2024

Voltcraft DSO-2154 Bruksanvisning

21 September 2024

Voltcraft SI-70004 Bruksanvisning

17 September 2024

Voltcraft TM-50 Bruksanvisning

17 September 2024

Voltcraft HC-2 Bruksanvisning

17 September 2024

Voltcraft PM 129 Bruksanvisning

17 September 2024

Mätutrustning Manualer

Nyaste Mätutrustning Manualer

PeakTech 1207 Bruksanvisning

26 Oktober 2024

Kern FL 1KG Bruksanvisning

25 Oktober 2024

PeakTech 6193 Bruksanvisning

25 Oktober 2024

PCE Instruments PCE-TUM 50 Bruksanvisning

24 Oktober 2024

PCE Instruments PCE-EVSE 310 Bruksanvisning

23 Oktober 2024

PCE Instruments PCE-VM 5000 Bruksanvisning

23 Oktober 2024

PCE Instruments PCE-PCM 3 Bruksanvisning

23 Oktober 2024

PCE Instruments PCE-SGM 60 Bruksanvisning

23 Oktober 2024

PCE Instruments PCE-T237 Bruksanvisning

23 Oktober 2024

Extech 380941 Bruksanvisning

23 Oktober 2024
