Sida 1/8
1
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
Deckenventilator Modell Zephyr (FN611XX)
BEVOR SIE BEGINNEN
Bestimmungsgemäßer Gebrauch:
- Das Gerät ist ausschließlich zum nichtgewerblichen Betrieb als Deckenventilator bestimmt.
- Das Gerät muss entsprechend den Vorgaben dieser Anleitung installiert und betrieben werden.
- Jede nicht bestimmungsgemäße Verwendung bzw. alle nicht in dieser Anleitung beschriebenen
Tätigkeiten am Gerät stellen unerlaubten Fehlgebrauch ausserhalb der gesetzlichen
Haftungsgrenzen des Herstellers dar.
Bewahren Sie die komplette Originalverpackung für den Fall einer Rücksendung im Rahmen einer
Garantieleistung auf.
ZU IHRER SICHERHEIT
Allgemeine Sicherheitshinweise:
- Für einen sicheren Umgang mit dem Gerät müssen Sie diese Installations- und Bedienungs-
anleitung vor der Installation oder ersten Benutzung gelesen und verstanden haben.
- Beachen Sie alle Sicherheitshinweise! Wenn Sie die Sicherheitshinweise missachten,
gefährden Sie sich und andere.
- Bewahren Sie diese Anleitung und Sicherheitshinweise für die Zukunft auf.
- Sämtliche Teile des Gerätes müssen richtig montiert sein, um einen einwandfreien Betrieb
sicherzustellen.
- Umbauten, eigenmächtige Veränderungen am Gerät sowie die Verwendung nicht
zugelassener Teile sind untersagt.
- Kinder, Personen mit eingeschränkten geistigen Fähigkeiten sowie Personen mit mangelnder
Kenntnis oder Erfahrung im Umgang mit dem Deckenventilator sind vom Gerät fernzuhalten.
Elektrische Sicherheit:
- Eine Elektroinstallation darf nur durch eine Elektrofachkraft unter Berücksichtigung der
einschlägigen VDE-Richtlinien und der nationalen und regionalen Richtlinien erfolgen.
- Die Absicherung muss mit einem Fehlerstrom-Schutzschalter (FI-Schalter) mit einem
Bemessungsfehlerstrom von nicht mehr als 30 mA erfolgen.
- Stellen Sie vor dem Anschließen des Gerätes sicher, dass der Netzanschluss den
Anschlussdaten des Gerätes entspricht.
- Das Gerät darf nur innerhalb der angegebenen Grenzen für Spannung, Leistung und
Nenndrehzahl verwendet werden.
- Betreiben Sie das Gerät niemals in feuchter oder nasser Umgebung.
- Stellen Sie bei Installations- und Wartunsarbeiten sicher, dass das Gerät sowie die zuführende
Anschlussleitung stromlos geschaltet sind.
- Achten Sie bei der Installation darauf, dass die angeschlossenen Kabel einen Mindestabstand
von 3 mm zum Gehäuse nicht unterschreiten.
Lagerung und Transport::
- Gerät immer trocken aufbewahren.
- Gerät beim Transport vor Beschädigungen schützen.
NO:833
2
Gerätespezische Sicherheitshinweise:
- Der Deckenventilator muss in einer Mindesthöhe von 2,30 m (Abstand vom Boden zu den
Rotorblättern) installiert werden. Das Gerät darf nur direkt an die tragende Deckenstruktur
montiert werden.
- Der Deckenventilator darf nur an Decken angebracht werden, die mit der dynamischen Last
des Deckenventilators (mindestens dem Dreifachen des Ventilatorgewichts) belastet werden
dürfen.
- Der Deckenventilator darf nur waagerecht an Zimmerdecken installiert werden.
- Der Rotorbereich muss frei sein. Sämtliche Gegenstände müssen vom rotierenden Ventilator
ferngehalten werden.
- s Gerät darf nicht im Freien betrieben werden. Das Gerät darf nicht in Räumen mit Da
Badewanne, Dusche oder Schwimmbecken sowie in der Nähe von Wasseranschlüssen
installiert werden.

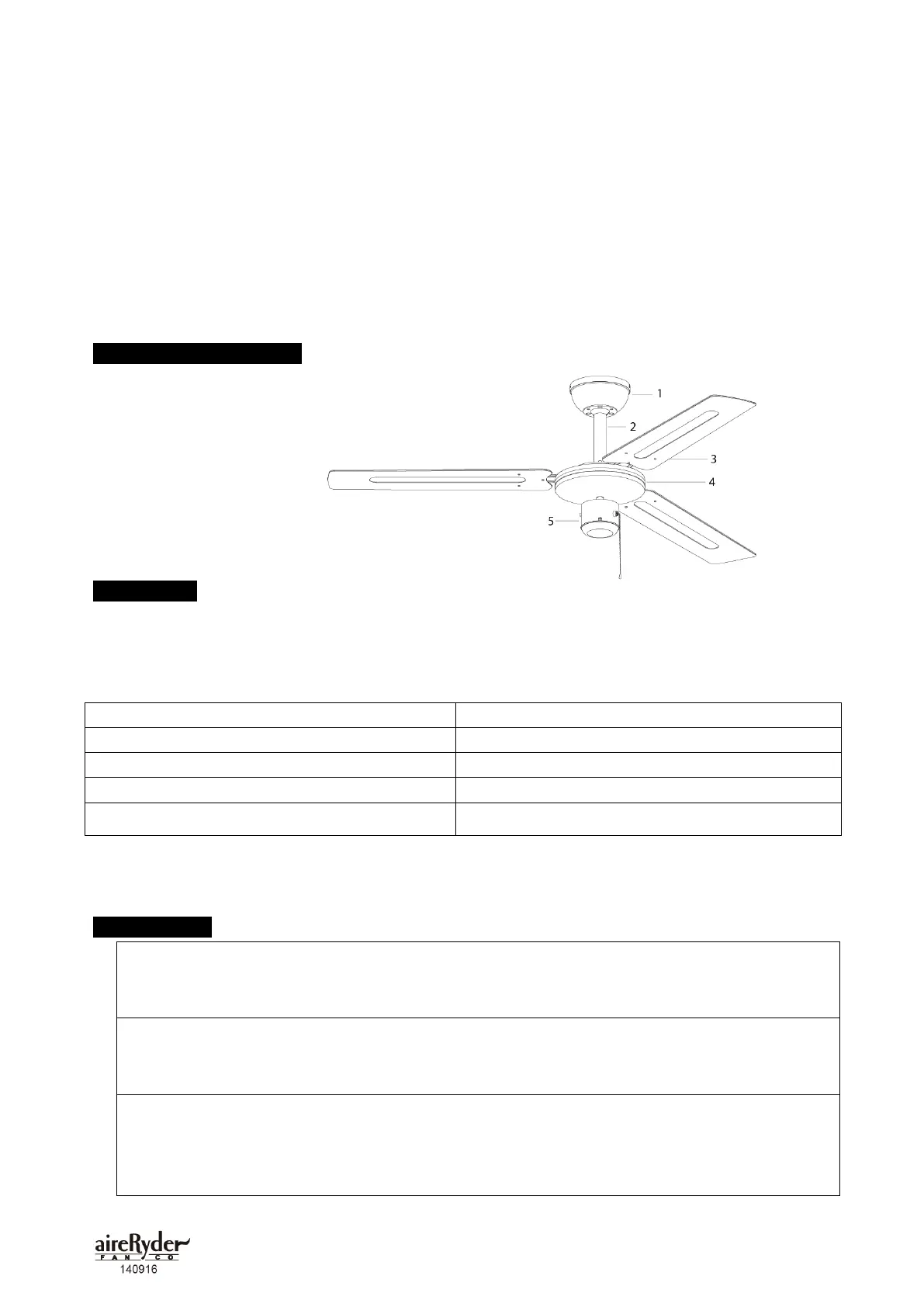

DAS GERÄT ÜBERLICKIM
1. Abdeckung
2. Montagestange
3. Rotorblätter
4. Motorgehäuse
5. Schaltergehäuse
AUSPACKEN
- Gerät auspacken und auf Vollständigkeit prüfen.
- Verpackung entsorgen siehe auch Entsorgung. –
Lieferumfang:
Gebrauchsanweisung
Schrauben
Montagebügel
Federringe
Motorgehäuse
Unterlegscheiben
Rotorblätter
Abdeckung
Zugkordeln
Auswucht-Kit
Hinweis: Sollte eines der Teile fehlen oder beschädigt sein, wenden Sie sich bitte an den Verkäufer.
INSTALLATION
Vorsicht, Stromschlaggefahr: Schalten Sie vor der Montage des Gerätes die Zuleitung
spannungsfrei! Schalten Sie den Strom erst ein, wenn alle Kabel vollständig angeschlossen sind
und der Schalter eingebaut ist.
Vorsicht, Stromschlaggefahr: Die Elektroinstallation darf nur durch eine Elektrofachkraft unter
Berücksichtigung der einschlägigen VDE-Richtlinien und der nationalen und regionalen Richtlinien
erfolgen.
Vorsicht, Verletzungsgefahr: Stellen Sie bei Unterputzverlegung des Kabels bereits vor dem
Bohren der Montagelöcher sicher, dass ausreichend Freiraum für die Kabelführung existiert. Ein
zu nah an den Montagelöchern verlegtes Kabel kann die Stabilität der Montageäche
beeinträchtigen.
3

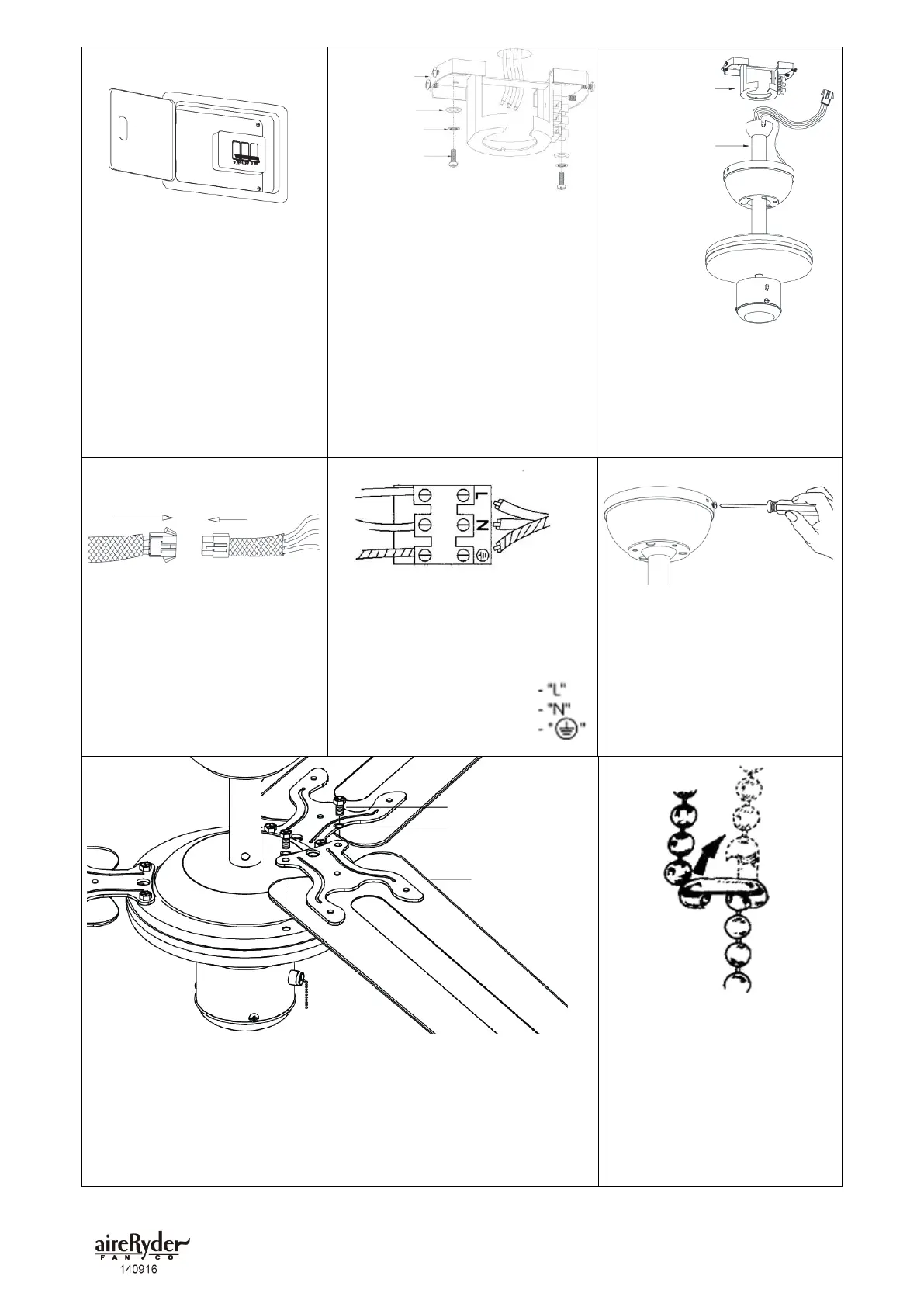

1. Schalten Sie die Zuleitung
spannungsfrei, indem Sie die
Sicherung ausschalten.
2. Pass the supply wires through
the mounting bracket. Secure the
mounting bracket to a ceiling joist
or other structural ceiling element
with two screws, spring washers
and at washers. Ensure that the
support for the mounting bracket
is capable of safely holding the
moving weight of the fan.
3. Hängen Sie die Decken-
ventilatoreinheit mit der
Kugelaufhängung an den
Montagebügel. Stellen Sie
sicher, dass der Stift am
Montagebügel in die Nut der
Kugelaufhängung einrastet.
4. Verbinden Sie die 3-poligen
Stecker zwischen Montagebügel
und Deckenventilator wie
abgebildet.
Stellen Sie sicher, dass die
Stecker fest ineinander
einrasten.
5. Verbinden Sie die Zuleitungs-
kabel mit denen des Montage-
bügels an der Lüsterklemme wie
folgt:
Braun
Blau
Grün/gelb gestreift
6. Befestigen Sie die Abdeckung
am Montage gel indem Sie die bü
Einschnitte in der Abdeckung
auf die Schrauben an beiden
Seiten des Bügels schieben und
dann die Abdeckung mit den
Schrauben und Spannscheiben
sichern.
7. Install the fan blade sets onto the motor by tightening the screws
and spring washers evenly. Lösen Sie die Schrauben und Federringe,
die an der Oberseite des Motors angebracht sind. Befestigen Sie die
Rotorblätter am Motor mit diesen Schrauben und Federringen. Ziehen
Sie die Schrauben gleichmäßig an.
8. Befestigen Sie die Zugkordel
am Zugschalter. Stellen Sie
sicher, dass der Clip richtig
eingerastet ist.
Montage-
bügel
Montage-
bügel
Montage-
schraube
Decken-
ventilator-
einheit
Federring
Unterlegscheibe
Schraube
Federring
Rotorblatt
Produktspecifikationer
| Varumärke: | AireRyder |
| Kategori: | Fläkt |
| Modell: | Zeyphyr |
