Läs nedan 📖 manual på svenska för Alphacool HDX-2 (4 sidor) i kategorin Hårdvarakylning. Denna guide var användbar för 3 personer och betygsatt med 4.5 stjärnor i genomsnitt av 2 användare
Sida 1/4
HDX - 2
Scope of delivery - Lieferumfang - Contenue de livraison
60x 8x mm1 1
thermal pads thermal padsAllen key M x63
M3x11
cooling plates
M2 adapter card
M x53
60x 8x mm1 1
60x1 18x mm
60x1 18x ,5mm

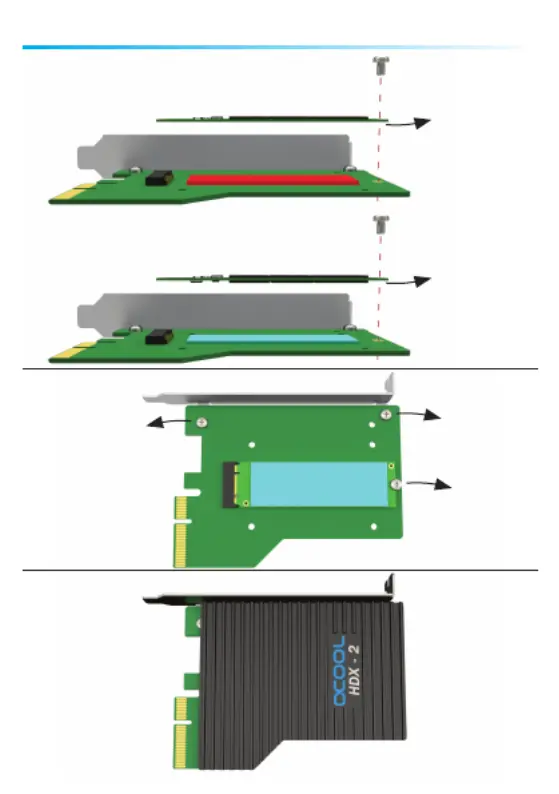

Cooler mounting - Kühlermontage - Montage du refroidisseur
1. Set the M2 SSD adapter card onto an anti-static mat. Place
one thermal pad, like shown, in front of the M2 socket. Choose
between an 1mm pad for M2 SSDs with components on both
sides and a 1,5mm pad for M2 SSDs with an empty side.
2. Insert your M2 SSD and screw it with the included M3x5 screw.
Place another 1mm thermal pad directly onto the M2 SSD.
3. Place the lower cooler block onto the board, as pictured.
1. Legen Sie die M2 SSD Adapterkarte auf eine antistatische
Unterlage. Platzieren Sie ein Wärmeleitpad, wie abgebildet, vor
dem M2 Steckplatz. Wählen Sie dabei zwischen einem 1,5mm Pad
für einseitig bestückte M2 SSDs und 1mm für M2 SSDs mit
Bauteilen auf beiden Seiten.
2. Stecken Sie Ihre M2 SSD ein, verschrauben Sie diese mit der
beiliegenden M3x5 Schraube und legen Sie ein weiteres, 1mm
starkes Wärmeleitpad direkt auf die M2 SSD.
3. Platzieren Sie den unteren Kühlkörper, wie abgebildet, auf der
Steckkarte.
1. Posez la carte adaptateur, comme affi ché, sur un support
non-statique. Installez un pad thermique, comme montré, devant le
connecteur M2. Choisissez entre un pad de 1mm pour M2 SSDs
avec composants sur les deux côtés et 1,5mm pour M2 SSDs avec
un côté vide.
2. Insérez votre M2 SSD et vissez-le avec la vis M3x5 incluse. Placez
un autre pad thermique de 1mm directement sur le M2 SSD.
3. Poser le bloc de refroidissement sur la carte.
1.
2.
3.
Cooler mounting - Kühlermontage - Montage du refroidisseur
components
on both
sides
=
1mm
M x53
M x53
components
only on one
side
=
1,5mm
M x53
Produktspecifikationer
| Varumärke: | Alphacool |
| Kategori: | Hårdvarakylning |
| Modell: | HDX-2 |
