Sida 1/36
D E F I
P
ASN 15HDplus
D HANDSCHEINWERFER ASN 15HDplus
VOR INBETRIEBNAHME DER LEUCHTE BEDIENUNGSANLEITUNG LESEN!
TECHNISCHE DATEN:
> Lampenbestückung:
Hauptlampe: Halogen 6V, 10W.
Sparlampe: 4 LED, Lebensdauer > 100.000 h.
> Batterie: Sub-C NiMH, 7.2 V, 3000 mAh, wiederaufladbar.
> Ladezeit: 3 - 3.5 h.
> Betriebsdauer:
Hauptlampe Halogen 1-6 h danach mögliche Umschaltung auf 4 LED > 2 h
4 LED ca. 200 h
> Schutzklasse II
> Schutzart: IP44.
> Betriebs-/Lagertemperatur: 20°C bis +50°C.
LADEVORGANG:
> Vor erster Inbetriebnahme Leuchte vollständig laden.
> Leuchte vollständig laden, bevor diese über einen längeren Zeitraum eingelagert wird.
> Ladeoptionen:
Steckernetzgerät: 100 - 240 V, 50/60 Hz.
Kfz-Lader-Stecker: 12 V bis 24 V DC (max. 2 A).
Achtung: Es muss sichergestellt sein, dass der Zigarettenanzünder auch bei abgezogenem Zündschlüssel unter
Spannung steht. Sollte dies nicht der Fall sein, so ist die Ladeleitung über eine 3 A Sicherung direkt an der
Fahrzeugbatterie anzuschließen!
Anzeige des Ladestatus per Colour-LED:
> LED leuchtet ORANGE: Akku ist im Vorlademodus
> LED leuchtet ROT: Akku wird geladen
> LED leuchtet GRÜN: Erhaltungsladung
> LED blinkt ROT: es befindet sich kein Scheinwerfer in der Ladestation
> LED blinkt ROT-GRÜN: Der Zustand des Akkus wird geprüft (die Prüfung kann bis zu fünf Minuten andauern. Falls
die LED-Anzeige nach fünf Minuten noch nicht auf ORANGE gewechselt hat, ist der Akku defekt).
> Die Leuchte sollte der Ladungserhaltung wegen bei Nichtbenutzung immer in der Wandhalterung geparkt sein.
Eine Selbstentladung und eine damit verbundene Verringerung der Akku-Kapazität werden dadurch vermieden.
Der Handscheinwerfer besitzt eine microcontrollergesteuerte Ladung, Dauerladung ist möglich!
BETRIEB DES HANDSCHEINWERFERS:
Betriebswahltaste 1 x drücken: Hauptlampe ist eingeschaltet
Betriebswahltaste nach 1 x drücken, gedrückt halten: Dimmung von 100% bis zu 25% und zurück zu 100%
Betriebswahltaste 2 x drücken: Energiesparlampe (4 LED) sind eingeschaltet
Betriebswahltaste 3 x drücken: Handscheinwerfer ist ausgeschaltet
Vor dem Erreichen der Entladeschlussspannung kann manuell auf die Energiesparlampe (4 LED) umgeschaltet
werden (Restleuchtdauer > 2 h). Der Handschweinwerfer schaltet sich selbsttätig ab, sobald der Akkupack leer ist,
um eine Schädigung des Akkupacks zu vermeiden.
KApAziTäTSANzeige:
Beim Betrieb des Handscheinwerfers wird die zur Verfügung stehende Akku-Kapazität durch
4 BLAUE Leuchtdioden signalisiert:
4 BLAUE LED: 100 %
3 BLAUE LED: < 75 %
2 BLAUE LED: < 50 %
1 BLAUE LED: < 25 %
1 BLAUE LED blinkend: Akku-Restkapazität erreicht, mögliche manuelle Umschaltung
auf Energiesparlampe (Restleuchtdauer > 2 h)
NoTLicHTfuNKTioN:(NeTzAuSfALLeLeKTroNiK)
Sollte, während die Leuchte im Wandhalter zum Laden geparkt ist, die Netzspannung ausfallen, beginnt die
Hauptlampe zu brennen, bis die Netzspannung wiederkehrt oder die Entladungsgrenze des Akkus erreicht wird.
Ein manuelles Ausschalten des Handscheinwerfers ist möglich.
repArATur uND wArTuNg:
Instandsetzungsarbeiten dürfen nur von elektrotechnischen Fachkräften durchgeführt werden!
Es sind ausschließlich Originalersatzteile zu verwenden!
AKKuwecHSeL:
Bitte wie folgt vorgehen:
> Zwei (2) Schalter, links und rechts am Gehäuseboden lösen.
> Alten Akku entnehmen.
> Neuen Akku einfügen.
> Zwei Schalter, links und rechts am Gehäuseboden einrasten lassen.
Verbrauchte Akkus sind dem Recycling zuzuführen und gehören nicht in den Hausmüll!

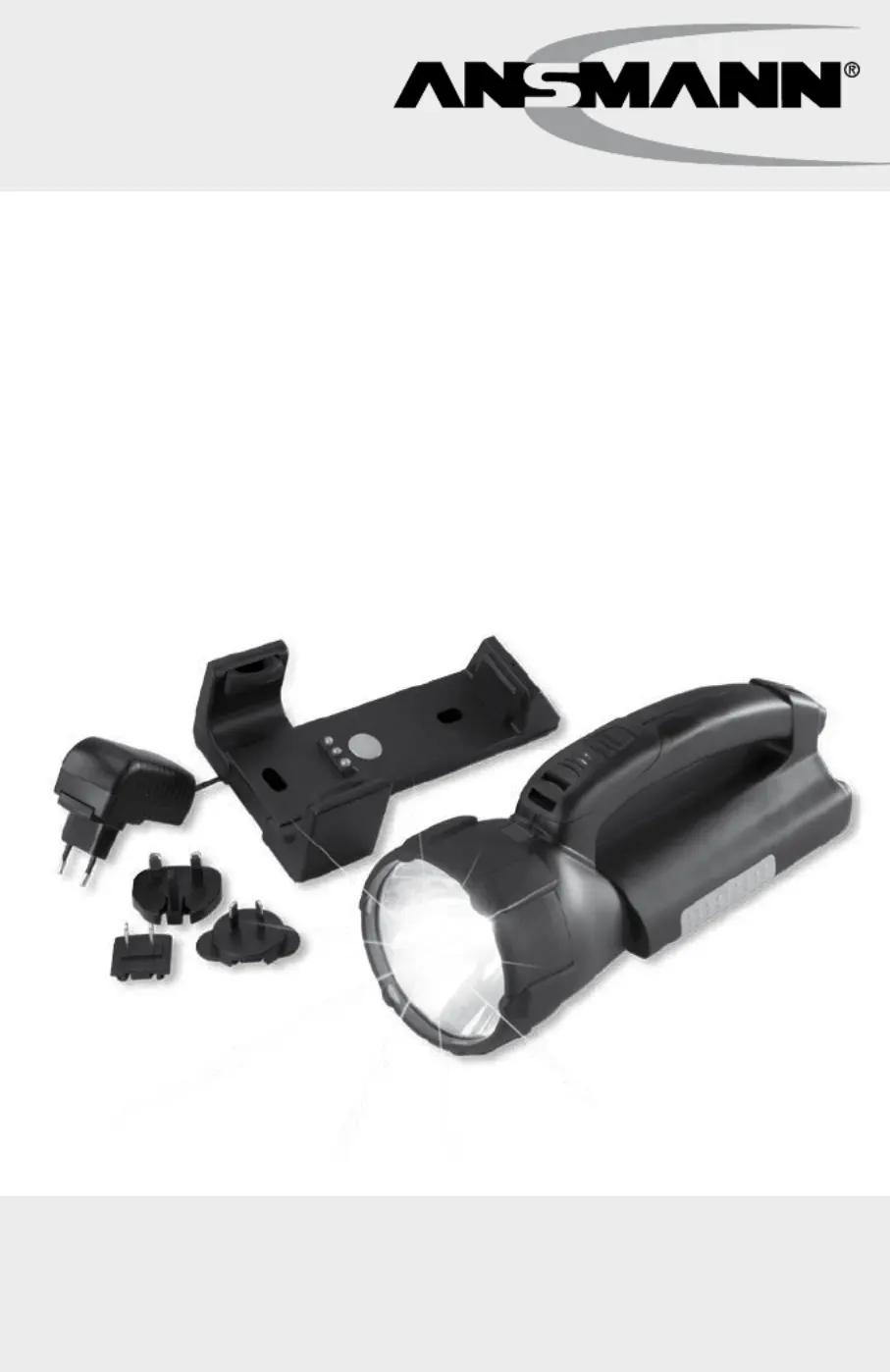

AufBAu DeS HANDScHeiNwerferS:
1. Akku- Kapazitätsanzeige durch 4 BLAUE LED.
2. Betriebswahltaste.
3. Ladebuchse Eingang 12V - 24V.
4. Wandhalter mit integrierter Ladeelektronik.
5. Scheinwerferkopf mit Halogenlampe.
6. Energiesparlampe mit 4 Hochleistungs- LED an Handscheinwerferunterseite.
7. Gehäuse mit integrierter Lampensteuerung.
LeucHTmiTTeLwecHSeL
Bitte wie folgt vorgehen:
> Öffnen des Lampenrings durch Drücken des Schalters an Lampenkopfoberseite
> Lampenring mit Reflektor vorsichtig entfernen
> Behutsames entfernen des Leuchtmittels, nach vorne
> Neues Leuchtmittel mit Tuch anfassen und in die vorgesehene Öffnung einfügen
> Reflektor einsetzen, dabei beachten, dass das jeweilige Leuchtmittel nicht beschädigt wird
> Beim Verschließen des Lampenrings dabei achten, dass die untere Seite zuerst angesetzt wird und danach die obere
Seite bis zum Anschlag gedrückt wird.
Produktspecifikationer
| Varumärke: | Ansmann |
| Kategori: | Ficklampa |
| Modell: | ASN 15 HD |
