Avvertenze

1 Questo apparecchio è stato concepito per un uso

di tipo non professionale all'interno di abitazione.

2 Prima di utilizzare l’apparecchio, leggere attenta-

mente le avvertenze contenute nel presente libret-

to in quanto forniscono importanti indicazioni ri-

guardanti la sicurezza di installazione, d’uso e di

manutenzione. Conservare con cura questo libretto

per ogni ulteriore consultazione.

3Dopo aver tolto l’imballaggio assicurarsi dell’integrità

dell’apparecchio. In caso di dubbio non utilizzare l’ap-

parecchio e rivolgersi a personale professionalmente

qualificato. Gli elementi dell’imballaggio (sacchetti in

plastica, polistirolo espanso, chiodi, ecc.) non devono

essere lasciati alla portata dei bambini in quanto po-

tenziali fonti di pericolo.

4L’installazione deve essere effettuata secondo le istru-

zioni del costruttore da personale professionalmente

qualificato. Una errata installazione può causare dan-

ni a persone, animali o cose, nei confronti dei quali il

costruttore non può essere considerato responsabile.

5La sicurezza elettrica di questo apparecchio è assicu-

rata soltanto quando lo stesso è correttamente colle-

gato ad un efficiente impianto di messa a terra come

previsto dalle vigenti norme di sicurezza elettrica. E’

necessario verificare questo fondamentale requisito di

sicurezza e, in caso di dubbio, richiedere un controllo

accurato dell’impianto da parte di personale profes-

sionalmente qualificato. Il costruttore non può essere

considerato responsabile per eventuali danni causati

dalla mancanza di messa a terra dell’impianto.

6Prima di collegare l’apparecchio accertarsi che i dati

di targa siano rispondenti a quelli della rete di distribu-

zione elettrica.

7Verificare che la portata elettrica dell’impianto e delle

prese di corrente siano adeguate alla potenza massi-

ma dell’apparecchio indicata in targa. In caso di dub-

bio rivolgersi ad una persona professionalmente qua-

lificata.

8All’installazione occorre prevedere un interruttore

omnipolare con distanza di apertura dei contatti ugua-

le o superiore a 3 mm.

9Questo apparecchio dovrà essere destinato solo al-

l’uso per il quale è stato espressamente concepito.

10 Ogni altro uso (ad esempio: riscaldamento di ambien-

ti) è da considerarsi improprio e quindi pericoloso.

11 Il costruttore non può essere considerato responsabi-

le per eventuali danni derivanti da usi impropri, erronei

ed irragionevoli.

12 L’uso di un qualsiasi apparecchio elettrico comporta

l’osservanza di alcune regole fondamentali. In partico-

lare:

non toccare l’apparecchio con mani o piedi bagnati o

umidi

non usare l’apparecchio a piedi nudi

non usare, se non con particolare cautela, prolunghe

non tirare il cavo di alimentazione, o l’apparecchio stes-

so, per staccare la spina dalla presa di corrente.

non lasciare esposto l’apparecchio ad agenti atmosfe-

rici (pioggia, sole, ecc.)

non permettere che l’apparecchio sia usato dai

bambini o da incapaci, senza sorveglianza

13 Prima di effettuare qualsiasi operazione di pulizia o di

manutenzione, disinserire l’apparecchio dalla rete di

alimentazione elettrica, o staccando la spina, o

spegnendo l’interruttore dell’impianto.

14 Se si dovessero verificare fratture sulla superficie del

vetro, scollegare immediatamente l’apparecchio. Per

la riparazione rivolgersi solamente ad un centro di

assistenza tecnica autorizzato e richiedere l’utilizzo di

ricambi originali. Il mancato rispetto di quanto sopra

può compromettere la sicurezza dell’apparecchio.

15 Allorchè si decida di non utilizzare più l’apparecchio,

si raccomanda di renderlo inoperante tagliandone il

cavo di alimentazione, dopo aver staccato la spina dalla

presa di corrente. Si raccomanda inoltre di rendere

innocue quelle parti dell’apparecchio suscettibili di

costituire un pericolo, specialmente per i bambini che

potrebbero servirsi dell’apparecchio fuori uso per i

propri giochi.

16 Il piano in vetroceramica è resistente agli sbalzi di

temperatura e agli urti. Tuttavia se colpito con

oggetti come taglierini o utensili con bordi appuntiti

può rompersi. In questo caso togliete subito

l’alimentazione e rivolgetevi ad un centro di assi-

stenza autorizzato.

17 Non dimenticate che la zona di cottura rimane calda

per almeno mezz’ora dopo lo spegnimento. Fate

attenzione a non appoggiare inavvertitamente recipienti

o oggetti sulla zona ancora calda.

18 Non accendete le zone di cottura se ci sono fogli di

alluminio o materiali plastici sul piano

19 Non avvicinatevi alle zone di cottura calde

20 Usando piccoli elettrodomestici nelle vicinanze del

piano fate attenzione che il cavo di alimentazione non

finisca su parti calde

21 Fate attenzione che i manici delle casseruole siano

orientati verso l’interno, del piano per evitare di urtarli

accidentalmente.

22 Avvertenza prima dell’utilizzazione iniziale. La

colla utilizzata per la sigillatura del vetro può lasciare

delle tracce di grasso. Vi consigliamo di eliminarle

prima dell’uso dell’apparecchio, con un prodotto per

pulizia non abrasivo. Durante le prime ore di

utilizzazione, si può avvertire un odore di gomma, che

sparirà rapidamente.

Installazione

Le istruzioni che seguono sono rivolte all’installatore qua-

lificato affinchè compia le operazioni di installazione

regolazione e manutenzione tecnica nel modo più corret-

to e secondo le norme in vigore.

Importante: qualsiasi intervento di regolazione, ma-

nutenzione etc. deve essere eseguito con il piano elet-

tricamente disinserito.

Installazione dei piani da incasso

I piani sono predisposti con grado di protezione contro i

riscaldamenti eccessivi di tipo X secondo la norma CEI

335-2-6, non è pertanto possibile l’installazione a fianco

di mobili la cui altezza superi quella del piano di lavoro.

Per una corretta installazione del piano di cottura vanno

osservate le seguenti precauzioni:

a) La cappe debbono essere installate secondo i requisi-

ti richiesti nei libretti istruzioni delle cappe stesse.

b) Il piano Vetroceramica da incasso può essere installa-

to su qualsiasi Top profondo 600 mm o più, purchè si

tratti di materiale resistente a temperature di 100°C.

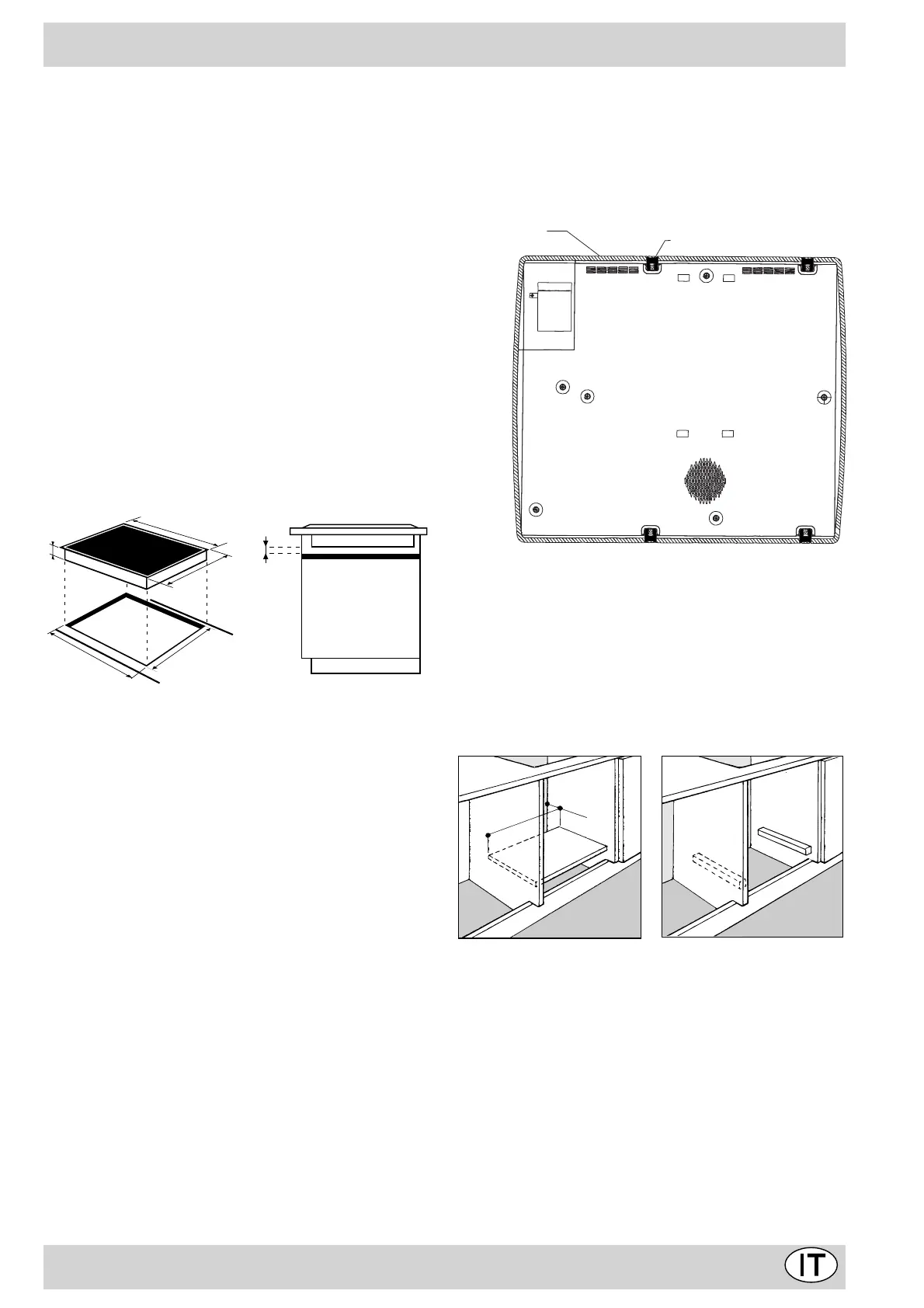

Le dimensioni e la posizione del foro sono illustrati nella

figura.

X (CEI 335-2-6)

Le suddette misure vanno assolutamente rispettate in

quanto un’installazione scorretta può causare

surriscaldamenti delle superfici circostanti.

Si raccomanda tenere il piano di cottura a distanza

minima di 40mm. dalla parete posteriore o da altre su-

perfici verticali per consentire la regolare circolazione

d’aria ed evitare surriscaldamenti delle superfici circo-

stanti. Con il piano cottura viene fornita una guarnizio-

ne. Assicurarsi che essa aderisca alla parte sottostante

della cornice del piano. E’ indispensabile che la guar-

nizione arrivi bene agli angoli e avvolga il piano in modo

da creare una corretta tenuta tra il Top e il piano stes-

so per impedire che eventuali trabocchi filtrino nel

mobile sottostante.

Importante : é indispensabile che l'incasso del piano

vetroceramica venga effettuato su una superficie d'appog-

gio perfettamente piana. Le deformazioni indotte da un

cativo ﬁssagio rischiano di alterare le caratteristiche del

piano di cottura e le sue prestazioni.

Accertatevi che la guarnizione che circonda il bordo

del piano di cottura sia ben posizionata allo scorpo di

evitare eventuali infiltrazioni nel mobile di sostegno.

Inserire il piano nel foro premendo bene intorno la

cornice per far aderire il piano al Top.

Non svitare mai i dadi

ottagonali di piatto

visibili sotto il piano

Montaggio della guarnizione

su qualsiasi circonferenza Montaggio dei

4 perni di ﬁssaggio

c) Nel caso in cui sotto il piano venga installato un

pannello di legno come isolamento, esso dovrà esse-

re posizionato ad una distanza minima di 20 mm. dalla

parte inferiore del piano stesso.

Nota: Nel caso in cui il piano sia installato su di un forno

incasso, è preferibile installare il forno in modo che ap-

poggi su due listelli in legno; nel caso in cui sia presente

un piano continuo di appoggio questo deve avere un’aper-

tura posteriore di almeno 45 x 560 mm.

Il forno da incasso deve avere una

ventilazione forzata di raﬀredamento.

560 +/- 1

490 +/- 1

595

510

Distanza da rispettare

fra il vano per

l'incasso

e il mobile

560 mm.

45 mm.

Collegamento elettrico

La sicurezza elettrica di questo apparecchio é garantita

unicamente se é stato effettuato il collegamento a terra

conformemente alle norme di sicurezza elettrica. Il fab-

bricate declina ogni responsabilità relativa a danni de-

rivanti da un'installazione di messa a terra difettosa.

·Importante

Prima di qualsiasi intervento, disinserite la spina del-

l'apparecchio dalla presa di corrente.

Montare sul cavo una spina normalizzata per il carico

indicato sulla targhetta caratteristiche, nel caso di

collegamento diretto alla rete è necessario interporre tra

l’apparecchio e la rete un interruttore omnipolare con

apertura minima fra i contatti di 3 mm. dimensionato al

carico e rispondente alle norme in vigore (il filo di terra non

deve essere interrotto dall’interruttore). Il cavo di

alimentazione deve essere posizionato in modo che non

raggiunga in nessun punto una temperatura superiore di

50°C a quella ambiente. Prima di effettuare

l’allacciamento accertarsi che:

la valvola limitatrice e l’impianto domestico possano

sopportare il carico dell’apparecchiatura (vedi targhetta

caratteristiche);

l’impianto di alimentazone sia munito di efficace

collegamento a terra secondo le norme e le disposizioni di

legge;

la presa o l’interruttore omnipolare siano facilmente

raggiungibili con il piano installato.

Caratteristiche tecniche

Questa apparecchiatura è conforme alle seguenti

Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successi-

ve modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagne-

tica) e successive modificazioni;

- 93/68/CEE del 22/07/93 e successive modificazioni.

* Applicazione del coefficiente di simultaneità in conformità

con la norma EN 335-2-6

Attenzione: Nel caso di installazione sopra un forno da

incasso l’allaccio elettrico del piano e quello del forno deve

essere realizzato separatamente, sia per ragioni di

sicurezza elettrica che per facilitare l’eventuale estraibilità

del forno.

Assorbimento Max:

KT 6004 i 6800W

KT 6104 i 6800W

Ponticelli

Morsettiera di raccordo

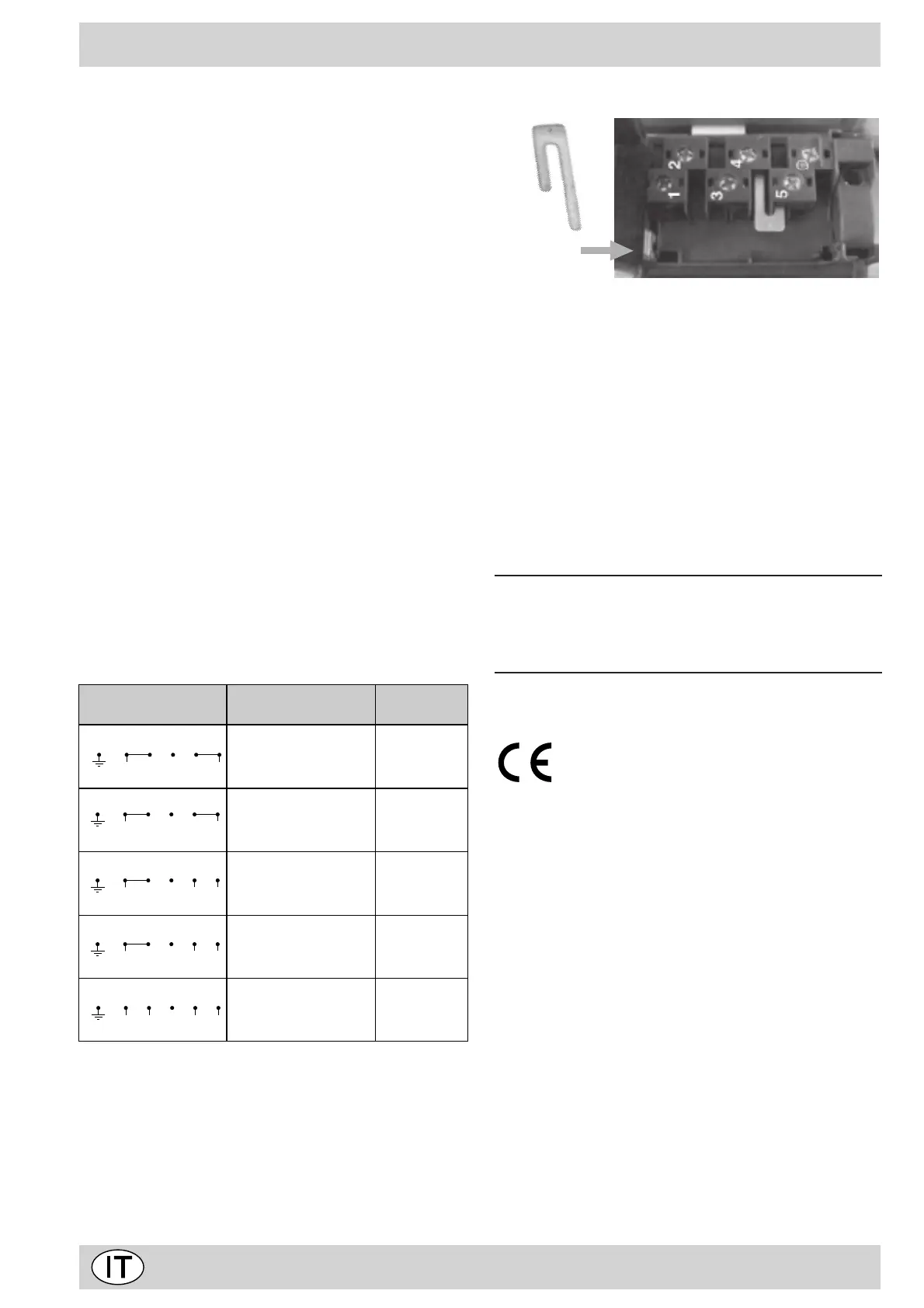

12345

L1L2

12345

L1L2N

12345

L1L2L3

12345

L1L2N2 N1

12345

Importante

Dopo aver collegato l’apparecchio al cavo flessibile,

serrare nuovamente tutte le viti della scatola di

connessione.

Badare ad installare i ponticelli in base al tipo di rete

RACCORDI TENSIONE

FREQUENZA FUSIBILI

FR-BE-GB-AT-DE- GR- ES-

IL-IT-NZ-PT-GP-RE-MA-

LU-IE-FI-SE-IS

230V 1 + N ~ 50 Hz

20 A *

FR-BE-NO

230V 2 ~ 50 Hz 20 A *

FR-BE-CH-DE-AT-ES-IL-

IT-NZ-PT-MA-LU-SE-IS-DK

400V 2 + N ~ 50 Hz

16 A *

FR-BE-NO

230V 3 ~ 50 Hz 20 A *

230V 2+2 N ~ 50 Hz 16 A *

Produktspecifikationer

Varumärke:	Ariston Thermo
Kategori:	Ugn
Modell:	KT 6104 I
Färg på produkten:	Zwart
Husmaterial:	Aluminium, Steel
Monteringsmetod:	Muur
Maximal viktkapacitet:	60 kg
Panoreringsintervall:	0 - 90 °
Kompatibilitet med monteringsgränssnitt (min):	800 x 200 mm
Kompatibilitet med monteringsgränssnitt (max):	800 x 200 mm
Tiltvinkelområde:	0 - 10 °
Maximal skärmstorlek:	45.3 "
Minsta skärmstorlek:	- "
Avstånd till väggen (min):	42 mm
Avstånd till vägg (max.):	515 mm
