Sida 1/8
I 542 B d-f-e 133 976-04 09.15
Betriebsanleitung

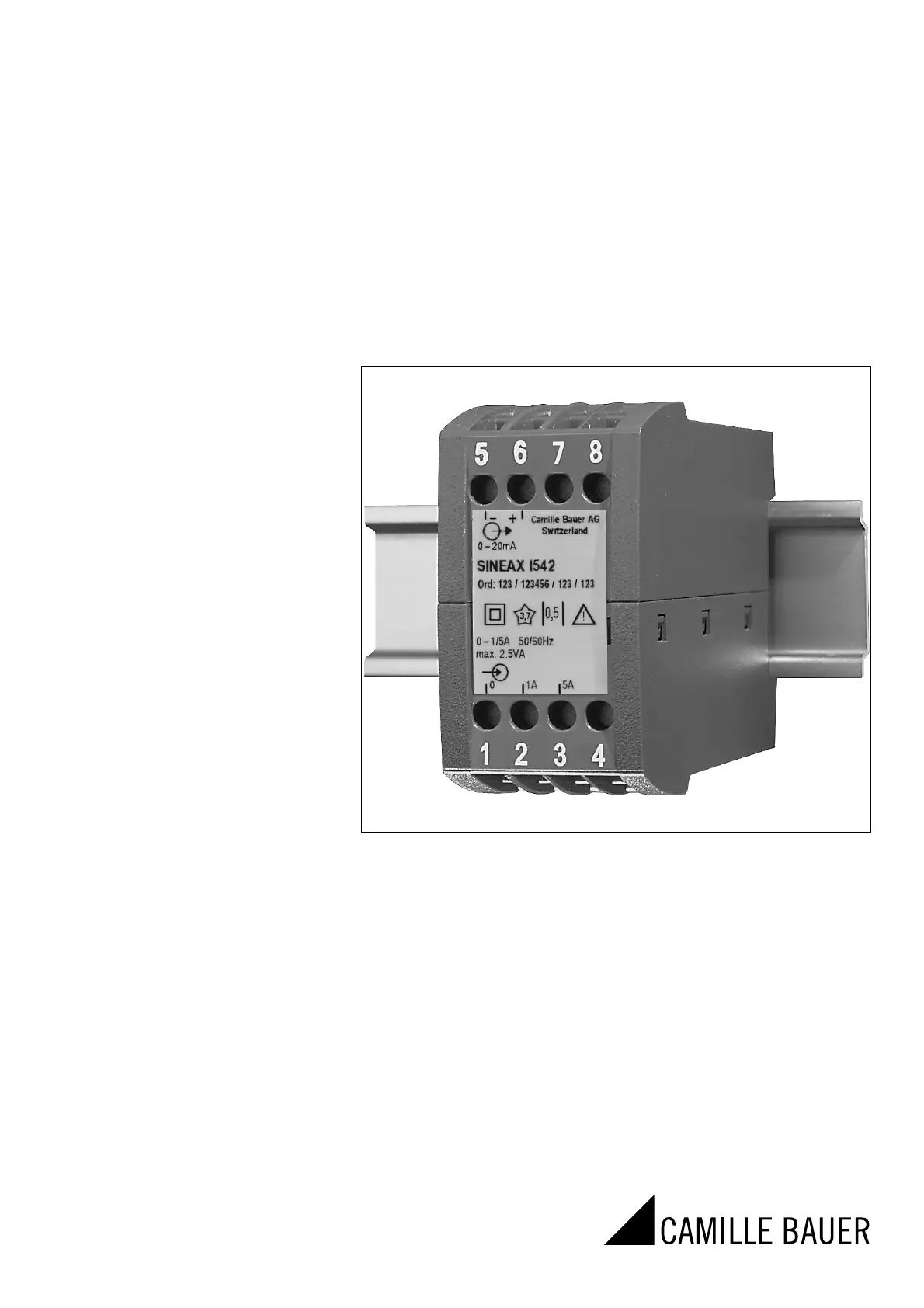

Messumformer für Wechselstrom SINEAX I 542
Mode d’emploi
Convertisseur de mesure
pour courant alternatif SINEAX I 542
Operating Instructions
Transducer for AC current SINEAX I 542
Camille Bauer Metrawatt AG
Aargauerstrasse 7
CH-5610 Wohlen/Switzerland
Telefon +41 56 618 21 11
Telefax +41 56 618 21 21
info@cbmag.com
www.camillebauer.com
2
Betriebsanleitung
Messumformer für Wechselstrom SINEAX I 542
2. Kurzbeschreibung
Der Messumformer SINEAX I 542 dient zur Umwandlung
eines sinusförmigen Wechselstromes in ein dem Messwert
proportionales Gleichstrom- oder Gleichspannungssignal.
Er arbeitet separat zugeführte Hilfsenergie.ohne
Sicherheitshinweise, die unbedingt beachtet werden
müssen, sind in dieser Betriebsanleitung mit folgenden
Symbolen markiert:
Inhaltsverzeichnis
1. Erst lesen, dann ..........................................................2
2. Kurzbeschreibung .......................................................2
3. Technische Daten ........................................................2
4. Befestigung .................................................................2
5. Elektrische Anschlüsse ................................................3
6. Inbetriebnahme und Wartung ......................................3
7. Demontage-Hinweis ....................................................3
8. Gerätezulassungen ......................................................3
9. Mass-Skizze ................................................................8
10. Konformitätsbescheinigung ........................................8
1. Erst lesen, dann …
Der einwandfreie und gefahrlose Betrieb
setzt voraus, dass die Betriebsanleitung
gelesen und die in den Abschnitten
4. Befestigung
5. Elektrische Anschlüsse
enthaltenen Sicherheitshinweise beachtet
werden.
Der Umgang mit diesem Gerät sollte nur durch ent-
sprechend geschultes Personal erfolgen, das das Gerät
kennt und berechtigt ist, Arbeiten in regeltechnischen
An lagen auszuführen.
Bei einem Eingriff in das Gerät erlischt der Garantie-
anspruch!
3. Technische Daten
Messeingang
Nennfrequenz: 50/60 Hz
Eingangsnennstrom: Max. Messeingangsstrom auf dem
Typenschild beachten!
Je nach Typ mit 2 Messbereichen
0 - 1/5 oder 0 - 1,2/6 A, bzw.
0 - 0,5 bis 0 - 7,5 A (nur ein Mess-
bereich)
Eigenverbrauch bei
Nennfrequenz 50 Hz: 2,5 VA bei 20 mA Ausgang
2 VA bei 10 mA Ausgang
1,7 VA bei 5 mA Ausgang
1,5 VA bei 1 mA Ausgang
Einstellbarkeit
(Besonderheit): Zulässige Änderung des Messbe-
reichendwertes, variable Empfi nd-
lichkeit, einstellbar mit Potentiome-
ter (siehe Bild 4)
Einstellbereich
ca. 0,9 - 1,1 · IN (ca. ± 10%)
100%
0 0,9 1,1
0
Ausgang
Messeingang 1
I
N
Messausgang
Gleichstrom: 0 - 1, 0 - 5, 0 - 10 oder 0 - 20 mA
Bürdenspannung: 15 V
Aussenwiderstand: Siehe Abschnitt «5. Elektrische An-
schlüsse»
Nicht aufgeprägte
Gleichspannung: 0 - 1 bis 0 - 10 V
Aussenwiderstand: Siehe Abschnitt «5. Elektrische An-
schlüsse»
Einstellzeit: ≤ 300 ms
Genauigkeitsangaben (Analog EN 60 688)
Bezugswert: Ausgangsendwert
Grundgenauigkeit: Klasse 0,5
Eingang: 0 - 100%
Temperatureinfl uss
(– 10 bis + 55 °C): 0,2% / 10 K
Sicherheit
Verschmutzungsgrad: 2
Überspannungs-
kategorie: III
Umgebungsbedingungen
Betriebstemperatur: 10 bis +55 °C
Lagerungstemperatur: –40 bis +70 °C
Relative Feuchte
im Jahresmittel: 75 %
Betriebshöhe: 2000 m max.
Nur in Innenräumen zu verwenden
4. Befestigung
Die Befestigung des SINEAX I 542 erfolgt auf einer Hut-
schiene.
Bei der Bestimmung des Montageortes müssen
die «Umgebungsbedingungen», Abschnitt
«3. Technische Daten», eingehalten werden!
3
Bild 1. Montage auf Hutschiene 35 15 oder 35 7,5 mm.× ×
5. Elektrische Anschlüsse
Elektrische Leitungen nach den Angaben auf dem Typenschild
des gelieferten Messumformers anschliessen.
Unbedingt sicher stellen, dass alle Leitungen
beim Anschliessen spannungsfrei sind!
Möglicherweise drohende Gefahr durch
offenen externen Stromwandler. 6. Inbetriebnahme und Wartung
Messeingang einschalten. Es besteht die Möglichkeit,
während des Betriebes die Ausgangsleitung zu unterbre-
chen und ein Kontrollgerät anzuschliessen, z.B. für eine
Funktions prüfung.
Der Messumformer ist wartungsfrei.
Bild 4. Erklärungen zum Typenschildbeispiel.
7. Demontage-Hinweis
Messumformer gemäss Bild 5 von Tragschiene abnehmen.
Bild 5
1234
5 6 7 8
– +
I
1234
5 6 7 8
– +
I
Bild 2. Für Messung
mit erstem (kleinerem)
Messbereich.
Bild 3. Für Messung mit
zweitem (grösserem)
Messbereich.
I = Messeingang = Messausgang
Germanischer Lloyd Zulassung
Zertifi kat Nr.: 12 258-98 HH
CSA geprüft r USA und Kanada
le-nr. 204767
8. Gerätezulassungen
Gehäuse auf Hutschiene (EN 50 022) aufschnappen (siehe
Bild 1).
Messausgang
Hersteller
Fabrikations-
Nummer
Messeingang
1234
5 6 7 8
Option mit
Potentiometer
r variable
Empfindlichkeit
± 10%
3,7
SINEAX I542
Ord: 123 / 123456 / 123 / 123
Camille Ba uer AG
Switzerland
0 1/5A 50/60Hz
max. 2.5VA
0 –20mA
0 1 A 5 A
Prüfzeichen
auf Geräte-
Rückseite
0,5
Ferner ist zu beachten, …
dass die Daten, die zur Lösung der Messauf-
gabe erforderlich sind, mit denen auf dem
Typenschild des SINEAX I 542 übereinstimmen
( Messein gang, Messausgang, siehe
Bild 4)!
… dass der Widerstand im Ausgangsstromkreis
bei Stromausgang den Wert
Rext max. [kΩ] ≤
(IAN = Ausgangsstromendwert)
nicht überschreitet!
bei Spannungsausgang den Wert
Rext min. ≥ 200
nicht unterschreitet!
… dass die Messausgangs leitungen als verdrillte
Kabel und möglichst räumlich getrennt von
Starkstrom leitungen verlegt werden!
Im übrigen landesübliche Vorschriften (z.B. für Deutschland
VDE 0100 «Bedingungen über das Errichten von Stark-
stromanlagen mit Nennspannungen unter 1000 Volt») bei
der Installation und Auswahl des Materials der elektrischen
Leitungen befolgen!
15 V
IAN [mA]
