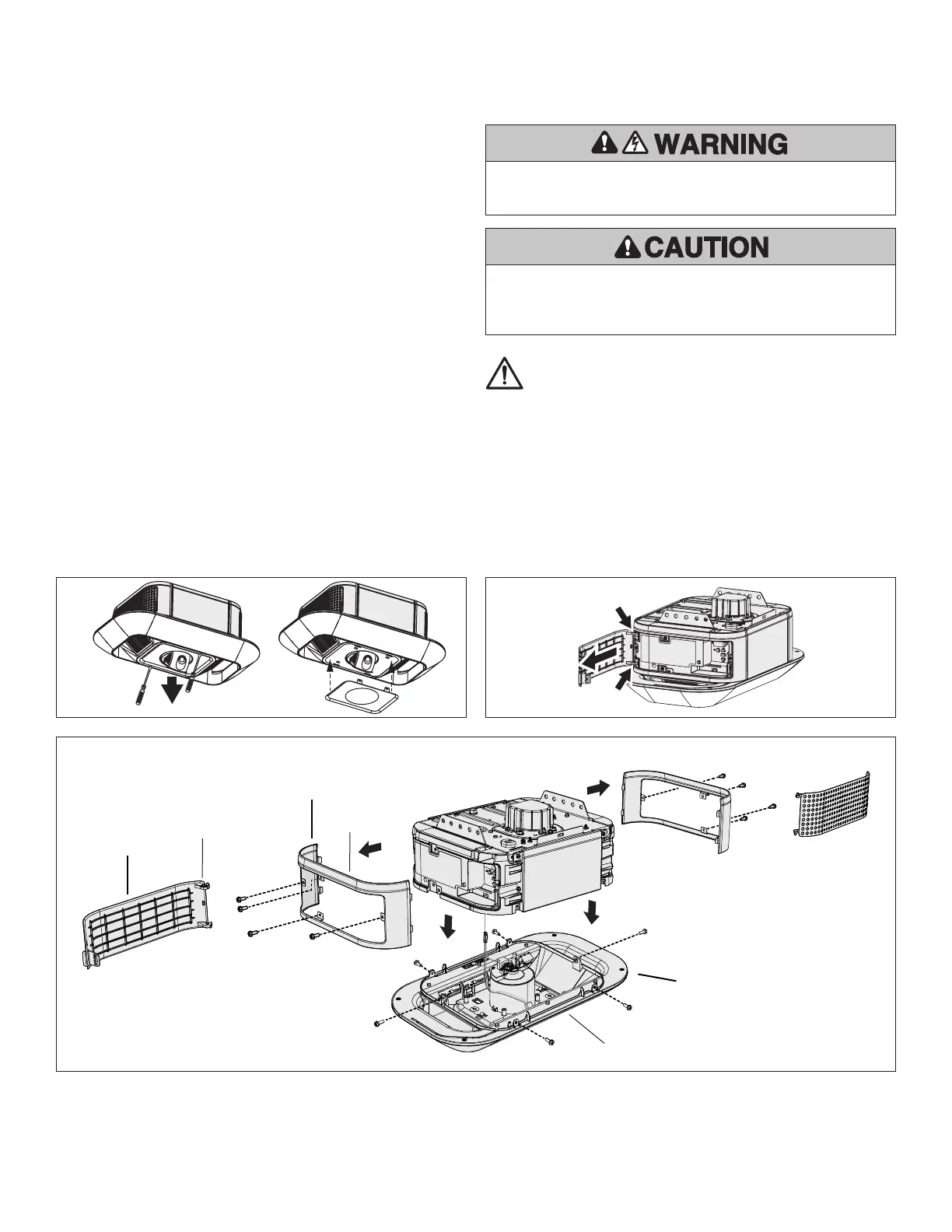

Integrated LED Light Module Replacement
Repair Parts 041-0186-000, 041-0187-000 and 041-0189-000
Instructions
You will need:
1/4" magnetic nut driver
Long-nosed pliers
5/16" long-shafted magnetic nut driver and socket
Flathead screwdriver
The images throughout this manual are for reference only and your
product may look different.
1. Unplug garage door opener and unplug battery (if necessary)
2. Using a at head screw driver, insert under the existing badge and
gently pull down. There are four tabs holding the badge in place. Pull
down existing badge and place in a safe spot (Figure A)
3. If applicable, remove camera and screws and place in a safe spot
4. Remove the plastic doors and place in a safe spot (Figure B)
5. Remove the end panel covers from both sides and place in a safe
spot (Figure C, Item B)
6. Take 4 or 6 screws out of sides depending on model (Figure C, Item C)
7. Remove Integrated LED Light Module
8. Unplug Integrated LED Light Module
9. Plug in new Integrated LED Light Module
10. Attach new module using screws removed in step 6
To prevent possible SERIOUS INJURY or DEATH:
Disconnect ALL electric and battery power BEFORE performing
ANY service or maintenance.
To prevent damage to the receiver/logic board, DO NOT touch printed
circuit board of replacement receiver/logic board during installation.
ALWAYS wear protective gloves and eye protection when changing
the battery or working around the battery compartment.
WARNING: This product can expose you to chemicals including
lead, which are known to the State of California to cause cancer
or birth defects or other reproductive harm. For more information
go to www.P65Warnings.ca.gov.
11. Reattach end panel covers to garage door opener using the pointy
screws
12. Reattach plastic doors
13. Reattach camera with screws removed earlier (if applicable)
14. Reattach badge
15. Plug in garage door opener and battery (if necessary)
Control Door Panel End Panel Cover
LED Light Module
Figure B
Figure C
Figure A
A
B
C
114-5530-000
A
B
C
Remplacement du module d’éclairage à DEL intégré
Pièces détachées 041-0186-000, 041-0187-000 et 041-0189-000
Instructions
Vous aurez besoin de ce qui suit:
Tourne-écrou magnétique 1/4 po
Pinces à long bec
Tourne-écrou magnétique à manche long 5/16 po et douille
Tournevis à tête plate
Les images de ce manuel sont fournies à titre indicatif uniquement et il est
possible que votre produit soit différent.
1. Débranchez l’ouvre-porte de garage et débranchez la batterie (le cas
échéant)
2. Insérez un tournevis à te plate sous le badge existant et tirez doucement
vers le bas. Quatre languettes maintiennent le badge en place. Retirez le
badge existant et placez-le dans un endroit sûr (gure A)
3. Le cas échéant, retirez la caméra et les vis, puis mettez-les dans un
endroit sûr
4. Retirez les portes en plastique et mettez-les dans un endroit r (gure B)
5. Retirez les couvercles des panneaux d’extrémité des deux côtés et
mettez-les dans un endroit sûr (gure C, élément B)
6. Retirez les 4 ou 6 vis des côtés selon le modèle (gure C, élément C)
7. Retirez le module d’éclairage à DEL intégré
8. Débranchez le module d’éclairage à DEL ingré
9. Branchez le module d’éclairage à DEL intég
10. Fixez le nouveau module à l’aide des vis retirées lors de l’étape 6
Pour éviter d’éventuelles BLESSURES GRAVES voire FATALES :
Débranchez TOUTE l’alimentation électrique et la batterie AVANT
d’effectuer TOUT service ou entretien.
Pour éviter d’endommager le récepteur/la carte mère, ne touchez PAS
le circuit imprimé du récepteur/de la carte mère de remplacement
pendant l’installation. Portez TOUJOURS des gants et des lunettes
de protection lorsque vous changez la batterie ou que vous travaillez
autour du compartiment de la batterie.
AVERTISSEMENT : Ce produit peut vous exposer à des produits
chimiques, dont le plomb, qui sont reconnus par l’État de
Californie comme provoquant le cancer, des malformations
congénitales ou d’autres problèmes de reproduction. Pour en
savoir plus, visitez www.P65Warnings.ca.gov.
11. Revissez les couvercles du panneau d’extrémité dans l’ouvre-porte de
garage à l’aide des vis pointues
12. Remettez en place les portes en plastique
13. Remettez en place la caméra à l’aide des vis retirées précédemment (le
cas échéant)
14. Remettez en place le badge
15. Branchez l’ouvre-porte de garage et la batterie (le cas échéant)
Panneau de la porte de commande
Couvercle du
panneau d’extrémité
Module d’éclairage à DEL
FigureB
FigureC
FigureA
© 2021, LiftMaster
All rights reserved
Tous droits réservés
Todos los derechos reservados
114-5530-000
A
B
C
Repuesto del módulo de la lámpara con LED integrado
Piezas de repuesto 041-0186-000, 041-0187-000 y 041-0189-000
Instrucciones
Necesitará:
Llave de tuerca magnética de 1/4"
Pinza de punta
Llave de tuerca magnética de cuello largo de 5/16" y vaso
Destornillador plano
Las imágenes utilizadas en este manual son solo como referencia y su
producto puede verse diferente.
1. Desenchufe el abrepuertas de garaje y desconecte la batea (de ser
necesario)
2. Inserte la punta de un destornillador plano debajo de la insignia
existente y jale despacio hacia abajo. Hay cuatro pestañas que sostienen
la insignia. Jale la insignia y colóquela en un lugar seguro (Figura A)
3. Si corresponde, quite lamara y los tornillos y colóquelos en un lugar
seguro
4. Quite las puertas de plástico y colóquelas en un lugar seguro (Figura B)
5. Quite la cubierta del panel del extremo de ambos lados y colóquelas en
un lugar seguro (Figura C, Ítem B)
6. Quite 4 o 6 tornillos de los lados según el modelo (Figura C, Ítem C)
7. Quite eldulo de la mpara con LED integrado
8. Desconecte eldulo de la mpara con LED integrado
9. Enchufe el nuevo módulo de lampara con LED integrado
10. Coloque el módulo nuevo con los tornillos extraídos en el paso 6
Para evitar posibles LESIONES GRAVES o la MUERTE:
Desconecte TODA alimentación eléctrica y de batería ANTES de
realizar CUALQUIER servicio o mantenimiento.
Para evitar dos al receptor/tarjeta gica, NO toque el circuito
impreso de la tarjeta en el receptor/tarjeta gica de repuesto durante la
instalación. Use SIEMPRE guantes protectores y protectores para la vista
al cargar la batea o al trabajar cerca del compartimento de la batea.
ADVERTENCIA: Este producto puede exponerlo a sustancias
químicas, incluido el plomo, que el Estado de California
reconoce como causantes de cáncer o anomalías connitas
u otros daños reproductivos. Para obtener más información,
visite www.P65Warnings.ca.gov.
11. Vuelva a colocar las cubiertas del panel del extremo al abrepuertas de
garaje con los tornillos puntiagudos
12. Vuelva a colocar las puertas de plástico
13. Vuelva a colocar lamara con los tornillos antes extraídos (si
corresponde)
14. Vuelva a colocar la insignia
15. Enchufe el abrepuertas de garaje y la batería (de ser necesario)
Puerta del panel de control
Cubierta del
panel del extremo
Módulo de la lámpara LED
Figura B
Figura C
Figura A
© 2021, LiftMaster
All rights reserved
Tous droits réservés
Todos los derechos reservados
114-5530-000
