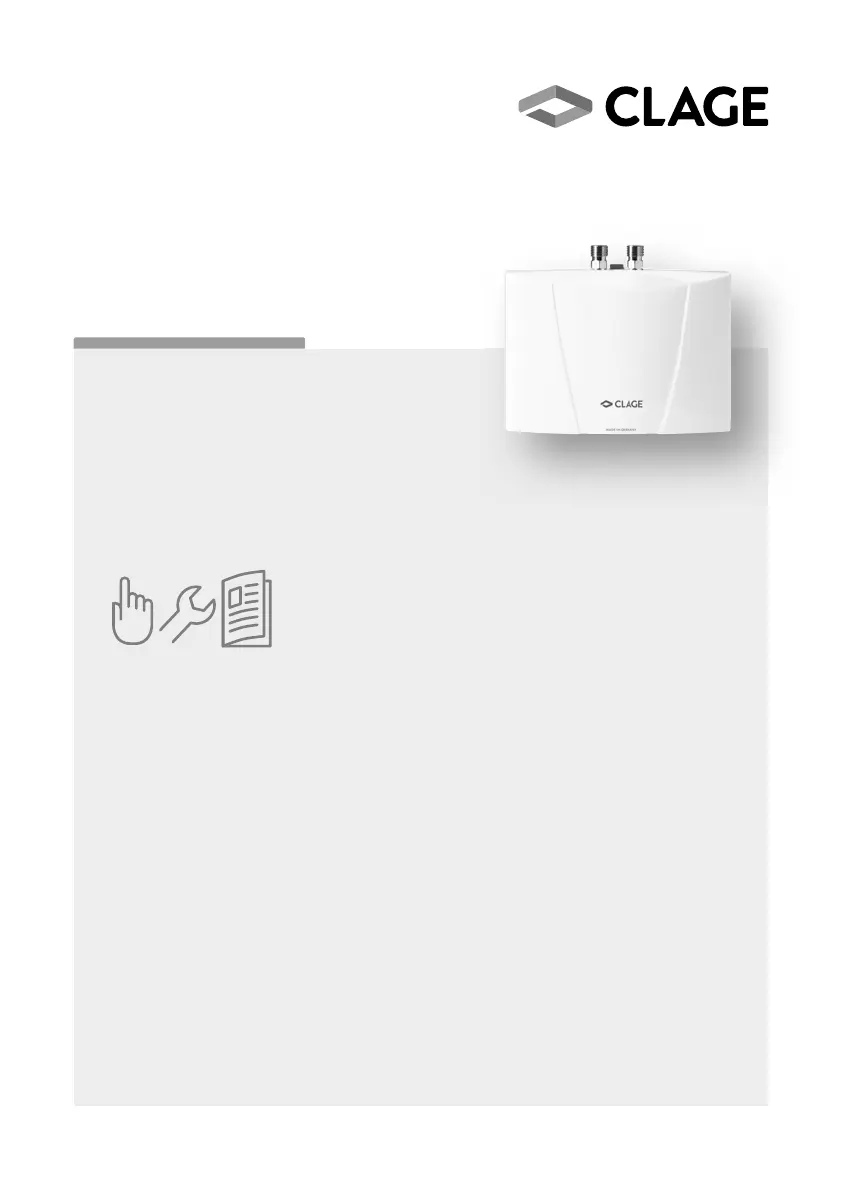

Gebrauchs- und Montageanleitung
Operating and installation instructions
E-Kleindurchlauferhitzer
M 3..7
E-mini instant water heater
M 3..7
de >
en > 
fr > 
nl > 
pl > 
cs > 
sk > 
no > 
sv > 
bg > 
fi > 
pt > 
es > 
M 3..7
2
DE
Inhaltsverzeichnis
1. Gerätebeschreibung
1.1 Technische Daten . . . . . . . . . . . . . . . . . . . .3
1.2 Empfohlene Niederdruckarmaturen. . . . .3
1.3 Abmessungen. . . . . . . . . . . . . . . . . . . . . . .4
1.4 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . .4
2. Installation
2.1 Installationsbeispiel: Drucklose (offene)
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2.2 Montagehinweise . . . . . . . . . . . . . . . . . . .6
2.3 Wasseranschluss . . . . . . . . . . . . . . . . . . . .6
2.4 Elektroanschluss. . . . . . . . . . . . . . . . . . . . .7
2.5 Erstinbetriebnahme . . . . . . . . . . . . . . . . . .9
3. Gebrauch
3.1 Typenschild-Blende 10 . . . . . . . . . . . . . . . .
3.1.1 Abnehmen der Blende 10 . . . . . . . . . . . .
3.2 Einstellen der Wassermenge und Tempe-
ratur 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.3 Wechsel des Filtersiebes 12 . . . . . . . . . . . .
3.4 Entlüften 12 . . . . . . . . . . . . . . . . . . . . . . . . .
3.5 Reinigung und Pflege 12 . . . . . . . . . . . . . .
4. Störungsbehebung
4.1 Selbsthilfe bei Problemen 13 . . . . . . . . . . .
4.2 Ersatzteile 14. . . . . . . . . . . . . . . . . . . . . . . .
4.3 Kundendienstadresse 14 . . . . . . . . . . . . . .
5. Entsorgung
5.1 Demontage 15. . . . . . . . . . . . . . . . . . . . . . .
5.2 Umwelt und Recycling 15 . . . . . . . . . . . . .
6. Produktdatenblatt nach Vorgabe der EU
Verordnungen - 812/2013 814/2013
(Befindet sich am Ende dieses Dokuments)
Hinweis: Die beiliegenden Sicherheitshinweise sind vor der
Installation, der Inbetriebnahme und der Nutzung sorgfältig und
vollständig durchzulesen und für das weitere Vorgehen, sowie den
Gebrauch zu beachten!
3
CLAGE
DE
Gerätebeschreibung
1. Gerätebeschreibung
Dieser Klein-Durchlauferhitzer ist zur Warmwasserversorgung einer einzelnen Zapfstelle, ins-
besondere Handwaschbecken, vorgesehen und muss an einer Niederdruckarmatur installiert
werden.
Durch Öffnen des Warmwasserventiles der Armatur schaltet der Durchlauferhitzer automatisch
ein und erwärmt das Wasser während es durch das Gerät fließt. Nur in dieser Zeit verbraucht
das Gerät Strom. Die Temperatur erhöhung ist dabei abhängig von der Durchflussmenge.
1.1 Technische Daten
Typ M 3 M 4 M 6 M 7
Energieeffizienzklasse A *)
Nenninhalt Liter 0,2
Zulässiger Betriebsüberdruck MPa (bar) 0 (0); Nur drucklos zu installieren!
Heizsystem Blankdraht-Heizsystem IES
®
Mindestwiderstand des Wassers bei 15 °C 1)
Ωcm 1100
Maximale Zulauftemperatur °C 20
Nennspannung 1~ / N / PE 230 V AC 2~ / PE 400 V AC
Nennleistung kW 3,5 4,4 5,7 6,5
Nennstrom A 15,2 19,1 24,8 16,3
Mindestens erforderlicher Kabelquerschnitt
mm21,5 2,5 4,0 1,5
Warmwasserleistung bei ∆t = 25 K 2) l/min 2,0 2,5 3,3 3,7
Einschaltwassermenge l/min 1,3 1,8 2,2 2,4
Ausschaltwassermenge l/min 1,0 1,4 1,7 2,0
ca. Gewicht mit Wasserfüllung kg 1,5
Schutzart IP 25
Kennzeichnung / Prüfzeichen siehe Typenschild
*) Die Angabe entspricht der EU-Verordnung Nr.812/2013. Das Produktdatenblatt befindet sich am Ende dieses Dokuments.
1) Der spezifische Widerstand des Wassers kann bei Ihrem Wasserversorgungsunternehmen erfragt werden.
2) Temperaturerhöhung von z. B. 15 °C auf 40 °C.
1.2 Empfohlene Niederdruckarmaturen
SNM END EWT AEN
1100-04200 1100-04410 1100-04420 1100-04255
Armatur-Typ
Art.-Nr.
