Sida 1/4

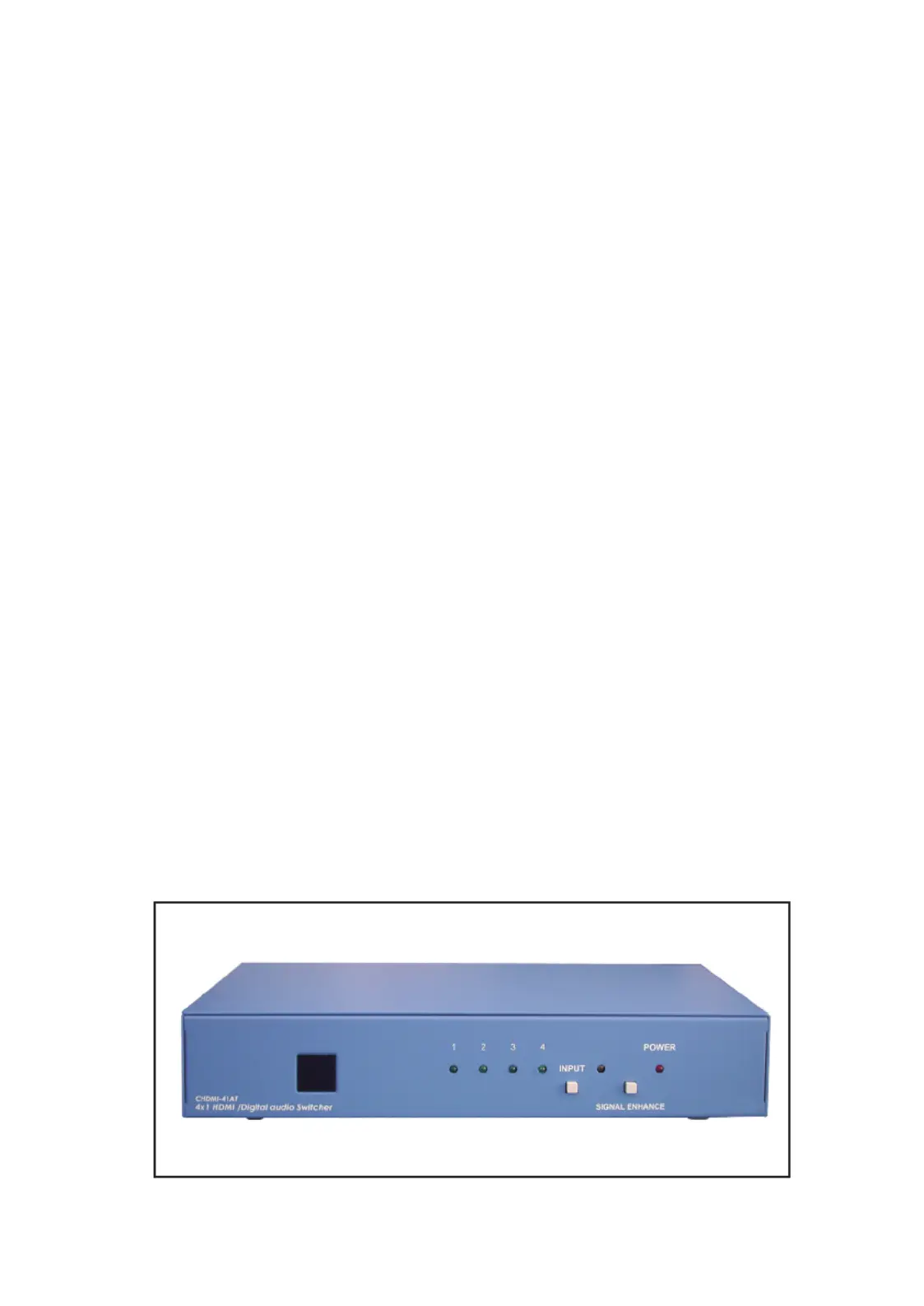

4-in 1-out
HDMI /Digital
Audio Switcher
Operation Manual
CHDMI-41AT
1
Introduction
CHDMI-41AT is a high performance HDMI switcher with separate digital audio
input and output. It allows your various HDMI sources to share one HDTV display.
Simply pressing one button to select your desired HDMI source
for display on the HDTV.
Features
* HDMI, HDCP 1.1 and DVI 1.0 compliant.
* Signal Enhancement feature allows you to improve signal quality
after long distance transmission.
* Optical and coaxial digital inputs and outputs.
* LED indicators.
* Ideal for home theater integration.
* Supports high resolution input:
PC: VGA, SVGA, XGA, SXGA, and UXGA (1600 x 1200)&
HDTV: 480i, 576i, 480p, 576p, 720p, 1080i, and 1080p
* Remote control.
* Easy to install and simple to operate.
Operation Controls and Functions

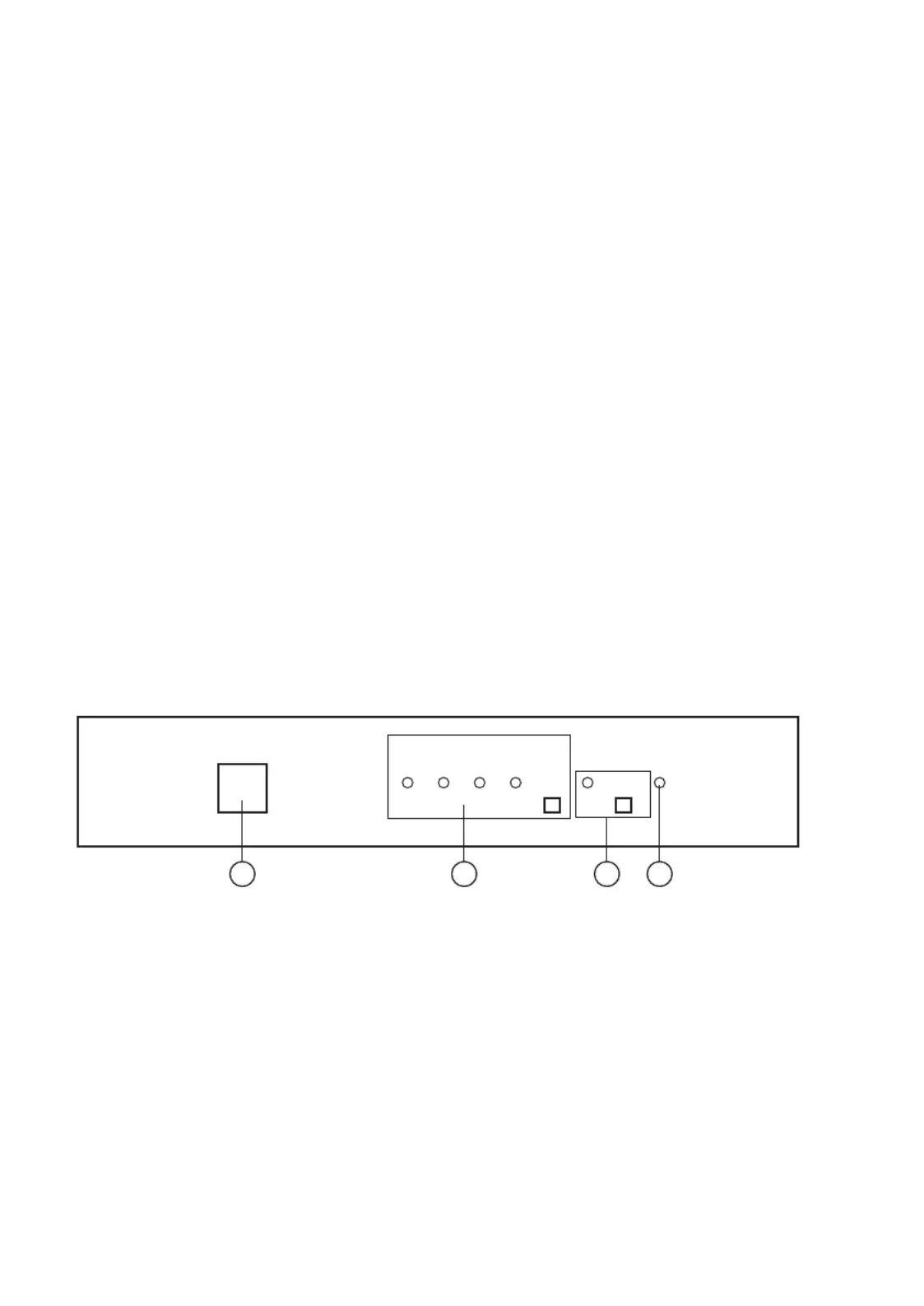

Front Panel
1. Remote control sensor.
2. Input select/Indicators: Press the " INPUT" button repeatedly to switch to your
desired input source and the LED will illuminate to indicate which
input source is being selected.
3. Signal Enhancement/Indicator: Press the " Signal Enhance" button to turn
on this feature to improve signal quality after long distance transmission.
Press again to turn off. The LED will illuminate when the signal is enhanced.
4. Power LED Indicator: The LED will illuminate when the power is connected.
12 3 4
12 3 4
INPUT1 2 3 4 POWER
SIGNAL ENHANCE
CHDMI-41AT
4x1 HDMI /Digital audio Switcher
2
Operation Controls and Functions

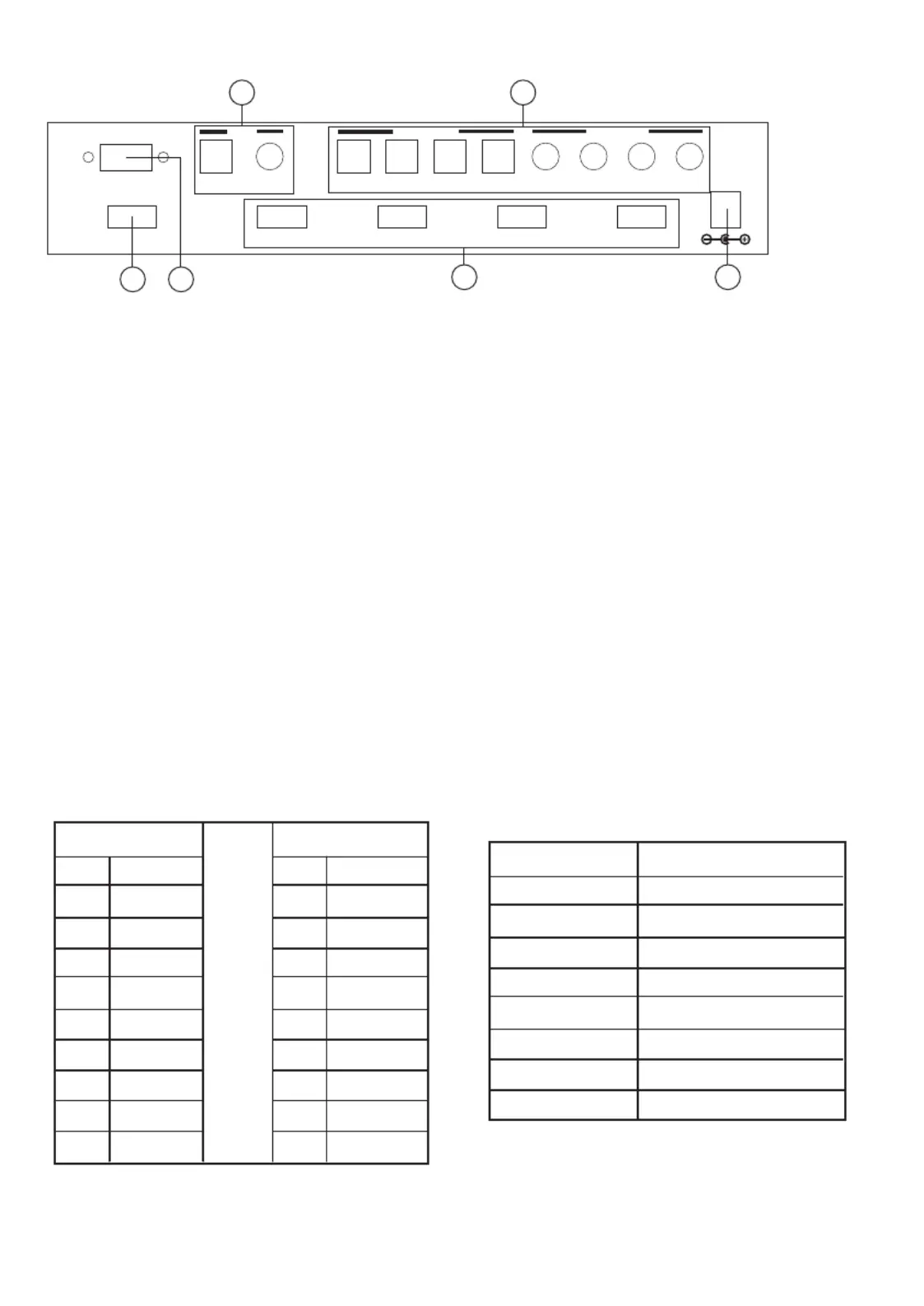

Rear Panel
1
5 4
62 3
1. HDMI output: Connect the HDMI output to the HDMI input of
your display using HDMI cable.
2. HDMI inputs: Connect your various HDMI sources to each of the
HDMI input of the unit using HDMI cables.
3. Power: Plug the supplied 5VDC power supply into the unit.
4. Digital audio inputs:
- Connects your various toslink sources to each of the toslink input of the unit
using optical cables.
- Connects your various SPDIF sources to each of the coax input of the unit
using coax cables.
5. Digital audio output:
- Connects the toslink output to the toslink input of your display using
optical cable.
- Connects the digital SPDIF output to the digital coax input of the display
using coax cable.
6. RS232: 9-pin D-sub female connector for connecting to your other control
console for remote control.
RS-232
OPTICAL COAXIAL
OUT
HDMI IN 4HDMI OUT HDMI IN 3 HDMI IN 2 HDMI IN 1
OPTICAL IN
4 3 2 1 4 3 2 1
COAXIAL IN
DC 5V
PIN
1
2
3
4
5
6
7
8
9
Definition
NC
TxD
RxD
NC
GND
NC
NC
NC
NC
PIN
1
2
3
4
5
6
7
8
9
Definition
NC
RxD
TxD
NC
GND
NC
NC
NC
NC
Pins definition of
modem cable Remote Controller
"I" + "1"
"I" + "2"
"I" + "3"
"I" + "4"
"S" + "1"
"S" + "0"
"P" + "1"
"P" + "0"
PORT 1 ON
PORT 2 ON
PORT 3 ON
PORT 4 ON
ENABLE SIGNAL ENHANCE
ENABLE SIGNAL ENHANCE
POWER ON
POWER OFF
Command Code Comment
RS-232 Remote Control Protocol
* RS-232 transmission format:
Baud Rate: 9600 bps
Data Bit : 8 bits
Parity : None
Stop Bit : 1 bit
* Command:
* The connection between CHDMI-41AT and remote controller through
RS-232 modem cable.
