Sida 1/4

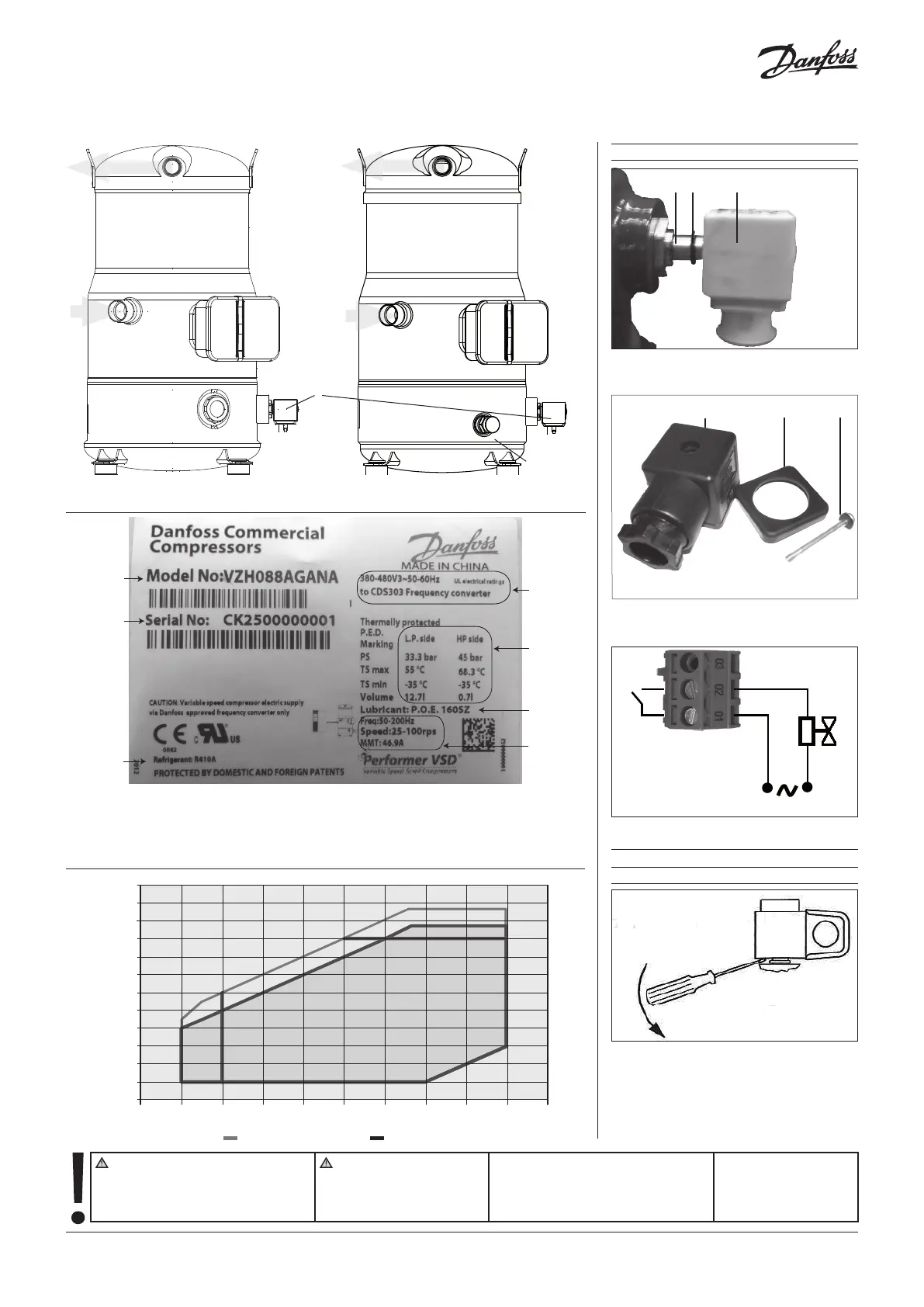

Ο συμπιεστής πρέπει να χρησιμοποιηθεί μόνο για τον

σκοπό (τους σκοπούς) για τον οποίο έχει σχεδιαστεί και εντός

του εύρους εφαρμογής του (ανατρέξτε στα«όρια λειτουργίας»).

Συμβουλευθείτε τις κατευθυντήριες οδηγίες Εφαρμογής και

το φύλλο δεδομένων που διατίθενται στη διεύθυνση http://

cc.danfoss.com

Υπό όλες τις περιστάσεις, θα πρέπει να ικα-

νοποιούνται οι απαιτήσεις του προτύπου

EN378 (ή άλλου ισχύοντος τοπικού κανονισμού

ασφαλείας).

Ο συμπιεστής παραδίδεται υπό πίεση αερίου αζώτου (μεταξύ

0,3 και 0,7 bar) και ως εκ τούτου δεν μπορεί να συνδεθεί ως

έχει. Ανατρέξτε στην ενότητα «συναρμολόγηση» για περισσό-

τερες λεπτομέρειες.

Ο χειρισμός του συμπιεστή πρέπει να

γίνεται με προσοχή στην κάθετη θέση

(

μέγιστη απόκλιση από την κατακόρυφο

15°)

FRCC.EI.024.A1.27 © Danfoss Commercial Compressors 03/13

Συναρμολόγηση ελέγχου έγχυσης λαδιού

Τοποθετήστε το κουμπωτό πηνίο (1) με τη ροδέλα (2)

πάνω στο σώμα της βαλβίδας (3) στο συμπιεστή

3 2 1

4 5 6

Συνδέστε τον σύνδεσμο (4) με το πηνίο χρησιμοποιώντας

τα παρεχόμενα παρελκόμενα (5) και (6).

24V või

220V

max 2 A

Συνδέστε τα καλώδια του συνδέσμου όπως υποδεικνύεται

και τοποθετήστε τον στη θέση του CDS303 του ρελέ 1.

Αποσυναρμολόγηση του ελέγχου έγχυσης λαδιού

Αφαιρέστε το κουμπωτό πηνίο χρησιμοποιώντας ένα

κατσαβίδι.

Väljas

Ο∆ΗΓΙΕΣ

ΣΥΜΠΙΕΣΤΕΣ VZH

Βαλβίδα

ελέγχου

έγχυσης λαδιού

Μονή έκδοση

Παρακολ-

ούθηση

στάθμης

λαδιού

Έκδοση ε πολλαπλή

A: Αριθμός μοντέλου

B: Σειριακός αριθμός

C: Ψυκτικό

D: Τάση τροφοδοσίας στο μετατροπέα συχνό-

τητας CDS303

E: Πίεση λειτουργίας περιβλήματος

F: Λιπαντικό πεπληρωμένο από το εργοστάσιο

G: Συχνότητα συμπιεστή & Μέγιστο ρεύμα

διακοπής

Tc (°C)

30-90 p/s

Te (°C)

-30 -20 -10 0 10 20

30-90 p/s

25-100 p/s

SH 6K

Kõrge P/R Madal P/R

R410A

2FRCC.EI.024.A1.27 © Danfoss Commercial Compressors 03/13

Βασικές συνδέσεις

- Ανάλογα με την έκδοση του μετατροπέα

συχνότητας, η θέση των μεμονωμένων συν-

δέσμων μπορεί να διαφέρει από αυτή που

παρουσιάζεται στο παρακάτω διάγραμμα.

- Να διασφαλίζετε πάντα ότι οι ακροδέκτες T1,

T2, T3 του συμπιεστή συνδέονται αντίστοιχα

με τους ακροδέκτες 96, 97, 98 του μετατροπέα

συχνότητας.

- Το καλώδιο του κινητήρα του συμπιεστή πρέπει

να είναι θωρακισμένο και το θωρακισμένο

τμήμα πρέπει να συνδέεται με τη γείωση και

στα δύο άκρα καλωδίου, τόσο στην πλευρά

του συμπιεστή όσο και στην πλευρά του με-

τατροπέα συχνότητας.

- Χρησιμοποιήστε ένα στυπιοθλίπτη καλωδίων

ηλεκτρομαγνητικής συμβατότητας (EMC) για

την εγκατάσταση των καλωδίων και τη σωστή

γείωση. Το μεταλλικό κουτί ακροδεκτών του

συμπιεστή έχει μια επιφάνεια χωρίς βαφή

γύρω από την οπή σύνδεσης για καλύτερη

αγωγιμότητα.

- Απαιτείται υποχρεωτικά ένα διακόπτη

ασφαλεία χαηλή πίεση για να αποφευ-

χθεί η λειτουργία του συπιεστή υπό κενό.

- Στην εκκίνηση, επαληθεύστε ότι ο συμπιε-

στής περιστρέφεται στη σωστή κατεύθυνση

και αντλεί.

230 V või 24V

～

max 2 A

L1 91 L1 W 98 T3

L2 92 L2 V 97 T2

L3 93 L3 U 96 T1

95 PE PE 99

39 39 Ana out COM

42 42 Ana out +

50 50 Ana out +10 V NC 03

53 53 Ana in 0 ± 10 V NO 02

54 54 Ana in 0 ± 10 V COM 01

55 55 Ana in COM

NC 06

NO 05

12 12 +24V COM 04

13 13 +24V

18 18 Dig in

19 19 Dig in

27 27 Dig in/out

29 29 Dig in/out

32 32 Dig in N- RS485 69 69

33 33 Dig in P+ RS485 68 68

20 20 Dig in COM COM RS485 61 61

37 37 Dig in

CDS303

RELEE 2 RELEE 1

Υπόνηα:

Ana: Αναλογικό

Dig: Ψηφιακό

in: Είσοδος

out: Έξοδος

COM: Κοινό

NC: Κανονικά

κλειστό

NO: Κανονικά

ανοιχτό

Ανοιχτός βρόχος Βρόχος επεξεργασίας

91, 92, 93: 3-φασική είσοδος ισχύος X X

95: Γείωση X X

39, 42 Αναλογική έξοδος - -

50: Αναλογική έξοδος - -

53: PLC+ (0 έως 10 V) X -

54: Αισθητήρας - - X

55: PLC- X -

12: Διακόπτης HP/LP X X

12: Εξωτερικό Εντός/Εκτός (NO) X X

13: Γεφυρωμένο από το εργοστάσιο με το 37 X X

13: Αισθητήρας + - X

18: Εξωτερικό Εντός/Εκτός (NO) X X

19: Ψηφιακή είσοδος - -

27: Διακόπτης HP/LP (NC) / διατάξεις ασφαλείας X X

29: Ψηφιακή είσοδος/έξοδος - -

32, 33 Ψηφιακή είσοδος - -

20: Ψηφιακή είσοδος Κοινή - -

37: Γεφυρωμένο από το εργοστάσιο με το 13 X X

98: Προς ακροδέκτη T3 του συμπιεστή X X

97: Προς ακροδέκτη T2 του συμπιεστή X X

96: Προς ακροδέκτη T1 του συμπιεστή X X

99: Προς σύνδεση γείωσης του συμπιεστή X X

02, 01:

Ρελέ 1 προς ηλεκτρομαγνητική βαλβίδα λαδιού

X X

06, 05, 04: Ρελέ 2 - -

69, 68: RS485 Bus - -

61: RS485 Bus Κοινό - -

Ο μετατροπέας συχνότητας CDS303 ρυθμίζεται από το

εργοστάσιο με παραμέτρους για την αρχή ελέγχου

ανοιχτού βρόχου βρόχου επεξεργασίας. Η αρχή ελέγχου

μπορεί να επιλεχθεί αλλάζοντας τις παραμέτρους στο

γρήγορο μενού «Quick menu».

Ανοιχτός βρόχος:

0 - 10 V έλεγχος

Μετατροπέας συχνότητας σε τρόπο λειτουργίας υποτελούς

Βρόχος επεξεργασίας:

4 - 20 mA έλεγχος

Μετατροπέας συχνότητας κάτω από τον δικό του

ελεγκτή PID

Συναρμολόγηση διακόπτη στάθμης λαδιού

Ηλεκτρικές συνδέσεις / Καλωδίωση

Εγκαταστήστε το βιδωτό οπτικό τμήμα στη

θύρα του διακόπτη στάθμης λαδιού. (Εγκατε-

στημένο από το εργοστάσιο στην έκδοση με

πολλαπλή του συμπιεστή VZH.)

1: Σύρμα παροχής ισχύος

2: Σύρμα παροχής ισχύος

3: Σύρμα εξόδου

4: Δεν χρησιμοποιείται

Εγκαταστήστε το ηλεκτρικό τμήμα πάνω στο

οπτικό τμήμα. Βεβαιωθείτε ότι η έξοδος του

καλωδίου είναι προς τα κάτω και κάθετη

∆είτε το σωστό διάγραα που αντιστοιχεί

σε οντέλα διαφορετική τροφοδοσία

ισχύο για τη σωστή καλωδίωση

OVDC

24VDC

Andur

Väline

Koormus / relee

24 VDC MUDEL

OVAC

24VAC

Andur

Väline

Koormus / relee

24 VAC MUDEL

Andur

Väline

Koormus / relee

230 VAC MUDEL

- : Προαιρετική σύνδεση X : Υποχρεωτική σύνδεση

Οδηγίε

1 - Εισαγωγή

Αυτές οι οδηγίες αφορούν τους σπειροειδείς

συμπιεστές Μεταβλητής Ταχύτητας VZH που

χρησιμοποιούνται για συστήματα κλιματισμού.

Παρέχουν απαραίτητες πληροφορίες σχετικά με

την ασφάλεια και τη σωστή χρήση αυτού του

προϊόντος.

2 – Χειρισμός και αποθήκευση

• Χειριστείτε τον συμπιεστή με προσοχή. Χρη-

σιμοποιήστε τις αποκλειστικές λαβές στη συ-

σκευασία. Χρησιμοποιήστε το ωτίο ανύψω-

σης του συμπιεστή και χρησιμοποιήστε

κατάλληλο και ασφαλή εξοπλισμό ανύψωσης.

• Αποθηκεύστε και μεταφέρετε τον συμπιεστή

σε όρθια θέση.

• Αποθηκεύστε τον συμπιεστή σε θερμοκρασία

μεταξύ -35°C και 55°C.

• Μην εκθέτετε τον συμπιεστή και τη συσκευα-

σία σε βροχή ή διαβρωτική ατμόσφαιρα.

3 – Μέτρα ασφαλείας πριν τη συναρμολόγηση

Ποτέ μην χρησιμοποιείτε τον συμπιεστή σε

εύφλεκτη ατμόσφαιρα.

• Η θερμοκρασία περιβάλλοντος του συμπιε-

στή δεν πρέπει να υπερβαίνει τους 50°C κατά

τη διάρκεια εκτός κύκλου.

• Τοποθετήστε τον συμπιεστή σε μία οριζόντια

επίπεδη επιφάνεια με κλίση μικρότερη των 3°.

• Η τροφοδοσία του συμπιεστή μπορεί να γίνει

μόνο μέσω μετατροπέα συχνότητας. Βεβαιω-

θείτε ότι ο μετατροπέας συχνότητας είναι ο

αποκλειστικός μετατροπέας που αρμόζει

στον συμπιεστή (μέγεθος ισχύος και τάση: εί-

σοδος & έξοδος). Η παράμετρος 1.13 του με-

τατροπέα συχνότητας παραθέτει τους πιθα-

νούς συνδυασμούς συμπιεστών, μετατροπέων

συχνότητας και ψυκτικών.

• Κατά την εγκατάσταση ενός VZH, χρησιμοποι-

ήστε εξοπλισμό τον οποίο διατηρείτε ειδικά

για ψυκτικά HFC και που δεν έχει χρησιμοποι-

ηθεί ποτέ για ψυκτικά CFC.

• Χρησιμοποιήστε καθαρούς και αφυδατωμέ-

νους χάλκινους σωλήνες ψυκτικής κλάσης και

υλικό συγκόλλησης από κράμα αργύρου.

• Χρησιμοποιήστε καθαρά και αφυδατωμένα

εξαρτήματα συστήματος.

• Η σωλήνωση που συνδέεται με τον συμπιεστή

πρέπει να είναι εύκαμπτη και στις 3 διαστά-

σεις για να αποσβένει τους κραδασμούς.

• Βεβαιωθείτε ότι η εγκατάσταση έχει εφοδια-

στεί με εξαρτήματα ασφαλείας υψηλής πίεσης

(π.χ. διακόπτη πίεσης, ανακουφιστική βαλβί-

δα πίεσης) για να αποφύγετε τη διάρρηξη

εξαρτημάτων που περιέχουν πίεση.

4 - Συναρμολόγηση

• Απελευθερώστε αργά την πλήρωση αζώτου

διαμέσου της θύρας schrader.

• Συνδέστε τον συμπιεστή στο σύστημα το συ-

ντομότερο δυνατόν για να αποφύγετε τη μό-

λυνση του λαδιού από την περιβαλλοντική

υγρασία.

• Αποφύγετε την εισαγωγή υλικών στο σύστη-

μα κατά την κοπή των σωλήνων. Ποτέ μην

ανοίγετε οπές σε σημεία όπου δεν μπορείτε

να αφαιρέσετε τα ρινίσματα.

• Εκτελέστε συγκολλήσεις με μεγάλη προσοχή

χρησιμοποιώντας την πλέον πρόσφατη τεχνι-

κή και απαερώστε τις σωληνώσεις με ροή αε-

ρίου αζώτου.

• Συνδέστε τις απαιτούμενες διατάξεις ασφα-

λείας και ελέγχου. Όταν χρησιμοποιείτε τη

θύρα schrader για αυτό το σκοπό, αφαιρέστε

την εσωτερική βαλβίδα.

5 – Ανίχνευση διαρροών

Ποτέ μην θέτετε υπό πίεση το σύστημα με

οξυγόνο ή ξηρό αέρα. Θα μπορούσε να προκληθεί

πυρκαγιά ή έκρηξη.

• Μην χρησιμοποιείτε χρωστική για την ανί-

χνευση διαρροής.

• Εκτελέστε μία δοκιμή ανίχνευσης διαρροής

στο ολοκληρωμένο σύστημα.

• Η πίεση δοκιμής της χαμηλής πλευράς δεν

πρέπει να υπερβαίνει τα 30 bar.

• Όταν ανακαλύψετε κάποια διαρροή, επισκευ-

άστε την και επαναλάβετε την ανίχνευση δι-

αρροής.

6 – Ξήρανση κενού

• Ποτέ μην χρησιμοποιείτε τον συμπιεστή για

να εκκενώσετε το σύστημα.

• Συνδέστε μία αντλία κενού και στις δύο πλευ-

ρές LP & HP.

• Εκκενώστε το σύστημα στα 500 µm Hg

(0,67 mbar) απόλυτης πίεσης.

• Μην χρησιμοποιείτε μεγγόμετρο και μην

εφαρμόζετε ισχύ στον συμπιεστή ενόσω βρί-

σκεται υπό κενό καθώς αυτό μπορεί να προ-

καλέσει εσωτερική βλάβη.

7 – Ηλεκτρικές συνδέσεις

• Σβήστε και απομονώστε την παροχή ρεύμα-

τος. Δείτε την προηγούμενη σελίδα για λεπτο-

μέρειες σχετικά με την καλωδίωση.

• Ο συμπιεστής προστατεύεται έναντι υπερέ-

ντασης μέσω του μετατροπέα συχνότητας.

Ακολουθήστε τους τοπικούς κανονισμούς

σχετικά με την προστασία της γραμμής ισχύος.

Ο συμπιεστής πρέπει να συνδέεται με τη γείωση.

• Όλα τα ηλεκτρικά εξαρτήματα πρέπει να επι-

λέγονται σύμφωνα με τα τοπικά πρότυπα και

τις απαιτήσεις του συμπιεστή.

• Ανατρέξτε στα σχέδια για τις τυπικές συνδέ-

σεις των καλωδίων και εξετάστε το ειδικό διά-

γραμμα καλωδίωσης που βρίσκεται στη συ-

σκευασία του μετατροπέα συχνότητας. Για

περαιτέρω πληροφορίες, ανατρέξτε στις κα-

τευθυντήριες οδηγίες εφαρμογής.

• Ακολουθήστε πιστά την οδηγία εγκατάστα-

σης του μετατροπέα συχνότητας:

- Τοποθέτηση: Το πλαίσιο βάσης του μετα-

τροπέα συχνότητας πρέπει να είναι πολύ

καλά στερεωμένο στο στήριγμα για να δι-

ασφαλιστεί πολύ καλή συνέχεια μεταξύ

του δυναμικού γείωσης όλων των ηλεκτρι-

κών πινάκων και ηλεκτρικών κιβωτίων του

συστήματος.

- Καλωδίωση: Όλα τα καλώδια ελέγχου

πρέπει να είναι θωρακισμένου σχεδια-

σμού. Το καλώδιο για την τροφοδοσία του

ηλεκτροκινητήρα πρέπει και αυτό να είναι

θωρακισμένου σχεδιασμού. Η σωστή γείωση

του καλύμματος θωράκισης πρέπει να

εκτελεστεί χρησιμοποιώντας τη μέθοδο

που παρουσιάζεται στα σχέδια, κάθε φορά

που αυτό πρέπει να γειωθεί σε κάθε άκρο

των καλωδίων. Ξεχωριστές κλίνες καλωδίων

πρέπει να χρησιμοποιηθούν για τον έλεγχο

και την τροφοδοσία του κινητήρα.

• Ο μετατροπέας συχνότητας διασφαλίζει άμε-

ση προστασία του κινητήρα και οι παράμε-

τροι που ρυθμίζονται από το εργοστάσιο είναι

τέτοιες που προστατεύουν τον κινητήρα από

όλες τις δυσλειτουργίες του ρεύματος. Δεν

απαιτείται εξωτερική υπερφόρτωση.

• Ρυθμίστε τις παραμέτρους του μετατροπέα

συχνότητας σύμφωνα με τις συστάσεις της

Danfoss για τον μετατροπέα συχνότητας

CDS303 και τον συμπιεστή μεταβλητής ταχύ-

τητας VZH.

8 – Πλήρωση του συστήματος

• Αφήστε τον συμπιεστή απενεργοποιημένο.

• Γεμίστε το ψυκτικό σε υγρή φάση μέσα στην

πλευρά εξόδου του συμπυκνωτή ή του συλλέ-

κτη υγρού. Η πλήρωση πρέπει να είναι όσο το

δυνατόν πλησιέστερα στην ονομαστική πλή-

ρωση του συστήματος για να αποφευχθεί η

λειτουργία με χαμηλή πίεση και η υπερβολική

υπερθέρμανση.

Συμπιεστής Όριο πλήρωσης ψυκτικού

(kg)

VZH088 5,9

VZH117 7,9

VZH170 13,5

Πάνω από αυτό το όριο: προστατέψτε τον συ-

μπιεστή από τον πλημμυρισμό υγρού με έναν

κύκλο εκκένωσης ψυκτικού όχι χαμηλότερο

από 2,3 bar (g) ή έναν διαχωριστή υγρού στη

γραμμή αναρρόφησης.

• Για να αποφύγετε την υπερπλήρωση, ποτέ

μην αφήνετε τον κύλινδρο πλήρωσης συνδε-

δεμένο στο κύκλωμα.

9 – Επαλήθευση πριν τη θέση σε λειτουργία

Χρησιμοποιήστε διατάξεις ασφαλείας όπως

διακόπτη πίεσης ασφαλείας και μηχανική ανα-

κουφιστική βαλβίδα που συμμορφώνονται τόσο

με τους γενικούς όσο και με τους τοπικούς ισχύ-

οντες κανονισμούς και πρότυπα ασφαλείας. Βε-

βαιωθείτε ότι λειτουργούν και έχουν ρυθμιστεί

σωστά.

Ελέγξτε ότι οι ρυθμίσεις των διακοπτών υψηλής

πίεσης και των ανακουφιστικών βαλβίδων δεν

υπερβαίνουν την μέγιστη πίεση λειτουργίας

οποιουδήποτε εξαρτήματος του συστήματος.

• Απαιτείται υποχρεωτικά ένας διακόπτης χα-

μηλής πίεσης για να αποφευχθεί η λειτουργία

υπό κενό. Ελάχιστη ρύθμιση 1,5 bar (g).

• Επαληθεύστε ότι όλες οι ηλεκτρικές συνδέσεις

είναι σωστά στερεωμένες και σε συμμόρφωση

με τους τοπικούς κανονισμούς.

• Η λειτουργία του θερμαντήρα στροφαλοθα-

λάμου είναι ρυθμισμένη από το εργοστάσιο

σε "απενεργοποιημένη". Δεν πρέπει να χρησι-

μοποιηθεί για τον VZH170 αλλά θα μπορούσε

να χρησιμοποιηθεί για τον VZH088/117. Στην

περίπτωση προεπιλογής, απαιτείται ένας εξω-

τερικός θερμαντήρας στροφαλοθαλάμου.

• Μετά τη θέση σε λειτουργία συνιστάται εντόνως

να διατηρείτε τον μετατροπέα συχνότητας

πάντα ενεργοποιημένο.

10 – Εκκίνηση

• Όλες οι βαλβίδες λειτουργίας πρέπει να είναι

στην ανοικτή θέση.

• Εξισορροπήστε την πίεση HP/LP.

• Ενεργοποιήστε τον συμπιεστή. Θα πρέπει να

ξεκινήσει αμέσως.

• Αν ο συμπιεστής δεν εκκινείται, επαληθεύστε

ότι είναι συνδεδεμένος με τον μετατροπέα

συχνότητας. Ελέγξτε τις συνδέσεις των ακρο-

δεκτών ισχύος. Αν αυτοί οι έλεγχοι δεν αποκα-

λύψουν κάποια ανωμαλία, ελέγξτε τα τυλίγματα

του κινητήρα με ένα ωμόμετρο.

• Ελέγξτε τον πίνακα ελέγχου του μετατροπέα

συχνότητας: Αν παρουσιάζεται κάποιος συνα-

γερμός, ελέγξτε τις καλωδιώσεις και ιδιαίτερα

την πολικότητα των καλωδίων ελέγχου. Αν

πα-

ρουσιάζεται κάποιος συναγερμός, ανατρέξτε

στο εγχειρίδιο εφαρμογής του μετατροπέα

συχνότητας. Επαληθεύστε ιδιαίτερα το συν-

δυασμό του συμπιεστή, του μετατροπέα

συχνότητας και του ψυκτικού.

• Ελέγξτε τα επίπεδα της έξαρσης ρεύματος και

της τάσης στην παροχή. Οι τιμές για τον ηλε-

κτροκινητήρα του συμπιεστή μπορούν να εμ-

φανιστούν απευθείας στον πίνακα ελέγχου

του μετατροπέα συχνότητας.

• Η βέλτιστη υπερθέρμανση αναρρόφησης του

συμπιεστή είναι γύρω στα 6K. Η μέγιστη επι-

τρεπόμενη υπερθέρμανση είναι 30K.

Οδηγίες

Produktspecifikationer

Varumärke:	Danfoss
Kategori:	Kompressor
Modell:	PSH038-051-064-077

Behöver du hjälp?

Om du behöver hjälp med Danfoss PSH038-051-064-077 ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Kompressor Danfoss Manualer

Danfoss PSH038-051-064-077 Bruksanvisning

22 Augusti 2024

Kompressor Manualer

Nyaste Kompressor Manualer

Nilfisk VHC200 Bruksanvisning

27 Oktober 2024

Senco PC1251 Bruksanvisning

21 Oktober 2024

Einhell TC-AC 420/50/10 V Bruksanvisning

21 Oktober 2024

Hyundai HY3200S Bruksanvisning

21 Oktober 2024

MSW -SPS-24 Bruksanvisning

15 Oktober 2024

MSW -UVRSRI Bruksanvisning

15 Oktober 2024

Ferm CRM1027 FCO-1524 Bruksanvisning

13 Oktober 2024

Ferm SGM1011 Bruksanvisning

9 Oktober 2024

Ozito ACP-2115K Bruksanvisning

9 Oktober 2024

Metabo EC 2510E Bruksanvisning

3 Oktober 2024
