Sida 1/12
Rivelatore di movimento e crepuscolare RF
RF movement and twilight sensor
Détecteur de mouvement avec interrupteur crépusculaire RF
Detector de movimiento con crepuscular RF
Bewegungsaufnehmer mit Dämmerungsschalter RF
GW 10 811 - GW 12 811 - GW 14 811
Attenzione ! La sicurezza dell'apparecchio è garantita solo attenendosi
alle istruzioni qui riportate. Pertanto è necessario leggerle e conservarle.
I prodotti della gamma Chorus devono essere installati conformemente a
quanto previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico
e similare, in ambienti non polverosi ed ove non sia necessaria una
protezione speciale contro la penetrazione di acqua.
L'organizzazione di vendita GEWISS é a disposizione per chiarimenti e
informazioni tecniche.
Warning ! The safety of this appliance is only guaranteed if all the
instructions given here are followed scrupulously.
These should be read thoroughly and kept in a safe place.
Chorus product series can be installed in compliance with the requirements of
HD 384 / IEC364 standards covering equipment for domestic and similar uses
in a dust-free environment and where no special protection against the
penetration of water is required. The GEWISS sales organization is ready to
provide full explanations and technical data on request.
Attention ! La sécurité de l’appareil n’est garantie que si l’on respecte les
instructions mentionnées ci-joint.
Il est donc nécessaire de les lire avec attention et de bien les conserver.
Les produits de la gamme Chorus doivent être installés en conformité avec les
normes HD 384 / IEC364 sur les appareils à usage domestique et similaire,
dans des milieux non poussiéreux et où il n'est pas nécessaire d' avoir une
protection spéciale contre la pénétration d'eau.
L'organisation de vente GEWISS est à votre disposition pour toute élucidation
ou information technique.
Atención ! La seguridad del aparato está garantizada sólo si se respetan
las instrucciones aquí incluidas. Por lo tanto es necesario leerlas y
conservalas.
Según lo dispuesto por las normas HD 384 / IEC364 referidas a los
aparatos para uso doméstico y similar, los productos de la gama Chorus
se pueden instalar en ambientes no polvorientos y en los lugares donde no
se requiere una protección especial contra la penetración del agua.
La organización de ventas GEWISS está a su disposición para aclaraciones
e informaciones técnicas.
Achtung ! Die Sicherheit des Geräts ist nur durch Einhalten der hier
aufgeführten Anleitungen gewährleistet.
Diese müssen daher aufmerksam durchgelesen und sorgfältig
aufbewahrt werden.
Die Produkte der Reihe Chorus sind für die Installation gemäß den
Bestimmungen der Normen HD 384 / IEC364 bezüglich Haushaltsgeräte
u.ä. in staubfreien Räumen und in Räumen, in denen keine spezielle
Absicherung gegen das Eindringen von Wasser erforderlich ist, bestimmt.
Die GEWISS-Verkaufsorganisation steht Ihnen für weitere technische
Informationen gerne zur Verfügung.
GW 10 816 - GW 12 816 - GW 14 816
2
Descrizione
Il rilevatore di movimento con crepuscolare, in base all’intervento dei sensori di cui
è dotato, invia comandi radio verso attuatori della serie CHORUS, quali:
• moduli di uscita 3A,
• moduli di uscita 16A.
l rilevatore è dotato di un led verde (A) di segnalazione e di un pulsante (B), utilizzato
per inviare un comando, durante l’associazione con i moduli di uscita.
La regolazione della soglia crepuscolare avviene mediante un potenziometro (C).
Il funzionamento dei sensori può essere indipendente, oppure correlato, permettendo
di definire 3 diverse modalità di funzionamento:
• sensore di movimento
• sensore di movimento + crepuscolare
• sensore crepuscolare.
Le 3 modalità possono essere contemporaneamente abilitate: è possibile quindi
utilizzare il rilevatore come sensore di movimento per gestire alcuni moduli di uscita
e come sensore crepuscolare per gestirne altri.
Le modalità di funzionamento sono selezionate attraverso un dip-switch (D):
Configurazione
Il modulo consente di realizzare associazioni con attuatori distinti, ai quali è possibile
inviare comandi differenziati ed indipendenti, in base alle modalità di funzionamento
selezionate. Per realizzare l’associazione, è necessario abilitare la modalità di
funzionamento che si intende utilizzare per comandare gli attuatori interessati,
secondo quanto riportato nella tabella:
e, successivamente, dopo aver posto il modulo di uscita voluto in apprendimento
configurazione, premere il pulsante frontale per consentire l’invio del messaggio di
comando. In questa fase deve essere abilitata una sola modalità per volta.Al temine della
fase di configurazione è possibile abilitare più di una modalità, contemporaneamente.
Funzionamento
Le modalità di funzionamento del rilevatore sono determinate in base alla selezione
operata sul dip switch.
Sensore di movimento
In abbinamento con un modulo di uscita 3A o 16A in funzionamento TEMPORIZZATO,
ad esempio per il comando automatico luci di un corridoio, si ottiene l’accensione
della luce (ON) all’intervento del sensore di movimento. Lo spegnimento delle luci
(OFF) avviene automaticamente allo scadere della temporizzazione impostata
sull’attuatore.
L’associazione con un modulo di uscita 3A o 16A in funzionamento TEMPORIZZATO
è l’unica realizzabile in questa modalità.
Sensore di movimento + crepuscolare
In abbinamento con un modulo di uscita 3A o 16A in funzionamento TEMPORIZZATO,
ad esempio per il comando automatico luci di un garage, si ottiene l’accensione della
luce (ON) all’intervento del sensore di movimento se la luminosità ambientale è
inferiore alla soglia di intervento del sensore crepuscolare. Lo spegnimento delle luci
(OFF) avviene automaticamente allo scadere della temporizzazione impostata
sull’attuatore.
L’associazione con un modulo di uscita 3A o 16A in funzionamento TEMPORIZZATO
è l’unica realizzabile in questa modalità.
Sensore crepuscolare
In abbinamento con un modulo di uscita 3A o 16A in funzionamento BISTABILE, ad
esempio per il comando automatico luci del giardino, si ottiene l’accensione della
luce (ON) all’intervento del sensore crepuscolare se la luminosità ambientale è
inferiore alla soglia impostata, lo spegnimento delle luci (OFF) avviene quando la
luminosità ambientale supera la soglia.
In questa modalità, oltre a quella descritta, è possibile realizzare anche l’associazione
con un modulo di uscita 3A o 16A in funzionamento TEMPORIZZATO.
Regolazione soglia sensore crepuscolare
La regolazione della soglia di intervento del sensore crepuscolare è realizzata nel
modo seguente:
• abilitare la modalità di funzionamento sensore crepuscolare o sensore di
movimento + crepuscolare, tramite il dip-switch;
• premere il pulsante di trasmissione per almeno 3 secondi : il led verde si accende
se il livello di luminosità (lux) rilevato in quel momento è minore del valore della
soglia impostata;
• agire sul potenziometro per impostare la soglia fino al valore desiderato, in relazione
al livello di luminosità misurato dal sensore, controllando lo stato del led verde.
Dopo 30 secondi, il modulo esce automaticamente dalla modalità di regolazione.
Segnalazioni
Trasmissione di un comando
Un lampeggio singolo del led verde indica l’avvenuta trasmissione di un comando radio.
Batterie in esaurimento
Cinque lampeggi del led verde indicano che le batterie sono in fase di esaurimento.
La condizione viene segnalata:
• automaticamente, in corrispondenza dell’intervento del rilevatore, se sono
abilitate le modalità sensore di movimento o sensore di movimento +
crepuscolare;
• premendo il pulsante frontale, in tutte le modalità di funzionamento.
Il funzionamento del rilevatore è comunque garantito. In tal caso è necessario
procedere quanto prima alla sostituzione delle batterie.
Soglia di intervento sensore crepuscolare
Quando il rilevatore è in modalità di regolazione della soglia crepuscolare, il led verde
è acceso quando il livello di luminosità rilevato è minore della soglia impostata,
spento se maggiore.
Installazione
ATTENZIONE
• Prima dell’installazione assicurarsi che i moduli di uscita associati, ricevano
correttamente i comandi.
• Nella fase di installazione rispettare il verso di montaggio indicato sul prodotto ( ).
UP
I T A L I A N O

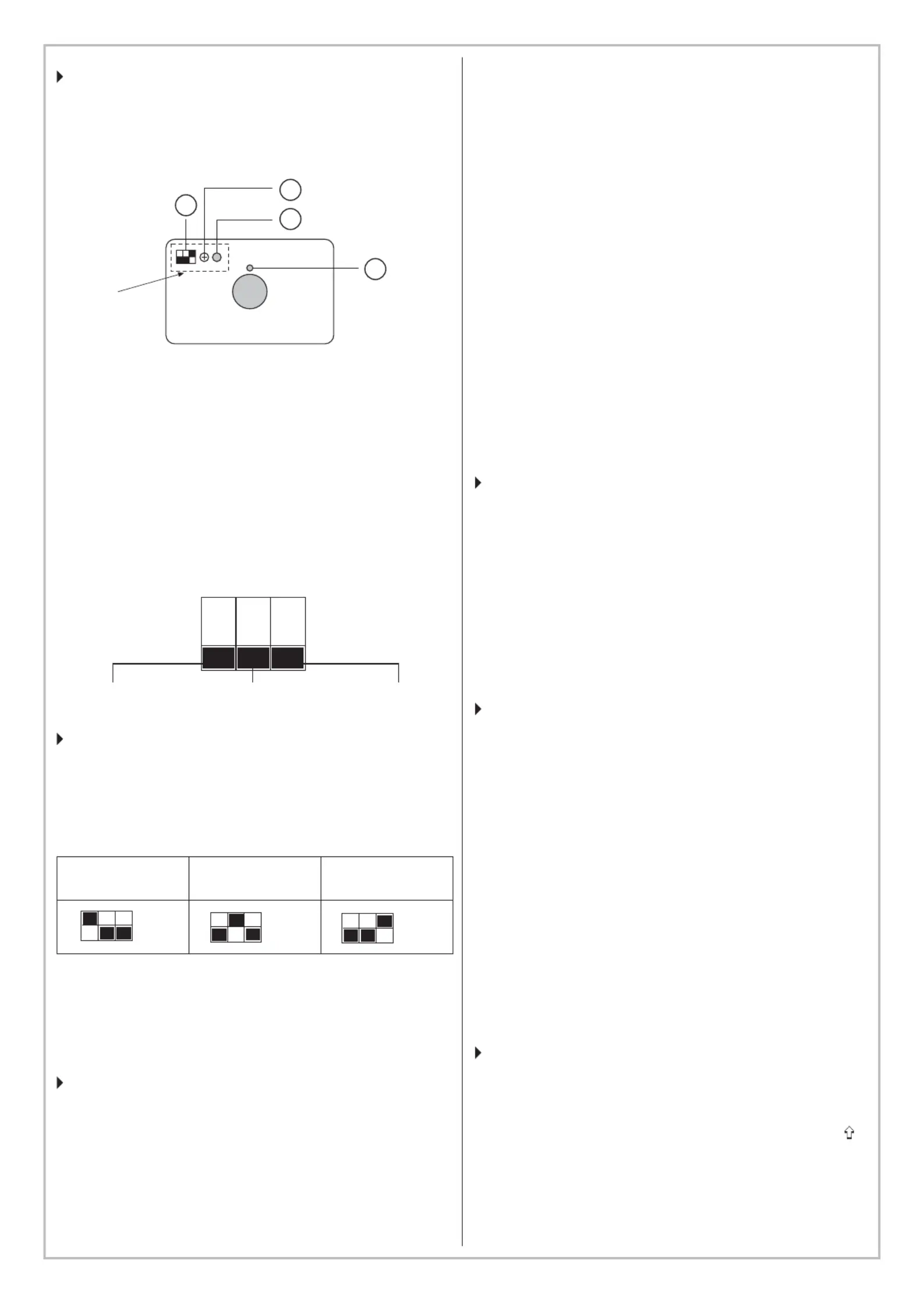

Dip-Switch di selezione
funzionamento
Regolazione soglia crepuscolare
Pulsante di trasmissione
associazione
Led verde
di segnalazione
Accessibile
rimuovendo la placca
D
C
B
A
Sensore di movimento Sensore di movimento + crepuscolare Sensore crepuscolare
Modalità abilitata
Modalità non abilitata
ON
OFF
ON
OFF
ON
OFF
ON
OFF
Modalità di funzionamento
sensore di movimento
Modalità di funzionamento
sensore di movimento
+ crepuscolare
Modalità di funzionamento
sensore crepuscolare
3
Montaggio placche Chorus
Sostituzione batterie
Non disperdere le batterie scariche nell’ambiente
n.3 batterie alcaline 1,5V, tipo AAA
Dati tecnici
- Temperatura operativa -5° +40°C
- Frequenza radio 868 MHz
- Portata radio 100 m in campo libero
- Alimentazione a batteria, 3 x 1,5V alcaline tipo AAA
- Campo di regolazione soglia crepuscolare 10 ÷ 500 lux
- Raggio d'azione IR 8 m
- Angolo di rilevazione vert. sensore di movimento 52,5°
- Angolo di rilevazione orizz. sensore di movimento 105°
- Dimensioni max (B x L x H) 118 x 90 x 20 mm
Montaggio con tasselli
Montaggio con biadesivo
Montaggio su scatola 3 posti
Applicare la striscia isolante adesiva, in dotazione.
(Solo per placche colore cromo e oro.)
