FUNZIONE
Il GW90787 è un rivelatore di movimento KNX, che grazie alla sua classe
di protezione IP 55 è utilizzabile sia per l’interno che per l’esterno.
È in grado di coprire un'area frontale di 220° con un raggio d'azione fino a
16 m, mentre per i primi 4 m l'area di copertura si estende a 360°.
I comandi per la regolazione della luminosità, del tempo, della sensibilità
(raggio dazione) nonché l’area di programmazione ed un LED rosso
utilizzato per la programmazione sono situati sotto il coperchio.
La programmazione dell’indirizzo fisico avviene con l’aiuto di un magnete di
programmazione (non fornito in dotazione).
Il dispositivo può essere montato a parete o a soffitto senza ulteriori
accessori e può essere fissato sugli angoli o a palo mediante il supporto di
montaggio disponibile come accessorio (codice articolo GW 90 782).
Un LED funzionale integrato nella testa sensore si accende nel caso di un
movimento rilevato e facilita così l’orientamento del dispositivo sul luogo
d’installazione.
A scelta è possibile disabilitare il LED tramite un parametro di
programmazione. Grazie alla testa del sensore regolabile orizzontalmente,
verticalmente ed assialmente è possibile adeguare il campo d’azione in
maniera ottimale alle caratteristiche del luogo. Inoltre possono essere
escluse dal raggio d’azione le zone indesiderate o eventuali fonti di disturbo
(come ad esempio alberi) grazie alle mascherine incluse nella fornitura.
Lapparecchio è predisposto con un sensore di luce, la cui soglia di
luminosità può essere regolata da circa 3 fino a 1000 Lux.
A seconda dellapplicazione è possibile utilizzare lapparecchio come
interruttore crepuscolare o abbinare la soglia di luminosità alla rilevazione di
movimento.
All’interno di un sistema è possibile abbinare più rivelatori di movimento tra
loro. L’alimentazione avviene tramite la linea Bus. Non è necessario nessun
ulteriore collegamento alla rete di alimentazione. Essendo la linea Bus
direttamente collegata alla morsettiera situata nella scatola di connessione a
parete, non è necessario alcun morsetto di collegamento Bus.
Prodotti:
- A scatola di connessione a parete
- B parte superiore
- C coperchio
- D testa sensore
- E pin di collegamento
- F ingresso cavi per la linea Bus da sotto
- G ingresso cavi per la linea Bus da dietro
- H morsettiera per la connessione della linea Bus e l’inserimento dei pin
- A regolatore di sensibilità
- B temporizzatore
- C regolatore di luminosità
- D LED funzionale, si accende ad ogni movimento rilevato
- E sensore di luminosità
- F area per la programmazione con il magnete
- G LED di programmazione
RIVELATORE DI MOVIMENTO
KNX PER ESTERNO
Articolo n.
GW 90 787
A
B
C
D
E
H
G
F
A
E
F
G
B
C
D
SCELTA DEL SITO DI INSTALLAZIONE
Spiegazione dei simboli utilizzati
Esatto
Non ottimale
Sbagliato
PERICOLO
Rischio di vita dovuto a corrente elettrica.
Tutte le operazioni sull'apparecchiatura devono essere eseguite da
personale tecnico. Attenersi alle normative vigenti e alle linee guida
per i prodotti KNX.
Nella scelta del luogo idoneo per l’installazione si deve tener conto di diversi
punti di vista affinché il rivelatore di movimento funzioni in maniera ottimale.

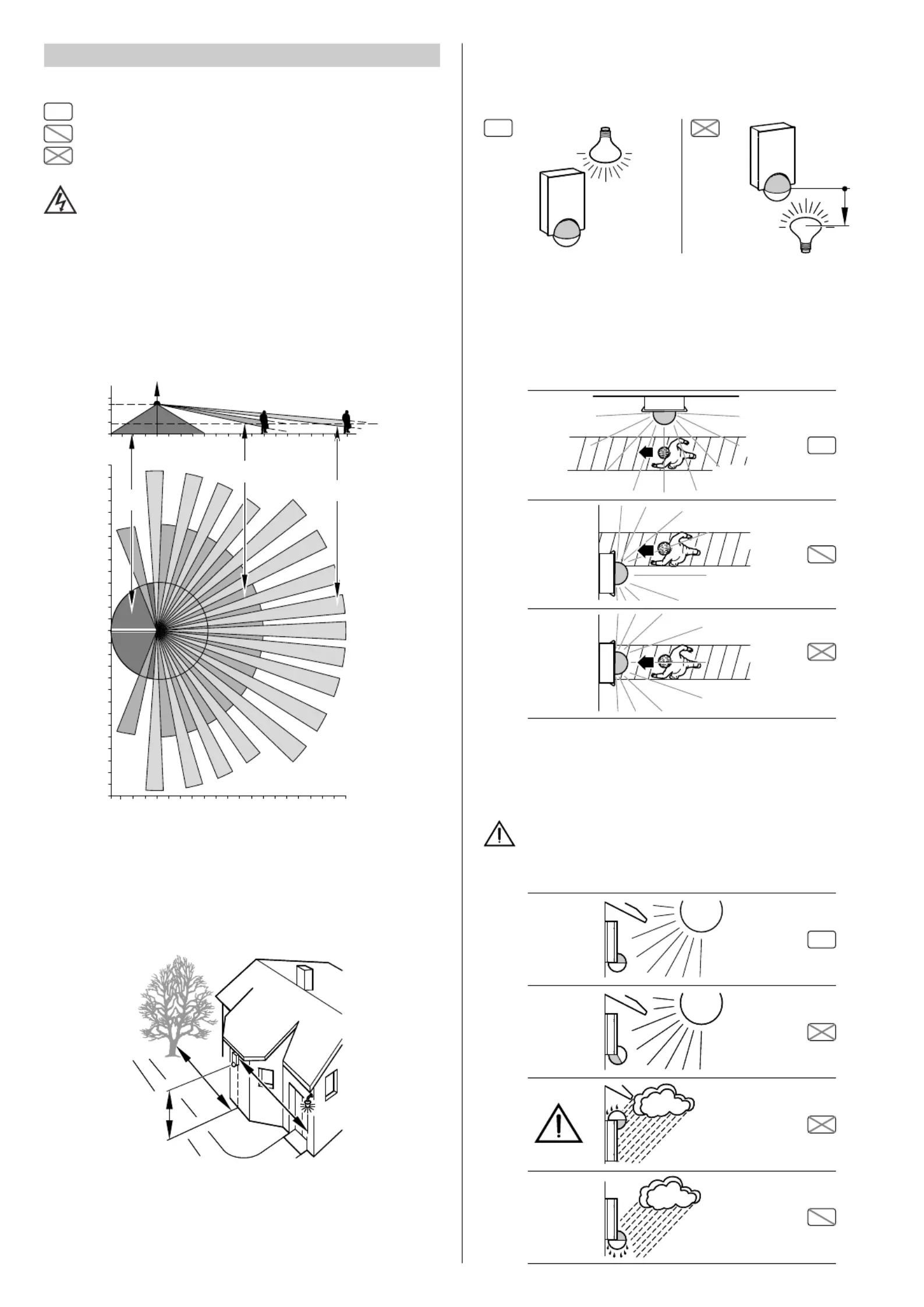

Nella figura di seguito riportata sono rappresentati i raggi dazione del
rivelatore GW 90 787. Si riferiscono a condizioni di temperatura medie con
un’altezza di montaggio di 2,50 m. Il raggio d’azione di un rivelatore di
movimento può subire variazioni in caso di sbalzi di temperatura.
- A zona di sicurezza interna con un angolo di rilevamento a 360° in un’area
di circa 4 m
- B zona di sicurezza intermedia con un angolo di rilevamento a 220° in
un‘area di circa 9 m x 18 m
- C zona di sicurezza esterna con un angolo di rilevamento a 220° in
un’area di circa 16 m x 28 m
- D Scegliere l’altezza di montaggio tra 2 m e 3 m. Per una sorveglianza
ottimale si consiglia un’altezza di 2,5 m rispetto al suolo.
- E Mantenere una distanza minima di 5 m da fonti di disturbo visivo.
Utilizzare eventualmente le mascherine incluse nella fornitura per
escludere determinate zone.
Non montare la sorgente luminosa al di sotto
del rivelatore
.
Il calore irradiato
dalla lampada può compromettere il buon funzionamento del rivelatore di
movimento e in determinate circostanze comportare l’accensione permanente
della luce.
- F Mantenere una distanza minima di 5 m tra la sorgente luminosa e il
rivelatore di movimento. Se non dovesse essere possibile mantenere tale
distanza, utilizzare le mascherine incluse nella fornitura per “eliminare” la
sorgente luminosa dal campo di rilevamento.
Montare il rivelatore di movimento, per quanto possibile, lateralmente
rispetto alla direzione di marcia.
Per evitare che i carichi collegati si attivino in seguito a fattori esterni,
il
rivelatore
deve essere montato possibilmente al riparo dalla pioggia e
dall’esposizione diretta ai raggi solari. Una goccia di pioggia per esempio,
che scorre sulla lente, può attivare il rivelatore di movimento.
Pericolo di danneggiamento!
In caso di montaggio errato l’acqua può penetrare all’interno
del rivelatore
e danneggiarlo. Montarlo sempre con la testa sferica rivolta verso il
basso.
OK
OK
OK
0
2
4
6
8
10
2
4
6
8
10
12
12
14
14
4
0
2,5m
m
4
0,8m
2 0
2
4
6
8
10
12
14
16m
0
2
4
6
8
10
12
14
16m
B
A
C
F
D
E
E
OK OK
OK
OK
OK
OK
OK
OK
OK
Se sono montati più rilevatori di movimento, questi devono essere
posizionati in maniera tale che i raggi d’azione dei singoli rilevatori si
sovrappongano:
MONTAGGIO

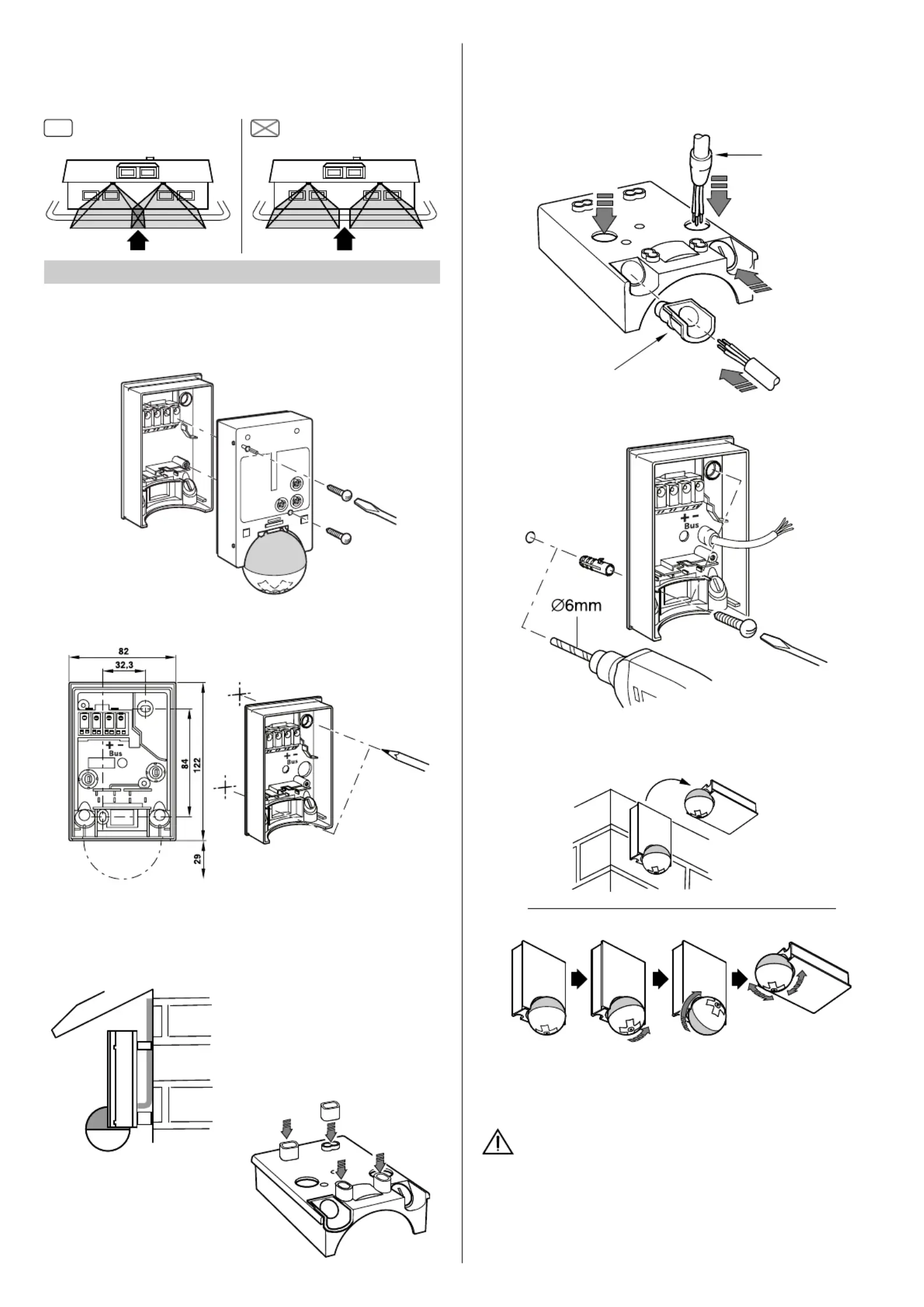

Corretto montaggio del rivelatore
1Svitare entrambe le viti e sfilare la scatola di connessione a parete
dallapparecchio.
2Disegnare i fori previsti sulla superficie di montaggio.
3Se si desidera introdurre la linea Bus sul retro dell'apparecchio, dall'alto,
applicare i quattro distanziatori inclusi nella fornitura sulla scatola di
connessione a parete.
- A: Inserimento della linea Bus dal retro: far scorrere la guaina di gomma
in dotazione sul cavo Bus.
- B: Inserimento della linea Bus dal basso: incidere linserto di gomma, incluso
nella fornitura, conformemente al diametro del cavo ed inserirlo nella scatola
di connessione a parete. Far passare quindi la linea Bus attraverso lo stesso.
4Fissare la scatola di connessione a parete.
Montaggio del rivelatore a soffitto
Per montare il rivelatore a soffitto, bisogna ruotare la testa del sensore.
Cambiare il senso di rotazione quando si è giunti ai finecorsa.
1Ruotare la testa del sensore fino alla battuta verso l’alto.
2Ruotare la testa del sensore fino alla battuta in senso orario.
3Allineare la testa del sensore.
Pericolo di danneggiamento!
In caso di montaggio errato la condensa d’acqua può danneggiare
l’apparecchio. Nel caso di soffitti inclinati, montare l’apparecchio in
maniera tale che la testa sferica sia rivolta verso il basso mantenendo
sempre un’inclinazione di 15-90°.
Con la testa sferica rivolta verso il basso, l’eventuale acqua di condensa può
fuoriuscire.
OK OK
B
A
12 3
