1 x 1
Afmetingen
1 x 3
1 x 4 1 x 5
220 mm
220 mm
330 mm
a
b
1 x 1 = 106,5 x 106,5 mm
1 x 2 = 106,5 x 213,0 mm
2 x 2 = 213,0 x 213,0 mm
1 x 3 = 106,5 x 319,5 mm
1 x 4 = 106,5 x 426,0 mm
1 x 5 = 106,5 x 532,5 mm
1 x 2 2 x 2
110 mm
110 mm
110 mm
a b
Omvang van de levering
01
02
03
04
05
06
07
08
1 x
1 x
1 x
2 x
1 x
1 x
1 x
1 x
Boorsjabloon
Functiehouder
Behuizing
Schroeven- en pluggenset
(ø 6 mm)
Veiligheidslijn
Systeemkabel en
afsluitweerstanden
(vanaf behuizing 2-voudig)
Bithouder en bit
Montagehandleiding
08
4020 05
06
Gehä use Auf put z 1 bis 5f ac h
de
Gehä use Auf put z 1 bis 5f ac h
Gehä use Auf put z 1 bis 5f ac h
Gehä use Auf put z 1 bis 5f ac h
fr
en
nl
03
07
01
Montagevoorbeelden
22 22
22 22
10 86 43 62 23/17
Montagehandleiding
nl
System 106
opbouwbehuizing 1- tot 5-voudig
Voor uw veiligheid
Deze handleiding maakt deel uit van het product
en moet aan de eindgebruiker worden
overhandigd.
Voor gebruik de handleiding lezen en de
instructies in acht nemen.
Montagevoorbeeld: opbouwbehuizing, 2-vouding.
Aansluiting en montage van elektrische
apparaten mogen uitsluitend worden
uitgevoerd door een elektrotechnicus!

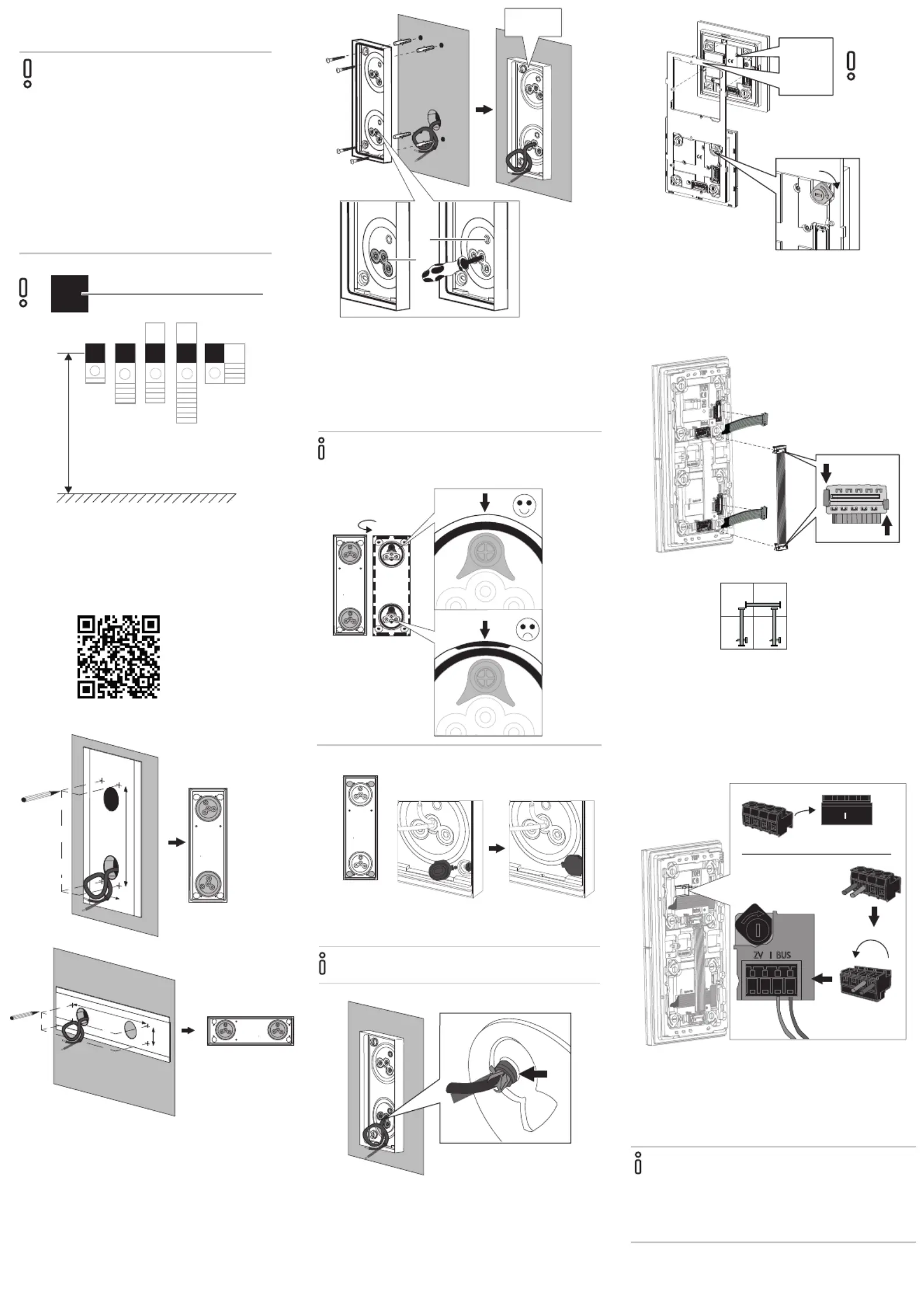

Montagevoorbereiding
1
11
1,5 m
Artikelnr. 5561 00 / 5567 00
1.
Montage
Let op de montage hoogte en
lengte van de kabel
2.
A
B
180°
3.
4.
5.
4x
System
TOP
System
„TOP“
Sys tem
TOP
System
Steckercodierung beachten!
6.
2x2
7.
B
A
180°
ZV BUS
De video voor de montage vindt u hier:
Aanbevolen montagehoogte cameramodule
(artikelnr. 5561 00) resp. displaymodule
(artikelnr. 5567 00) in acht nemen.
Kabeldoorvoer voor aansluitleiding nooit op
de hoogte van deze modules plannen!
Aanbeveling: Onderste kabeldoorvoer bij
verticale montage gebruiken.
De aansluitleiding mag max. 1,5 keer zo
lang zijn als de gebruikte opbouwbehuizing.
1. Boorsjabloon met de markeringen voor de
kabelinvoer overeenkomstig de montagewijze
(horizontaal/verticaal) uitlijnen en boorgaten
markeren. Het bijgevoegde
bevestigingsmateriaal is niet geschikt voor
warmtekoppelsystemen!
2. De afdichtingskappen voor de kabeldoorvoer
verwijderen. niet
Een opening (A) voor kabelinvoer selecteren en
met een rond voorwerp (geen kruissnede)
erdoorheen steken. Nooit het membraan (B)
gebruiken voor kabelinvoer!
Aansluitkabel volledig door de gekozen opening
leggen en opbouwbehuizing monteren.
Als de afdichtingskap bij de montage loskomt:
afdichtingskap weer aanbrengen en
controleren of deze goed bevestigd is, om de
dichtheid te waarborgen.
Stop wandschroefbevestiging stevig in de gleuf
drukken en controleren op correcte positie.
Bej gebruik van andere soorten schroeven:
de schroefkoppen mogen niet uitsteken.
Ommanteling van de aansluitleiding zo dicht
mogelijk bij de afdichtingskap strippen (zie pijl).
Het gestripte deel van de aansluitleiding mag
niet achter de afdichtingskap liggen, omdat de
dichtheid dan niet kan worden gewaarborgd.
Modules in functiehouder plaatsen
(TOP-markering in acht nemen) en vergrendelen
(slot schroeven-draaiers 4 x 0,8 mm). Zie voor
gedetailleerde informatie over de modules de
gebruiksaanwijzing van de afzonderlijke modules.
Eerst de afsluitweerstanden en dan de
systeemkabel aansluiten. Altijd een
afsluitweederstandop de eerste en laatste
module van de systeemkabel steken.
Aansluitkabel op lengte maken en verbinden
met steekklem (A). Steekklem 180° draaien (B)
en aansluiten op de aansluiting van de spraak-
of deurstationsmodule.
„TOP“
Op het module mogen geen bruggen worden
aangebracht tussen BUS en ZV. Het module
detecteert automatisch of een aanvullende
voedingseenheid is aangesloten.
Geen bruggen tussen BUS en ZV
8.
CLICK
9.
B
A
10.
GIRA
Girsiepen GmbH & Co KG
Elektro-Installations-Systeme
Industriegebiet Mermbach
Dahlienstraße
42477 Radevormwald
Postfach 1220
42461 Radevormwald
Tel.: +49 2195 602 - 0
Fax: +49 2195 602 - 191
www.gira.de
info@gira.deVeiligheidslijn (l: 120 mm) bevestigen.
Functiehouder in de opbouwbehuizing
draaien (A).
Geen kabels vastklemmen.
Op de positie van de kabels en de
veiligheidslijn letten!
Bij opbouwbehuizing 4- en 5-voudig extra
vastklikken (B) in acht nemen.
Opbouwbehuizing met bijgevoegde bit en
bithouder (beide goed bewaren!) afsluiten.
De schacht van de bithouder kan gemakkelijk
worden gebogen en verdraait, zodra het
aanhaalmoment van de afdichtingsbout is bereikt.
Na afgesloten montage alle spleetbreedtes resp.
dichtheid controleren.
Afdichtingsbout mag niet uitsteken.
