Läs nedan 📖 manual på svenska för Gossen Metrawatt SIRAX MT7100 (60 sidor) i kategorin Mätutrustning. Denna guide var användbar för 13 personer och betygsatt med 4.5 stjärnor i genomsnitt av 2 användare
Sida 1/60

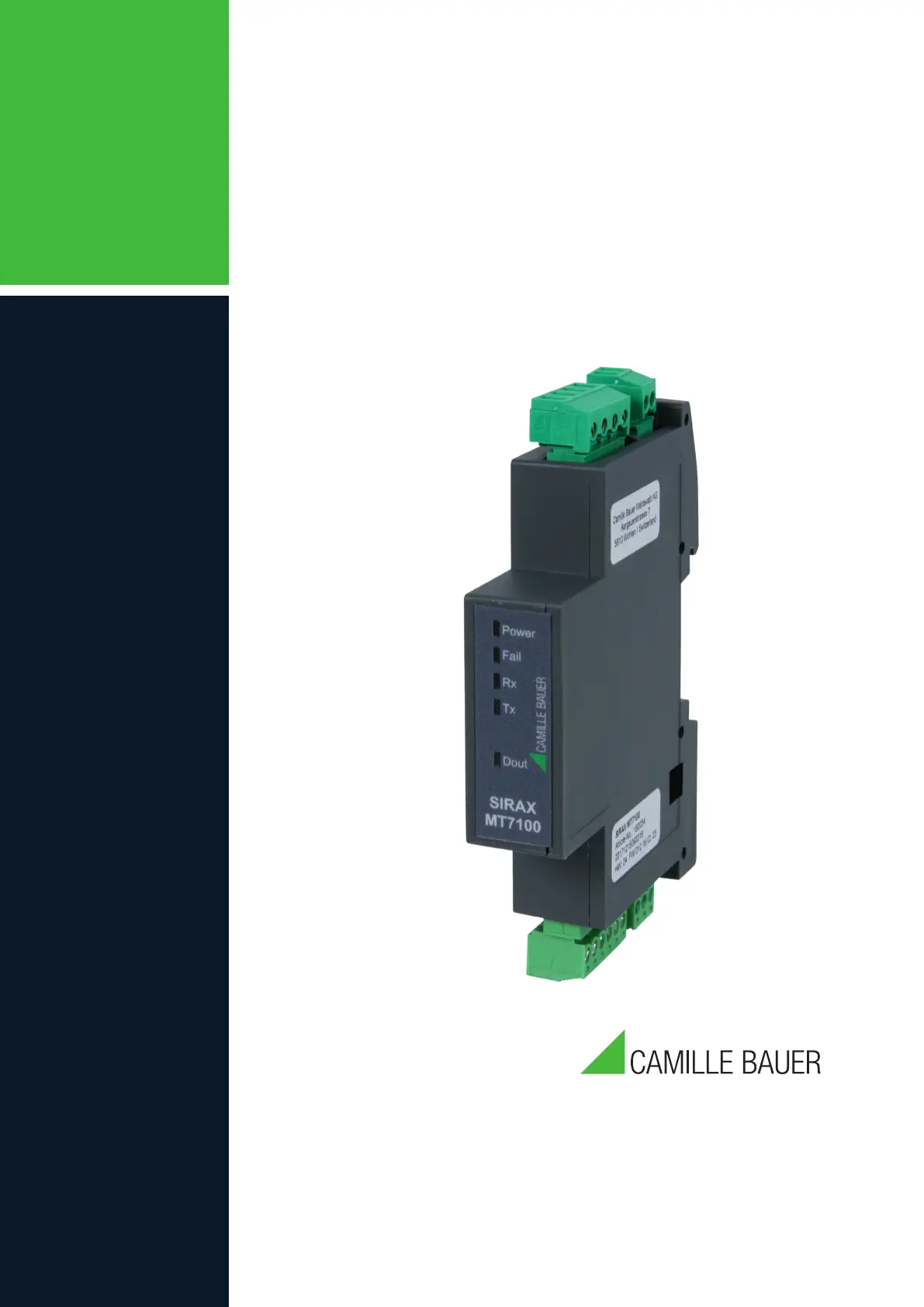

BETRIEBSANLEITUNG
Dreiphasen-Netzmessgerät SIRAX MT7100 / MT7150
Operating manual
Three phase meter SIRAX MT7100 / MT7150
Camille Bauer Metrawatt AG
Aargauerstrasse 7
CH-5610 Wohlen/Schweiz
Tel: +41 56 618 21 11
Fax: +41 56 618 21 21
info@cbmag.com
www.camillebauer.com

PM 1001941 000 00 Dreiphasen-Netzmessgerät SIRAX MT7100/MT7150 2/60
Inhaltsverzeichnis
1. Rechtliche Hinweise ……………………………………………………………………………………………………… 2
1.1 Sicherheits und Warnhinweise …………………………………………………………………………………………… 2
1.2 Qualifiziertes Personal …………………………………………………………………………………………………… 2
1.3 Bestimmungsgemässer Gebrauch ………………………………………………………………………………………… 3
1.4 Haftungsausschluss ……………………………………………………………………………………………………… 3
1.5 Rückmeldung …………………………………………………………………………………………………………… 3
1.6 Reparaturen und Änderungen ……………………………………………………………………………………………… 3
1.7 Kalibration und Neuabgleich ……………………………………………………………………………………………… 3
1.8 Entsorgung ……………………………………………………………………………………………………………… 4
1.9 Rücksendung …………………………………………………………………………………………………………… 4
2. Einleitung ………………………………………………………………………………………………………………… 3
2.1 Bestimmung des Dokukments …………………………………………………………………………………………… 3
2.2 Lieferumfang …………………………………………………………………………………………………………… 3
2.3 Weitere Unterlagen ……………………………………………………………………………………………………… 4
3. Funktionsbeschreibung ………………………………………………………………………………………………… 4
4. Montage und Installation ………………………………………………………………………………………………… 4
5. Elektrische Anschlüsse ………………………………………………………………………………………………… 4
6. Technische Daten ………………………………………………………………………………………………………… 5
7. Programmierung ………………………………………………………………………………………………………… 9
7.1 Programmierung über Software …………………………………………………………………………………………… 9
7.1.1 Konfiguration ……………………………………………………………………………………………………………10
7.2 Programmierung über Modbus Adress-Register ……………………………………………………………………………13
8. Kennzeichnung des Typenschildes ………………………………………………………………………………………31
9. Zeichenerklärung …………………………………………………………………………………………………………31
10. Masszeichnungen ………………………………………………………………………………………………………31
1. Rechtliche Hinweise
1.1 Sicherheits und Warnhinweise
In diesem Dokument werden Sicherheits- und Warnhinweise verwendet, welche zur persönlichen Sicherheit und vermeidung von Sachschäden
befolgt werden müssen.
Ein Nichtbeachten führt zu Tod oder schwerer Körperverletzung.
Ein Nichtbeachten kann zu Sach- oder Personenschäden führen.
Ein Nichtbeachten kann dazu führen, dass das Gerät nicht die erwartete Funktionalität erfüllt oder beschädigt wird.
Die Installation und Inbetriebnahme darf nur durch geschultes Personal erfolgen. Überprüfen Sie vor der Inbetriebnahme, dass:
- die maximalen Werte aller Anschlüsse nicht überschritten werden, siehe Kapitel "Technische Daten",
- die Anschlussleitungen nicht beschädigt und bei der Verdrahtung spannungsfrei sind
- Energierichtung und Phasenfolge stimmen.
Das Gerät muss ausser Betrieb gesetzt werden, wenn ein gefahrloser Betrieb (z.B. sichtbare Beschädigungen) nicht mehr möglich ist. Dabei
sind alle Anschlüsse abzuschalten. Das Gerät ist an unser Werk bzw. an eine durch uns autorisierte Servicestelle zu schicken.
Ein Önen des Gehäuses bzw. Eingri in das Gerät ist verboten. Das Gerät hat keinen eigenen Netzschalter. Achten Sie darauf, dass beim
Einbau ein gekennzeichneter Schalter in der Installation vorhanden ist und dieser vom Benutzer leicht erreicht werden kann.
Bei einem Eingri in das Gerät erlischt der Garantieanspruch.
Es ist zu beachten, dass die auf dem Typenschild angegebenen Daten eingehalten werden!
Es sind die landesüblichen Vorschriften bei der Installation und Auswahl des Materials der elektrischen Leitungen zu befolgen!
1.2 Qualifiziertes Personal
Das in diesem Dokument beschriebene Produkt darf nur von Personal gehandhabt werden, welches für die jeweilige Aufgabenstellung qualifiziert
ist. Qualifiziertes Personal hat die Ausbildung und Erfahrung um Risiken und Gefährdungen im Umgang mit dem Produkt erkennen zu können. Es
ist in der Lage die enthaltenen Sicherheits- und Warnhinweise zu verstehen und zu befolgen.

PM 1001941 000 00 Dreiphasen-Netzmessgerät SIRAX MT7100/MT7150 3/60
1.3 Bestimmungsgemässer Gebrauch
Das in diesem Dokument beschriebene Produkt darf nur für den von uns beschriebenen Anwendungszweck eingesetzt werden. Die in den tech-
nischen Daten angegebenen maximalen Anschlusswerte und zulässigen Umgebungsbedingungen müssen dabei eingehalten werden. Für den
einwandfreien und sicheren Betrieb des Gerätes wird sachgemässer Transport und Lagerung sowie fachgerechte Lagerung, Montage, Installati-
on, Bedienung und Wartung vorausgesetzt.
1.4 Haftungsausschluss
Der Inhalt dieses Dokuments wurde auf Korrektheit geprüft. Es kann trotzdem Fehler oder Abweichungen enthalten, so dass wir für die Vollstän-
digkeit und Korrektheit keine Gewähr übernehmen. Dies gilt insbesondere auch für verschiedene Sprachversionen dieses Dokuments. Dieses
Dokument wird laufend überprüft und ergänzt. Erforderliche Korrekturen werden in nachfolgende Versionen übernommen und sind via unsere
Webpage www.camillebauer.com verfügbar.
1.5 Rückmeldung
Falls Sie Fehler in diesem Dokument feststellen oder erforderliche Informationen nicht vorhanden sind, melden Sie dies bitte via E-Mail an:
customer-support@camillebauer.com
1.6 Reparaturen und Änderungen
Reparatur und Änderungen dürfen ausschließlich vom Hersteller durchgeführt werden. Önen Sie das Gehäuse des Gerätes nicht. Falls irgend-
welche unbefugten Änderungen am Gerät vorgenommen werden, erlischt der Garantieanspruch. Für Geräte, die nicht im Werk geönet wurden,
kann keine Gewährleistung oder Garantie übernommen werden. Wir behalten uns das Recht vor, das Produkt für Verbesserungen zu verändern.
1.7 Kalibration und Neuabgleich
Jedes Gerät wird vor der Auslieferung abgeglichen und geprüft. Der Auslieferungszustand wird erfasst und in elektronischer Form abgelegt. Die
Messunsicherheit von Messgeräten kann sich während des Betriebs ändern, falls z.B. die spezifizierten Umgebungsbedingungen nicht eingehal-
ten werden.
1.8 Entsorgung
Geräte dürfen nur fachgerecht entsorgt werden!
Die Entsorgung der Geräte und Bestandteile darf nur unter Einhaltung guter professioneller Praktiken und nationaler Vorschriften
entsorgt werden. Eine falsche Entsorgung kann die Umwelt gefährden.
1.9 Rücksendung
Alle an Camille Bauer Metrawatt AG gesandten Geräte müssen frei von allen gefährlichen Verunreinigungen sein (Säuren, Laugen, Lösungsmit-
teln, usw.). Benutzen Sie die Originalverpackung oder eine geeignete Transportverpackung zur Rücksendung des Geräts.
Beschädigung bei der Rücksendung
Für Schäden, die durch eine unsachgemäße Rücksendung hervorgerufen werden, wird keine Gewährleistung oder Garantie
übernommen.
2. Einleitung
2.1 Bestimmung des Dokuments
Dieses Dokument beschreibt die Dreiphasen-Netzmessgerät SIRAX MT7100 und MT7150. Es richtet sich an Installateure, Inbetriebsetzer,
Service- und Wartungspersonal.
Gültigkeitsbereich
Diese Betriebsanleitung ist für alle Varianten der Dreiphasen-Netzmessgerät SIRAX MT7100 und MT7150 gültig.
Vorkenntnisse
Allgemeine Kenntnisse der Elektrotechnik sind erforderlich. Für Montage und Anschluss wird die Kenntnis der landesüblichen Sicherheitsbestim-
mungen und Installationsnormen vorausgesetzt.
2.2 Lieferumfang
• Dreiphasen-Netzmessgerät SIRAX MT7100 oder MT7150 mit Montage-Set
• Sicherheitshinweise (de, en, fr, it, es, nl, cz)
2.3 Weitere Unterlagen
Folgende weitere Dokumente zum Gerät sind elektronisch via www.camillebauer.com verfügbar:
• Datenblatt (de, en)
• Sicherheitshinweise (de, en, fr, it, es, nl, cz) und Betriebsanleitung (de, en)
• Betriebsanleitung (de, en)
Produktspecifikationer
Varumärke: | Gossen Metrawatt |
Kategori: | Mätutrustning |
Modell: | SIRAX MT7100 |
