Sida 1/16
H61.0.24.6B-01
GREISINGER electronic GmbH
D - 93128 Regenstauf, Hans-Sachs-Straße 26

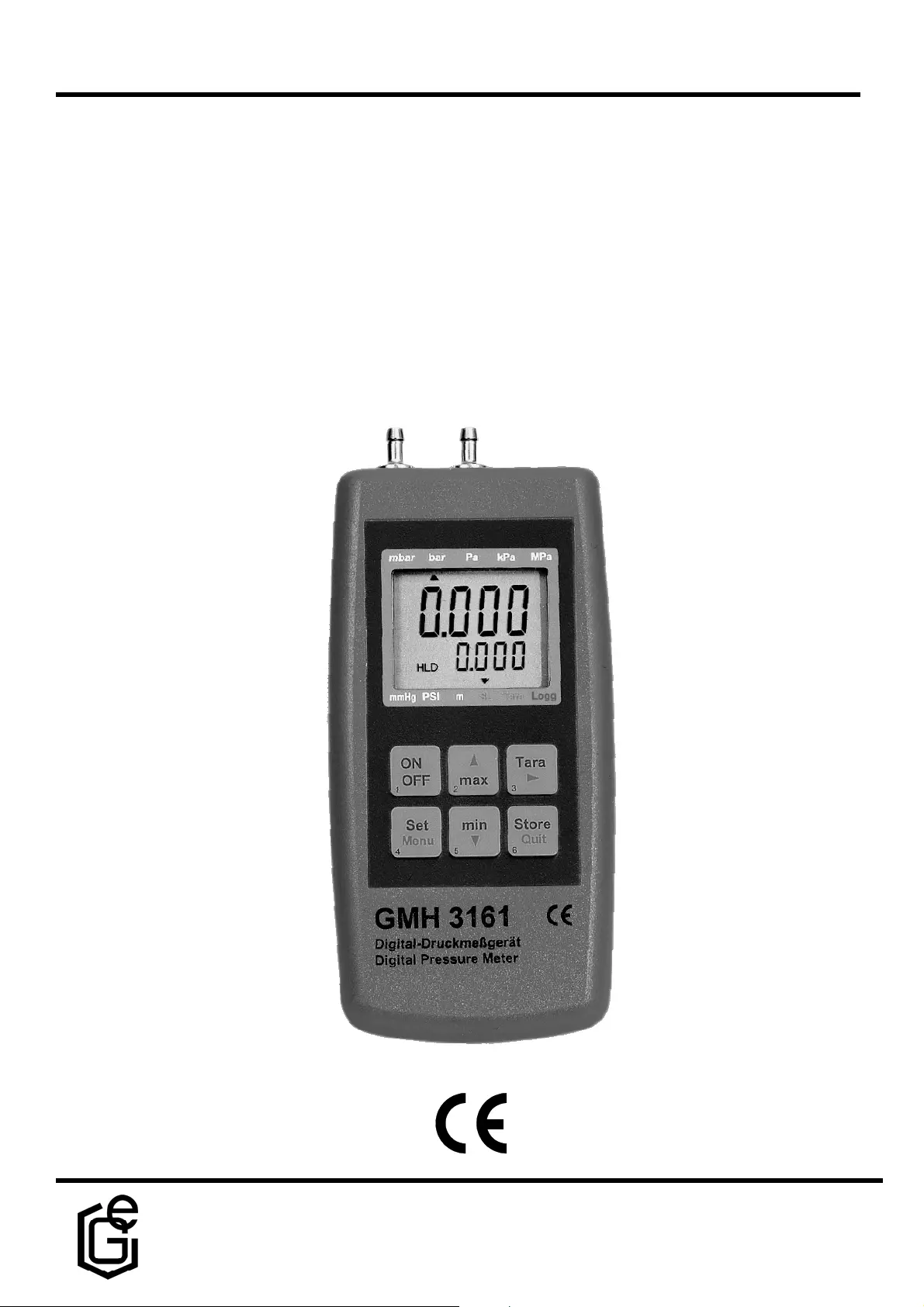

Bedienungsanleitung
Digital- anometerM
GMH3161-13
-100 bis 2000 mbar relativ
ab Version 6.5
H61.0.24.6B-01 Bedienungsanleitung GMH3161-13 Seite 2 von 8
_______________________________________________________________________________________________________________________
GREISINGER electronic GmbH Hans-Sachs-Straße 26 Tel.: 09402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: 09402 / 9383-33 e-mail: info@greisinger.de
INHALT
1 ALLGEMEINES........................................................................................................................................ 2
1.1 SICHERHEITSHINWEISE ........................................................................................................................ 2
1.2 BETRIEBS- UND WARTUNGSHINWEISE................................................................................................... 3
1.3 ANSCHLÜSSE....................................................................................................................................... 3
1.4 ANZEIGEN ........................................................................................................................................... 3
1.5 BEDIENUNG ......................................................................................................................................... 3
2 KONFIGURIEREN DES GERÄTES ......................................................................................................... 4
2.1 UNIT: EINHEITENAUSWAHL ................................................................................................................... 4
2.2 P.OFF: ABSCHALTVERZÖGERUNG ........................................................................................................ 4
2.3 ADR: ADRESSE.................................................................................................................................... 4
2.4 OFFS: KORREKTUR DES SENSORNULLPUNKTES.................................................................................... 4
2.5 SCAL: KORREKTUR DER SENSORSTEIGUNG.......................................................................................... 4
3 FEHLER- UND SYSTEMMELDUNGEN................................................................................................... 5
4 DRUCKANSCHLUSS .............................................................................................................................. 5
5 HINWEIS ZUM KALIBRIERSERVICE...................................................................................................... 5
6 DIE SERIELLE SCHNITTSTELLE ........................................................................................................... 6
7 TECHNISCHE DATEN ............................................................................................................................. 7
8 ENTSORGUNGSHINWEISE.................................................................................................................... 7
1 Allgemeines
1.1 Sicherheitshinweise
Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Messgeräte gebaut und geprüft. Die
Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn die allgemein übli-
chen Sicherheitsvorkehrungen sowie die Sicherheitshinweise der Bedienungsanleitung beachtet werden.
1. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur unter den klimatischen Verhält-
nissen, die im Kapitel "Technische Daten" spezifiziert sind, eingehalten werden.
2. Gerät und Sensor müssen pfleglich behandelt werden (nicht werfen, aufschlagen, etc.).
3. Wird das Gerät von einer kalten in eine warme Umgebung transportiert, so kann durch Kondensatbildung
eine Störung der Gerätefunktion eintreten. In diesem Fall Mus die Angleichung der Gerätetemperatur an
die Raumtemperatur vor einer erneuten Inbetriebnahme abgewartet werden.
4. Konzipieren Sie die Beschaltung beim Anschluss an andere Geräte besonders sorgfältig.
Unter Umständen können interne Verbindungen in Fremdgeräten (z.B. Verbindung GND mit Erde ) zu
nicht erlaubten Spannungspotentialen führen, die das Gerät selbst oder ein angeschlossenes Gerät in
seiner Funktion beeinträchtigen oder sogar zerstören können.
Warnung: Bei Betrieb mit einem defekten Netzgerät (z.B. Kurzschluss von Netzspannung zur Ausgangs-
spannung) können am Gerät lebensgefährliche Spannungen auftreten!
5. Wenn anzunehmen ist, dass das Gerät nicht mehr gefahrlos betrieben werden kann, so ist es außer Be-
trieb zu setzen und vor einer Wiederinbetriebnahme durch Kennzeichnung zu sichern.
Die Sicherheit des Benutzers kann durch das Gerät beeinträchtigt sein, wenn es zum Beispiel:
- sichtbare Schäden aufweist.
- nicht mehr wie vorgeschrieben arbeitet.
- längere Zeit unter ungeeigneten Bedingungen gelagert wurde.
In Zweifelsfällen das Gerät grundsätzlich an den Hersteller zur Reparatur bzw. Wartung einschicken.
H61.0.24.6B-01 Bedienungsanleitung GMH3161-13 Seite 3 von 8
_______________________________________________________________________________________________________________________
GREISINGER electronic GmbH Hans-Sachs-Straße 26 Tel.: 09402 / 9383-0 http://www.greisinger.de
D-93128 Regenstauf Fax: 09402 / 9383-33 e-mail: info@greisinger.de
1.2 Betriebs- und Wartungshinweise
• Batteriebetrieb
Wird in der unteren Anzeige „bAt“ angezeigt, so ist die Batterie verbraucht und muss erneuert werden.
Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet.
Wird in der oberen Anzeige „bAt“ angezeigt, so ist die Batterie ganz verbraucht.
Hinweis: Bei Lagerung des Gerätes bei über 50°C Umgebungstemperatur muss die Batterie entnommen
werden. Wird das Gerät längere Zeit nicht benutzt, sollte die Batterie entnommen werden!
• Netzgerätebetrieb
Achtung: Beim Anschluss eines Netzgerätes muss dessen Spannung zwischen 10.5 und 12 V DC lie-
gen. Keine Überspannungen anlegen! Einfache Netzgeräte können eine zu hohe Leerlaufspannung ha-
ben, dies kann zu einer Fehlfunktion bzw. Zerstörung des Gerätes führen! Wir empfehlen daher unser
Netzgerät GNG10/3000 zu verwenden.
Vor dem Verbinden des Netzgerätes mit dem Stromversorgungsnetz ist sicherzustellen, dass die am
Netzgerät angegebene Betriebsspannung mit der Netzspannung übereinstimmt.
1.3 Anschlüsse
Anschluss für Druckschläuche: „+“ = höherer Druck, „-“ = niedrigerer Druck
Schnittstelle: Anschluss für Schnittstellenwandler (Siehe Kapitel 6)
Die Netzbuchse befindet sich auf der linken Seite des Messgerätes.
1.4 Anzeigen
Einheiten: ein Pfeil zeigt auf
die gewählte Messeinheit
SL: ohne Funktion
Tara: signalisiert, ob Tara-
Funktion aktiviert ist.
Hauptanzeige: zeigt den aktuellen Messwert an
Nebenanzeige: zeigt u.a. Min-, Max- oder Hold-
werte an.
Logg: keine Funktion
1.5 Bedienung
Beim Einschalten wird, falls ein Nullpunktabgleich durchgeführt worden ist, in kurz „nuLL Corr“ angezeigt.
Ein-/Ausschalter
Tara: Aufruf der Tarafunktion, Nullpunktabgleich
min/max: Aufruf des Min- bzw. Max-Speichers
Store/Quit: Aufruf der Hold-Funktion
Set/Menu: Aufruf der Konfiguration
Max-Speicher: Die Taste 2 ´max´ zeigt den maximal gemessenen Wert. Erneutes Drücken blendet ihn
wieder aus. Zum Löschen des Max-Wertes ´max´ für >2 sec. drücken.
Min-Speicher: Die Taste 5 ´min´ zeigt den minimal gemessenen Wert. Erneutes Drücken blendet ihn
wieder aus. Zum Löschen des Min-Wertes ´min´ für >2 sec. drücken.
Hold-Funktion: Durch Drücken der Taste 6 ´store/Quit´ wird der letzte Messwert in der unteren Anzeige
gehalten. Erneutes Drücken blendet den Wert wieder aus.
Tara-Funktion: Durch Drücken der Taste 3 ´Tara´ wird die Anzeige auf 0 gesetzt. Alle Messungen werden
von nun an relativ zu dem gesetzten Tara-Wert angezeigt. Ist die Tara-Funktion aktiviert,
wird der Pfeil "Tara" angezeigt. Zum Deaktivieren die Taste 3 für >2 sec. gedrückt halten.
Hinweis: Beim Aktivieren von Tara werden Max.- & Min.-Speicher gelöscht.
Nullpunktabgleich: Wenn an den Druckstutzen kein Druck angelegt wird, zeigt das Gerät 0 an.
Ist eine ständige Abweichung vorhanden, besteht die Möglichkeit einen dauerhaften Null-
punktabgleich durchzuführen: Taste 3 für ca. 5 sek. drücken (Auto Null wird kurz ange-
zeigt). Der Nullpunktabgleich geschieht über den Offset-Wert des Sensors (siehe auch
entsprechendes Konfigurations-Menu)
Hinweis: Abgleich ist nur möglich, wenn Abweichung weniger als 500 Digits beträgt.
Wiederherstellen der Werkskalibrierung: Taste 3 für ca. 15 sec. lang drücken.
Hinweis: Wurde ein Nullpunktabgleich durchgeführt, wird dies beim Einschalten des
Gerätes mit der Meldung „Corr“ signalisiert.
123
456
ON
OFF max
Tara
StoreminSet
Menu Quit
