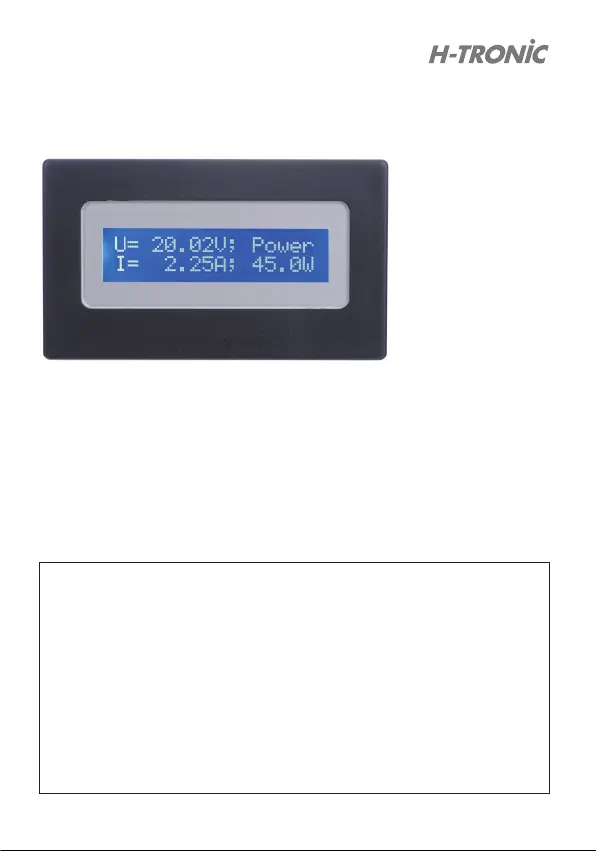

LCD Digital-Power-Panel-Meter.
Dieses Anzeigeinstrument überzeugt beson-
ders durch die vielfältigen Anwendungsmög-
lichkeiten. Es zeigt auf einem beleuchteten,
zweizeiligen LC-Display die Messwerte für
Strom, Spannung und Leistung gleichzeitig
an. Die Strommessung erfolgt galvanisch
getrennt. Es können Ströme im Bereich -20
bis + 20A gemessen werden. Das Panel-Meter
ist daher für den Einsatz in Netzgeräten, Lade-
geräten und Solaranlagen bestens geeignet.
Wichtig! Unbedingt lesen!
Bei Schäden, die durch Nichtbeachtung der
Bedienungsanleitung entstehen, erlischt der
Garantieanspruch. Für Folgeschäden, die
daraus resultieren, übernehmen wir keine
Haftung.
Power-Meter
Spannungs- Strom- und Leistungsmessmodul
Best.-Nr. 11 90 07 0
Technische Daten:
•Versorgungsspannung: 8..15VDC
oStromaufnahme: max.40mAincl.Hintergrundbeleuchtung
•Spannungsmessbereich: 0..40VDC
oEingangsimpedanz: ca.90kOhm
oToleranz: 0,1%±10mV
•Strommessbereich: –20Abis+20A
oToleranz: 1%±50mA
•Leistungsanzeige: 0…800W
oAuösung: 0,1W
•Hintergrundbeleuchtung: blau
•Abmessung(LxHxT)mm: 84x44x28
2
Bestimmungsgemäßer Einsatz
Das Panelmeter ist ohne entsprechendeVor-
beschaltung für eine Gleichspannung von
max.+40V,bzwfüreineStrommessungvon
-20 bis + 20A zugelassen.
Es zeigt auf einem beleuchtbaren, zweizei-
ligen LC-Display die Messwerte für Strom,
Spannung und Leistung gleichzeitig an. Die
Strommessung erfolgt galvanisch getrennt. Es
können Ströme im Bereich -20 bis + 20 A ge-
messen werden. Das Panel-Meter ist daher für
den Einsatz in Netzgeräten, Ladegeräten und
Solaranlagen geeignet.
•Das Panelmeter darf ohne entsprechenden
Einbau in ein Gehäuse, in eine Schalttafel,
ein Tableau o. ä. nicht betrieben werden.
•EinEinsatzimFreienistunzulässig.
•VorFeuchtigkeitundNässeschützen!
Eine andere darüber hinausgehende Benut-
zung gilt als nicht bestimmungsgemäß. Für
hieraus resultierende Schäden haftet allein
der Benutzer/Betreiber
Hinweis!
Bitte lesen Sie diese Anleitung vollständig
durch und beachten Sie alle Sicherheitshinwei-
se, bevor Sie mit den Arbeiten beginnen. Bitte
bewahren Sie diese Anleitung auf und überge-
ben Sie die Anleitung bei einem Besitzerwech-
sel auch dem Nachbesitzer. Bei Schäden, die
durch Nichtbeachtung dieser Anleitung und
der Sicherheitshinweise entstehen, erlischt die
Garantie. Für Folgeschäden, die daraus resul-
tieren, übernehmen wir keine Haftung.
2. Sicherheitshinweise
•DasPanelmeteristEMV-geprüft(CE-geprüft)
underfülltsomitdieRichtlinie89/336/EWG.
•DieserBausteinhatdasWerkinsicherheits-
technisch einwandfreiem Zustand verlassen.
Um diesen Zustand zu erhalten, muss der
AnwenderdieHinweiseundWarnvermerke
unbedingt beachten, die in dieser Anleitung
enthalten sind.
•Dieser Messbaustein darf nicht in Installa-
tionenderüberspannungskategorieIllnach
IEC 664 verwendet werden. Der Messbau-
stein ist nicht gegen Lichtbogenexplosio-
nen geschützt (IEC 1010-2-031, Abschnitt
13.101).
•MessgerätegehörennichtinKinderhände!
•IngewerblichenEinrichtungensinddieUn-
fallverhütungsvorschriften des Verbandes
der gewerblichen Berufsgenossenschaften
für elektrische Anlagen und Betriebsmittel
zu beachten.
•InSchulen,Ausbildungseinrichtungen,Hob-
by- und Selbsthilfewerkstätten ist der Um-
gang mit dem Messbaustein durch geschul-
tes Personal verantwortlich zu überwachen.
•BeimÖffnenvonAbdeckungenoderEntfer-
nen von Teilen, außer wenn dies von Hand
möglich ist, können spannungsführende
Teile freigelegt werden. Es können auch
Anschlussstellen spannungführend sein.
Vor einem Abgleich, einer Wartung, einer
Instandsetzung oder einem Austausch von
Teilen oder Baugruppen, muss das Gerät von
allen Spannungsquellen und Messkreisen
getrennt sein, wenn ein öffnen des Gerätes
erforderlichist.Wenn danach einAbgleich,
eineWartungodereineReparaturamgeöff-
neten Gerät unter Spannung unvermeidlich
ist, darf das nur durch eine Fachkraft ge-
schehen, die mit den damit verbundenen
Gefahrenbzw.deneinschlägigenVorschrif-
tendafür(VDE0100,VDE-0701,VDE-0683)
vertraut ist.
3
•Seien Sie besonders vorsichtig beim Um-
gang mit Spannungengrößer 35V Gleich-
spannung(DC).BereitsbeidiesenSpannun-
gen können Sie bei Berührung elektrischer
Leiter einen lebensgefährlichen elektrischen
Schlag erhalten. Schalten Sie somit zunächst
die Spannungsquelle stromlos, verbinden
Sie das Messgerät mit den Anschlüssen der
zu messenden Spannungs- oder Stromquel-
le und schalten Sie danach die Spannungs-
quelle ein.
•VorjedemWechseldes Messbereichessind
die Messspitzen bzw. Messleitungen vom
Messobjektzuentfernen.
•überprüfen Sie vor jeder Messung Ihr
Messgerät bzw. Ihre Messleitungen auf
Beschädigung(en).
•Arbeiten Sie mit dem Messgerät nicht in
Räumen oder bei widrigen Umgebungsbe-
dingungen, in/bei welchen brennbare Gase
Dämpfe oder Stäube vorhanden sind oder
vorhanden sein können. Vermeiden Sie
zu Ihrer eigenen Sicherheit unbedingt ein
Feucht- oder Nasswerden des Messgerätes
bzw. der Messleitungen.
•Betreiben Sie den Messbaustein nicht bei
direkter Sonneneinstrahlung bzw. bei zu
hohen(>+40°C)oderzuniedrigenUmge-
bungstemperaturen(<0°C),dadurchkann
derMessfehlerumeinVielfachesansteigen.
•BetreibenSiedenMessbausteinnichtinun-
mittelbarer Nähe von starken magnetischen
Feldern(Lautsprecher,Magnete)elektroma-
gnetischenFeldern(Transformatoren,Moto-
re, Spulen, Relais, Schütze, Elektromagneten
usw.)elektrostatischenFeldern (Auf-/Entla-
dungen), Sendeantennen, da alleoben ge-
nannten Punkte zu einer instabilen Anzeige
bzw. zu großen Messfehlern führen können.
•UmeinenelektrischenSchlagzuvermeiden,
achten Sie darauf, dass Sie die Messspitzen
und die zu messenden Anschlüsse (Mess-
punkte) während der Messung nicht, auch
nicht indirekt, berühren.
•Wennanzunehmenist,dasseingefahrloser
Betrieb nicht mehr möglich ist, so ist das
Gerät außer Betrieb zu setzen und gegen
unbeabsichtigten Betrieb zu sichern. Es ist
anzunehmen, dass ein gefahrloser Betrieb
nicht mehr möglich ist, wenn
- das Gerät sichtbare Beschädigungen auf-
weist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen
Verhältnissenoder
Schalten Sie das Messgerät niemals gleich
dann ein, wenn es von einem kalten in ei-
nen warmen Raum gebracht wird. Das dabei
entstandene Kondenswasserkann unter Um-
ständen Ihr Gerät zerstören. Lassen Sie das
Gerät uneingeschaltet auf Zimmertemperatur
kommen.
Wichtiger Hinweis!
UmdasWattmeternichtzuüberlastenbzw.
nicht zu beschädigen, muss in die Strommess-
leitung eine Sicherung geschaltet werden.
DerSicherungswertrichtetsichanIhre
Anwendung(Verbraucherlast)bzw.darfden
Messstromvon30Anichtüberschreiten.
Bei einer Beschädigung, die durch ein Strom-
überlastung entstanden ist, verliert das Gerät
jeglicheGarantieansprüche.
Max.möglicheStromwerte:
Konstantstrom:30A
Impulsstrom:100A,100mS
