Sida 1/3

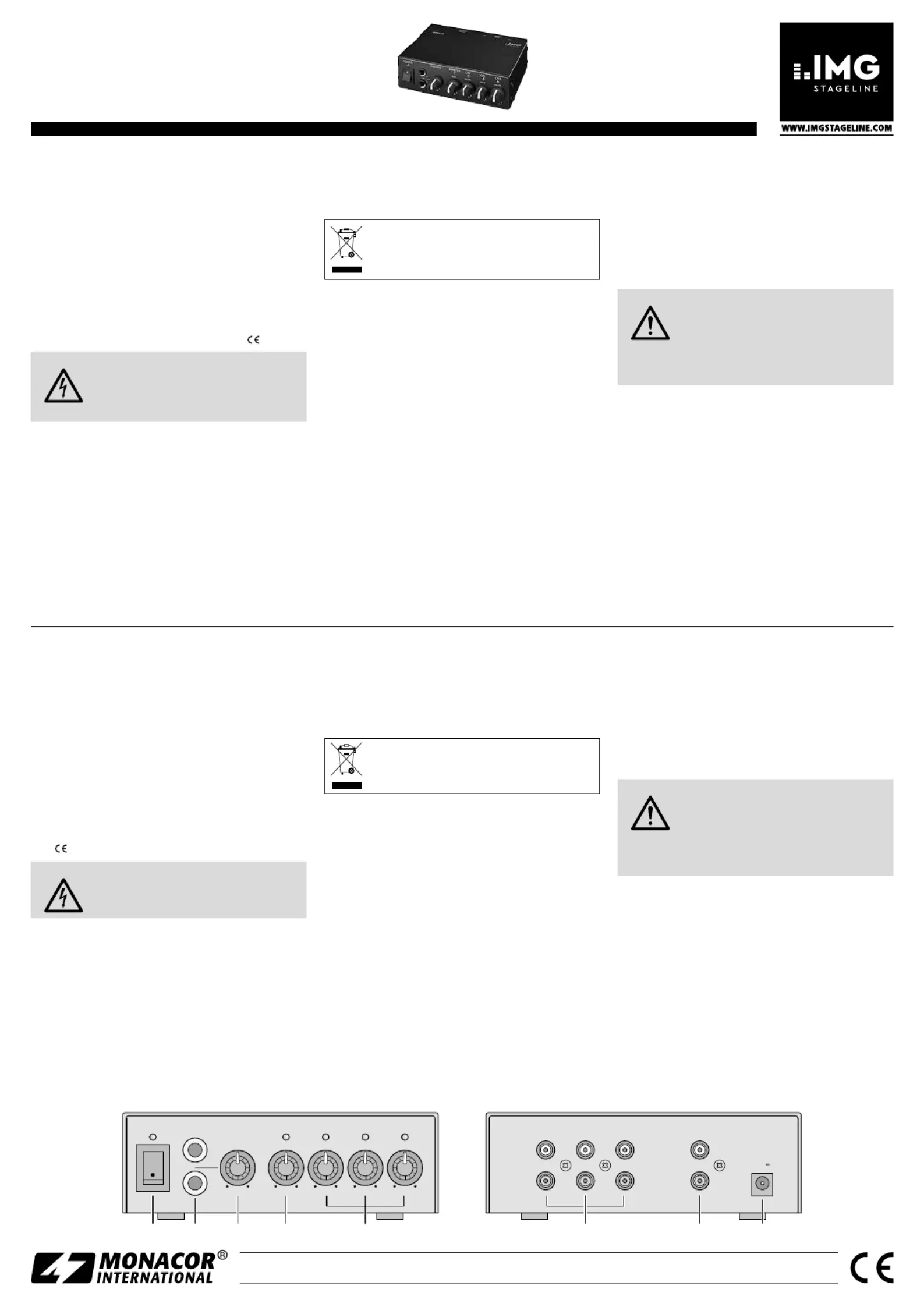

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

MMX-30

Bestell-Nr. • Order No. 25.2540

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

PHONES

POWER MASTER CH1 CH 3CH 2

SIG./ PK SIG./ PK SIG./ PK

PEAK

LEVELLEVEL LEVEL LEVEL LEVEL

OUTPUTINPUT

CH 2CH 3 CH 1 MASTER

12 V

1 2 3 4 5 6 7 8

3-Channel Stereo Mixer

These instructions are intended for users without

any speciﬁc technical knowledge. Please read these

instructions carefully prior to operating the unit and

keep them for later reference.

1 Applications

The MMX-30 allows to mix the output signals of three

audio units (e. g. CD player, tape deck, MP3 player) to one

stereo master signal. The master signal can be monitored

via two headphones.

2 Safety Notes

The units (mixer and power supply unit) correspond to

all relevant directives of the EU and are therefore marked

with .

WARNING

The unit uses dangerous mains voltage.

Leave servicing to skilled personnel only. In-

expert handling may result in electric shock.

• The units are suitable for indoor use only. Protect them

against dripping water and splash water, high air hu-

midity and heat (admissible ambient temperature range

0 – 40 °C).

• Do not operate the mixer or immediately disconnect the

power supply unit from the socket

1. if the mixer or the power supply unit is visibly dam-

aged,

2. if a defect might have occurred after a unit was

dropped or suffered a similar accident,

3. if malfunctions occur.

In any case, the units must be repaired by skilled per-

sonnel.

• For cleaning only use a dry, soft cloth, never use chem-

icals or water.

• No guarantee claims for the units and no liability for any

resulting personal damage or material damage will be

accepted if the units are used for other purposes than

originally intended, if they are not correctly connected or

operated, or not repaired in an expert way.

If the units are to be put out of operation deﬁn-

itively, take them to a local recycling plant for a

disposal which is not harmful to the environment.

3 Connections

1) Connect the audio units to the jacks INPUT (6).

2) Feed the master signal of the jacks OUTPUT (7) to the line

input of the following audio unit (e. g. mixer, ampliﬁer).

3) To monitor the master signal, it is possible to connect

one headphone respectively to each of the two jacks

PHONES (2).

4) Connect the low voltage plug of the power supply unit

to the jack “12 V ” (8) and the power supply unit to a ⎓

mains socket (230 V/ 50 Hz).

4 Operation

1) Switch on the unit with the POWER switch (1). The LED

above the switch lights up.

2) For the basic setting, turn the control LEVEL MASTER

(4) to mid-position.

3) -With the controls LEVEL CH 1 to CH 3 (5), mix the sig

nals of the audio units connected or fade them in and

out. Turn the controls of the channels not used to the

left stop to minimum.

As a check, the LEDs SIG. / PK above the controls

show green from a certain signal intensity. If one of the

LEDs shows red, turn back the corresponding control so

that the channel will not be overloaded.

4) -Match the output level of the MMX-30 with the con

trol LEVEL MASTER to the following audio unit. If the

LED PK above the control shows red, turn back the

control correspondingly so that the output will not be

overloaded.

5) Adjust the volume of the headphones connected with

the control LEVEL PHONES (3). The volume is independ-

ent of the adjustment of the control LEVEL MASTER.

WARNING Never adjust the headphones to a very

high volume. Permanent high volumes

may damage your hearing! Your ear will

get accustomed to high volumes which do

not seem to be that high after some time. Therefore,

do not further increase a high volume after getting used

to it.

6) After operation switch off the mixer with the POWER

switch. If it is not used for a longer time, disconnect the

power supply unit from the mains socket to save power.

5 Speciﬁcations

Input sensitivity: . . . . . . . . 40 mV

Outputs

1 × MASTER: . . . . . . . . . 4 V max.

2 × PHONES: . . . . . . . . . 10 mW/ 32 Ω

Frequency range: . . . . . . . 5 – 30 000 Hz

THD: . . . . . . . . . . . . . . . . . < 0.1 %

S / N ratio: . . . . . . . . . . . . . > 66ydB

Power supply: . . . . . . . . . . via supplied power supply

unit connected to 230 V/ 50 Hz

Subject to technical modiﬁcation.

3-Kanal-Stereo-Mischer

Diese Bedienungsanleitung richtet sich an Benut-

zer ohne besondere Fachkenntnisse. Bitte lesen Sie

die Anleitung vor dem Betrieb gründlich durch und

heben Sie sie für ein späteres Nachlesen auf.

1 Einsatzmöglichkeiten

Mit dem MMX-30 können die Ausgangssignale von drei

Audiogeräten (z. B. CD-Spieler, Tape-Deck, MP3-Spieler) zu

einem Stereo-Summensignal gemischt werden. Das Sum-

mensignal lässt sich über zwei Kopfhörer abhören.

2 Hinweise für den sicheren Gebrauch

Die Geräte (Mischer, Netzgerät) entsprechen allen relevan-

ten Richtlinien der EU und tragen deshalb das -Zeichen.

WARNUNG Das Netzgerät wird mit lebensgefähr licher

Netzspannung versorgt. Nehmen Sie des-

halb niemals selbst Eingriffe am Netzgerät

vor! Es besteht die Gefahr eines elektrischen

Schlages.

• Verwenden Sie die Geräte nur im Innenbereich. Schützen

Sie sie vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit

und Hitze (zulässiger Einsatztemperaturbereich 0 – 40 °C).

• Nehmen Sie den Mischer nicht in Betrieb und ziehen Sie

sofort das Netzgerät aus der Steckdose:

1. wenn sichtbare Schäden am Mischer oder Netzgerät

vorhanden sind,

2. wenn nach einem Sturz oder Ähnlichem der Verdacht

auf einen Defekt besteht,

3. wenn Funktionsstörungen auftreten.

Geben Sie die Geräte in jedem Fall zur Reparatur in eine

Fachwerkstatt.

• Verwenden Sie zum Reinigen nur ein trockenes, weiches

Tuch, niemals Chemikalien oder Wasser.

• Werden die Geräte zweckentfremdet, nicht richtig

angeschlossen, falsch bedient oder nicht fachgerecht

repariert, kann keine Haftung für daraus resultierende

Sach- oder Personenschäden und keine Garantie für die

Geräte übernommen werden.

Sollen die Geräte endgültig aus dem Betrieb

genommen werden, übergeben Sie sie zur

umweltgerechten Entsorgung einem ört lichen

Recyclingbetrieb.

3 Anschlüsse herstellen

1) An die Eingangsbuchsen INPUT (6) die Audiogeräte

anschließen.

2) Das Summensignal der Buchsen OUTPUT (7) auf den

Line-Eingang des nachfolgenden Audiogerätes (z. B.

Mischpult, Verstärker) geben.

3) -Um das Summensignal abzuhören, lässt sich an die bei

den Buchsen PHONES (2) je ein Kopfhörer anschließen.

4) Den Kleinspannungsstecker des Netzgerätes in die

Buchse „12 V⎓“ (8) stecken und das Netzgerät in eine

Steckdose (230 V/ 50 Hz).

4 Bedienung

1) Das Gerät mit dem Schalter POWER (1) einschalten. Die

LED über dem Schalter leuchtet.

2) Zur Grundeinstellung den Regler LEVEL MASTER (4) in

die Mittelstellung drehen.

3) Mit den Reglern LEVEL CH 1 bis CH 3 (5) die Signale der

angeschlossenen Audiogeräte mischen oder ein- und

ausblenden. Die Regler der nicht benutzten Kanäle ganz

nach links auf Minimum drehen.

Zur Kontrolle leuchten die LEDs SIG. / PK über den

Reglern ab einer bestimmten Signalstärke grün. Leuch-

tet eine der LEDs rot auf, den zugehörigen Regler zu-

rückdrehen, damit der Kanal nicht übersteuert wird.

4) Den Ausgangspegel des MMX-30 mit dem Regler LEVEL

MASTER an das nachfolgende Audiogerät anpassen.

Leuchtet die LED PK über dem Regler rot, den Regler

entsprechend zurückdrehen, damit der Ausgang nicht

übersteuert wird.

5) Die Lautstärke der angeschlossenen Kopfhörer mit dem

Regler LEVEL PHONES (3) einstellen. Die Lautstärke ist un-

abhängig von der Einstellung des Reglers LEVEL MASTER.

WARNUNG Stellen Sie die Kopfhörerlautstärke nie

sehr hoch ein. Hohe Lautstärken können

auf Dauer das Gehör schädigen! Das Ohr

gewöhnt sich an große Lautstärken und

empﬁndet sie nach einiger Zeit als nicht mehr so hoch.

Darum eine hohe Lautstärke nach der Gewöhnung nicht

weiter erhöhen.

6) Nach dem Betrieb den Mischer mit dem Schalter POWER

ausschalten. Wird er längere Zeit nicht benutzt, das

Netzgerät aus der Steckdose ziehen, damit kein Strom

unnötig verbraucht wird.

5 Technische Daten

Eingangsempﬁndlichkeit: . 40 mV

Ausgänge

1 × MASTER: . . . . . . . . . max. 4 V

2 × PHONES: . . . . . . . . . 10 mW/ 32 Ω

Frequenzbereich: . . . . . . . 5 – 30 000 Hz

Klirrfaktor: . . . . . . . . . . . . < 0,1 %

Störabstand: . . . . . . . . . . . > 66 dB

Stromversorgung: . . . . . . . über beiliegendes Netzgerät

an 230 V/ 50 Hz

Änderungen vorbehalten.

DeutschEnglish

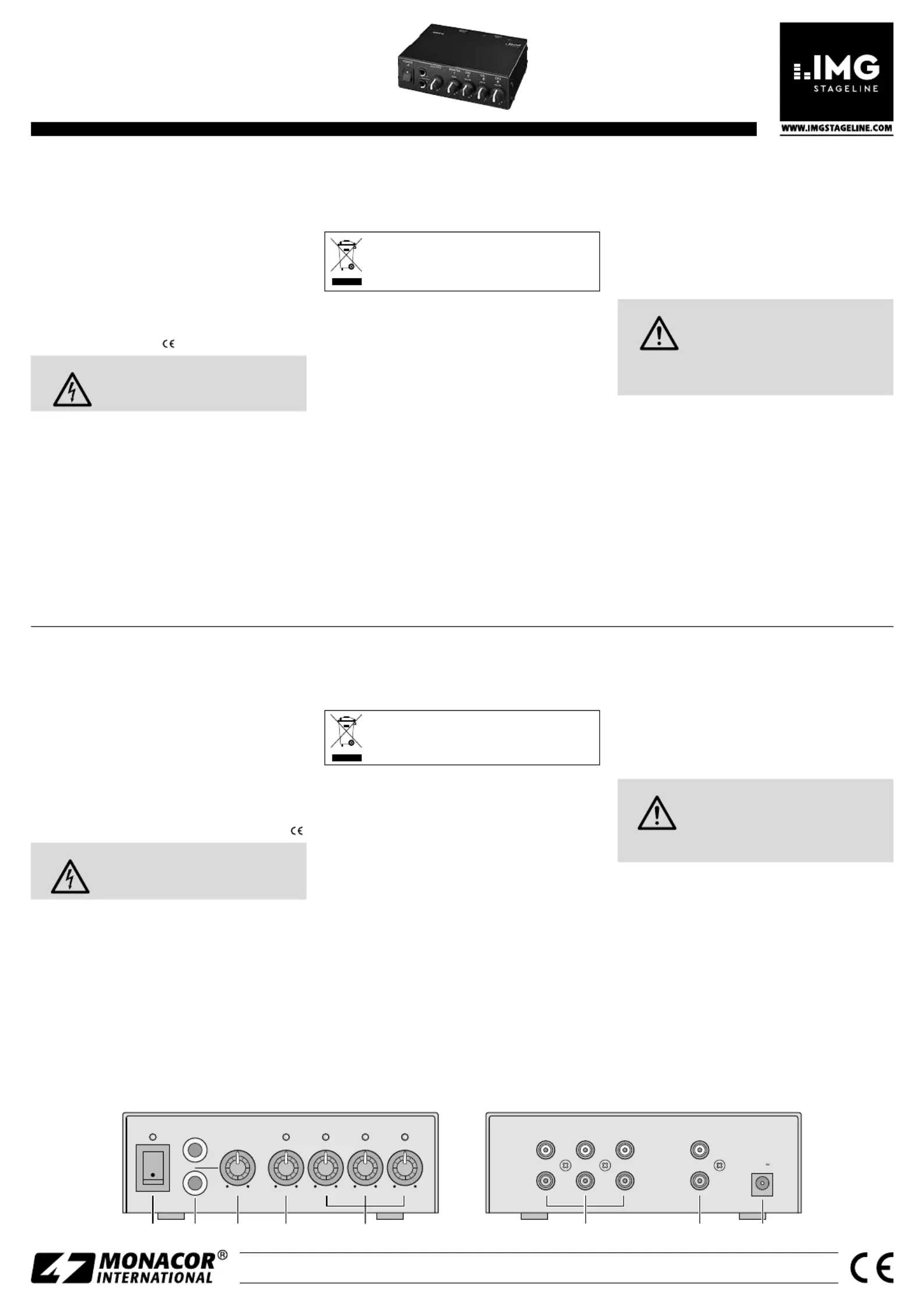

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

PHONES

POWER MASTER CH1 CH 3CH 2

SIG./ PK SIG./ PK SIG./ PK

PEAK

LEVELLEVEL LEVEL LEVEL LEVEL

OUTPUTINPUT

CH 2CH 3 CH 1 MASTER

12 V

1 2 3 4 5 6 7 8

MMX-30

Réferénce num. • Codice 25.2540

Table de mixage stéréo 3 canaux

Cette notice s‘adresse aux utilisateurs sans connais-

sances techniques particulières. Veuillez lire la pré-

sente notice avant le fonctionnement et conservez-la

pour pouvoir vous y reporter ultérieurement.

1 Possibilités d’utilisation

La MMX-30 permet de mixer les signaux de sortie de trois

appareils audio (par exemple lecteur CD, tape deck, lecteur

MP3) pour créer le signal master stéréo. Le signal master

peut être écouté via deux casques.

2 Conseils d’utilisation et de sécurité

Les appareils (table de mixage et bloc secteur) répondent

à toutes les directives nécessaires de l’Union européenne

et portent donc le symbole .

AVERTISSEMENT Le bloc secteur est alimenté par une

tension dangereuse. Ne touchez jamais

l’intérieur de l’appareil, vous pourriez

subir une décharge électrique.

• Les appareils ne sont conçus que pour une utilisation en

intérieur. Protégez-les des éclaboussures, de tout type de

projections d’eau, d’une humidité élevée de l’air et de

la chaleur (température ambiante admissible 0 – 40 °C).

• Ne faites pas fonctionner la table de mixage et débran-

chez le bloc secteur immédiatement dans les cas suivants:

1. la table de mixage ou le bloc secteur présente des

dommages visibles.

2. après une chute ou accident similaire, vous avez un

doute sur l’état de l’appareil.

3. des dysfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être réparés par

un technicien spécialisé.

• Pour le nettoyage, utilisez un chiffon sec et doux, en

aucun cas de produits chimiques ou d’eau.

• Nous déclinons toute responsabilité en cas de dom-

mages matériels ou corporels résultants si les appareils

sont utilisés dans un but autre que celui pour lequel ils

ont été conçus, s’ils ne sont pas correctement branchés

ou utilisés ou s’ils ne sont pas réparés par une personne

habilitée ; en outre, la garantie deviendrait caduque.

Lorsque les appareils sont déﬁnitivement retirés

du service, vous devez les déposer dans une

usine de recyclage adaptée pour contribuer à

leur élimination non polluante.

3 Branchements

1) Reliez les appareils audio aux prises d’entrée INPUT (6).

2) Appliquez le signal master des prises OUTPUT (7) à

l’entrée ligne de l’appareil audio suivant (p. ex.table de

mixage, ampliﬁcateur).

3) Pour écouter le signal master, vous pouvez relier un

casque respectivement à chacune des deux prises

PHONES(2).

4) Reliez la ﬁche d’alimentation du bloc secteur à la

prise «12 V⎓» (8) puis reliez le bloc secteur à une prise

230 V/ 50 Hz.

4 Utilisation

1) Allumez l’appareil avec l’interrupteur POWER (1). La

LED au-dessus de l’interrupteur brille.

2) Tournez le réglage LEVEL MASTER (4) sur la position

médiane comme réglage de base.

3) Avec les réglages LEVEL CH 1 à CH 3 (5), mixez les signaux

des appareils audio reliés ou faites un fondu enchaîné.

Tournez les réglages des canaux inutilisés complète-

ment à gauche sur le minimum.

Les LEDs SIG. / PK au-dessus des réglages brillent

en vert comme témoin de contrôle, à partir d’une

puissance donnée de signal. Si une des LEDs brille en

rouge, tournez le réglage correspondant dans l’autre

sens pour éviter toute surcharge du canal.

4) Adaptez le niveau de sortie de la MMX-30 à l’appareil

audio suivant via le réglage LEVEL MASTER. Si la LED PK

au-dessus du réglage brille en rouge, tournez le réglage

en conséquence dans l’autre sens pour éviter toute sur-

charge de la sortie.

5) Réglez le volume des casques reliés avec le réglage

LEVEL PHONES (3). Le volume est indépendant du ré-

glage LEVEL MASTER.

AVERTISSEMENT Ne réglez pas le volume du casque trop

fort. Un volume trop élevé peut, à long

terme, générer des troubles de l’audi-

tion. L’oreille s’habitue à des volumes

élevés et ne les perçoit plus comme tels au bout d’un

certain temps. Nous vous conseillons donc de régler le

volume et de ne plus le modiﬁer.

6) Après le fonctionnement, éteignez la table de mixage

avec l’interrupteur POWER. En cas de non utilisation

prolongée, débranchez le bloc secteur de la prise sec-

teur aﬁn d’éviter toute consommation inutile.

5 Caractéristiques techniques

Sensibilité d’entrée : . . . . . 40 mV

Sorties

1 × MASTER : . . . . . . . . . 4 V max.

2 × PHONES : . . . . . . . . . 10 mW/ 32 Ω

Bande passante : . . . . . . . . 5 – 30 000 Hz

Taux de distorsion : . . . . . . < 0,1 %

Rapport signal sur bruit : . . > 66 dB

Alimentation : . . . . . . . . . . par bloc secteur livré relié au

secteur 230 V/ 50 Hz

Tout droit de modiﬁcation réservé.

FrançaisItaliano

Mixer stereo a 3 canali

Queste istruzioni sono rivolte all‘utente senza cono-

scenze tecniche speciﬁche. Vi preghiamo di leggerle

attentamente prima della messa in funzione e di con-

servarle per un uso futuro.

1 Possibilità d’impiego

Con l’MMX-30 è possibile miscelare i segnali d’uscita di tre

apparecchi audio (p. es. lettori CD, tape-deck, lettori MP3)

creando un segnale stereo delle somme. Il segnale delle

somme può essere ascoltato tramite due cufﬁe.

2 Avvertenze di sicurezza

Gli apparecchi (mixer e alimentatore) sono conformi a tutte

le direttive rilevanti dell’UE e pertanto portano la sigla .

AVVERTIMENTO L’alimentatore a spina funziona con peri-

colosa tensione di rete. Non intervenire

mai personalmente al suo interno. Esiste

il pericolo di una scarica elettrica.

• Usare gli apparecchi solo all’interno di locali. Proteggerli

dall’acqua gocciolante e dagli spruzzi d’acqua, da alta

umidità dell’aria e dal calore (temperatura d’impiego

ammessa fra 0 e 40 °C).

• Non mettere in funzione il mixer e staccare subito l’ali-

mentatore dalla rete se:

1. il mixer o l’alimentatore presentano dei danni visibili;

2. -dopo una caduta o dopo eventi simili sussiste il so

spetto di un difetto;

3. gli apparecchi non funzionano correttamente.

Per la riparazione rivolgersi sempre ad un’ofﬁcina com-

petente.

• Per la pulizia usare solo un panno morbido, asciutto;

non impiegare in nessun caso prodotti chimici o acqua.

• Nel caso d’uso improprio, di collegamenti sbagliati,

d’impiego scorretto o di riparazione non a regola d’arte

degli apparecchi, non si assume nessuna responsabilità

per eventuali danni consequenziali a persone o a cose

e non si assume nessuna garanzia per gli apparecchi.

Se si desidera eliminare gli apparecchi deﬁni-

tivamente, consegnarli per lo smaltimento ad

un’istituzione locale per il riciclaggio.

3 Effettuare i collegamenti

1) Collegare gli apparecchi audio con le prese d’ingresso

INPUT (6).

2) Portare il segnale delle somme delle prese OUTPUT (7)

sull’ingresso Line dell’apparecchio audio a valle (p. es.

mixer, ampliﬁcatore).

3) Per ascoltare il segnale delle somme, a ognuna delle

due prese PHONES (2) è possibile collegare una cufﬁa.

4) Inserire lo spinotto dell’alimentatore nella presa

“12 V⎓” (8) e l’alimentatore stesso in una presa di rete

(230 V/ 50 Hz).

4 Funzionamento

1) Accendere l’apparecchio con l’interruttore POWER (1).

Il LED sopra l’interruttore s’illumina.

2) Come impostazione base, girare il regolatore LEVEL

MASTER (4) in posizione centrale.

3) -Con i regolatori LEVEL CH 1 a CH 3 (5) miscelare i se

gnali degli apparecchi audio collegati oppure effettuare

assolvenze o dissolvenze. Girare i regolatori dei canali

non utilizzati tutto a sinistra, sul minimo.

Come controllo, i LED SIG. / PK sopra i regolatori,

da una certa potenza del segnale, s’illuminano di color

verde. Se uno dei LED si accende di rosso, abbassare il

relativo regolatore per non sovrapilotare il canale.

4) Per mezzo del regolatore LEVEL MASTER, adattare il

livello d’uscita del MMX-30 all’apparecchio a valle. Se

il LED PK sopra il regolatore si accende di rosso, abbas-

sare il regolatore in corrispondenza per non sovrapilo-

tare l’uscita.

5) Impostare il volume delle cufﬁe collegate tramite il

regolatore LEVEL PHONES (3). Il volume è indipendente

dall’impostazione del regolatore LEVEL MASTER.

AVVERTIMENTO Mai tenere molto alto il volume nelle

cufﬁe. A lungo andare, il volume ecces-

sivo può procurare danni all’udito!

L’orecchio si abitua agli alti volumi e

dopo un certo tempo non se ne rende più conto. Perciò

non aumentare il volume successivamente.

6) Dopo l’uso, spegnere il mixer con l’interruttore POWER.

Se non viene usato per un certo periodo, conviene stac-

care l’alimentatore dalla presa di rete per non consu-

mare inutilmente della corrente.

5 Dati tecnici

Sensibilità d’ingresso: . . . . 40 mV

Uscite

1 × MASTER: . . . . . . . . . max. 4 V

2 × PHONES: . . . . . . . . . 10 mW/ 32 Ω

Gamma di frequenze: . . . . 5 – 30 000 Hz

Fattore di distorsione: . . . . < 0,1 %

Rapporto S / R: . . . . . . . . . . > 66 dB

Alimentazione: . . . . . . . . . tramite l’alimentatore in

dotazione con 230 V/ 50 Hz

Con riserva di modiﬁche tecniche.

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

PHONES

POWER MASTER CH1 CH 3CH 2

SIG./ PK SIG./ PK SIG./ PK

PEAK

LEVELLEVEL LEVEL LEVEL LEVEL

OUTPUTINPUT

CH 2CH 3 CH 1 MASTER

12 V

1 2 3 4 5 6 7 8

MMX-30

Número de referencia • Numer kat. 25.2540

Mezclador Estéreo de 3Canales

Estas instrucciones van dirigidas a usuarios sin nin-

gún conocimiento técnico especíﬁco. Lea atenta-

mente estas instrucciones antes de utilizar el aparato

y guárdelas para usos posteriores.

1 Aplicaciones

La MMX-30 permite mezclar las señales de salida de tres

aparatos de audio (p. ej. lector CD, pletina, lector MP3) a

una señal de suma estéreo. La señal de suma puede moni-

torizarse mediante dos auriculares.

2 Notas de Seguridad

Los aparatos (mezclador y alimentador) cumplen con todas

las directivas relevantes de la UE y por lo tanto están mar-

cados con el símbolo .

ADVERTENCIA El alimentador utiliza un voltaje peligroso.

Deje el mantenimiento en manos del

personal cualiﬁcado. El manejo inexperto

puede provocar una descarga.

• Los aparatos están adecuados para su utilización sólo

en interiores. Protéjalos de goteos y salpicaduras, ele-

vada humedad del aire y calor (temperatura ambiente

admisible: 0 – 40 ºC).

• No ponga el mezclador en funcionamiento y desconecte

inmediatamente el alimentador de la toma de corriente si:

1. -Hay algún daño visible en el mezclador o en el ali

mentador.

2. Aparece algún defecto por caída o accidente similar.

3. No funciona correctamente.

Sólo el personal cualiﬁcado puede reparar los aparatos

bajo cualquier circunstancia.

• Utilice sólo un paño suave y seco para la limpieza, no

utilice nunca ni productos químicos ni agua.

• No podrá reclamarse garantía o responsabilidad alguna

por cualquier daño personal o material resultante si

los aparatos se utilizan para otros ﬁnes diferentes a los

originalmente concebidos, si no se conectan o utilizan

adecuadamente o si no se reparan por expertos.

Si va a poner los aparatos fuera de servicio deﬁ-

nitivamente, llévelos a la planta de reciclaje más

cercana para que su eliminación no sea perjudi-

cial para el medioambiente.

3 Conexiones

1) Conecte los aparatos de audio a las tomas de entrada

INPUT (6).

2) Envíe la señal de suma de las tomas OUTPUT (7) a la

entrada de línea del siguiente aparato de audio (p. ej.

mezclador, ampliﬁcador).

3) Para monitorizar la señal de suma, se pueden conectar

un auricular a cada una de las dos tomas PHONES (2).

4) -Conecte el conector de bajo voltaje del alimentador en

tregado a la toma “12 V ” (8) y el alimentador a una ⎓

toma de corriente (230 V/ 50 Hz).

4 Funcionamiento

1) Conecte el aparato con el interruptor POWER (1). Se

ilumina el LED sobre el interruptor.

2) Para el ajuste básico ponga el control LEVEL MASTER (4)

en la posición intermedia.

3) Con los controles LEVEL CH 1 a CH 3 (5), mezcle las

señales de los aparatos de audio conectados o fúndalas

como desee. Gire los controles de los canales que no se

utilizan hasta el tope izquierdo, al mínimo.

Como indicación, los LEDs SIG. / PK sobre los con-

troles aparecen en verde a partir de una cierta intensi-

dad de señal. Si uno de los LEDs aparece en rojo, baje

el control correspondiente de modo que no se sobre-

cargue el canal.

4) Adecúe el nivel de salida de la MMX-30 con el control

LEVEL MASTER al siguiente aparato de audio. Si el LEDPK

sobre el control aparece en rojo, baje el control adecua-

damente de modo que no se sobrecargue la salida.

5) Ajuste el volumen de los auriculares conectados con el

control LEVEL PHONES (3). El volumen es independiente

del ajuste del control LEVEL MASTER.

ADVERTENCIA No ajuste nunca un volumen de auricu-

lares muy elevado. Los volúmenes per-

manentes muy elevados pueden dañar

su oído. El oído humano se acostumbra

a los volúmenes altos que no lo parecen tanto después de

un rato. Por lo tanto, no aumente un volumen alto que p3-ya

se había ajustado antes de acostumbrarse a él.

6) Desconecte el mezclador con el interruptor POWER

después de utilizarlo. Si no se va a utilizar durante un

largo periodo de tiempo, desconecte el alimentador del

enchufe para prevenir un consumo de corriente inne-

cesario.

5 Especiﬁcaciones

Sensibilidad de entrada: . . 40 mV

Salidas

1 × MASTER: . . . . . . . . . 4 V máx.

2 × PHONES: . . . . . . . . . 10 mW/ 32 Ω

Rango de frecuencias: . . . . 5 – 30 000 Hz

THD: . . . . . . . . . . . . . . . . . < 0,1 %

Relación sonido / ruido: . . . > 66 dB

Alimentación: . . . . . . . . . . mediante el alimentador

entregado conectado a

230 V/ 50 Hz

Sujeto a modiﬁcaciones técnicas.

EspañolPolski

3-kanałowy mikser stereo

Niniejsza instrukcja przeznaczona jest dla użytkow-

ników, którzy nie posiadają wiedzy i doświadczenia

technicznego. Przed rozpoczęciem użytkowania pro-

szę zapoznać się z instrukcją, a następnie zachować

ją do wglądu.

1 Zastosowanie

MMX-30 pozwala na miksowanie sygnałów z trzech źródeł

audio (np. odtwarzaczy CD, odtwarzaczy MP3) do jednego

sygnału stereo master. Ponadto, pozwala na odsłuchiwanie

sygnału przez dwie pary słuchawek.

2 Środki bezpieczeństwa

Urządzenia (mikser oraz zasilacz) spełniają wszystkie wyma-

gania norm UE dlatego zostały oznaczone symbolem .

UWAGA Zasilacz urządzenia pracuje na niebezpiecz-

nym napięciu. Wszelkie naprawy należy zlecić

osobie przeszkolonej; nieprawidłowa obsługa

może spowodować porażenie prądem elek-

trycznym.

• Urządzenie przeznaczone jest wyłącznie do użytku

wewnątrz pomieszczeń. Należy chronić je przez wodą,

dużą wilgotnością oraz wysoką temperaturą (dopusz-

czalny zakres wynosi 0 – 40 °C).

• Nie wolno używać urządzenia lub natychmiast odłączyć

zasilacz z gniazdka sieciowego

1. jeżeli stwierdzono istnienie widocznego uszkodzenia

miksera, zasilacza lub kabla zasilającego,

2. jeżeli uszkodzenie urządzenia mogło nastąpić w

wyniku upadku lub innego podobnego zdarzenia,

3. jeżeli urządzenie działa nieprawidłowo.

W każdym przypadku, naprawę należy zlecić specjaliście.

• Do czyszczenia używać suchej miękkiej ściereczki; nie

stosować środków chemicznych ani wody.

• Producent ani dostawca nie ponoszą odpowiedzialności

za wynikłe szkody: uszkodzenie sprzętu lub obrażenia

użytkownika, jeśli urządzenie było używane niezgodnie

z ich przeznaczeniem, nieprawidłowo zamontowane,

podłączone lub obsługiwane bądź poddane nieautory-

zowanej naprawie.

Po całkowitym zakończeniu eksploatacji, urzą-

dzenie należy oddać do punktu recyklingu, aby

nie zaśmiecać środowiska.

3 Podłączanie

1) Podłączyć urządzenia audio do gniazd INPUT (6).

2) Połączyć gniazda wyjściowe OUTPUT (7) z wejściem

liniowym następnego urządzenia audio (np. miksera,

wzmacniacza).

3) Aby odsłuchać zmiksowany sygnał master, należy pod-

łączyć słuchawki do jednego z gniazd PHONES (2).

4) Podłączyć kabel od zasilacza do gniazda “12 V ” (8), a ⎓

następnie zasilacz do gniazdka sieciowego (230 V/ 50 Hz).

4 Obsługa

1) Włączyć urządzenie przełącznikiem POWER (1). Zapali

się dioda nad przyciskiem.

2) Początkowo ustawić regulator LEVEL MASTER (4) na

środkową pozycję.

3) -Za pomocą regulatorów LEVEL CH 1 do CH 3 (5) zmik

sować sygnały z podłączonych źródeł audio. Regulatory

niewykorzystywanych kanałów skręcić na minimum.

Poziom sygnału pokazywany jest na wskaźnikach

diodowych SIG. / PK. Siła zielonego światła jest zależna

od poziomu sygnału. Jeżeli dioda zmieni kolor na czer-

wony, oznacza że dany kanał jest przesterowany i na-

leży skręcić odpowiedni regulator.

4) -Poziom sygnału na wyjściu MMX-30 może być zmie

niany regulatorem LEVEL MASTER. Jeżeli dioda PK

zapali się na czerwono, oznacza że kanał jest przestero-

wany i należy skręcić odpowiedni regulator.

5) -Ustawić głośność sygnału podawanego na wyjścia słu

chawkowe, za pomocą regulatora LEVEL PHONES (3).

Poziom sygnału na tych wyjściach jest niezależny od

ustawienia regulatora LEVEL MASTER.

UWAGA Nie należy ustawiać zbyt wysokiej głośności

systemu audio ani na słuchawkach. Dłu-

gotrwałe działanie dużej głośności może

uszkodzić słuch! Ucho ludzkie przyzwyczaja

się do poziomu dźwięku i po pewnym czasie nie odbiera

go jako wysokiego. Dlatego nie należy zwiększać usta-

wionego wcześnie poziomu dźwięku.

6) Po zakończeniu pracy wyłączyć mikser przełącznikiem

POWER. Jeżeli mikser nie będzie przez dłuższy czas uży-

wany, odłączyć zasilacz od gniazdka sieciowego, gdyż

nawet przy wyłączonym mikserze następuje niewielki

pobór prądu.

5 Specyﬁkacja

Czułość wejściowa: . . . . . . 40 mV

Wyjścia

1 × MASTER: . . . . . . . . . max 4 V

2 × PHONES: . . . . . . . . . 10 mW/ 32 Ω

Pasmo przenoszenia: . . . . . 5 – 30 000 Hz

THD: . . . . . . . . . . . . . . . . . < 0,1 %

Stosunek S / N: . . . . . . . . . . > 66 dB

Zasilanie: . . . . . . . . . . . . . . z dołączonego zasilacza

230 V/ 50 Hz

Z zastrzeżeniem możliwości zmian.

Produktspecifikationer

Varumärke:	IMG Stageline
Kategori:	Mixerkonsol
Modell:	MMX-30

Behöver du hjälp?

Om du behöver hjälp med IMG Stageline MMX-30 ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Mixerkonsol IMG Stageline Manualer

IMG Stageline MMX-31 Bruksanvisning

19 September 2024

IMG Stageline MMX-8 Bruksanvisning

19 September 2024

IMG Stageline MXR-60 Bruksanvisning

19 September 2024

IMG Stageline MXR-80 Bruksanvisning

19 September 2024

IMG Stageline MXR-120 Bruksanvisning

19 September 2024

IMG Stageline MXR-40PRO Bruksanvisning

19 September 2024

IMG Stageline MXR-6 Bruksanvisning

19 September 2024

IMG Stageline MMX-30 Bruksanvisning

19 September 2024

Mixerkonsol Manualer

Nyaste Mixerkonsol Manualer

Konig KN-DIGICON20 Bruksanvisning

27 Oktober 2024

Rane Sixty-Four Bruksanvisning

27 Oktober 2024

Wharfedale SL 1224 USB Bruksanvisning

27 Oktober 2024

American Audio 14MXR Bruksanvisning

23 Oktober 2024

Yamaha MG12XU Bruksanvisning

22 Oktober 2024

Yamaha MG 10 Bruksanvisning

21 Oktober 2024

Yamaha MG12 Bruksanvisning

20 Oktober 2024

Midas PRO9 Bruksanvisning

20 Oktober 2024

American Audio Q-D6 Bruksanvisning

20 Oktober 2024

Glemm MXD 08 Bruksanvisning

20 Oktober 2024
