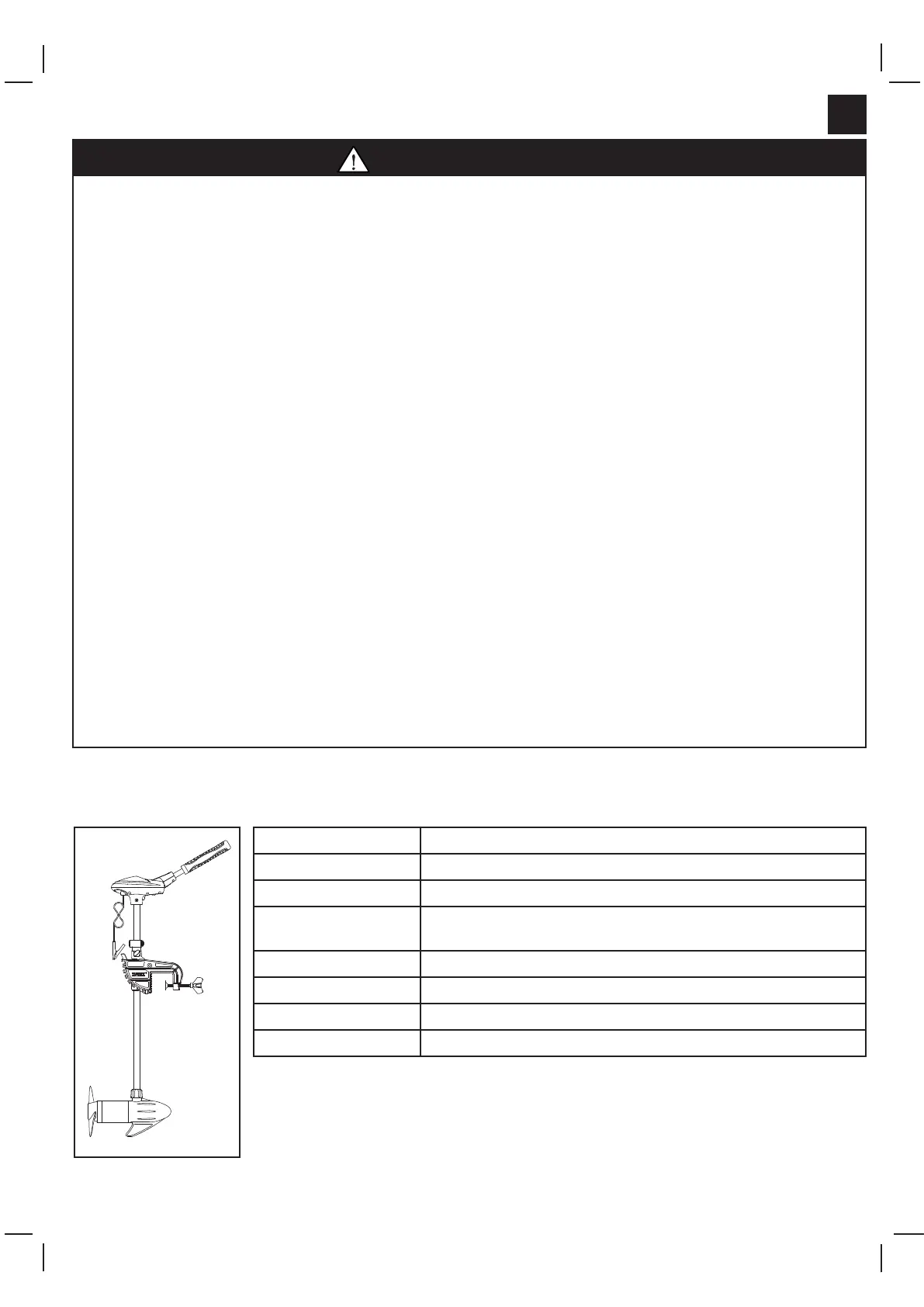

(173IO) 12 VOLT TROLLING MOTOR DUTCH 7.5” X 10.3” 11/15/2013

BEWAAR DEZE INSTRUCTIES

173

BEWAAR DEZE INSTRUCTIES

Bladzijde 1

173

12 VOLT MOTOR

Model BM4212

Voltage: 12V DC

Maximaal vermogen:

35A

Maximale kracht:

420W

Stuwkracht:

180N

Maximale gewichtscapaciteit: 2000Lbs (909Kg)

Versnelling: 5-vooruit en 3-achteruit

Steel lengte: 91.4cm

Geschikt voor: Zoet- en zoutwater

Montage:

Enkel monteren aan de achterzijde

Vereiste: een deep cycle accu met op zijn minst 60A per uur.

Let op: tekeningen dienen slechts ter verduidelijking en zijn niet op

schaal. Boot, accu en montage materiaal zijn niet inbegrepen.

De waarschuwingen, instructies en veiligheidsvoorschriften, die bij dit product zijn geleverd, beschrijven alleen de

algemene gevaren inherent aan waterrecreatie. Het valt buiten het bestek ervan om alle specieke risico's en gevaren

te behandelen. Gebruik dus altijd uw gezond verstand. Lees de handleiding en andere meegeleverde instructies

zorgvuldig door en volg ze nauwkeurig op voordat u het product installeert en gebruikt.

WAARSCHUWING

• De stekkerkabel kan niet worden vervangen. Als de kabel is beschadigd moet het apparaat worden weggedaan.

• Kinderen dienen onder toezicht gehouden te worden om te voorkomen dat zij met het apparaat spelen.

• Dit apparaat is niet geschikt te gebruiken door personen (inclusief kinderen) welke een fysieke, motorische of mentale beperking hebben of

een gebrek aan ervaring en kennis met dit product, tenzij het gebruik word gestuurd door een capabel toezichthouder.

• Gebruikdemotoropveiligeafstandvanzwemmersenobjecten.Raakdemotornooitaanwanneerdezeingebruikis;contactmeteen 

draaiende propeller kan letsel veroorzaken of dodelijk zijn.

• Gebruikdemotoraltijdopeenveiligemanier;blijfuitdebuurtvananderewatervoertuigenendrijvendeobjecten.Volgderegelsopwelke 

gelden voor het water waarin u uw motor gebruikt.

• Schakeldemotordirectuitzodraeenzwemmerdichtbijdebootkomt.

• Gebruikdemotornietwanneeruonderinvloedbentvanalcohol,drugs,medicatieofanderefactorenwelkeuwreactievermogenkunnen

beïnvloeden.

• Demotorisnietgeschiktvoorgebruikinextremeweersomstandighedendaardemotorditnietaankan.

• Laatdemotornooitdraaienwanneerdezebuitenwateris,contactmetderoterendepropellerkanletselveroorzakenenkandodelijkzijn.

• Houdtdehandenuithetwaterwanneerugebruikmaaktvande“wierverwijder”modus.Schakeldemotorinzijngeheeluitenverwijderde

batterijen alvorens u handmatig zeewier of planten wilt verwijderen.

• Zetdesnelheidsregelaaraltijdopnulenplaatsdemotorindenon-actievestandalvorensudekabelsopdeaccuaansluit.Verwijderde 

negatieve kabel als eerst en sluit deze al laatste aan.

• Zorgeraltijdvoordatdevoedingskabelsnietgedraaid/gekniktzijnendatdezeveiligwordenweggelegdzodaternietovergestruikeldkan

worden. De kabels dienen onbelemmerd te zijn om beschadiging aan de draadisolatie te voorkomen, wat voor een slechte werking of zelfs

elektrische schok kan zorgen.

• Controleeraltijddeisolatievandevoedingskabelsomerzekervantezijndatdezenietbeschadigdzijn.

• Haalaltijddemotorvandeaccuafalvorensudezeschoonmaaktofcontroleert.

• Dompeldecompletemotornietonder,erkandanwaterindemotorkamerkomenwatkanleidentotkortsluiting.Degarantievervaltinditgeval.

• Houdtuwvingersuitdebuurtvanallescharnieren,draaipuntenenbewegendedelenbijhetaanpassen,verhogenofverlagenvandemotor.

• Houdtdemotorstevigvastbijhetverstellenvandediepteomtevoorkomendatdemotorvalt.

• Inspecteerdemotorregelmatigenpleegonderhoudvolgensdeinstructies.Indienunietbekendbentmetdejuisteveiligheidsvoorschriftenom

de motor te onderhouden voer dan geen onderhoud uit.

• Leesenvolgalleinstructiesbetreftdeaccuendelader.

HET NEGEREN VAN DEZE WAARSCHUWINGEN KUNNEN LEIDEN TOT BESCHADIGING VAN EIGENDOMMEN, VUUR, ELEKTRISCHE

SCHOK, VERDRINKING, LETSEL OF ZELFS DE DOOD.

(173IO) 12 VOLT TROLLING MOTOR DUTCH 7.5” X 10.3” 11/15/2013

BEWAAR DEZE INSTRUCTIES

173

BEWAAR DEZE INSTRUCTIES

Bladzijde 2

173

Bedieningshendel

Batterij aanduiding &

wier verwijder knop

Bedieningspaneel

Klem schroeven

Steel

Motor

Propeller

Overzicht:

Positie hendel

Multi positie

bevestiging

Hoogteverstellingknop

MONTAGE

Montage

Installeerdemotoraandeachterzijdevandebootendraaideklemschroevenstevigvast.

Let op: het te strak aan draaien van de klemschroeven kan de multi positie bevestiging beschadigen.

Positie hendel

Stuurknop

Klem schroeven

Hoogteverstellingknop

DooronsstrevennaarcontinueproductverbeteringenheeftIntexhetrechtproductspecicatiesenontwerpen

zonder kennisgeving te wijzigen, wat zou kunnen resulteren in wijzigingen in de handleiding.

(173IO) 12 VOLT TROLLING MOTOR DUTCH 7.5” X 10.3” 11/15/2013

BEWAAR DEZE INSTRUCTIES

173

BEWAAR DEZE INSTRUCTIES

Bladzijde 3

Afstellen van diepte en stuurweerstand

1. Open de hoogte verstellingknop en schuif de steel

langzaam naar boven of beneden tot u de gewenste

 dieptebereikthebt.Sluitdehendelgoedomdejuiste

diepte te behouden. De hoogte verstellingknop kan

worden aangepast met een schroevendraaier. Let op:

draai de schroef niet te strak vast.

Veiligheidsvoorschriften:

Houdtuwvingersuit

de buurt van alle scharnieren, draaipunten en

bewegende delen bij het aanpassen, verhogen of

 verlagenvandemotor.Houdtdesteelaltijdstevig

vast bij het aanpassen van de diepte om te voorkomen

dat de motor naar beneden glijdt.

2. De sturingsweerstand kan worden aangepast door de

stuurknop vaster of losser te draaien.

Uit het water halen, in de gebruikspositie zetten en

instellen van de helling in horizontale positie:

1. Draai de stuurknop losser en pak het

 bedieningspaneelaandeachterkantvast.Gebruikde

hendel niet om de motor te verplaatsen.

2. Terwijl u de motor omhoog tilt (25.4cm) kantelt u de

motor in de boot. Vergrendeling gebeurt automatisch.

3. Draai de stuurknop vast en laat de hoogte

verstellingknop tot aan de bovenkant van de stuurknop

glijden. Zorg ervoor dat de hoogte verstellingknop is

aangedraaid.

Uit horizontale positie plaatsen:

1. Om de motor uit de horizontale positie te halen draait

u de hoogte verstellingknop los en plaatst u deze in

gewenste positie, draai de knop weer vast.

2. Pak de achterkant van het bedieningspaneel of de

steel goed vast, draai de stuurknop los, duw tegen de

positiehendel terwijl u het bedieningspaneel vast hebt

en laat de motor langzaam in het water.

3. Zorg ervoor dat de hoogte verstellingknop goed vast zit om de gewenste diepte te bereiken. Ook de

stuurknop moet goed vast zitten om de juiste stuurweerstand te bereiken.

In verticale positie plaatsen:

1. Houdtdesteelstevigvast,draaidestuurknoplosentildemotoromhoogtotdegewensteverticale 

positie.

2. Draai de stuurknop weer vast om de gewenste verticale positie te behouden.

3. Opendehoogteverstellingknopenlaatdezetotaandeonderkantvandestuurknopglijden.Sluitde 

positie hendel.

Uit verticale positie halen :

1. Om de motor uit de verticale positie te halen draait u de hoogte verstellingknop los en houdt u de steel

stevig vast. Draai vervolgens de stuurknop los en laat de motor langzaam tot gewenste diepte in het

water zakken.

2. Draai zowel de stuurknop als de hoogte verstellingknop weer goed vast.

Hoogteverstellingknop

Positie hendel

Stuurknop

Ene hand: trek

hier omhoog

Andere hand: druk

op positie hendel

173
