Sida 1/3

Précautions de sécurité

AVERTISSEMENT

Pour éviter toute blessure et / ou incendie, veuillez

prendre les précautions suivantes:

• Le montage et le câblage de ce produit nécessite des

compétences et de l’expérience. Pour des raisons de

sécurité, laissez un professionnel eectuer le travail de

montage et de câblage.

• Si vous prolongez un câble de batterie ou de masse,

assurez vous d’utiliser un câble pour automobile ou un

câble compris entre 14 mm2 (AWG 6) et 21 mm2 (AWG

4) afin d’éviter tout risque de détérioration ou d’en-

dommagement du revêtement des câbles.

• Pour éviter les court-circuits, ne jamais mettre ou laisser

d’objets métalliques (comme une pièce de monnaie ou

un outil en métal) à l’intérieur de l’appareil.

• Si l’appareil commence à émettre de la fumée ou une

odeur bizarre, mettez immédiatement l’appareil hors

tension et consultez un revendeur KENWOOD.

• Ne pas toucher l’appareil quand il est en service car

la température de sa surface est susamment élevée

pour provoquer des brûlures.

ATTENTION

Pour éviter tout dommage à l’appareil, veuillez

prendre les précautions suivantes:

• Bien vérier que l’appareil est raccordé à une source

d’alimentation CC de 12 V avec raccordement de

masse négative.

• N’ouvrez pas le couvercle supérieur ou inférieur de

l’appareil.

• N’installez pas l’appareil dans un endroit exposé direc-

tement à la lumière du soleil, à une chaleur excessive

ou à l’humidité. Evitez aussi les endroits trop poussié-

reux et où l’appareil risque d’être éclaboussé.

• Lors du remplacement d’un fusible, utilisez seulement

un fusible neuf avec la valeur indiquée. L’utilisation d’un

fusible d’une valeur diérente peut être la cause d’un

mauvais fonctionnement de votre appareil.

• Pour éviter les courts-circuits lors du remplacement

d’un fusible, déconnectez d’abord le faisceau de câbles.

REMARQUE

• Si vous rencontrez des problèmes pendant l’installa-

tion, consultez votre revendeur KENWOOD.

• Si l’appareil semble ne pas fonctionner correctement,

consultez votre revendeur KENWOOD.

Nettoyage de l’appareil

Si la surface de l’appareil sale, l’essuyer avec un chion

au silicone ou un chion doux et sec après avoir éteint

l’appareil.

ATTENTION

N’essuyez pas le panneau avec un tissu rugueux ou

imprégné de dissolvant volatile comme un diluant à pein-

ture ou de l’alcool. Il pourrait rayer la surface du panneau

et / ou écailler les lettres d’informations.

Comment éviter une élévation de la batterie

Lorsque l’unité est utilisée avec l’ACC sur ON, sans que le

moteur ne soit allumé, cela décharge la batterie. Il est pré-

férable de l’utiliser après avoir allumé le moteur.

Fonction de protection

La fonction de protection se met en service dans les cas

suivants:

Cet appareil est pourvu d’une fonction de protection de

l’appareil lui-même et des haut-parleurs de manière à

éviter divers incidents.

Lorsque la fonction de protection est déclenchée, l’indi-

cateur d’alimentation s’éteint et l’amplicateur s’arrête de

fonctionner.

• Si un cordon de liaison aux haut-parleurs est en

court-circuit.

• Une sortie de haut-parleur est mise à la masse.

• Une tension continue est appliquée sur les sorties vers

les haut-parleurs en raison d’un défaut de fonctionne-

ment de l’appareil.

• Lorsque la température interne est trop élevée et que

l’appareil ne fonctionne pas.

Câblage

• Pour cette unité, brancher le cordon de la batterie

directement à la batterie. Si celui-ci est connecté à

l’installation électrique du véhicule, l’installation peut

disjoncter etc.

• Si un ronronnement se fait entendre dans les haut-

parleurs lorsque le moteur tourne, xer un ltre antipa-

rasite de ligne (en option) au câble de la batterie.

• Utiliser un passe-câble de manière que le cordon ne

soit pas en contact avec le tablier.

• Relier les ls de masse à une partie métallique du châs-

sis du véhicule qui soit en mesure de jouer le rôle de

masse électrique et donc de laisser passer le courant

vers le pôle négatif ⊖ de la batterie. Ne pas mettre l’ap-

pareil sous tension si les ls de masse ne sont pas reliés.

• Assurez-vous de mettre en place un fusible protégeant

le cordon d’alimentation situé près de la batterie. Ce

fusible doit avoir un pouvoir de coupure égal ou légè-

rement supérieur à celui de l’unité.

• En ce qui concerne le cordon d’alimentation et la terre,

il est conseillé d’utiliser un cordon d’alimentation élec-

trique pour voiture (ininammable). (Utiliser un cordon

d’alimentation d’un diamètre câble compris entre 14

mm2 (AWG 6) et 21 mm2 (AWG 4).)

• Lorsque plus d’un amplicateur de puissance doivent

être utilisés, utiliser un câble de câblage d’alimentation

et un fusible de sécurité dont la limite de tension est

supérieure au courant total maximum tiré par chaque

amplicateur.

Sélection des haut-parleur

• L’utilisation de haut-parleurs d’une puissance d’entrée

inférieure à la puissance de sortie de l’amplificateur

peut provoquer un dégagement de fumée ou une

panne de l’équipement.

• Utiliser des haut-parleur dont l’impédance est de mini-

mum 2 Ω. Lorsque plus d’un jeu d’haut-parleur va être

utilisé, calculer l’impédance combinée des haut-parleur

et connecter ensuite les haut-parleur appropriées à

l’amplicateur.

Safety precautions

WARNING

To prevent injury or re, take the following precau-

tions:

• Mounting and wiring this product requires skills and

experience. For safety’s sake, leave the mounting and

wiring work to professionals.

• When extending the ignition, battery, or ground wires,

make sure to use automotive-grade wires or other

wires with the range of 14 mm2 (AWG 6) to 21 mm2

(AWG 4) to prevent wire deterioration and damage to

the wire coating.

• To prevent a short circuit, never put or leave any metal-

lic objects (such as coins or metal tools) inside the unit.

• If the unit starts to emit smoke or strange smells,

turn off the power immediately and consult your

KENWOOD dealer.

• Do not touch the unit during use because the sur-

face of the unit becomes hot and may cause burns if

touched.

CAUTION

To prevent damage to the machine, take the follow-

ing precautions:

• Be sure the unit is connected to a 12 V DC power sup-

ply with a negative ground connection.

• Do not open the top or bottom covers of the unit.

• Do not install the unit in a spot exposed to direct

sunlight or excessive heat or humidity. Also avoid

places with too much dust or the possibility of water

splashing.

• When replacing a fuse, only use a new one with the

prescribed rating. Using a fuse with the wrong rating

may cause your unit to malfunction.

• To prevent a short circuit when replacing a fuse, rst

disconnect the wiring harness.

NOTE

• If you experience problems during installation, consult

your KENWOOD dealer.

• If the unit does not seem to be working right, consult

your KENWOOD dealer.

Cleaning the unit

If the front panel gets dirty, turn o the power and wipe

the panel with a dry silicon cloth or soft cloth.

CAUTION

Do not wipe the panel with a hard cloth or a cloth damp-

ened by volatile solvents such as paint thinner and alco-

hol. They can scratch the surface of the panel and / or

cause the indicator letters to peel o.

To prevent battery rise

When the unit is used in the ACC ON position without

turning the engine ON, it depletes the battery. Use it after

starting the engine.

Protection function

The protection function is activated in the following

situations:

This unit is equipped with a protection function for

protecting this unit and your speakers from various acci-

dents or problems that can occur.

When the protection function is triggered, the power

indicator goes o and the amplier stops operating.

• When a speaker wire may be short-circuited.

• When a speaker output contacts ground.

• When the unit malfunctions and a DC signal is sent to

the speaker output.

• When the internal temperature is high and unit won’t

operate.

Wiring

• Take the battery wire for this unit directly from the bat-

tery. If it’s connected to the vehicle’s wiring harness, it

can cause blown fuses etc.

• If a buzzing noise is heard from the speakers when the

engine is running, connect a line noise lter (optional)

to each of the battery wire.

• Do not allow the wire to directly contact the edge of

the iron plate by using Grommets.

• Connect the ground wire to a metal part of the car

chassis that acts as an electrical ground passing elec-

tricity to the battery‘s negative ⊖ terminal. Do not turn

the power on if the ground wire is not connected.

• Be sure to install a protective fuse in the power cord

near the battery. The protective fuse should be the

same capacity as the unit’s fuse capacity or somewhat

larger.

• For the power cord and ground, use a vehicle type

(reproof) power wring cord. (Use a power wiring cord

with the range of 14 mm2 (AWG 6) to 21 mm2 (AWG 4).

• When more than one power amplier are going to be

used, use a power supply wiring wire and protective

fuse of greater current-handling capacity than the total

maximum current drawn by each amplier.

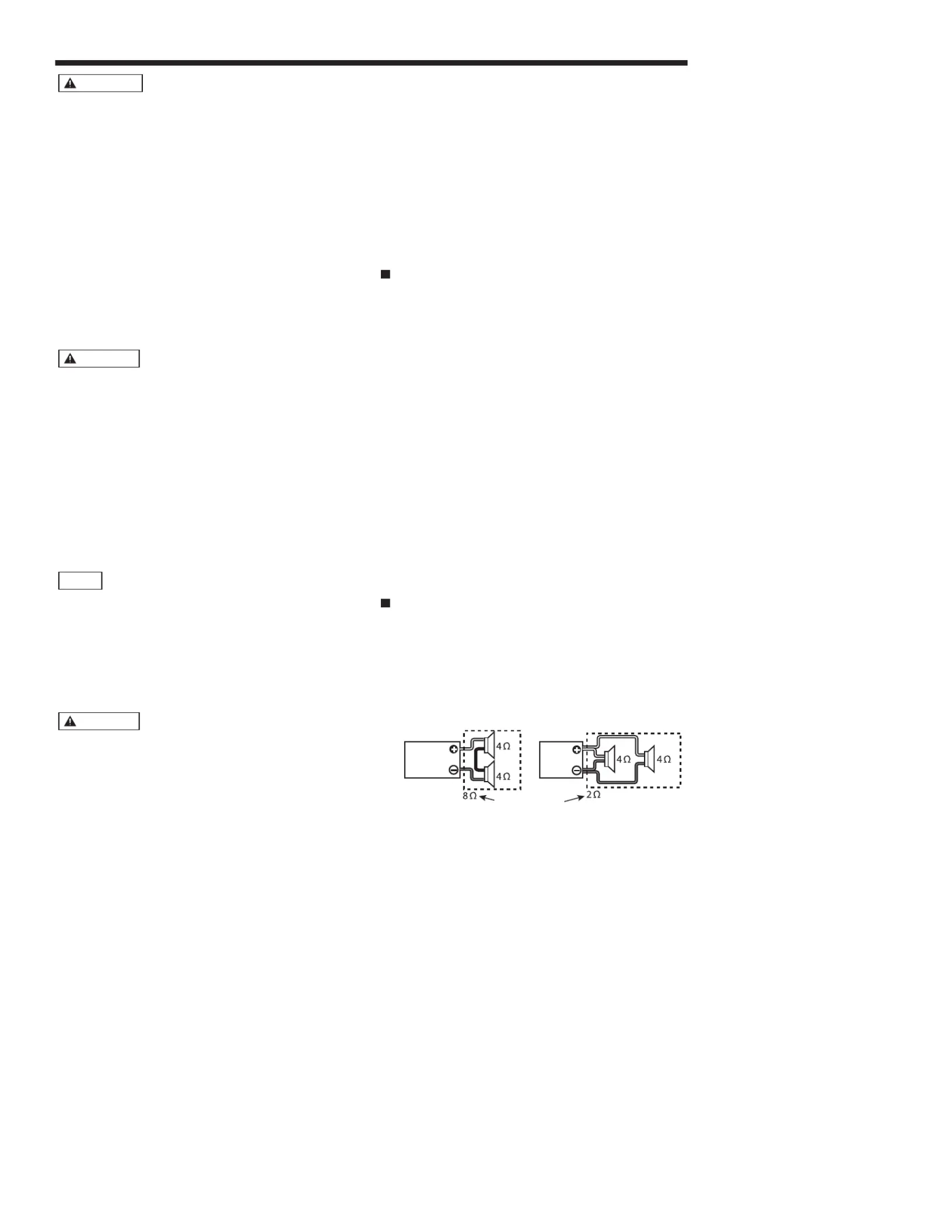

Speaker selection

• Using speakers with smaller input ratings than the

amplier’s output power would result in smoke gener-

ation or equipment failure.

• Use speakers that have an impedance of 2 Ω or greater.

When more than one set of speakers are going to be

used, calculate the combined impedance of the speak-

ers and then connect suitable speakers to the amplier.

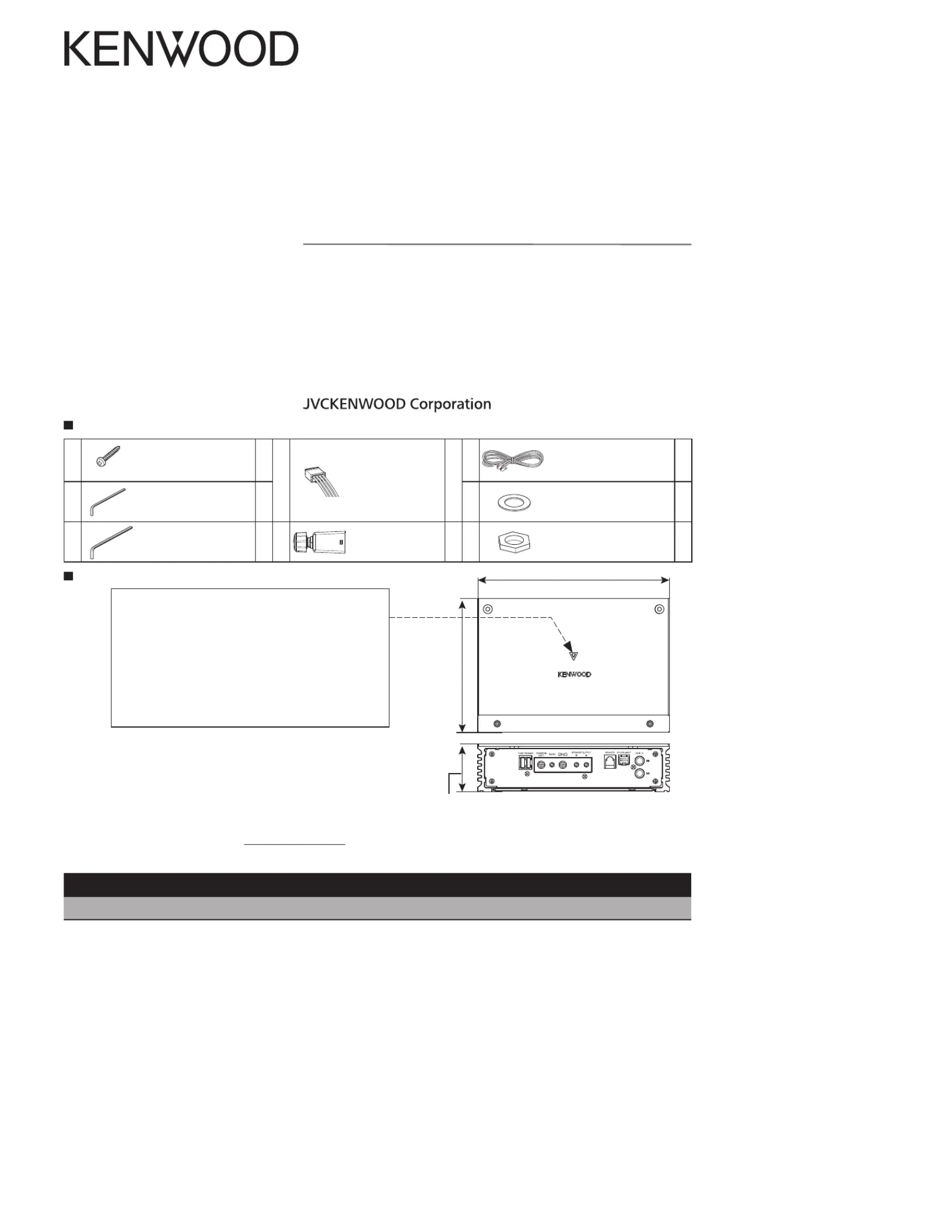

X503-1

KAC-531

CLASS D MONO POWER AMPLIFIER

INSTRUCTION MANUAL

AMPLIFICATEUR MONO CLASSE D

MODE D’EMPLOI

AMPLIFICADOR DE POTENCIA CLASE D MONOFÓNICO

MANUAL DE INSTRUCCIONES

combinée

Combined

impedance

Impedancia

combinada

ADVERTENCIA

Para evitar el riesgo de lesiones y / o fuego, observe

las siguientes precauciones:

• La instalación y cableado de este producto requiere

de habilidad y experiencia. Por motivos de seguridad,

deja la labor de instalación y montaje en manos de

profesionales.

• Cuando extienda los cables de la batería o de masa,

asegúrese de utilizar cables para automóviles u otros

cables que tengan un área de 14 mm2 (AWG 6) a 21

mm2 (AWG 4), para evitar el deterioro del cable y daños

en su revestimiento.

• Para evitar cortocircuitos, nunca coloque ni deje obje-

tos metálicos (por ejemplo, monedas o herramientas

metálicas) dentro de la unidad.

• Si nota que la unidad emite humos u olores extraños,

desconecte inmediatamente la alimentación y consulte

con su distribuidor KENWOOD.

• No toque el aparato mientras lo utiliza porque su

supercie se calienta y puede causar quemaduras si se

toca.

PRECAUCIÓN

Para evitar daños en la unidad, tome las siguientes

precauciones:

• Asegúrese de que la unidad está conectada a un sumi-

nistro de alimentación de CC de 12 V con una conexión

de toma de tierra negativa.

• No abra las cubiertas superior o inferior de la unidad.

• No instale la unidad en un sitio expuesto a la luz directa

del sol, o excesivamente húmedo o caluroso. Asimismo

evite los lugares muy polvorientos o sujetos a salpica-

duras de agua.

• Cuando tenga que reemplazar un fusible, utilice única-

mente uno del régimen prescrito. El uso de un fusible

de régimen incorrecto podría ocasionar un funciona-

miento defectuoso de la unidad.

• Para evitar cortocircuitos mientras sustituye el fusible,

desconecte previamente el mazo de conductores.

NOTA

• Si tiene problemas durante la instalación, consulte con

su distribuidor KENWOOD.

• Si la unidad no está funcionando correctamente, con-

sulte con su distribuidor KENWOOD.

Limpieza de la unidad

Si la supercie de la unidad está sucia, apague la unidad y

limpie con un paño siliconado suave y seco.

PRECAUCIÓN

No limpie el panel con un paño áspero o humedecido

con disolventes volátiles tales como diluyente de pintura

o alcohol. Su uso podría rayar la supercie del panel y / o

hacer que se despeguen las letras indicadoras.

Para evitar agotar la batería

Cuando la unidad se utiliza en la posición ACC ON sin

conectar el motor, agota la batería. Utilícelo después de

arrancar el motor.

Función de protección

La función de protección se activa en los casos

siguientes:

Este aparato está equipado con una función de protec-

ción que protege el aparato y los altavoces de diversos

accidentes y problemas que pueden ocurrir.

Cuando la función de la protección está activada, el

indicador de potencia se apaga y el amplificador se

interrumpe.

• Cuando un cable de altavoz puede estar cortocircui-

tado.

• Cuando la salida de un altavoz entra en contacto con

masa.

• Cuando el aparato funciona mal y se envía una señal de

DC a la salida de los altavoces.

• Cuando la temperatura interna sea alta y la unidad no

funcione.

Cableado

• Lleve el cable de la batería de esta unidad directamente

desde la propia batería. Si se conectara al arnés del

cableado del vehículo, puede provocar daños en los

fusibles, etc.

• Si se produce un ruido de zumbido por los altavoces

mientras funciona el motor, conecte un filtro de ruido

de línea (vendido por separado) a cada cable de la

batería.

• No permita que el cable entre en contacto directo con

el borde de la placa de hierro, utilizando para ello aran-

delas de caucho.

• Conecte los cables de masa a una parte del chasis del

automóvil que actúe como puesta a masa por donde

pase la electricidad hasta el borne negativo ⊖ de la

batería. No conecte la alimentación si no están conecta-

dos los cables de masa.

• Asegúrese de instalar un fusible de protección en el

cable de corriente cerca de la batería. El fusible positivo

debería tener la misma capacidad que el de la unidad o

algo mayor.

• Para el cable de corriente y la masa, utilice un cable de

corriente para vehículos (ignífugo). (Utilice un cable

de fuerza con un diámetro entre 14 mm

2 (AWG 6) y 21

mm2 (AWG 4).)

• Cuando desee utilizar más de un amplificador de

potencia, utilice un cable de suministro de alimentación

y un fusible de protección de una capacidad de soporte

de corriente mayor a la corriente máxima total utilizada

por cada amplificador.

Selección de altavoces

• La utilización de altavoces con entradas nominales más

pequeñas que la potencia de salida del amplicador

podría ser la causa de que se generara humo o fallos en

el equipo.

• Utilice altavoces que posean una impedancia de 2Ω o

más. Cuando desee utilizar más de un juego de altavo-

ces, calcule la impedancia combinada de estos altavo-

ces y luego conecte adecuadamente los altavoces al

amplicador.

Precauciones de seguridad

Connections / Raccordements / ConexionesInstallation / Installation / Instalación

WARNING Remove the ignition key and disconnect the negative

⊖ terminal of the battery to prevent short circuits.

AVERTISSEMENT Retirer la clé de contact et débrancher la borne négative

⊖ de la batterie pour éviter les court-circuits.

ADVERTENCIA

Retire la llave de encendido y desconecte el terminal negativo

⊖ de la batería para evitar cortocircuitos.

In a computer-equipped vehicle, when you remove the ⊖ terminal of the battery, the memory may disappear, or a defect may occur in the electrical system of the

vehicle. Consult your dealer for further details.

Dans un véhicule équipé d’un ordinateur, lorsque vous retirez la borne ⊖ de la batterie, la mémoire peut disparaître ou un défaut peut se produire dans le système élec-

trique du véhicule. Consultez votre revendeur pour de plus amples détails.

En un vehículo equipado con ordenador, cuando extrae el terminal ⊖ de la batería, la memoria puede desaparecer o puede producirse un defecto en el sistema eléc-

trico del vehículo. Consulte a su proveedor para obtener más detalles.

AFTER MARKET

HEAD UNIT

Battery

Batterie

Batería

Ground wire

Câble de masse

Cable de masa

Dual voice coil subwoofer / Haut-parleurs d’extrêmes graves à

bobine double voix / Altavoz de subgraves de bobina de voz doble

Subwoofer (L+R)

Haut-parleur

d'extrême grave

(G+D)

Altavoz de

subgraves (I+D)

WARNING

Particular attention must be given to making

good electrical contact at the amplier-out-

put and speaker terminals.

Poor or loose connections can cause spark-

ing or burning at the terminals because of

the very high power that the amplier can

deliver.

CAUTION

• If sound is not output normally, imme-

diately turn power off and check

connections.

• Be sure to turn the power o before chang-

ing the setting of any switch.

• If the fuse blows, check wires for shorts,

then replace the fuse with one of the same

rating.

• Check that no unconnected wires or con-

nectors are touching the car body. Do not

remove caps from unconnected wires or

connectors to prevent short circuits.

• Connect the speaker wires to appropriate

speaker connectors separately. Sharing the

negative wire of the speaker or grounding

speaker wires to the metal body of the car

can cause this unit to fail.

• Af ter installation, check that the brake

lamps, turn signal lamps and windshield

wipers work properly.

AVERTISSEMENT

Veillez à ce que le contact électrique à la

sortie de l’amplificateur et aux prises des

enceintes soit bien établi.

Un mauvais branchement ou un branche-

ment lâche peut causer des étincelles ou un

réchauement des prises du fait de la très

grande puissance de l’amplicateur.

ATTENTION

• En cas d’anomalie, mettre immédiatement

l’appareil hors tension et vérier tous les

raccordements.

• Veiller à mettre l’appareil hors ten-

sion avant de changer la position des

commutateurs.

• Si le fusible saute, vérier si les câbles ne

sont pas court-circuités, et remplacer

le fusible par un autre fusible de même

capacité nominale.

•

Vérier qu’aucun câble ou connecteur non

raccordé ne touche la carrosserie de la

voiture. Ne pas retirer les capuchons des

câbles ou connecteurs non raccordés an

d’éviter tout courtcircuit.

• Raccorder séparément les câbles de haut-

parleur aux connecteurs de haut-parleur

appropriés. La mise en commun du câble

négatif d’un haut-parleur ou des fils de

masse des haut-parleurs à la carrosserie

métallique de la voiture pourrait rendre

l’appareil inopérant.

• Après l’installation, vérier que les voyants

de frein, les clignotants et les essuie-glace

fonctionnent correctement.

ADVERTENCIA

Debe ponerse especial atención para que se

haga un buen contacto eléctrico en la salida

del amplicador y en los terminales de los

altavoces.

Las conexiones mal hechas o las conexiones

ojas pueden causar chispas o quemaduras

en los terminales debido a la potencia muy

alta que puede suministrar el amplicador.

PRECAUCIÓN

• Si el sonido no sale normalmente, desco-

necte inmediatamente la alimentación y

compruebe las conexiones.

• No se olvide de desconectar la alimenta-

ción antes de cambiar el ajuste de cual-

quier conmutador.

• Si el fusible se quema, compruebe que no

haya un cortocircuito en los cables, luego

cambie el fusible por uno que tenga el

mismo amperaje.

•

Verifique que ninguno de los cables o

conectores que están sin conectar se

encuentren tocando la carrocería del auto-

móvil. No retire las tapas de los cables o

conectores que están sin conectar para evi-

tar de que se produzcan cortocircuitos.

• Conecte los cables del altavoz a los

conectores adecuados del altavoz separa-

damente. La puesta en contacto de termi-

nales de altavoces distintos, o la conexión

como toma de tierra de los terminales del

altavoz al coche del automóvil, pueden

causar daños a la unidad.

•

Después de la instalación, compruebe que

las lámparas del freno, luces de destello y

limpiaparabrisas funcionar correctamente.

Power control wire; for “RCA INPUT connection”

Câble de commande de l’alimentation; pour «Raccordement RCA INPUT»

Cable de control de alimentación; para “C CA INPUT”

Power wire and speaker wire connection

Raccordement d’un câble de l’alimentation et d’enceinte

Conexión del cable de alimentación y del altavoz

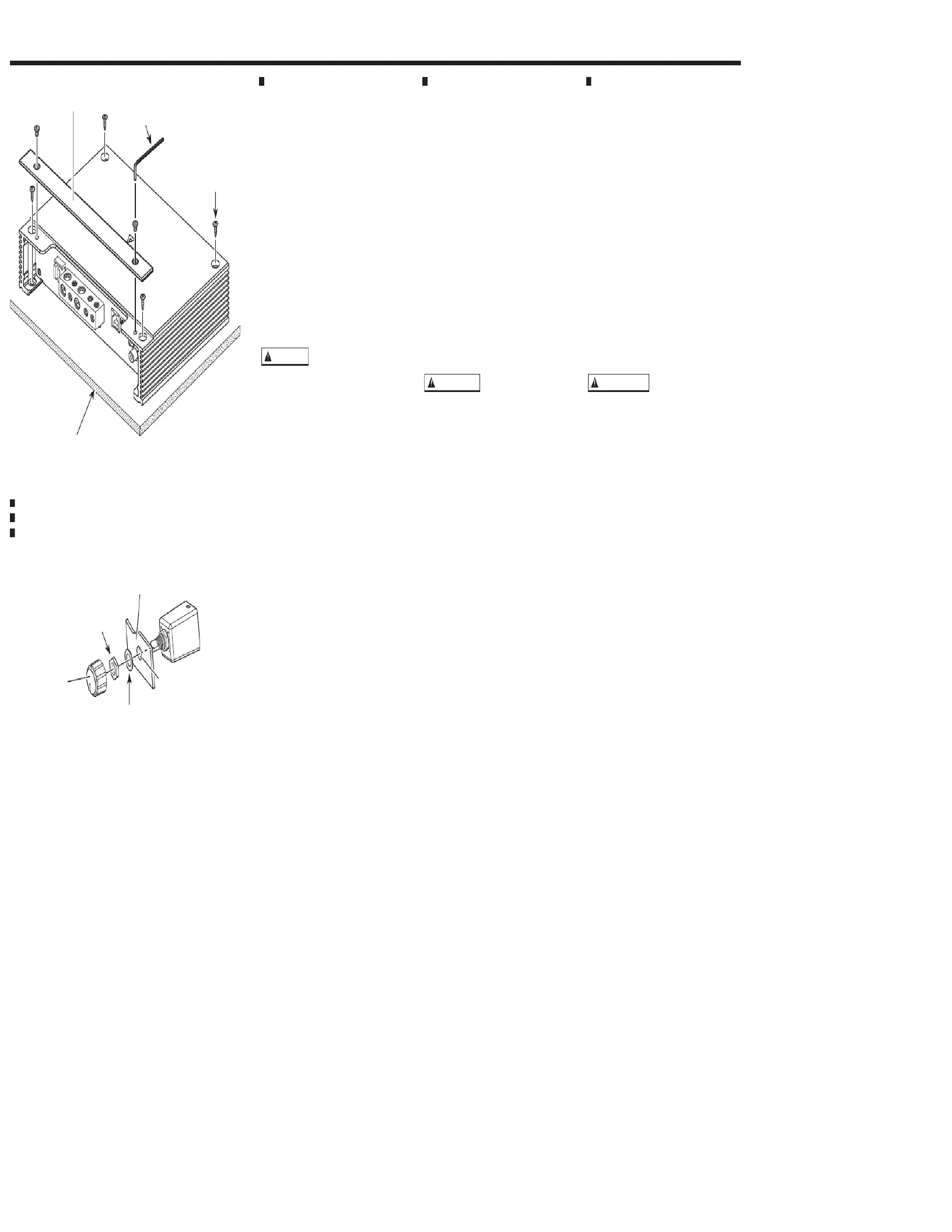

Installation procedure

Since there are large variety of settings and con-

nections possible according to applications, read

the instruction manual well to select the proper

setting and connection.

1. Remove the ignition key and disconnect the

negative

⊖ terminal of the battery to prevent

short circuits.

2. Set the unit according to the intended usage.

3. Remove the Dressing cover.

4. Connect the input and output wires of the

units.

5. Connect the speaker wires.

6. Connect the power wire, power control wire

and grounding wire following this order.

7. Install the installation ttings in the unit.

8. Attach the unit.

9. Attach the Dressing cover.

10. Connect the negative ⊖ terminal of the

battery.

CAUTION

• Do not install in the below locations;

(Unstable location, In a location that interferes

with driving, In a location that gets wet, In a

dusty location, In a place that gets hot, In a

place that gets direct sunlight, In a location that

gets hit by hot air)

• Do not install the unit under the carpet.

Otherwise heat build-up occurs and the unit

may be damaged.

• Install this unit in a location which allows heat

to easily dissipate. Once installed, do not place

any object on top of the unit.

• The surface temperature of the amplifier will

become hot during use. Install the amplier in

a place where people, resins, and other sub-

stances that are sensitive to heat will not come

into contact with it.

• When making a hole under a seat, inside the

trunk, or somewhere else in the vehicle, check

that there is nothing hazardous on the oppo-

site side such as a gasoline tank, brake pipe,

or wiring harness, and be careful not to cause

scratches or other damage.

• Do not install near the dashboard, rear tray, or

air bag safety parts.

• The installation to the vehicle should securely

fasten the unit to a place in which it will not

obstruct driving. If the unit comes o due to a

shock and hits a person or safety part, it may

cause injury or an accident.

• After installing the unit, check to make sure that

electrical equipment such as the brake lamps,

turn signal lamps and windshield wipers oper-

ate normally.

Procédure d’installation

Etant donné que le nombre de réglages et de

raccordements est assez important, il importe

de prendre pleinement connaissance du mode

d’emploi.

1. Retirer la clé de contact et débrancher la

borne négative ⊖ de la batterie pour éviter les

court-circuits.

2. Régler l’appareil en fonction de l’utilisation

désirée.

3. Déposer l’enjoliveur.

4. Raccorder les câbles d’entrée et de sortie de

l’appareil.

5. Raccorder les câbles de haut-parleur.

6. Relier, dans l’ordre, le câble d’alimentation,

le câble de commande d’alimentation et le

câble de masse.

7. Mettre en place les accessoires d’installation

sur l’unité.

8. Brancher l’unité.

9. Fixer l’enjoliveur.

10. Raccorder la borne négative ⊖ de la batterie.

ATTENTION

• Ne pas procéder à l’installation de l’appareil

si vous trouvez dans l’un des lieux suivants;

(Lieu instable, Lieu où la conduite du véhicule

peut être gênée, Lieu exposé à l’humidité, Lieu

exposé à la poussière, Lieu surchauffé, Lieu

exposé directement à la lumière du jour, Lieu

exposé à l’air chaud)

• Ne pas recouvrir l’appareil d’une nappe, tapis,

etc; la chaleur qui s’accumulerait risque d’en-

dommager l’appareil.

•

Installer cet appareil à un emplacement tel que

la chaleur puisse se dissiper aisément. Après

l’installation, ne placer aucun objet sur l’appareil.

• La surface de l’amplicateur va chauer pen-

dant l’utilisation. Installer l’amplificateur à

un endroit où des passagers, de la résine ou

d’autres substances sensibles à la chaleur n’en-

treront pas en contact avec lui.

•

Lors du forage d’un trou sous le siège, à l’intérieur

du core ou partout ailleurs dans le véhicule, véri -

er s’il n’y a pas d’élément dangereux de l’autre

côté, tel qu’un réservoir à carburant, une conduite

de frein, une gaine de câbles, et faire attention de

ne pas faire de gries ou d’autres dégâts.

•

Ne pas l’installer près du tableau de bord, de la

plage arrière ou d’éléments de sécurité de l’airbag.

•

Lors de l’installation dans un véhicule, l’appareil doit

être fermement xé à un endroit ou il ne gênera pas

la conduite. Si l’appareil se détache suite à un choc

et heurte quelqu’un ou un élément de sécurité, il

peut occasionner des blessures ou un accident.

• Après installation de l’appareil, s’assurer que

les diérents équipements électriques tels que

lampes frein et les clignotants de direction

fonctionnent normalement.

Procedimiento de instalación

Como se puede hacer una gran variedad de

ajustes y conexiones según las aplicaciones, lea

atentamente el manual de instrucciones para

seleccionar el ajuste y la conexión apropiados.

1. Retire la llave de encendido y desconecte el

terminal negativo ⊖ de la batería para evitar

cortocircuitos.

2. Prepare el aparato según el uso que vaya a

hacer de él.

3. Quite la cubierta de adorno.

4. Conecte los cables de entrada y salida de las

unidades.

5. Conecte los cables del altavoz.

6. Conecte el cable de alimentación, el cable de

control de alimentación y el cable de tierra en

este orden.

7. Coloque los elementos de instalación en la

unidad.

8. Coloque la unidad.

9. Coloque la cubierta de adorno.

10. Conecte la terminal negativa ⊖ de la batería.

PRECAUCIÓN

• No instale el equipo en las siguientes ubica-

ciones; (Ubicación inestable; En un lugar que

interera a la conducción; En un lugar en el que

pueda mojarse; En un lugar con exceso de polvo;

En un lugar en el que pueda recalentarse; En un

lugar en el que reciba la luz directa del sol; En un

lugar situado en el ujo de aire caliente)

• No utilice el aparato bajo una alfombra porque

en caso contrario, éste podría sobrecalentarse y

estropearse.

• Instale este aparato en un lugar donde el calor

pueda disiparse fácilmente. Una vez instalado,

no ponga nada sobre él.

• La temperatura de la supercie del amplicador

se elevará durante su uso. Instale el amplica-

dor en un lugar seguro donde personas, resinas

y otras substancias sensibles al calor no entren

en contacto con esta supercie.

• Cuando haga un oricio bajo el asiento o en el

portaequipajes o en algún otro lugar del vehí-

culo, verique que no existan objetos peligrosos

al lado opuesto tales como un tanque de gaso-

lina, tubo del freno, o los alambres del cableado

del coche y tenga cuidado de no rayar las piezas

del vehículo o causar algún otro daño.

•

No lo instale cerca del panel de controles, bandeja

trasera, o piezas de seguridad del colchón de aire.

• La instalación de esta unidad debe ser realizada

en un lugar donde no estorbe la conducción.

Si la unidad se sale de su posición debido a un

choque y golpea a una persona o a alguna pieza

de seguridad, puede causar o un accidente.

• Después de instalar el aparato, cerciórese de que

los equipos eléctricos (luces de freno, intermiten-

tes y limpiadores) funcionen normalmente.

Dual 4 Ω

Double 4 Ω

Dual 4 Ω

Dual 2 Ω

Double 2 Ω

Dual 2 Ω

WARNING

To prevent fire caused by a short in the

wiring, connect a fusible link or breaker

nearby the battery’s positive terminal.

AVERTISSEMENT

Pour éviter tout incendie dû à un court-cir-

cuit, insérer un fusible ou un coupecircuit

à proximité de la borne de la batterie.

ADVERTENCIA

Para evitar incendios producidos por cor-

tocircuitos en el cableado, conecte un

fusible o cortacircuito entre la batería y los

terminales de la batería.

Take the time to read through this instruction manual.

Familiarity with installation and operation procedures will help you

obtain the best performance from your new power amplier.

For your records

Record the serial number, found on the back of the unit, in the spaces designated on the warranty card, and in the space provided below.

Refer to the model and serial numbers whenever you call upon your Kenwood dealer for information or service on the product.

Model X503-1 / KAC-531 Serial number

US Residence Only

Dimensions / Dimensions / Dimensiones

213 mm (8-3/8”)

149 mm (5-7/8”)

53 mm (2-1/16”)

⑦ Par d

Piè rises

Partes incluidas

⑧ Parts included

Pièces compr s

Partes incl

1. Remove the panel of

the vehicle.

2. Drill a 8 mm (5/16”)

hole.

3. Remove the kn ob,

then insert the shaft

through the drilled

hole. Place the nut and

washer and x them.

4. Place the knob on the

shaft.

5. Attach the panel.

1. Démonter le panneau

du véhicule.

2. Percer un orifice de 8

mm (5/16”).

3. Déposer la molette,

puis insérer l'axe à

travers l'orifice percé.

Mettre en place et

serrer l'écrou et la ron-

delle.

4. Placer la molette sur

l'axe.

5. Fixer le panneau.

1. Retire el panel del vehí-

culo.

2. Taladre un oricio de 8

mm (5/16”).

3. Retire el mando y, a

continuación, inserte el

eje a través del oricio

perforado. Coloque la

tuerca y la arandela y, a

continuación, fíjelas.

4. Coloque el mando en

el eje.

5. Monte el panel.

8 mm (5/16”) hole

Orice de 8 mm (5/16”)

Oricio de 8 mm (5/16”)

Panel (thickness : MAX. 3.2 mm (1/8”))

Panneau (épaisseur: MAX. 3,2 mm (1/8”))

Panel (grosor: MAX. 3,2 mm (1/8”))

Volume control

knob

Molette de réglage

du volume

Mando de control de

volumen

Installing the remote controller ( Parts included)⑤

Installation de la télécommande ( Pièces comprises)⑤

Instalación del controlador remoto ( Partes incluidas)⑤

Power indicator

When the power is turned on, the Power indicator

lights.

Indicateur d’alimentation

Lorsque l’alimentation est activée, l’indicateur d’ali-

mentation s’illumine.

Indicador de potencia

Cuando la alimentación se activa, el indicador de

potencia se ilumina.

Accessories / Accessoires / Accesorios

①

Ø4×16 mm

Self-tapping screws

Vis taraudeuses

Tornillo autorroscantes 4

④

Speaker level input

cable

Câble d’entrée de

niveau d’enceinte

Cable de entrada

del nivel de

altavoces

⑥

Remote cable

Câble de la télécommande

Cable del mando a

distancia

②

2.5 mm

Hexagon wrench

Clé polygonale

Llave hexagonal 1⑦Washer

Rondelle

Arandela 1

③ 4.0 mm

Hexagon wrench

Clé polygonale

Llave hexagonal 1⑤Remote controller

Télécommande

Controlador remoto 1⑧Hex nut

Écrou hexagonal

Tuerca hexagonal 1

Protective fuse

Fusible de protection

Fusible de protección

Battery wire

Câble de la batt

Cable de la bate

③

Parts inclu

Pièces com

Partes incl

(4.0 mm)

rts included

Pièces comprises

Partes incluidass

(2.5 mm)

① Parts included

Pièces comprises

Pa idas

Dressing cover

Enjoliveur

Cubierta o

Installatio etc. (thickness: 15 mm or more)

Tableau d’ins tion, etc. (épaisseur: 15 mm ou plus)

Tablero de instalación, etc. (grosor: 15 mm o más)

② Parts included

Pièces comprises

Partes incluidass

(

Connections / Raccordements / Conexiones

Controls / Contrôles / Controles

Troubleshooting Guide

What might appear to be a malfunction in your unit may just be the result of slight misoperation or miswiring.

Before calling service, rst check the following table for possible problems.

PROBLEM POSSIBLE CAUSE SOLUTION

No sound.

(No sound from one

side.)

(Blown fuse.)

• Input (or output) cables are disconnected.

• Protection circuit may be activated.

• Volume is too high.

• The speaker cord is shorted.

• Connect the input (or output) cables.

• Check connections by referring to “Protection

function”.

• Replace the fuse and use lower volume.

• After check the speaker cord and xing the

cause of the short, replace the fuse.

The output level is too

small (or too large). • The input sensitivity adjusting control is not

set to the correct position.

• Adjust the control correctly referring to “Con-

trols”.

The sound quality is

bad.

(The sound is

distorted.)

• The speakers wire are connected with

wrong ⊕ ⊖/ polarity.

• A speaker wire is pinched by a screw in the

car body.

• The switches may be set improperly.

• Connect them properly checking the ⊕ ⊖/

of the terminals and wires well.

• Connect the speaker wire again so that it is

not pinched by anything.

• Set switches properly by referring to “Con-

trols”.

Guide de dépannage

Ce qui peut apparaître comme un mauvais fonctionnement de votre appareil n’est peut-être que le résultat

d’une mauvaise opération ou d’une mauvaise connexion. Avant d’appeler un centre de service, vériez d’abord

dans le tableau suivant les problèmes possibles.

PROBLEME CAUSE POSSIBLE SOLUTION

Absence de sons.

(Pas de son d’un côté)

(Fusible grillé)

• Les câbles d’entrée (ou de sortie) sont

débranchés.

• Le circuit de protection peut être

actionné.

• Le volume est trop fort.

• Les ls de raccordement d’enceinte sont

en court-circuit.

• Brancher les câbles d’entrée (ou de sortie).

• Vérier les raccordements en se reportant au

paragraphe «Fonction de protection».

• Remplacez le fusible et utilisez un niveau de

volume plus faible.

• Après avoir vérié le câble d’enceinte et réparé

la cause du court-circuit, remplacez le fusible.

Niveau de sortie trop

faible (ou trop fort). •

La commande de réglage de la sensibilité d’en-

trée n’est pas amenée sur la bonne position.

• Faire le réglage correctement en se reportant

aux indications données en «Contrôles».

La qualité sonore est

mauvaise.

(Le son est distordu.)

• Les câbles de haut-parleur ont été raccor-

dés en inversant la polarité ⊕ ⊖/ .

• Un câble de haut-parleur est pincé par

une vis dans le châssis de la voiture.

• Les commutateurs ne sont peut-être pas

positionnés comme il convient.

• Raccorder correctement en respectant les indi-

cations ⊕ et ⊖ des bornes et des câbles.

• Rebrancher le câble de haut-parleur en évitant

tout pincement

• Positionner les commutateurs en tenant

compte des indications fournies aux para-

graphes «Contrôles».

Guía para la solución de averías

Lo que podría parecer una falla de funcionamiento de su unidad podría ser simplemente el resultado de un

pequeño error de operación o de un defecto de conexión. Antes de acudir al servicio, verique primero el

siguiente cuadro sobre los problemas que se podrían presentar.

PROBLEMA CAUSA POSIBLE SOLUCION

No hay sonido.

(No hay sonido de un

lado.)

(Fusible fundido)

• Los cables de entrada (o salida) están des-

conectados.

• El circuito de protección puede estar acti-

vado.

• El volumen está demasiado alto.

• El cable del altavoz está cortocircuitado.

• Conecte los cables de entrada (o salida).

• Compruebe las conexiones consultando “Fun-

ción de protección”.

• Reemplace el fusible y utilice volumen bajo.

• Después de revisar el cable del altavoz y arreglar

la causa del cortocircuito, reemplace el fusible.

El nivel de salida está

muy bajo (o muy alto) • El control de ajuste de sensibilidad de

entrada no está en la posición correcta.

• Ajuste bien el control consultando en “Contro-

les”.

La calidad del sonido

es mala.

(El sonido está

distorsionado.)

• Los cables de los altavoces están conecta-

dos con las polaridades ⊕ ⊖/ invertidas.

• Un cable de altavoz está pellizcado por

un tornillo de la carrocería del automóvil.

• Los conmutadores pueden estar mal ajus-

tados.

• Conéctelos correctamente asegurándose bien

de cuáles son los terminales ⊕ y ⊖.

• Vuelva a conectar los cables de los altavoces de

forma que no queden pellizcados.

• Ponga bien los conmutadores consultando

“Controles”.

❶ Fuse (30 A × 2)

NOTE

If you can’t nd the specied capacity fuse at your store

etc., consult your KENWOOD dealer.

❷ Battery terminal (POWER IN BATT.)

❸ Power control terminal (P.CON)

Controls the unit ON / OFF.

❹ Ground terminal (GND)

❺ SPEAKER OUTPUT terminals

As this unit accepts speakers with a minimum impedance

of 2 ohm, connect speakers with 2- ohm or higher imped-

ance to these terminals.

❻ REMOTE terminal

This terminal is an exclusive terminal for a controller to

adjust the volume.

❼ SP LEVEL INPUT terminal

The output from the FACTORY INSTALLED HEAD UNIT up

to 50 W can be input. The power is turned on and o as

the unit detects input signal (SIGNAL SENSING TURN-ON).

Therefore it is not necessary to connect the power control

wire.

❽ LINE IN terminal

❾ Volume control knob (Remote controller)

❿ INPUT SENSITIVITY control

Set this control according to the pre-output level of the

HEAD UNIT connected with this unit.

NOTE

For the pre-output level, refer to the “Specications” in the

instruction manual of the HEAD UNIT.

⓫ INFRASONIC FILTER switch

Ultralow frequencies that cannot be reproduced even by

a subwoofer speaker do not become sound but become

unnecessary oscillations, which aect the sound by caus-

ing distortion, etc. When this switch is set to “ON”, the

inaudible, ultralow frequencies are cut o. (Frequencies

below 25 Hz are cut.) This improves the reproduction

performance of the speakers by eliminating unnecessary

oscillations which will not become sound.

⓬ BASS BOOST LEVEL control

Sets the low frequency level to be compensated.

⓭ LPF FREQUENCY control

This control adjusts the frequency band output from this

unit.

❶ Fusible (30 A × 2)

REMARQUE

Si vous ne trouvez pas de fusible de calibre adéquat dans

le commerce, etc., contacter votre agent KENWOOD.

❷ Borne POWER IN BATT. (alimentation)

❸ Borne P.CON (l de commande d’alimentation)

Commande l’unité ON / OFF.

❹ Borne GND (masse)

❺ Bornes SPEAKER OUTPUT

Cet appareil étant conçu pour fonctionner avec une impé-

dance de charge de 2 Ohm, tout haut-parleur dont l’impé-

dance est égale ou supérieure à 2 Ohm peut être branché

sur ces prises.

❻ Borne REMOTE

Cette borne sert exclusivement à une télécommande

pour régler le volume.

❼ Borne SP LEVEL INPUT (niveau haut-parleur)

La puissance de sortie maximum de la FACTORY

INSTALLED HEAD UNIT ne doit pas dépasser 50 W.

L’alimentation est activée et désactivée lorsque l’appareil

détecte le signal d’entrée (SIGNAL SENSING TURN-ON).

C’est pourquoi il n’est pas nécessaire de connecter le

câble de commande de l’alimentation.

❽ Borne LINE IN (entrée de ligne)

❾ Molette de réglage du volume (Télécommande)

❿ Commande INPUT SENSITIVITY (sensibilité

d’entrée)

Régler cette commande selon le niveau de pré-sortie de

la HEAD UNIT branché à cet amplicateur.

REMARQUE

Se référer à la section «Spécifications» du manuel des

instructions de la HEAD UNIT à propos du niveau de

pré-sortie.

⓫ Commutateur INFRASONIC FILTER (ltre

infrasonore)

Les fréquences très graves que même un haut-parleur

d’extrêmes graves n’est pas en mesure de reproduire,

génèrent des oscillations parasites qui altèrent les sons

audibles et les déforment, etc. Lorsque ce commutateur

est positionné sur «ON», les fréquences ultra-basses inau-

dibles sont coupées. (Les fréquences inférieures à 25 Hz

sont supprimées.) Cette disposition permet d’accroître les

performances des haut-parleurs qui ne sont plus tenus de

reproduire des vibrations inutiles puisqu’elles ne sont pas

perçues par l’oreille.

⓬ Commande BASS BOOST LEVEL

Règle le niveau de basse fréquence devant être

compensé.

⓭ Commande LPF FREQUENCY

Cette commande permet de régler la bande de fré-

quence en sortie de cet appareil.

❶ Fusible (30 A × 2)

NOTA

Si no puede encontrar el fusible de la capacidad espe-

cificada en su almacén etc., consulte su distribuidor

KENWOOD.

❷ Terminal POWER IN BATT. (alimentación)

❸ Terminal P.CON (control de corriente)

Controla la conexión desconexión de la unidad. /

❹ Terminal GND (tierra)

❺ Terminales SPEAKER OUTPUT

Como este aparto acepta altavoces con una impedancia

mínima de 2 ohmio, conecte altavoces con una impedan-

cia de 2 ohmio o más a estos terminales.

❻ Terminal REMOTE

Este terminal es un terminal exclusivo para un controlador

para ajustar el volumen.

❼ Terminal SP LEVEL INPUT (entrada de altavoz)

El FACTORY INSTALLED HEAD UNIT deberá tener una

potencia de salida máxima no superior a 50 W. La alimen-

tación se enciende y apaga conforme la unidad detecte

una señal de entrada (SIGNAL SENSING TURN-ON). Por

lo tanto no es necesario conectar el cable de control de

alimentación.

❽ Terminal LINE IN (entrada de linea)

❾ Mando de control de volumen (Controlador

remoto)

❿ Control INPUT SENSITIVITY (sensibilidad de

entrada)

Ajustar este control de acuerdo con el nível de presalida

de la HEAD UNIT conectada a este amplicador.

NOTA

Referir a “Especicaciones” del manual de instrucciones de

la HEAD UNIT con respecto al nível de presalida.

⓫ Conmutador INFRASONIC FILTER (ltro

infrasónico)

Las frecuencias ultrabajas que no pueden ser reprodu-

cidas ni siquiera por un altavoz de subgraves no se con-

vierten en sonido, sino en oscilaciones innecesarias que

afectan al sonido y causan distorsión, etc. Cuando este

interruptor se ajusta en “ON”, las frecuencias inaudibles y

ultrabajas se cortan. (Se cortan las frecuencias inferiores

a 25 Hz.) Esto mejorará la reproducción de los altavoces al

eliminar las oscilaciones innecesarias que no se convier-

ten en sonido.

⓬ Control BASS BOOST LEVEL

Ajusta el nivel de baja frecuencia que se va a compensar.

⓭ Control LPF FREQUENCY

Este control ajusta la salida de la banda de frecuencia de

esta unidad.

❾

󱢵 󱢶

󱢴

󱢳❽❺❶ ❷ ❸ ❹

❼❻

For U.S.A.

FCC CAUTION

Changes or modications not expressly approved by the party responsible for compliance could void the user’s author-

ity to operate the equipment.

NOTE: This equipment has been tested and found to com-

ply with the limits for a Class B digital device, pursuant

to part 15 of the FCC Rules. These limits are designed to

provide reasonable protection against harmful interference

in a residential installation. This equipment generates, uses

and can radiate radio frequency energy and, if not installed

and used in accordance with the instructions, may cause

harmful interference to radio communications. However,

there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful

interference to radio or television reception, which can be

determined by turning the equipment o and on, the user

is encouraged to try to correct the interference by one or

more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and

receiver.

• Connect the equipment into an outlet on a circuit dier-

ent from that to which the receiver is connected.

• Consult the dealer or an experienced radio / TV technician

for help.

Supplier’s Declaration of Conformity

Trade Name: KENWOOD

Products: CLASS D MONO POWER

AMPLIFIER

Model Name: X503-1 / KAC-531

Responsible Party: JVCKENWOOD USA CORPORATION

4001 Worsham Avenue,

Long Beach, CA 90808, U.S.A.

PHONE: 1-800-252-5722

THIS DEVICE COMPLIES WITH PART 15 OF THE FCC

RULES. OPERATION IS SUBJECT TO THE FOLLOWING

TWO CONDITIONS:

(1) T HIS DEVICE MAY NOT CAUSE HARMFUL

INTERFERENCE, AND

(2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE

RECEIVED, INCLUDING INTERFERENCE THAT MAY

CAUSE UNDESIRED OPERATION.

Decrease

Diminuer

Disminuir

Increase

Augmenter

Aumentar

⑤ Parts included

Pièces comprises

Partes incluidas

⑥ Parts included

Pièces comprises

Partes incluidas

Maximum Dynamic Power : 350 Watts × 1

at 50 Hz, 4 Ohms and ≤10% THD+N

Continuous Power Output : 300 Watts

RMS × 1 at 50 Hz, 4 Ohms and ≤1%

THD+N

85 dBA Reference 1 Watt RMS

Puissance dynamique maximale : 350

Watts × 1 à 50 Hz, 4 Ohms et ≤10%

THD+N

Puissance de sortie continue : 300 Watts

RMS × 1 à 50 Hz, 4 Ohms et ≤1% THD+N

85 dBA Référence 1 Watt RMS

Potencia dinámica máxima : 350 Vatios ×

1 a 50 Hz, 4 Ohmios y ≤10% de distorsión

armónica total+N

Potencia de salida continua : 300 Vatios

RMS × 1 a 50 Hz, 4 Ohmios y ≤1% de

distorsión armónica total+N

85 dBA Referencia 1 Vatio RMS

For Argentina

Información acerca de la eliminación de

equipos eléctricos y electrónicos al final

de la vida útil (aplicable a los países que

hayan adoptado sistemas independientes

de recogida de residuos)

Los productos con el símbolo de un contenedor con rue-

das tachado no podrán ser desechados como residuos

domésticos.

Los equipos eléctricos y electrónicos al nal de la vida útil,

deberán ser reciclados en instalaciones que puedan dar el

tratamiento adecuado a estos productos y a sus subpro-

ductos residuales correspondientes. Póngase en contacto

con su administración local para obtener información sobre

el punto de recogida más cercano. Un tratamiento correcto

del reciclaje y la eliminación de residuos ayuda a conservar

los recursos y evita al mismo tiempo efectos perjudiciales

en la salud y el medio ambiente.

Spécifications

Les spécifications sont sujettes à changements sans

notication.

Section audio

Puissance de sortie nominale (+B = 14,4 V)

(4 Ω) (20 Hz–200 Hz, ≤ 1,0% THD) 1 ................................300 W ×

(2 Ω) (100 Hz, ≤ 1,0% THD) ................................................ 500 W

× 1

Impédance d'enceinte 4 Ω (2 Ω à 8 Ω admissible) ........................

Réponse en fréquence (+0, −3 dB) 20 Hz–200 Hz ........................

Sensibilité d'entrée (RCA) ...................................................0,2 V–5,0 V

Taux de signal / bruit .......................................................................100 dB

Impédance d’entrée.......................................................................... 10 kΩ

Fréquence du ltre passe-bas (−24 dB / oct.)

....................................................................50 Hz–200 Hz (variable)

Fréquence de coupure du ltre infrasonore (−24 dB / oct.)

.............................................................................................................25 Hz

Control d’amplication des basses (40 Hz)

............................................................................0 – +18 dB (variable)

Général

Tension de fonctionnement Batterie de voiture 12 V CC .........

(11–16 V admissible)

Courant absorbé 28 A ....................................................................................

Taille d’installation (L × H × P) ..........................213 × × 53 149 mm

8-3/8 × 1/16 × pouce 2- 5-7/8

Masse .......................................................................................1,5 kg (3,3 lbs)

Especificaciones

Las especicaciones se encuentran sujetas a cambios

sin previo aviso.

Sección de audio

Salida de potencia nominal (+B = 14,4 V)

(4 Ω) (20 Hz–200 Hz, ≤ 1,0% de distorsión armónica total)

..........................................................................................................300 W × 1

(2 Ω) (100 Hz, ≤ 1,0% de distorsión armónica total)

..........................................................................................................500 W × 1

Impedancia de altavoz ......................... 4 Ω (2 Ω a 8 Ω permitido)

Respuesta de frecuencia (+0, −3 dB) 20 Hz–200 Hz ....................

Sensibilidad de entrada (RCA) .........................................0,2 V–5,0 V

Relación señal a ruido 100 dB ..........................................................................

Impedancia de entrada 10 kΩ ........................................................................

Frecuencia del ltro pasa bajos (−24 dB / octava)

....................................................................50 Hz–200 Hz (variable)

Frecuencia del ltro infrasónico (-24 dB / octava) 25 Hz ............

Control acentuador de graves (40 Hz)

............................................................................0 – +18 dB (variable)

General

Tensión de funcionamiento Batería de coche de 12 V CC ..........

(margen de 11–16 V permitido)

Consumo ..................................................................................................... 28 A

Tamaño de instalación (Anch × Alt × Prof ) ....

213 × × 53 149 mm

8-3/8 × 1/16 × 2- 5-7/8 pulgada

Peso .....................................................................................1,5 kg (3,3 libras)

Specifications

Specications subject to change without notice.

Audio section

Rated power output (+B = 14.4 V)

(4 Ω) (20 Hz–200 Hz, ≤ 1.0% THD) × 1 ...............................300 W

(2 Ω) (100 Hz, ≤ 1.0% THD) × 1 ...............................................500 W

Speaker impedance 4 Ω (2 Ω to 8 Ω allowable) .............................

Frequency response (+0, −3 dB) 20 Hz–200 Hz .............................

Input sensitivity (RCA)............................................................0.2 V–5.0 V

Signal to noise ratio.........................................................................100 dB

Input impedance 10 kΩ ................................................................................

Low pass lter frequency (−24 dB / oct.)

....................................................................50 Hz–200 Hz (variable)

Infrasonic lter frequency (−24 dB / oct.) 25 Hz ..............................

Bass boost control (40 Hz) ............................ 0 – +18 dB (variable)

General

Operating voltage 12 V DC car battery (11–16 V allowable) .....

Current consumption 28 A .........................................................................

Dimensions (W × × 213 × × H D) ..................................... 53 149 mm

8-3/8 × 1/16 × 2- 5-7/8 inch

Weight .....................................................................................1.5 kg (3.3 lbs)

RCA INPUT connection

Raccordement RCA INPUT

Conexión RCA INPUT AFTER MARKET

HEAD UNIT

FRONT

cable

le RCA

Power control wire

Câble de commande de l’alimentation

Cable de control de alimentación

NOTE

Do not connect cables and

leads to both RCA cable input

jacks and the speaker level

input terminals simultaneously,

for this may cause malfunction

or damage.

REMARQUE

Ne pas raccorder des câbles

ou conducteurs à la fois aux

prises de sortie pour câble RCA

et aux prises d›entrée de haut-

parleur car l’appareil risquerait

d’être endommagé ou de mal

fonctionner

NOTA

No conecte simultáneamente

cables ni conductores a las

tomas de entrada de cables

RCA o a los terminales de

entrada de altavoces porque

podría producirse una avería.

Speaker level input connections

Raccordement au niveau haut-parleur

Conexión para entrada de altavoz

FACTORY INSTALLED

HEAD UNIT

④ Parts included

Pièces comprises

Partes incluidas

Cable color of the connector / Couleur de câble du connecteur /

Color del cable del conector

LLeft

Gauche

Izquierdo

⊕White / Blanc / Blanco

⊖White-Black / Blanc-Noir / Blanco-Negro

RRight

Droite

Derecho

⊕Gray / Gris / Gris

⊖Gray-Black / Gris-Noir / Gris-Negro

▪About the Lead Terminals

1. Wire Thicknesses

You can use wires with the following

thicknesses:

Battery wire and

ground wire

AWG 4 – AWG 6

Speaker wire AWG 8 – AWG 16

2. Strip the wire

Make a cut in the wire sheath (insulator

made from vinyl, etc.) at the position

10–13 mm (3/8”–1/2”) away from the

end of the wire, and then remove the

unnecessary portion of the sheath by

twisting it.

3. Install the wire

Loosen the screw using the supplied

hexagon wrench. Insert the conductor

of the wire in the terminal hole, and then

tighten the screw.

▪À propos des bornes de câble

1. Épaisseurs des câbles

Vous pouvez utiliser des câbles aux

épaisseurs suivantes.

Câble de batterie

et câble de masse

AWG 4 – AWG 6

Câble d'enceinte AWG 8 – AWG 16

2. Dénuder le câble

Coupez la gaine du câble (isolant en

vinyle, etc.) à environ 10–13 mm (3/8”–

1/2”) de l'extrémité du câble, puis enlevez

la portion de gaine inutile en la faisant

tourner dans vos doigts.

3. Installer le câble

Desserrez la vis à l'aide de la clé

hexagonale fournie. Insérez le fil

conducteur du câble dans l'orifice de la

borne, puis serrez la vis.

▪Acerca de los terminales con-

ductores

1. Grosores de cables.

Puede utilizar cables con los siguientes

grosores:

Cable de batería

y cable de tierra

AWG 4 – AWG 6

Cable de altavoz AWG 8 – AWG 16

2. Pele el cable.

Realice un corte en el revestimiento del

cable (aislante de vinilo, etc.) a 10–13

mm (3/8”–1/2”) del extremo del cable y, a

continuación, retire la parte innecesaria del

revestimiento torciéndola.

3. Instale el cable.

Afloje el tornillo con la llave hexagonal

suministrada. Inserte el conductor del

cable en el orificio del terminal y apriete

el tornillo.

Hexagon wrench

Clé polygonale

Llave hexagonal

② Parts included

Pièces comprises

Partes incluidas

(2.5 mm)

③ Parts included

Pièces comprises

Partes incluidas

(4.0 mm)

10–13 mm

(3/8”–1/2”)

Produktspecifikationer

Varumärke:	Kenwood
Kategori:	mottagare
Modell:	Excelon X503-1

Behöver du hjälp?

Om du behöver hjälp med Kenwood Excelon X503-1 ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

mottagare Kenwood Manualer

Kenwood Excelon X503-1 Bruksanvisning

20 Februari 2025

Kenwood Excelon X303-4 Bruksanvisning

20 Februari 2025

Kenwood Excelon X803-5 Bruksanvisning

20 Februari 2025

Kenwood KMM-BT508DAB Bruksanvisning

8 Januari 2025

Kenwood KMM-BT328 Bruksanvisning

8 Januari 2025

Kenwood KAC-HQR9500 Bruksanvisning

9 December 2024

Kenwood Excelon X502-1 Bruksanvisning

29 September 2024

Kenwood DMX129BT Bruksanvisning

12 September 2024

Kenwood XM160-2-98 Bruksanvisning

9 September 2024

Kenwood KMR-M300BT Bruksanvisning

9 September 2024

mottagare Manualer

Nyaste mottagare Manualer

ETON MA 1 Bruksanvisning

19 Mars 2025

Elipson P1 Bruksanvisning

14 Mars 2025

Elipson Stream S300 Xi Bruksanvisning

14 Mars 2025

Elipson WIIM Mini Bruksanvisning

14 Mars 2025

Rexing RoadMate CPStream Bruksanvisning

13 Mars 2025

KanexPro SP-1X16SL18G Bruksanvisning

13 Mars 2025

Marshall Electronics VDA-108-3GS Bruksanvisning

13 Mars 2025

Rega Brio MK7 Bruksanvisning

12 Mars 2025

Mtx Audio Thunder TH2500.1 Bruksanvisning

11 Mars 2025

Mtx Audio Thunder TH1500.1 Bruksanvisning

11 Mars 2025
