Précautions de sécurité

AVERTISSEMENT

Pour éviter toute blessure et / ou incendie, veuillez

prendre les précautions suivantes:

• Le montage et le câblage de ce produit nécessite des

compétences et de l’expérience. Pour des raisons de

sécurité, laissez un professionnel eﬀ ectuer le travail de

montage et de câblage.

• Si vous prolongez un câble de batterie ou de masse,

assurez vous d’utiliser un câble pour automobile ou un

câble avec une section de 5 mm2 (AWG 10) aﬁ n d’éviter

tout risque de détérioration ou d’endommagement du

revêtement des câbles.

• Pour éviter les court-circuits, ne jamais mettre ou laisser

d’objets métalliques (comme une pièce de monnaie ou

un outil en métal) à l’intérieur de l’appareil.

• Si l’appareil commence à émettre de la fumée ou une

odeur bizarre, mettez immédiatement l’appareil hors

tension et consultez un revendeur KENWOOD.

• Ne pas toucher l’appareil quand il est en service car

la température de sa surface est suﬃ samment élevée

pour provoquer des brûlures.

ATTENTION

Pour éviter tout dommage à l’appareil, veuillez

prendre les précautions suivantes:

• Bien vériﬁ er que l’appareil est raccordé à une source

d’alimentation CC de 12 V avec raccordement de

masse négative.

• N’ouvrez pas le couvercle supérieur ou inférieur de

l’appareil.

• N’installez pas l’appareil dans un endroit exposé direc-

tement à la lumière du soleil, à une chaleur excessive

ou à l’humidité. Evitez aussi les endroits trop poussié-

reux et où l’appareil risque d’être éclaboussé.

• Lors du remplacement d’un fusible, utilisez seulement

un fusible neuf avec la valeur indiquée. L’utilisation d’un

fusible d’une valeur diﬀ érente peut être la cause d’un

mauvais fonctionnement de votre appareil.

• Pour éviter les courts-circuits lors du remplacement

d’un fusible, déconnectez d’abord le faisceau de câbles.

REMARQUE

• Si vous rencontrez des problèmes pendant l’installa-

tion, consultez votre revendeur KENWOOD.

• Si l’appareil semble ne pas fonctionner correctement,

consultez votre revendeur KENWOOD.

Nettoyage de l’appareil

Si la surface de l’appareil sale, l’essuyer avec un chiﬀ on

au silicone ou un chiﬀ on doux et sec après avoir éteint

l’appareil.

ATTENTION

N’essuyez pas le panneau avec un tissu rugueux ou

imprégné de dissolvant volatile comme un diluant à pein-

ture ou de l’alcool. Il pourrait rayer la surface du panneau

et / ou écailler les lettres d’informations.

Comment éviter une élévation de la batterie

Lorsque l’unité est utilisée avec l’ACC sur ON, sans que le

moteur ne soit allumé, cela décharge la batterie. Il est pré-

férable de l’utiliser après avoir allumé le moteur.

Fonction de protection

La fonction de protection se met en service dans les cas

suivants:

Cet appareil est pourvu d’une fonction de protection de

l’appareil lui-même et des haut-parleurs de manière à

éviter divers incidents.

Lorsque la fonction de protection est déclenchée, l’indi-

cateur d’alimentation s’éteint et l’ampliﬁ cateur s’arrête de

fonctionner.

• Si un cordon de liaison aux haut-parleurs est en

court-circuit.

• Une sortie de haut-parleur est mise à la masse.

• Une tension continue est appliquée sur les sorties vers

les haut-parleurs en raison d’un défaut de fonctionne-

ment de l’appareil.

• Lorsque la température interne est trop élevée et que

l’appareil ne fonctionne pas.

Câblage

• Pour cette unité, brancher le cordon de la batterie

directement à la batterie. Si celui-ci est connecté à

l’installation électrique du véhicule, l’installation peut

disjoncter etc.

• Si un ronronnement se fait entendre dans les haut-

parleurs lorsque le moteur tourne, ﬁ xer un ﬁ ltre antipa-

rasite de ligne (en option) au câble de la batterie.

• Utiliser un passe-câble de manière que le cordon ne

soit pas en contact avec le tablier.

• Relier les ﬁ ls de masse à une partie métallique du châs-

sis du véhicule qui soit en mesure de jouer le rôle de

masse électrique et donc de laisser passer le courant

vers le pôle négatif ⊖ de la batterie. Ne pas mettre l’ap-

pareil sous tension si les ﬁ ls de masse ne sont pas reliés.

• Assurez-vous de mettre en place un fusible protégeant

le cordon d’alimentation situé près de la batterie. Ce

fusible doit avoir un pouvoir de coupure égal ou légè-

rement supérieur à celui de l’unité.

• En ce qui concerne le cordon d’alimentation et la terre,

il est conseillé d’utiliser un cordon d’alimentation élec-

trique pour voiture (ininﬂ ammable). (Utiliser un cordon

d’alimentation d’un diamètre égal ou supérieur à 5

mm2 (AWG 10).)

• Lorsque plus d’un ampliﬁ cateur de puissance doivent

être utilisés, utiliser un câble de câblage d’alimentation

et un fusible de sécurité dont la limite de tension est

supérieure au courant total maximum tiré par chaque

ampliﬁ cateur.

Sélection des haut-parleur

• L’utilisation de haut-parleurs d’une puissance d’entrée

inférieure à la puissance de sortie de l’amplificateur

peut provoquer un dégagement de fumée ou une

panne de l’équipement.

• Utiliser des haut-parleur dont l’impédance est de mini-

mum 2 Ω. Lorsque plus d’un jeu d’haut-parleur va être

utilisé, calculer l’impédance combinée des haut-parleur

et connecter ensuite les haut-parleur appropriées à

l’ampliﬁ cateur.

Safety precautions

WARNING

To prevent injury or ﬁ re, take the following precau-

tions:

• Mounting and wiring this product requires skills and

experience. For safety’s sake, leave the mounting and

wiring work to professionals.

• When extending the ignition, battery, or ground wires,

make sure to use automotive-grade wires or other

wires with the range of 5 mm2 (AWG 10) or more to

prevent wire deterioration and damage to the wire

coating.

• To prevent a short circuit, never put or leave any metal-

lic objects (such as coins or metal tools) inside the unit.

• If the unit starts to emit smoke or strange smells,

turn off the power immediately and consult your

KENWOOD dealer.

• Do not touch the unit during use because the sur-

face of the unit becomes hot and may cause burns if

touched.

CAUTION

To prevent damage to the machine, take the follow-

ing precautions:

• Be sure the unit is connected to a 12 V DC power sup-

ply with a negative ground connection.

• Do not open the top or bottom covers of the unit.

• Do not install the unit in a spot exposed to direct

sunlight or excessive heat or humidity. Also avoid

places with too much dust or the possibility of water

splashing.

• When replacing a fuse, only use a new one with the

prescribed rating. Using a fuse with the wrong rating

may cause your unit to malfunction.

• To prevent a short circuit when replacing a fuse, ﬁ rst

disconnect the wiring harness.

NOTE

• If you experience problems during installation, consult

your KENWOOD dealer.

• If the unit does not seem to be working right, consult

your KENWOOD dealer.

Cleaning the unit

If the front panel gets dirty, turn oﬀ the power and wipe

the panel with a dry silicon cloth or soft cloth.

CAUTION

Do not wipe the panel with a hard cloth or a cloth damp-

ened by volatile solvents such as paint thinner and alco-

hol. They can scratch the surface of the panel and / or

cause the indicator letters to peel oﬀ .

To prevent battery rise

When the unit is used in the ACC ON position without

turning the engine ON, it depletes the battery. Use it after

starting the engine.

Protection function

The protection function is activated in the following

situations:

This unit is equipped with a protection function for

protecting this unit and your speakers from various acci-

dents or problems that can occur.

When the protection function is triggered, the power

indicator goes oﬀ and the ampliﬁ er stops operating.

• When a speaker wire may be short-circuited.

• When a speaker output contacts ground.

• When the unit malfunctions and a DC signal is sent to

the speaker output.

• When the internal temperature is high and unit won’t

operate.

Wiring

• Take the battery wire for this unit directly from the bat-

tery. If it’s connected to the vehicle’s wiring harness, it

can cause blown fuses etc.

• If a buzzing noise is heard from the speakers when the

engine is running, connect a line noise ﬁ lter (optional)

to each of the battery wire.

• Do not allow the wire to directly contact the edge of

the iron plate by using Grommets.

• Connect the ground wire to a metal part of the car

chassis that acts as an electrical ground passing elec-

tricity to the battery‘s negative ⊖ terminal. Do not turn

the power on if the ground wire is not connected.

• Be sure to install a protective fuse in the power cord

near the battery. The protective fuse should be the

same capacity as the unit’s fuse capacity or somewhat

larger.

• For the power cord and ground, use a vehicle type

(ﬁ reproof ) power wring cord. (Use a power wiring cord

with the range of 5 mm2 (AWG 10) or more.)

• When more than one power ampliﬁ er are going to be

used, use a power supply wiring wire and protective

fuse of greater current-handling capacity than the total

maximum current drawn by each ampliﬁ er.

Speaker selection

• Using speakers with smaller input ratings than the

ampliﬁ er’s output power would result in smoke gener-

ation or equipment failure.

• Use speakers that have an impedance of 2 Ω or greater.

When more than one set of speakers are going to be

used, calculate the combined impedance of the speak-

ers and then connect suitable speakers to the ampliﬁ er.

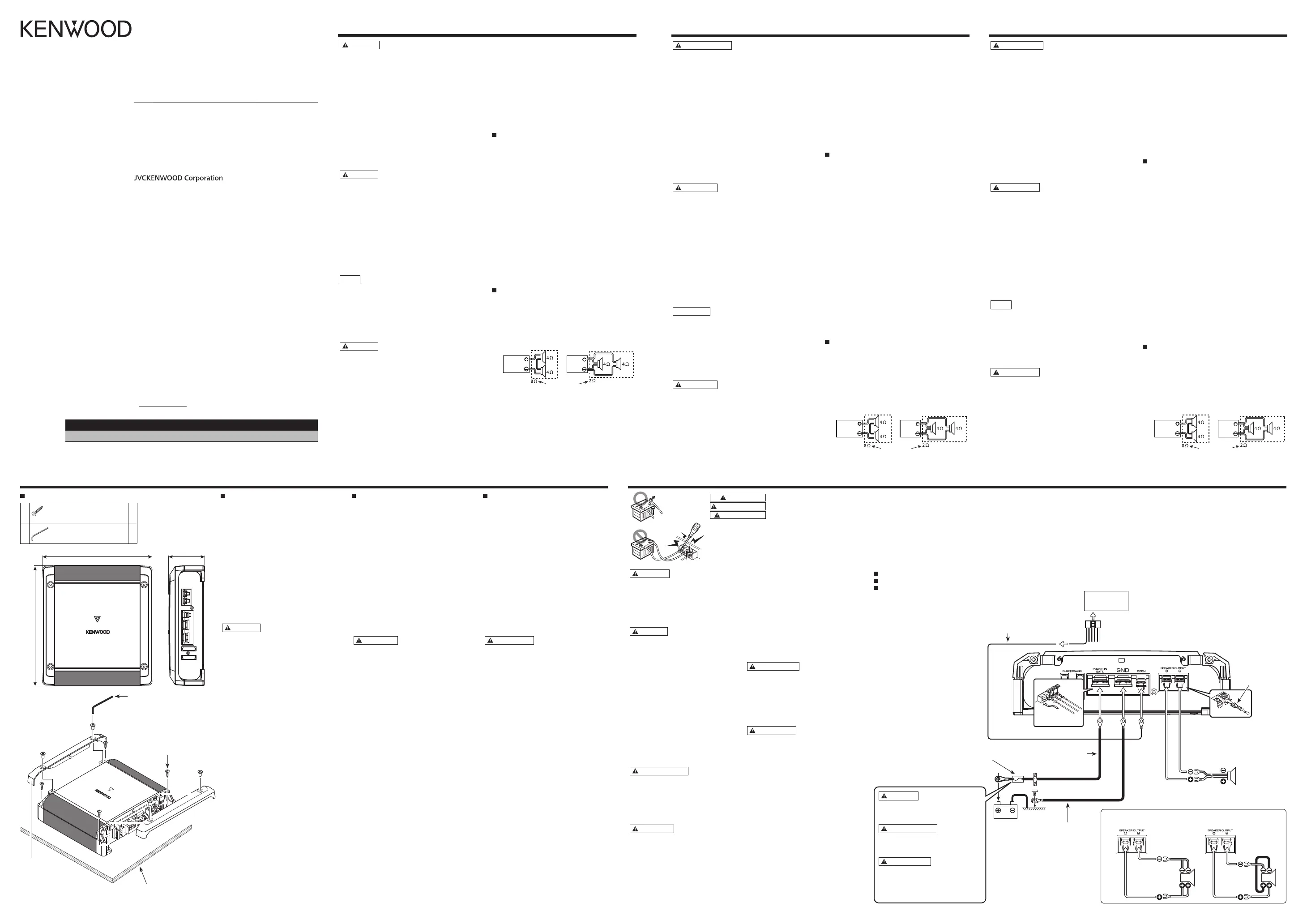

KAC-D5101

CLASS D MONO POWER AMPLIFIER

INSTRUCTION MANUAL

AMPLIFICATEUR MONO CLASSE D

MODE D’EMPLOI

AMPLIFICADOR DE POTENCIA CLASE D MONOFÓNICO

MANUAL DE INSTRUCCIONES

Take the time to read through this instruction manual.

Familiarity with installation and operation procedures will help you obtain the best performance from

your new power ampliﬁ er.

For your records

Record the serial number, found on the back of the unit, in the spaces designated on the warranty card, and in the

space provided below. Refer to the model and serial numbers whenever you call upon your Kenwood dealer for

information or service on the product.

Model KAC-D5101 Serial number

combinée

Combined

impedance

Impedancia

combinada

ADVERTENCIA

Para evitar el riesgo de lesiones y / o fuego, observe

las siguientes precauciones:

• La instalación y cableado de este producto requiere

de habilidad y experiencia. Por motivos de seguridad,

deja la labor de instalación y montaje en manos de

profesionales.

• Cuando extienda los cables de la batería o de masa,

asegúrese de utilizar cables para automóviles u otros

cables que tengan un área de 5 mm2 (AWG 10) o

más, para evitar el deterioro del cable y daños en su

revestimiento.

• Para evitar cortocircuitos, nunca coloque ni deje obje-

tos metálicos (por ejemplo, monedas o herramientas

metálicas) dentro de la unidad.

• Si nota que la unidad emite humos u olores extraños,

desconecte inmediatamente la alimentación y consulte

con su distribuidor KENWOOD.

• No toque el aparato mientras lo utiliza porque su

superﬁ cie se calienta y puede causar quemaduras si se

toca.

PRECAUCIÓN

Para evitar daños en la unidad, tome las siguientes

precauciones:

• Asegúrese de que la unidad está conectada a un sumi-

nistro de alimentación de CC de 12 V con una conexión

de toma de tierra negativa.

• No abra las cubiertas superior o inferior de la unidad.

• No instale la unidad en un sitio expuesto a la luz directa

del sol, o excesivamente húmedo o caluroso. Asimismo

evite los lugares muy polvorientos o sujetos a salpica-

duras de agua.

• Cuando tenga que reemplazar un fusible, utilice única-

mente uno del régimen prescrito. El uso de un fusible

de régimen incorrecto podría ocasionar un funciona-

miento defectuoso de la unidad.

• Para evitar cortocircuitos mientras sustituye el fusible,

desconecte previamente el mazo de conductores.

NOTA

• Si tiene problemas durante la instalación, consulte con

su distribuidor KENWOOD.

• Si la unidad no está funcionando correctamente, con-

sulte con su distribuidor KENWOOD.

Limpieza de la unidad

Si la superﬁ cie de la unidad está sucia, apague la unidad y

limpie con un paño siliconado suave y seco.

PRECAUCIÓN

No limpie el panel con un paño áspero o humedecido

con disolventes volátiles tales como diluyente de pintura

o alcohol. Su uso podría rayar la superﬁ cie del panel y / o

hacer que se despeguen las letras indicadoras.

Para evitar agotar la batería

Cuando la unidad se utiliza en la posición ACC ON sin

conectar el motor, agota la batería. Utilícelo después de

arrancar el motor.

Función de protección

La función de protección se activa en los casos

siguientes:

Este aparato está equipado con una función de protec-

ción que protege el aparato y los altavoces de diversos

accidentes y problemas que pueden ocurrir.

Cuando la función de la protección está activada, el

indicador de potencia se apaga y el amplificador se

interrumpe.

• Cuando un cable de altavoz puede estar cortocircui-

tado.

• Cuando la salida de un altavoz entra en contacto con

masa.

• Cuando el aparato funciona mal y se envía una señal de

DC a la salida de los altavoces.

• Cuando la temperatura interna sea alta y la unidad no

funcione.

Cableado

• Lleve el cable de la batería de esta unidad directamente

desde la propia batería. Si se conectara al arnés del

cableado del vehículo, puede provocar daños en los

fusibles, etc.

• Si se produce un ruido de zumbido por los altavoces

mientras funciona el motor, conecte un filtro de ruido

de línea (vendido por separado) a cada cable de la

batería.

• No permita que el cable entre en contacto directo con

el borde de la placa de hierro, utilizando para ello aran-

delas de caucho.

• Conecte los cables de masa a una parte del chasis del

automóvil que actúe como puesta a masa por donde

pase la electricidad hasta el borne negativo⊖de la

batería. No conecte la alimentación si no están conecta-

dos los cables de masa.

• Asegúrese de instalar un fusible de protección en el

cable de corriente cerca de la batería. El fusible positivo

debería tener la misma capacidad que el de la unidad o

algo mayor.

• Para el cable de corriente y la masa, utilice un cable de

corriente para vehículos (ignífugo). (Utilice un cable de

fuerza con un diámetro de 5 mm2 (AWG 10) o mayor.)

• Cuando desee utilizar más de un amplificador de

potencia, utilice un cable de suministro de alimentación

y un fusible de protección de una capacidad de soporte

de corriente mayor a la corriente máxima total utilizada

por cada amplificador.

Selección de altavoces

• La utilización de altavoces con entradas nominales más

pequeñas que la potencia de salida del ampliﬁ cador

podría ser la causa de que se generara humo o fallos en

el equipo.

• Utilice altavoces que posean una impedancia de 2 Ω o

más. Cuando desee utilizar más de un juego de altavo-

ces, calcule la impedancia combinada de estos altavo-

ces y luego conecte adecuadamente los altavoces al

ampliﬁ cador.

Precauciones de seguridad

Connection / Raccordements / ConexionesInstallation / Installation / Instalación

WARNING Remove the ignition key and disconnect the negative⊖terminal of the battery to prevent short circuits.

AVERTISSEMENT Retirer la clé de contact et débrancher la borne négative

⊖ de la batterie pour éviter les court-circuits.

ADVERTENCIA

Retire la llave de encendido y desconecte el terminal negativo⊖ de la batería para evitar cortocircuitos.

In a computer-equipped vehicle, when you remove the ⊖ terminal of the battery, the memory may disappear, or a defect may occur in the electrical system of the

vehicle. Consult your dealer for further details.

Dans un véhicule équipé d’un ordinateur, lorsque vous retirez la borne ⊖ de la batterie, la mémoire peut disparaître ou un défaut peut se produire dans le système élec-

trique du véhicule. Consultez votre revendeur pour de plus amples détails.

En un vehículo equipado con ordenador, cuando extrae el terminal ⊖ de la batería, la memoria puede desaparecer o puede producirse un defecto en el sistema eléc-

trico del vehículo. Consulte a su proveedor para obtener más detalles.

AFTER MARKET

HEAD UNIT

Battery

Batterie

Batería

Ground wire

Câble de masse

Cable de masa

Battery wire

Câble de la batterie

Cable de la batería

Protective fuse

Fusible de protection

Fusible de protección

Dual voice coil subwoofer / Haut-parleurs d’extrêmes graves à

bobine double voix / Altavoz de subgraves de bobina de voz doble

Lead terminal

Cosse pour câble

Terminal de cable

Subwoofer (L+R)

Haut-parleurs

d’extrêmes

graves (G+D)

Altavoz de

subgraves (I+D)

WARNING

Particular attention must be given to making

good electrical contact at the ampliﬁ er-out-

put and speaker terminals.

Poor or loose connections can cause spark-

ing or burning at the terminals because of

the very high power that the ampliﬁ er can

deliver.

CAUTION

• If sound is not output normally, imme-

diately turn power of f and check

connections.

• Be sure to turn the power oﬀ before chang-

ing the setting of any switch.

• If the fuse blows, check wires for shorts,

then replace the fuse with one of the same

rating.

• Check that no unconnected wires or con-

nectors are touching the car body. Do not

remove caps from unconnected wires or

connectors to prevent short circuits.

• Connect the speaker wires to appropriate

speaker connectors separately. Sharing the

negative wire of the speaker or grounding

speaker wires to the metal body of the car

can cause this unit to fail.

• After installation, check that the brake

lamps, turn signal lamps and windshield

wipers work properly.

AVERTISSEMENT

Veillez à ce que le contact électrique à la

sortie de l’amplificateur et aux prises des

enceintes soit bien établi.

Un mauvais branchement ou un branche-

ment lâche peut causer des étincelles ou un

réchauﬀ ement des prises du fait de la très

grande puissance de l’ampliﬁ cateur.

ATTENTION

• En cas d’anomalie, mettre immédiatement

l’appareil hors tension et vériﬁ er tous les

raccordements.

• Veiller à mettre l’appareil hors ten-

sion avant de changer la position des

commutateurs.

• Si le fusible saute, vériﬁ er si les câbles ne

sont pas court-circuités, et remplacer

le fusible par un autre fusible de même

capacité nominale.

•

Vériﬁ er qu’aucun câble ou connecteur non

raccordé ne touche la carrosserie de la

voiture. Ne pas retirer les capuchons des

câbles ou connecteurs non raccordés aﬁ n

d’éviter tout courtcircuit.

• Raccorder séparément les câbles de haut-

parleur aux connecteurs de haut-parleur

appropriés. La mise en commun du câble

négatif d’un haut-parleur ou des fils de

masse des haut-parleurs à la carrosserie

métallique de la voiture pourrait rendre

l’appareil inopérant.

• Après l’installation, vériﬁ er que les voyants

de frein, les clignotants et les essuie-glace

fonctionnent correctement.

ADVERTENCIA

Debe ponerse especial atención para que se

haga un buen contacto eléctrico en la salida

del ampliﬁ cador y en los terminales de los

altavoces.

Las conexiones mal hechas o las conexiones

ﬂ ojas pueden causar chispas o quemaduras

en los terminales debido a la potencia muy

alta que puede suministrar el ampliﬁ cador.

PRECAUCIÓN

• Si el sonido no sale normalmente, desco-

necte inmediatamente la alimentación y

compruebe las conexiones.

• No se olvide de desconectar la alimenta-

ción antes de cambiar el ajuste de cual-

quier conmutador.

• Si el fusible se quema, compruebe que no

haya un cortocircuito en los cables, luego

cambie el fusible por uno que tenga el

mismo amperaje.

•

Verifique que ninguno de los cables o

conectores que están sin conectar se

encuentren tocando la carrocería del auto-

móvil. No retire las tapas de los cables o

conectores que están sin conectar para evi-

tar de que se produzcan cortocircuitos.

• Conecte los cables del altavoz a los

conectores adecuados del altavoz separa-

damente. La puesta en contacto de termi-

nales de altavoces distintos, o la conexión

como toma de tierra de los terminales del

altavoz al coche del automóvil, pueden

causar daños a la unidad.

•

Después de la instalación, compruebe que

las lámparas del freno, luces de destello y

limpiaparabrisas funcionar correctamente.

Power control wire; for “RCA INPUT connection”

Câble de commande de l’alimentation; pour «Raccordement RCA INPUT»

Cable de control de alimentación; para “Conexión RCA INPUT”

Power wire and speaker wire connection

Raccordement d’un câble de l’alimentation et d’enceinte

Conexión del cable de alimentación y del altavoz

170 mm (6-11/16 ) 55 mm (2-3/16 )″ ″

187 mm (7-3/8 )″

Installation procedure

Since there are large variety of settings and con-

nections possible according to applications, read

the instruction manual well to select the proper

setting and connection.

1. Remove the ignition key and disconnect the

negative

⊖ terminal of the battery to prevent

short circuits.

2. Set the unit according to the intended usage.

3. Remove the Dressing cover.

4. Connect the input and output wires of the

units.

5. Connect the speaker wires.

6. Connect the power wire, power control wire

and grounding wire following this order.

7. Install the installation ﬁ ttings in the unit.

8. Attach the unit.

9. Attach the Dressing cover.

10. Connect the negative ⊖ terminal of the

battery.

CAUTION

• Do not install in the below locations;

(Unstable location, In a location that interferes

with driving, In a location that gets wet, In a

dusty location, In a place that gets hot, In a

place that gets direct sunlight, In a location that

gets hit by hot air)

• Do not install the unit under the carpet.

Otherwise heat build-up occurs and the unit

may be damaged.

• Install this unit in a location which allows heat

to easily dissipate. Once installed, do not place

any object on top of the unit.

• The surface temperature of the amplifier will

become hot during use. Install the ampliﬁ er in

a place where people, resins, and other sub-

stances that are sensitive to heat will not come

into contact with it.

• When making a hole under a seat, inside the

trunk, or somewhere else in the vehicle, check

that there is nothing hazardous on the oppo-

site side such as a gasoline tank, brake pipe,

or wiring harness, and be careful not to cause

scratches or other damage.

• Do not install near the dashboard, rear tray, or

air bag safety parts.

• The installation to the vehicle should securely

fasten the unit to a place in which it will not

obstruct driving. If the unit comes oﬀ due to a

shock and hits a person or safety part, it may

cause injury or an accident.

• After installing the unit, check to make sure that

electrical equipment such as the brake lamps,

turn signal lamps and windshield wipers oper-

ate normally.

Procédure d’installation

Etant donné que le nombre de réglages et de

raccordements est assez important, il importe

de prendre pleinement connaissance du mode

d’emploi.

1. Retirer la clé de contact et débrancher la

borne négative ⊖ de la batterie pour éviter les

court-circuits.

2. Régler l’appareil en fonction de l’utilisation

désirée.

3. Déposer l’enjoliveur.

4. Raccorder les câbles d’entrée et de sortie de

l’appareil.

5. Raccorder les câbles de haut-parleur.

6. Relier, dans l’ordre, le câble d’alimentation,

le câble de commande d’alimentation et le

câble de masse.

7. Mettre en place les accessoires d’installation

sur l’unité.

8. Brancher l’unité.

9. Fixer l’enjoliveur.

10. Raccorder la borne négative ⊖ de la batterie.

ATTENTION

• Ne pas procéder à l’installation de l’appareil

si vous trouvez dans l’un des lieux suivants;

(Lieu instable, Lieu où la conduite du véhicule

peut être gênée, Lieu exposé à l’humidité, Lieu

exposé à la poussière, Lieu surchauffé, Lieu

exposé directement à la lumière du jour, Lieu

exposé à l’air chaud)

• Ne pas recouvrir l’appareil d’une nappe, tapis,

etc; la chaleur qui s’accumulerait risque d’en-

dommager l’appareil.

•

Installer cet appareil à un emplacement tel que

la chaleur puisse se dissiper aisément. Après

l’installation, ne placer aucun objet sur l’appareil.

• La surface de l’ampliﬁ cateur va chauﬀ er pen-

dant l’utilisation. Installer l’amplificateur à

un endroit où des passagers, de la résine ou

d’autres substances sensibles à la chaleur n’en-

treront pas en contact avec lui.

•

Lors du forage d’un trou sous le siège, à l’intérieur

du coﬀ re ou partout ailleurs dans le véhicule, véri-

ﬁ er s’il n’y a pas d’élément dangereux de l’autre

côté, tel qu’un réservoir à carburant, une conduite

de frein, une gaine de câbles, et faire attention de

ne pas faire de griﬀ es ou d’autres dégâts.

•

Ne pas l’installer près du tableau de bord, de la

plage arrière ou d’éléments de sécurité de l’airbag.

•

Lors de l’installation dans un véhicule, l’appareil doit

être fermement ﬁ xé à un endroit ou il ne gênera pas

la conduite. Si l’appareil se détache suite à un choc

et heurte quelqu’un ou un élément de sécurité, il

peut occasionner des blessures ou un accident.

• Après installation de l’appareil, s’assurer que

les diﬀ érents équipements électriques tels que

lampes frein et les clignotants de direction

fonctionnent normalement.

Procedimiento de instalación

Como se puede hacer una gran variedad de

ajustes y conexiones según las aplicaciones, lea

atentamente el manual de instrucciones para

seleccionar el ajuste y la conexión apropiados.

1. Retire la llave de encendido y desconecte el

terminal negativo ⊖ de la batería para evitar

cortocircuitos.

2. Prepare el aparato según el uso que vaya a

hacer de él.

3. Quite la cubierta de adorno.

4. Conecte los cables de entrada y salida de las

unidades.

5. Conecte los cables del altavoz.

6. Conecte el cable de alimentación, el cable de

control de alimentación y el cable de tierra en

este orden.

7. Coloque los elementos de instalación en la

unidad.

8. Coloque la unidad.

9. Coloque la cubierta de adorno.

10. Conecte la terminal negativa ⊖ de la batería.

PRECAUCIÓN

• No instale el equipo en las siguientes ubica-

ciones; (Ubicación inestable; En un lugar que

interﬁ era a la conducción; En un lugar en el que

pueda mojarse; En un lugar con exceso de polvo;

En un lugar en el que pueda recalentarse; En un

lugar en el que reciba la luz directa del sol; En un

lugar situado en el ﬂ ujo de aire caliente)

• No utilice el aparato bajo una alfombra porque

en caso contrario, éste podría sobrecalentarse y

estropearse.

• Instale este aparato en un lugar donde el calor

pueda disiparse fácilmente. Una vez instalado,

no ponga nada sobre él.

• La temperatura de la superﬁ cie del ampliﬁ cador

se elevará durante su uso. Instale el ampliﬁ ca-

dor en un lugar seguro donde personas, resinas

y otras substancias sensibles al calor no entren

en contacto con esta superﬁ cie.

• Cuando haga un oriﬁ cio bajo el asiento o en el

portaequipajes o en algún otro lugar del vehí-

culo, veriﬁ que que no existan objetos peligrosos

al lado opuesto tales como un tanque de gaso-

lina, tubo del freno, o los alambres del cableado

del coche y tenga cuidado de no rayar las piezas

del vehículo o causar algún otro daño.

•

No lo instale cerca del panel de controles, bandeja

trasera, o piezas de seguridad del colchón de aire.

• La instalación de esta unidad debe ser realizada

en un lugar donde no estorbe la conducción.

Si la unidad se sale de su posición debido a un

choque y golpea a una persona o a alguna pieza

de seguridad, puede causar o un accidente.

• Después de instalar el aparato, cerciórese de que

los equipos eléctricos (luces de freno, intermiten-

tes y limpiadores) funcionen normalmente.

Accessories / Accessoires / Accesorios

①

φ4×16 mm

Self-tapping screws

Vis taraudeuses

Tornillo autorroscantes 4

②Hexagon wrench

Clé polygonale

Llave hexagonal 1

Installation board, etc. (thickness: 15 mm or more)

Tableau d’installation, etc. (épaisseur: 15 mm ou plus)

Tablero de instalación, etc. (grosor: 15 mm o más)

① Parts included

Pièces comprises

Partes incluidas

② Parts included

Pièces comprises

Partes incluidas

Dressing cover

Enjoliveur

Cubierta de adorno

Dual 4 Ω

Double 4 Ω

Dual 4 Ω

Dual 2 Ω

Double 2 Ω

Dual 2 Ω

WARNING

To prevent fire caused by a short in the

wiring, connect a fusible link or breaker

nearby the battery’s positive terminal.

AVERTISSEMENT

Pour éviter tout incendie dû à un court-cir-

cuit, insérer un fusible ou un coupecircuit

à proximité de la borne de la batterie.

ADVERTENCIA

Para evitar incendios producidos por cor-

tocircuitos en el cableado, conecte un

fusible o cortacircuito entre la batería y los

terminales de la batería.

US Residence Only

Produktspecifikationer

Varumärke:	Kenwood
Kategori:	mottagare
Modell:	KAC-D5101

Behöver du hjälp?

Om du behöver hjälp med Kenwood KAC-D5101 ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

mottagare Kenwood Manualer

Kenwood Excelon X503-1 Bruksanvisning

20 Februari 2025

Kenwood Excelon X303-4 Bruksanvisning

20 Februari 2025

Kenwood Excelon X803-5 Bruksanvisning

20 Februari 2025

Kenwood KMM-BT508DAB Bruksanvisning

8 Januari 2025

Kenwood KMM-BT328 Bruksanvisning

8 Januari 2025

Kenwood KAC-HQR9500 Bruksanvisning

9 December 2024

Kenwood Excelon X502-1 Bruksanvisning

29 September 2024

Kenwood DMX129BT Bruksanvisning

12 September 2024

Kenwood XM160-2-98 Bruksanvisning

9 September 2024

Kenwood KMR-M300BT Bruksanvisning

9 September 2024

mottagare Manualer

Nyaste mottagare Manualer

Yamaha Aventage RX-A4A Bruksanvisning

9 April 2025

Yamaha Aventage RX-A8A Bruksanvisning

9 April 2025

Phonocar PH544 Bruksanvisning

5 April 2025

DJI D-RTK 3 Bruksanvisning

4 April 2025

Alpine MRX-F65 Bruksanvisning

2 April 2025

QSC SPA-Qf 60x2 Bruksanvisning

2 April 2025

Harper HDT2-5010 Bruksanvisning

2 April 2025

Harper HDT2-2010 Bruksanvisning

2 April 2025

Pro-Ject Stereo Box DS Bruksanvisning

30 Mars 2025

Streacom TL1 Bruksanvisning

30 Mars 2025
