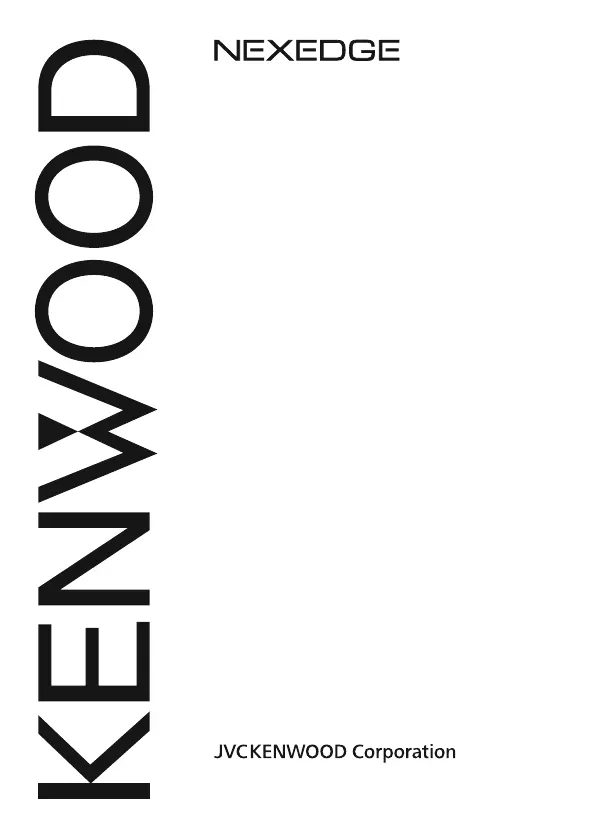

Sida 1/47

09 08 07 06 05 04 03 02 01 00

NX-200/ NX-300

NX-200G/ NX-300G

NX-200S/ NX-300S

VHF DIGITAL TRANSCEIVER/

UHF DIGITAL TRANSCEIVER

INSTRUCTION MANUAL

ÉMETTEUR-RÉCEPTEUR NUMÉRIQUE VHF/

ÉMETTEUR-RÉCEPTEUR NUMÉRIQUE UHF

MODE D’EMPLOI

TRANSCEPTOR DIGITAL VHF/

TRANSCEPTOR DIGITAL UHF

MANUAL DE INSTRUCCIONES

VHF DIGITAL TRANSCEIVER/

UHF DIGITAL TRANSCEIVER

NX-200/ NX-300

NX-200G/ NX-300G

NX-200S/ NX-300S

INSTRUCTION MANUAL

ENGLISH

Terminal Descriptions

Universal connector

It is possible to use a resin-based cover for the Universal connector.

NO. Name Description Impedance I/O

1 SSW Ext/Int Speaker Switch Input High Impedance I

2 SP+ BTL Output + for External Speaker

8 / 16 Ω Ω

3 SP- BTL Output - for External Speaker O

4 MSW Ext/Int MIC Switch Input High Impedance I

5 EMC External MIC Input 1.8 k IΩ

6 ME External MIC GND GND -

7 PTT External PTT Input High Impedance I

8 PF Programable Function Key Input High Impedance I

9 OPT Man Down Input High Impedance I

10 E GND GND -

11 5V 5V power supply output 5V O

12 TXD Serial Data Output CMOS O

13 RXD Serial Data Input CMOS I

14 NC Not used - -

Antenna Terminal

50 Ω impedance

Battery Terminal

The battery terminal uses a spring plate.

The negative terminal connects to the chassis ground.

The battery is mounted on the rear side of the transceiver using a sliding mounting method.
