Funktion / Verwendung
Handlicher LAN-Tester zur Überprüfung von Twisted-Pair-Kabeln auf
Kurzschlüsse, Kreuzungen, Vertauschungen und Unterbrechungen.
Sicherheitshinweise
Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezifikationen ein.
Das Gerät muss vor dem Öffnen der Batteriefachabdeckung von
allen Messkreisen getrennt werden.
Das Gerät ist nicht zur Messung unter Spannung geeignet. Daher
immer auf die Spannungsfreiheit des Messkreises achten. Die
Spannungsfreiheit muss durch geeignete Maßnahmen gewähr-
leistet sein.
Achten Sie darauf, dass alle Hochspannungskondensatoren
entladen sind.
Der Sender leitet die Messspannung in die zu prüfenden Leitungen
ein. Empfindliche Elektronik (z.B. Netzwerkkarten) könnten
dadurch beeinträchtigt oder beschädigt werden. Stellen Sie daher
vor der Messung sicher, dass die zu prüfenden Leitungen von
empfindlicher Elektronik getrennt sind.
Das Gerät nicht in Umgebungen mit explosiven Gasen oder
Dämpfen in Gebrauch nehmen.
Das Gerät vor Verunreinigungen und Beschädigungen schützen
und auf eine trockene Lagerung achten.
Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen oder starken Vibrationen aus.
Baulich darf das Gerät nicht verändert werden.
Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
Symbole
Warnung vor gefährlicher elektrischer Spannung:
Durch ungeschützte, spannungsführende Bauteile
im Gehäuseinneren kann eine ausreichende Gefahr
ausgehen, Personen dem Risiko eines elektrischen
Schlags auszusetzen.
Warnung vor einer Gefahrenstelle.
LAN-Check
03
11
13
10
1
2
6
3
7
4
8
5
9
12
1
2

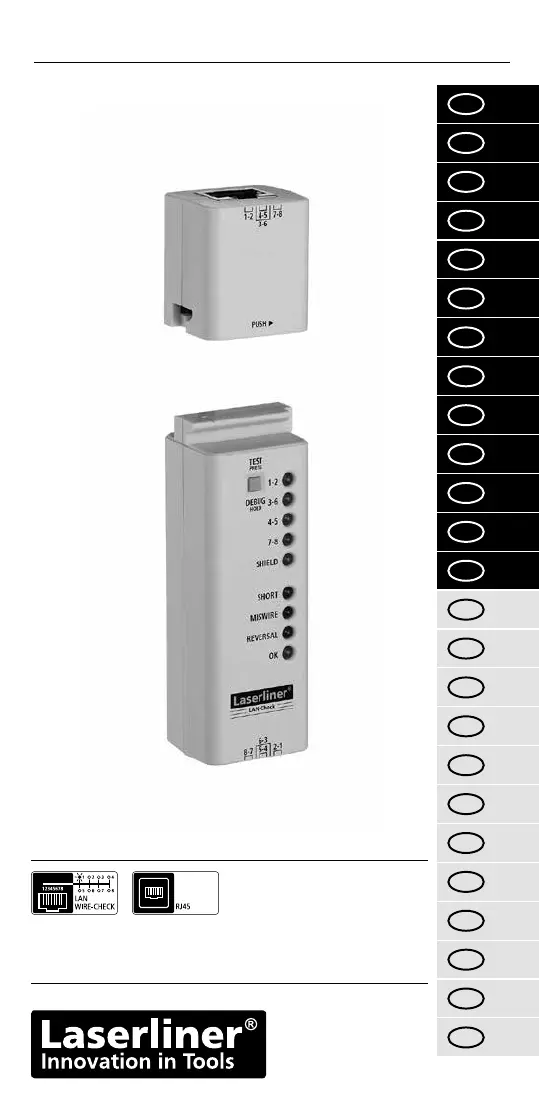

LED Adernpaar 1 - 2
LED Adernpaar 3 - 6
LED Adernpaar 4 - 5
LED Adernpaar 7 - 8
LED STP-Kabel (Kabel
mit geschirmten Paaren)
LED „Kurzschluss“
LED „Kreuzung“
LED „Vertauschung“
LED „OK“
RJ45 Kabelanschluss
(Hauptgerät)
Batteriefach (Rückseite)
Taste „TEST“ (Drücken) /
„DEBUG“ (Halten)
RJ45 Kabelanschluss
(Kabelabschluss)
1
2
3
4
5
6
7
8
9
10
11
12
13
Batterien einlegen
Kabelabschluss entnehmen
Das Batteriefach öffnen und Batterien gemäß den Installations-
symbolen einlegen. Dabei auf korrekte Polarität achten.
Vor der Überprüfung kann der Kabel-
abschluss von dem Hauptgerät
getrennt werden.
