VDV-600 | DEUTSCH
2
8
22

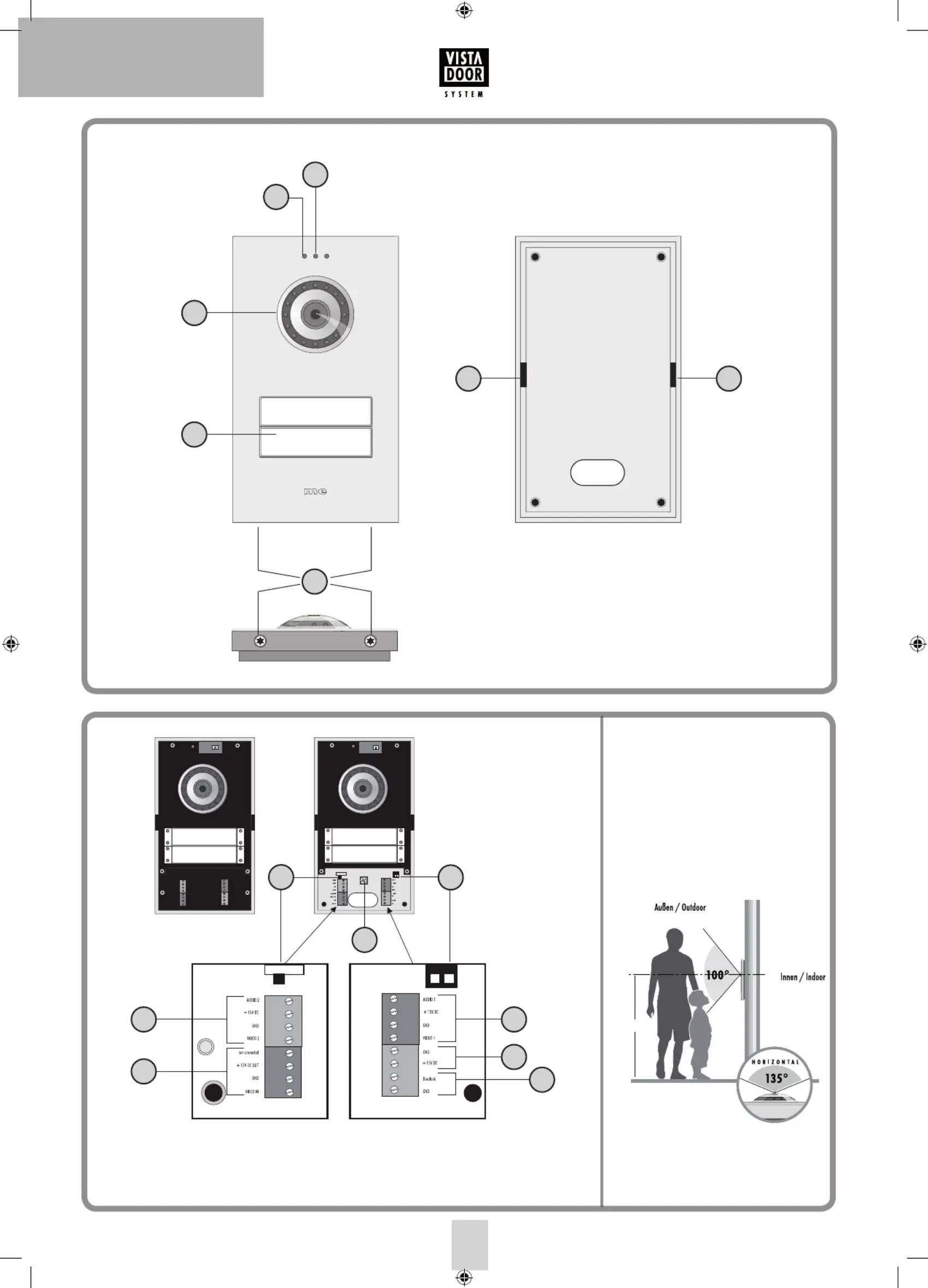

Abb. 1
DIAGRAM 1
ILLUSTRATION 1
AFBEELDING 1
Abb. 2
DIAGRAM 2
ILLUSTRATION 2
AFBEELDING 2
Abb. 3
DIAGRAM 3
ILLUSTRATION 3
AFBEELDING 3
4
6
1212
11
10
7
5
1
3
140 - 160cm
9
13
VDV-600_I-Manual_Fin2.indd 2 10.06.13 12:27
DEUTSCH | VDV-600
3
Hinweis: Sie können beim VISTADOOR-System auch Video-
mit Audiokomponenten kombinieren.
MONTAGE DER AUßENSTATION
Vorbereitung
Achten Sie beim Abnehmen des Frontcovers darauf, dass die Namens-
schilder nicht herausfallen, damit sie nicht beschädigt werden.
Die Kamera sollte in einer Höhe von ca. 1,4m-1,6m (Mitte Kamera)
montiert werden (Abb. 3).
1. Drehen Sie die beiden unteren Schrauben (5) mit einem geeig-
neten Schraubendreher heraus.
2. Fassen Sie das Frontcover unten mit Daumen und Zeigefinger an
und ziehen Sie es leicht nach vorne. Heben Sie es dann leicht nach
oben ab. Achten Sie darauf, dass Sie das Mikrofonkabel nicht abrei-
ßen. Das Mikrofonkabel ist durch einen Stecker mit der Elektronik
verbunden und kann einfach durch Herausziehen getrennt werden.
3. Entfernen Sie die Abdeckung der Anschlussklemmen, indem Sie
die beiden Schrauben herausdrehen und dann das Kunststoff-Cover
herausnehmen.
4. Suchen Sie sich eine geeignete Stelle zur Montage der Außenein-
heit und verlegen Sie alle benötigten Leitungen bis dorthin
(Abb. 3).
Hinweis: Achten Sie darauf, dass die Wand am Montageort
gerade und eben ist .
5. Bohren Sie anhand der Bohrschablone vier Löcher (Ø 6 mm) in die
Wand. Dazu richten Sie die Bohrschablone mit einer Wasserwaage
gerade an der Stelle der Wand aus, an der die Außeneinheit
montiert werden soll. Fixieren Sie die Bohrschablone mit Klebeband
und bohren Sie anschließend die vier Löcher.
6. Entfernen Sie die Bohrschablone wieder und stecken Sie in jedes
Loch einen der mitgelieferten Dübel.
7. Führen Sie die Leitung durch die dafür vorgesehene Öffnung auf
der Rückseite der Außeneinheit.
8. Verschrauben Sie die Außenstation jetzt mit den 4 Befestigungs-
schrauben. Achten Sie darauf, dass sich das Gehäuse beim
Verschrauben nicht verzieht.
Anpassen des Namensschildes
Das Namensschild besteht aus zwei transparenten Kunststoffteilen,
welche durch 2 kleine Schrauben miteinander verbunden sind.
9. Entfernen Sie beide Schrauben und nehmen Sie das Namensschild
auseinander. Zwischen den beiden Kunststoffteilen liegt die Folie
für die Beschriftung.
10. Beschriften Sie die Folie mit einem wischfesten Filzstift oder
drucken Sie sich ein Namensschild mit den Abmessungen 71 x 15
mm per PC und Drucker aus.
11. Legen Sie das beschriftete Namensschild (Folie) zwischen beide
Kunststoffteile und verschrauben Sie sie wieder miteinander.
12. Die Namensschilder in die Außenstation einlegen und mit einem
Klebestreifen fixieren.
13. Stecken Sie das Mikrofonkabel wieder in die Buchse und setzen Sie
das Frontcover schräg von oben auf die Außenstation. Achten Sie
darauf, das Mikrofonkabel nicht zu quetschen.
EINLEITUNG
Vielen Dank für den Kauf des VISTADOOR Video-Türsprech-Systems.
Sie haben eine hochwertige Anlage mit Edelstahl-Abdeckung gekauft.
Die Edelstahl-Abdeckungen werden aufwändig per Hand gefertigt
und besitzen dadurch individuelle Merkmale, die als ein Zeichen von
Qualität anzusehen sind.
Pflegehinweis Edelstahl
Bitte säubern Sie Edelstahl-Oberflächen nie mit handelsüblichen
Reinigungsmitteln, da diese zu scharf sind. Bitte nur mit Edelstahlrei-
nigungs- bzw. Pflegespray säubern. Sollten Sie dieses nicht zur Hand
haben, bitte nur klares Wasser verwenden.
Gebürstete Oberflächen sollten immer in Strichrichtung gesäubert
werden, nie kreisförmige Bewegungen durchführen. Dadurch werden
Kratzer vermieden.
Wird dieser Pflegetipp nicht beachtet, kann es zu Verfärbungen bzw. im
schlimmsten Fall zu Rostschäden kommen.
Die Montage sollte von einem Fachmann
ausgeführt werden.
Legende
1. Kamera
2. Lautsprecheröffnungen
3. Klingeltaster
4. Mikrofon
5. Gehäuseschrauben
6. Helligkeitssensor
7. Lautstärke-Potentiometer
8. Dip-Schalter für Öffnungszeit des Türöffners
9. Dip-Schalter für ID-Code
10. Anschlussterminal Türöffner
11. Anschlussterminal Spannungsversorgung
12. Anschlussterminal Signalleitung
13. Anschlussterminal externe Kamera
VORBEREITUNG DER INSTALLATION
Folgende Leitungen werden benötigt:
Einfamilienhaus (VDV-610): 4 Leitungen von der Außeneinheit zur
Inneneinheit sowie 2 Leitungen von der Außeneinheit zum Türöffner.
Zweifamilienhaus (VDV-620): Hier werden pro Klingeltaster 4 Leitungen
von der Außeneinheit in jede Wohneinheit benötigt. D.h. Sie benötigen
8 Leitungen von der Außenstation nach innen (jeweils 4 für Familie 1
und Familie 2), sowie 2 Leitungen für den Türöffner.
Pro Wohneinheit können bis zu vier Inneneinheiten parallel ange-
schlossen werden. Die Verbindung kann entweder von Innenstation
zu Innenstation gelegt werden oder sternförmig von einem zentralen
Punkt (Verteilerkasten) aus.
Die Leitungen sollten so verlegt sein, dass sie jeweils direkt hinter der
entsprechenden Außen-/Inneneinheit aus der Wand geführt werden.
