M-e SDO-10 Bruksanvisning
M-e
Intercomsystem
SDO-10
Läs nedan 📖 manual på svenska för M-e SDO-10 (25 sidor) i kategorin Intercomsystem. Denna guide var användbar för 3 personer och betygsatt med 4.5 stjärnor i genomsnitt av 2 användare
Sida 1/25
SDO-10
BETRIEBSANLEITUNG
OPERATING INSTRUCTIONS
MODE D’EMPLOI
GEBRUIKSAANWIJZING
SDO-10 | DEUTSCH
2
Abb. A
DIAGRAM A
ILLUSTRATION A
AFBEELDING A
Abb. B
DIAGRAM B
ILLUSTRATION B
AFBEELDING B
A B
1
6
7
5
8 3
2
4
DEUTSCH | SDO-10
3
Montage
Dieses Gerät ist auf Normprofilschienen DIN EN 50022-35x15 und DIN
EN 50022-35x7,5 aufschnappbar. Zum Aufschnappen das Gerät mit den
Nasen (4) in die Hutschiene einhängen und andrücken, bis die Feder
(5) einrastet. Wenn das Aufschnappen zu schwer geht, Feder (5) mit
einem Schraubendreher in Pfeilrichtung etwas lösen.
Um den SDO-10 von der Profilschiene zu lösen, Feder mit einem Schrau-
bendreher in Pfeilrichtung drücken und den SDO-10 abnehmen.
Anschluss
Verbinden Sie die 4 Pole des Anschlussterminal (2) polrichtig mit den
vier Signalleitungen des Türsprechsystems. +15V mit +15V, GND mit
GND, Audio mit Audio und Video mit Video (bei den Türsprechsystemen
ohne Video wird die Videoklemme am SDO-10 frei gelassen).
Den Türöffner verbinden Sie mit den beiden Klemmen des Anschlusster-
minals (3). Für den Fall, dass Ihr Türöffner korrekt gepolt werden muss,
sind die beiden Klemmen mit „+“ und „-“ gekennzeichnet.
ID-Code einstellen
Hinweis: Die Anlage muss stromlos geschaltet sein,
um den ID-Code zu ändern.
Der SDO-10 muss den gleichen ID-Code haben wie die entsprechende
Außenstation. Ab Werk sind alle Außenstationen und auch der SDO-10
auf ID 1 eingestellt, somit sollte hier keine Einstellung notwendig sein.
Falls Sie mehrere Außenstationen montiert haben, muss der ID-Code
des SDO-10 mit dem ID-Code der Außenstation übereinstimmen, bei der
sich der Türöffner befindet.
Mit den beiden Schaltern (7) wird der ID-Code wie folgt eingestellt:
Schalter 1 ON und Schalter 2 ON = ID-Code 1
Schalter 1 ON und Schalter 2 OFF = ID-Code 2
Schalter 1 OFF und Schalter 2 ON = ID-Code 3
Schalter 1 OFF und Schalter 2 OFF = ID-Code 4
SDO-10 Montage und Inbetriebnahme
Vielen Dank für den Kauf des Sicherheits-Türöffner-Moduls SDO-10.
Dieser ist für den Anschluss an die Türsprechanlagen-Systeme
VISTADOOR und VISTUS geeignet und ermöglicht es, einen Türöffner
anzusteuern. Der SDO-10 kann einen angeschlossenen Türöffner auch
automatisch einige Sekunden nach dem Klingeln öffnen.
Dies ist z.B. in Arztpraxen hilfreich.

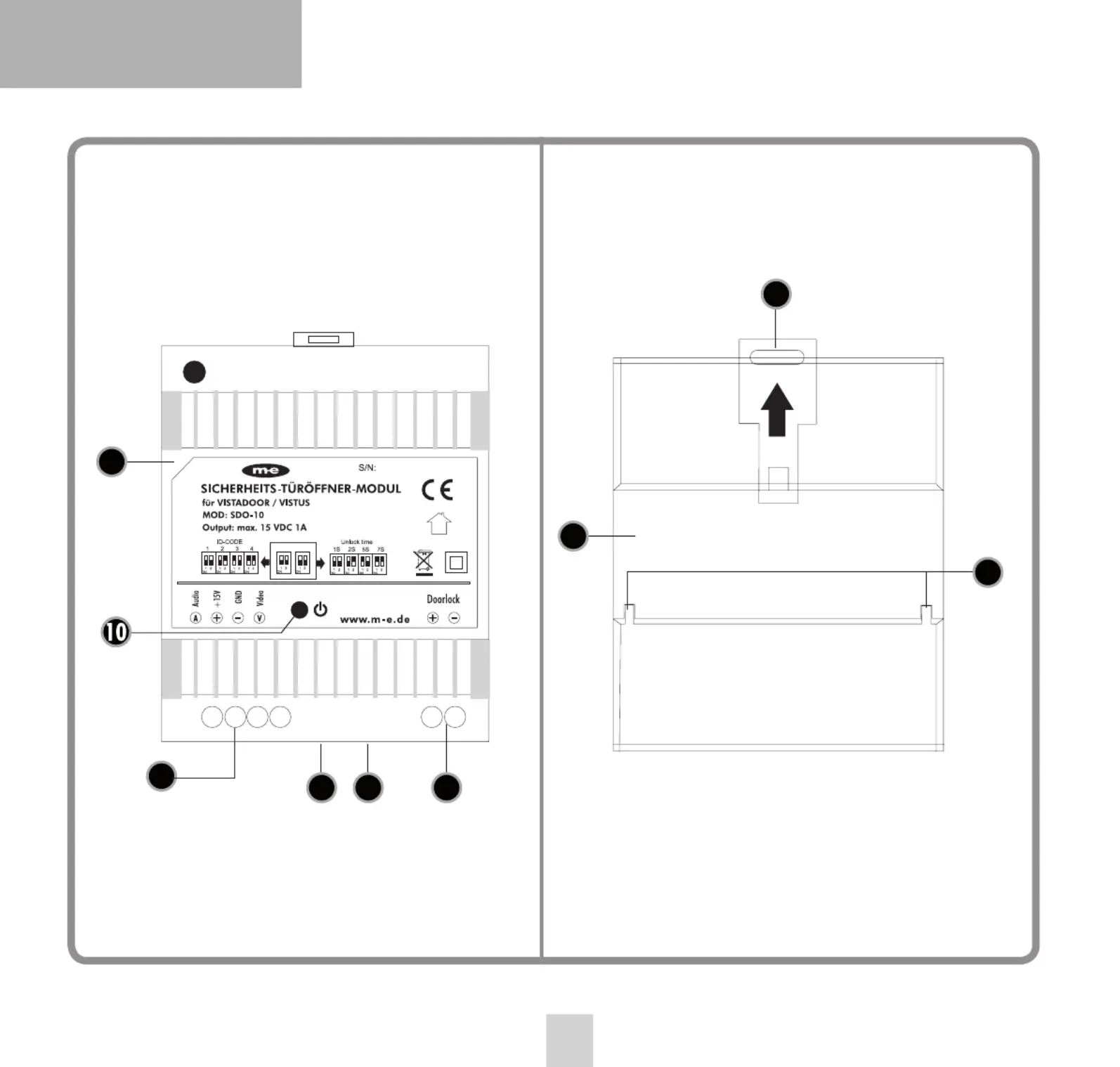

Legende
1. SDO-10
2. Anschlussterminal zum Türsprechsystem
3. Anschlussterminal zum Türöffner
4. Nase für Hutschiene
5. Befestigungsclip (Feder)
6. Aussparung für Hutschiene
7. Schalter für ID-Code
8. Schalter für Öffnungszeit
10. Power-LED
ACHTUNG
Dieses Gerät keinen hohen Temperaturen, hoher Feuchtigkeit oder
extremen Staub aussetzen.
•Dieses Gerät keinen harten Schlägen aussetzen.
•Dieses Gerät nicht im Außenbereich einsetzen.
•Dieses Gerät muss fachmännisch installiert werden.
Technische Daten
Eingang: 15 Volt DC, Ruhestrom ca. 6mA (ca. 0,9 Watt)
Ausgang: 12 Volt DC, max. 1 A
Maße (B x H x T): 78mm x 92mm x 57mm (4 TE)
Produktspecifikationer
| Varumärke: | M-e |
| Kategori: | Intercomsystem |
| Modell: | SDO-10 |
