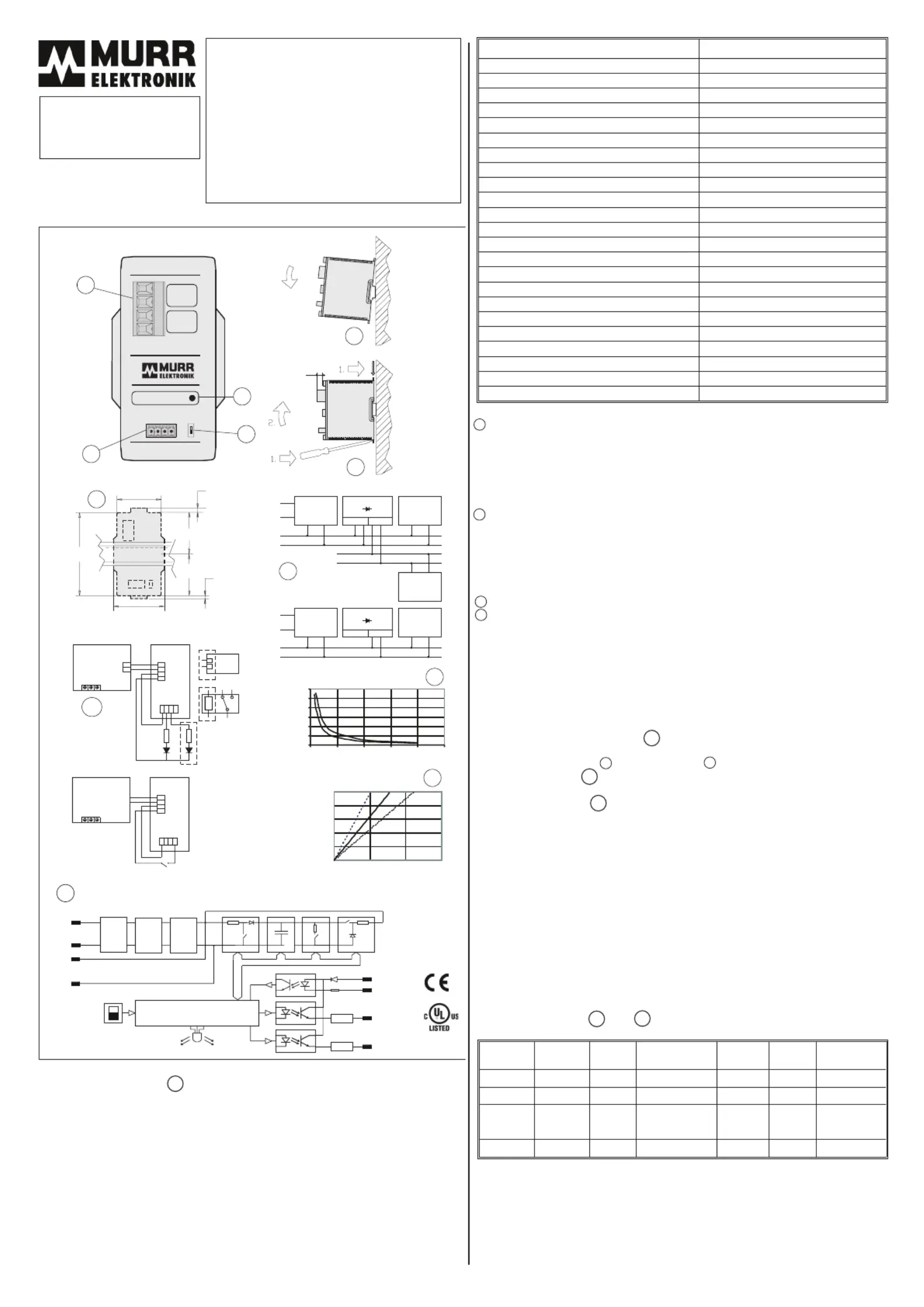

1. Gerätebeschreibung

Pufferkondensatoren werden unter normalen Bedingungen aufgeladen (in dem sie eine höhere

Spannung verwenden, wird auch die höhe der gespeicherten Energie gesteigert). In Folge

eintretender Störungen der Hauptspannung, wird diese Energie benötigt, um die Verbraucher zu

versorgen. Die Überbrückungszeit für Störungen der Hauptspannung beträgt mehr als 200 ms

mit 20 A Pufferstrom und 24V DC. Den Statistiken zur Folge ist diese Zeit lang genug um mit mehr

als 80% Sicherheit für die ungebrochene Stromversorgung der Verbraucher zu sorgen.

Dieses Produkt ist für die Verwendung in Umgebungen mit Verschmutzungsgrad 2 und

überspannungskategorie II oder I vorgesehen und darf nur in diesen Umgebungen eingesetzt

werden.

3. Ausrüstung

Ausgangs- / Eingangsklemme:

Leitungsart

Starr 4 mm² / 11 AWG

Flexibel 4 mm² / 11 AWG

Flexibel mit Adernendhülse ohne/mit Kunststoffhülse 4 mm² / 11 AWG

Adernendhülse müssen eine Mindestlänge haben ≥10 mm

Anzugsmoment: 0,5 - 0,6 Nm / 5 - 7 lb. in.

Bitte Leitungen mit mindestens 60/75°C Temperaturbeständigkeit verwenden.

Signalklemme:

Leitungsart

Starr 0,25 - 1,5 mm² / 23 - 16 AWG

Flexibel 0,25 - 1,5 mm² / 23 - 16 AWG

Flexibel mit Adernendhülse ohne/mit Kunststoffhülse 1,5 mm² / 16 AWG

Adernendhülse müssen eine Mindestlänge haben ≥10 mm

Anzugsmoment: 0,4 Nm / 3,5 lb. in.

Bitte Leitungen mit mindestens 60/75°C Temperaturbeständigkeit verwenden.

Puffer Verfahren: A (Uin = -1 VDC (werkseitig eingestellt) oder B (< 22,5 VDC)

Betriebsanzeige: Zweifarbige LED (siehe Tabelle “Betriebszustände”)

4. Einbauart

Das Puffermodul muß so eingebaut werden, daß die Verlustwärme ungehindert abgeführt wird.

Dadurch verbessert sich die Gesamtzuverlässigkeit, und ein fehlerfreier Betrieb wird über einen

längeren Zeitraum gewährleistet. Die Kühlung des Puffermoduls erfolgt durch natürliche

Luftzirkulation. Beim Einbau ist möglichst viel Platz für die Luftzirkulation zu lassen. Es ist zu

beachten, daß die Temperatur oberhalb der Geräte ca. 25°C höher ist als unterhalb. Als

Umgebungstemperatur der Geräte gilt die Temperatur direkt unterhalb des Gerätes. Ist die

Luftzirkulation beschränkt, muß zwangsbelüftet werden. Der Einbauplatz muß den

Bedingungen der EN 60950-1 Punkt 4.7 und 4.6.1 genügen. Gehäuseschutzklasse IP 20 (EN

60529).

5. Einbau, Befestigungslöcher

Die Schiene muß so befestigt werden, daß sie sich beim Ein- oder Ausbau des Gerätes nicht

verdreht. Einbauanweisung , Ausbauanweisung .

6. Inbetriebnahme

Das Puffermodul ist als solches gebrauchsfertig; siehe Anschlußmöglichkeiten im Anhang.

7. Signalanschlüsse

Signalausgänge:

A = Aktiv: niederohmig während des Pufferbetriebs.

R = Bereit: niederohmig wenn Puffer vollständig aufgeladen ist

Strom max. 15 - 20 mA (interne Strombegrenzung), Spannungsabfall 1 - 3,5 VDC.

Signaleingang:

I = Sperrung: fallendes Eingangssignal leitet Geräteabschaltung und Zwangsentladung der

Pufferkondensatoren ein.

Strom 1,5 - 2 mA, sinkend

Signalausgänge und Steuereingang sind Dauerkurzschluss-, Leerlauf- und Überlast- fest.

Anmerkung: Sperrmodus bleibt an für 2 minuten nach aktivierung.

8. Puffer Verfahren / Buffer modes:

Mode A: Eingangsspannung - 1VDC;

Pufferung erfolgt bei Spannungsabfall schneller als 0,5 V/s und mehr als 1 VDC. Die Spannung

wird auf diesem Niveau gehalten.

Mode B: fest 22,5 VDC;

Pufferung ab Klemmenspannung < 22,5 VDC; Spannung wird auf 22,5 VDC gehalten.

9. Betriebszustände und

Betriebs-

zustände Strom Zeit Status LED Ausgang

‘Aktiv’ Ausgang

‘Bereit’ Puffer

Kondensator

Ladebetrieb < 500 mA 20 - 45 s grün / blinkt 2,5 Hz sperrt sperrt lädt auf

Leerlauf < 85 mA - grün / leuchtet sperrt vollleitet

Pufferbetrieb 0 - 20 A siehe

Diagramm rot / leuchtet sperrt entlädtleitet

Sperrbetrieb < 85 mA 120 s grün 0,1 s / 1 s sperrt sperrt ist entladen

10. Normen

Sicherheit: EN 60950-1, UL 508, SELV

EMV: EN 61000-6-2

EN 61000-6-3

EN 55022 class B

Änderungen vorbehalten.

Lesen Sie diese Bedienungsanleitung vor

Einbau und Gebrauch des Puffermoduls

aufmerksam durch, damit Sie die

Eigenschaften des Puffermoduls nutzen

können. Das Puffermodul enthält

Eigenschaften, die Ihnen zu mehr

Zuverlässigkeit in Ihrem System verhelfen.

Bewahren Sie diese Anleitung für einen

möglichen späteren Gebrauch auf.

MB Cap 20/24

Art. Nr. 85394

BEDIENUNGSANLEITUNG

2. Technische Spezifikationen, Art. Nr. 85394

V1.2

Nennspannung

24 VDC (SELV / PELV)

Spannungsbereich

23 - 30 VDC

Nennstrom

< 85 mA / Leeflauf, < 500 mA Ladevorgang

Verpolungschutz

Schutz vor Spannungsspitzen

< 35 VDC

Ladeverzögerung

< 100 ms

Ladezeit

20 - 45 s

Ladestrom

< 500 mA

Ausgangsspannung

24 VDC

Spannungsbereich

22 - 28 VDC

Pufferspannung

Uin -1 VDC oder < 22,5 VDC

Nennausgangsstrom

20 A

Strombegrenzung

26 A

Pufferzeit

0,2 s/ 20 A/ 24 VDC - 4 s/ 1 A/ 24 VDC

Leistungsaufnahme

1,7 W / bereit

Wirkungsgrad

> 95% / 20 A

Restwelligkeit

< 200 mV rms

Parallelschaltbarkeit

möglich

Relative Feuchtigkeit

5 - 95% , keine Kondensation

Betriebstemperatur

0°C - +55°C

Lagertemperatur

-25°C - +85°C

Gehäuseschutzklasse , Gehäuse, EN 60529

IP 20

Abmessungen B x H x T x TA; Gewicht

62 x 115 x 145 x 20 mm; 0,66 kg

Ladezeit

Ladezustand

Ladezeit / s

min. typ. max.

100%

80%

60%

40%

20%

0 20 40

Pufferzeit

Zeit / s

min.

typ.

115

Output

Read y:

Charging:

20A

Input

DC 23-30V

ART. NO. 85394

Discharging:

BUFFER MODE

R I+

GREEN blinking

GREEN continuous

RED

MB Cap

A Uin- 1V

B 22.5V

- Inhibit

- Ready

- Active

AC Ausgang

Eingang

Versorgung Puffer Gerät/e Ungepufferte

Lasten

Art. No. 85394

Gepufferte

Lasten

Gepufferte

Lasten

Art. No. 85394

AusgangEingang

> 2kOhm

R > 2kOhm

+ A R I

Versorgung Puffer Gerät/e

DC - nicht Stabilisiert

DC - Stabilisiert

+ +

DC - Stabilisiert

Programmierbare

Steuerung

Eingang

GND

Spulenwiderstand

Relais

+ A R I

AC Versorgung

LED

ON/OFF

Puffer

Gerät

L N PE

--+-+-

+-+-+-+-

Versorgung Puffer

Gerät

Verpolungs-

schutz

Einschalt-

strom-

begrenzer

Entkopplung

Gepuffert/

Ungepuffert

Ladegerät Puffer-

kondensator

Puffer-

kondensator

Abschaltung

Puffern

Eingang

Ausgang

Schwellspannungs

Einstellung

Steuerelektronik

Ein-/Ausgangsspannungs

Kontrolle

Uin-1V

22.5V

Strom-

begrenzung

Strom-

begrenzung

15mA

15kohm

rot grün

Zustandsanzeige

Max. 35VDC

Sperrung

Active

Bereit

0 5 252010 15

Strom / A

E222272

1VD7

IND.CONT.EQ

11 12

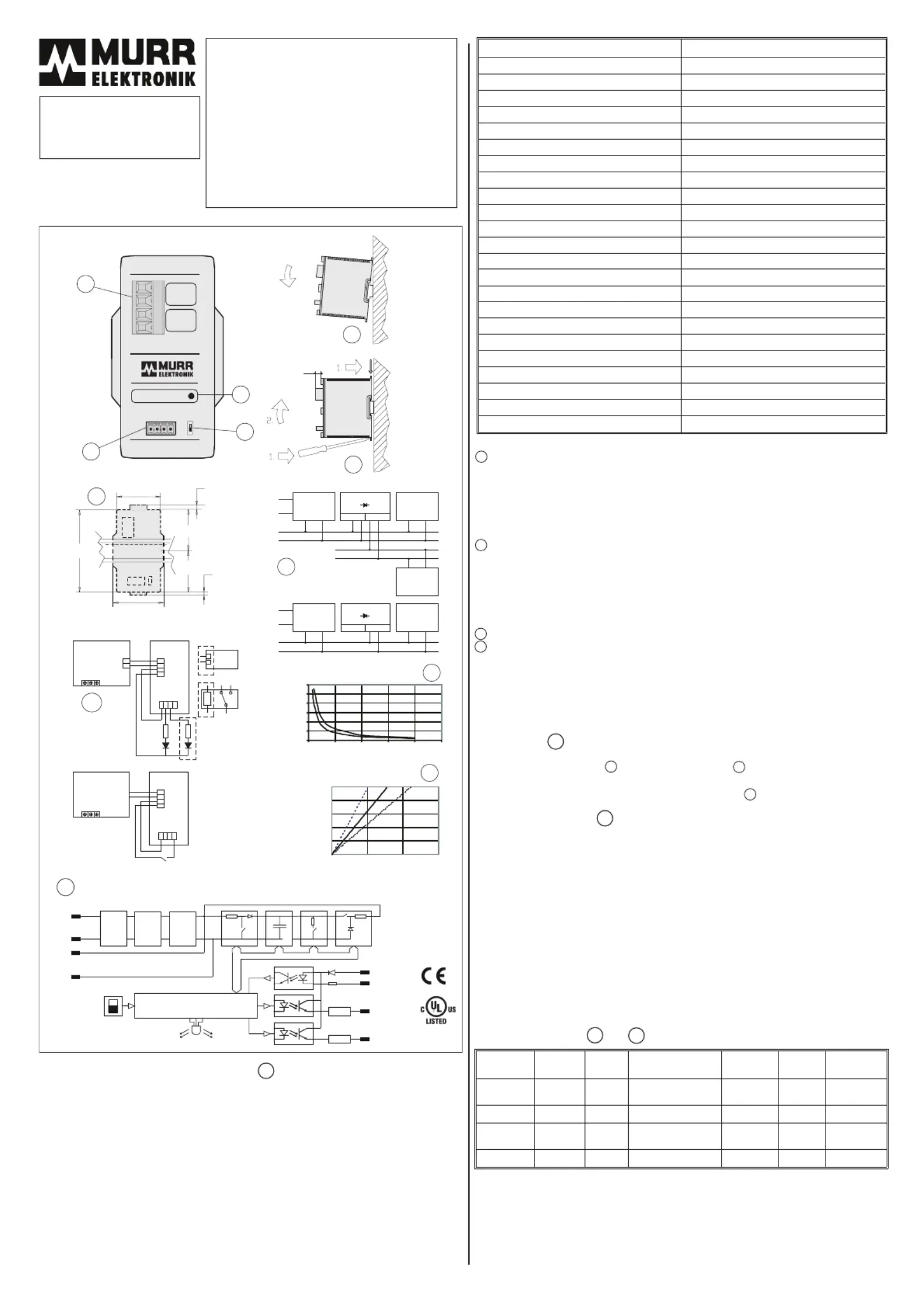

1. Principal circuit and working principle .

Buffer capacitors are charged under normal conditions (high quantity of energy can be

stored by using higher voltage). In case of mains voltage fault, this energy is transferred

to feed the buffered loads.

The bridging time for mains voltage faults is more than 200 ms with 20 A buffering current.

According to statistics this time is enough to give more than 80% certainty for unbroken

load current.

This equipment is intended for use in a Pollution Degree 2 environment, in overvoltage

Category II or I applications.

3. Features

Output / Input terminal:

Conductor sizes

Solid 4 mm² / 11 AWG

Stranded 4 mm² / 11 AWG

Stranded with ferrule without / with plastic sleeve 4 mm² / 11 AWG

Ferrule minimum lenght must be ≥10 mm

Tightening torque: 0,5 - 0,6 Nm / 5 - 7 lb. in.

Use 60/75°C copper conductors only

Signal terminal:

Conductor sizes

Solid 0,25 - 1,5 mm² / 24 - 16 AWG

Stranded 0,25 - 1,5 mm² / 24 - 16 AWG

Stranded with ferrule without / with plastic sleeve 1,5 mm² / 16 AWG

Ferrule minimum lenght must be ≥10 mm

Tightening torque: 0,4 Nm / 3,5 lb. in.

Use 60/75°C copper conductors only

Buffer mode: A (Uin = -1 VDC (factory default)) or B (< 22,5 VDC).

Operation indicator; Bi-coloured LED (see table “Operating modes”).

4. Location

The Buffer Module is cooled by natural convection. It is important to maintain clearance

to other components as much as possible to ensure best performance and long term

stability. The ambient temperature should be measured on the underside of the unit.

There will be an increase of 25°C at the top. If natural convection is restricted, forced

cooling should be used. Mounting should comply with EN 60950-1 point 4.7 and 4.6.1.

Protection class of the case IP20 (EN 60529).

5. Mounting

The rail should be fixed solidly so that it cannot twist when mounting or removing the

unit. Mounting instructions , Removing instructions .

6. Switching on

Factory set, ready to use, check the connection diagram for buffered and unbuffered

use.

7. Signal connections

Signal outputs: Optocouplers,

A = Active; low ohmic while buffering,

R = Ready; low ohmic while Buffer Unit is fully charged.

Current max. 15 - 20 mA (internal current limitation), voltage drop 1 - 3,5 VDC.

Signal input: Optocoupler,

I = Inhibit; ‘LOW’ input signal initiates Buffer Unit shutdown and energy discharge.

Current 1,5 - 2 mA, sinking.

Isolation voltage: 500 VAC against input paths. Signal input and outputs are protected

against short-circuit, open circuit and wrong polarity.

Note: Inhibit signal will stay on for 2 minutes after activated.

8. Activation threshold.

Mode A : Uin -1 VDC;

Buffering starts if terminal voltage decreases by more than 1 VDC and faster than 0,5

V/s. Voltage is kept at that level.

Mode B : Fixed - 22,5 VDC;

Buffer starts if terminal voltage is < 22,5 VDC, voltage is kept at 22,5 VDC.

9. Operating modes and .

10. Standards

Electrical safety EN 60950-1, UL 508, SELV

EMC EN 61000-6-2

EN 61000-6-3

Emissions EN 55022, class B

We reserve the right to change this specification.

In order to take the best advantage of the

features that this Maintenance-Free Buffer

Module has to oer and to ensure long

term reliability for your equipment, please

read these instructions carefully before

installation and use. They should be

retained for future reference.

MB Cap 20/24

Art. No. 85394

OPERATING INSTRUCTIONS

2. Technical specification, Art. No. 85394

V 1.2

Nominal voltage 24 VDC (SELV / PELV)

Input voltage range 23 - 30 VDC

Input current < 85 mA / idle - < 500 mA / charging

Protection against reverse polarity Yes

Transient surge protection < 35 VDC

Charging delay time < 100 ms

Charging time 20 - 45 s

Charging current < 500 mA

Output voltage 24 VDC

Output voltage range 22 - 28 VDC

Buffer voltage Uin -1 VDC or < 22,5 VDC

Output current, continuous 20 A

Current limitation 26 A

Buffering time (Hold-up time) 0,2 s / 20 A / 24 VDC - 4 s / 1 A / 24 VDC

Power consumption 1,7 W / ready

Efficiency > 95% at 20 A

Residual ripple voltage < 200 mV

p-p

Parallel connection Possible

Relative humidity 5 - 95%, no condensing

Operating temperature 0°C - +55°C

Storage temperature -25°C - +85°C

Protection class, case, EN 60529 IP20

Dimensions W x H x D x TA; Weight 62 x 115 x 145 x 20 mm; 0,66 kg

115

Output

Ready:

Charging:

20A

Input

DC 23- 30V

ART. NO. 85394

Disc harging:

BUFFER MODE

R I+

GREEN blinking

GREEN continuou s

RED

MB Cap

A Uin- 1V

B 22.5V

- Inhibit

- Ready

- Active

AC OutputInput

Power

supply

Buffer unit/units Unbuffered

Load

Art. No. 85394

Buffered

Load

Buffered

Load

Art. No. 85394

OutputInput

> 2kOh m

R > 2kOhm

+ A R I

Buffer Unit

Power

supply

Buffer unit/units

DC - UNBUFFERED

DC - BUFFERED

+ +

DC - BUFFERED

Programmable Logic

Input

GND

Coil resistance

Relay

+ A R I

AC Power

Supply

LED

AC Power

Supply

ON/OFF

Buffer Unit

L N PE

Reverse

polarity

protection

Inrush

current

limiter

Decoupling

Buffered/

Unbuffered

Charger Buffer

Capacitor

Buffer

Capacitor

shutdown

Buffering

Input

Output

Threshold voltage

selection

Uin-1V

22.5V

Current

Limiter

Current

Limiter

15kohm

RED GREEN

Status signal

Max. 35VDC

Hold up time

Time / s

Buffer charging time

Buffering capacity

Charging time / s

Inhibit

Active

Ready

- - +-+-

+-+-+-

min.

typ.

min. typ. max.

100%

80%

60%

40%

20%

0 20 40

05 252010 15

Buffering current / A

15mA

Control logic

Input/Output Voltage control

E222272

1VD7

IND.CONT.EQ

Operating

Modes Current Time Led

Indicator Output

Active

Output

Ready

Buffer

capacitor

Buffer

charging

< 500 mA 20 - 45 s Green / Blinking 2,5 Hz high ohmic high ohmic charging

Idle < 85 mA - Green / continuous high ohmic fully chargedlow ohmic

Buffer

operation

0 - 20 A see

diagram

Red / continuous high ohmic bufferinglow ohmic

Inhibit mode < 85 mA 120 s Green 0,1 s / 1 s high ohmic high ohmic discharging

11 12

1. Circuit principal et principe de fonctionnement .

Les condensateurs du module sont chargés en condition normale (une grande quantité

d’énergie peut être emmagasinée en utilisant des tensions plus élevées). En cas de

défaillance de l’alimentation d’entrée, cette énergie est transférée pour alimenter les

charges sauvegardées.

Le temps admissible pour des défaillances de l’alimentation d’entrée est supérieur à 200

ms avec un courant de sauvegarde de 20 A. Statistiquement, ce temps est suffisant pour

couvrir plus de 80% des cas.

Ce produit est conçu pour être utilisé dans un environnement de degré de pollution 2, dans

des applications à surtensions de catégorie I ou II.

3. Caractéristiques

Bornier Output / Input (Sortie / Entrée) :

Tailles des conducteurs

Rigide 4 mm² / 11 AWG

Souple 4 mm² / 11 AWG

Souple avec embout avec ou sans manchon en plastique 4 mm² / 11 AWG

Longueur minimum de l’embout ≥10 mm

Couple de serrage : 0,5 à 0,6 Nm / 5 à 7 lb. in.

Utilisation exclusive de conducteurs en cuivre 60/75°C

Bornier signaux

Tailles des conducteurs

Rigide 0,25 à 1,5 mm² / 24 à 16 AWG

Souple 0,25 à 1,5 mm² / 24 à 16 AWG

Souple avec embout avec ou sans manchon en plastique 1,5 mm² / 16 AWG

Longueur minimum de l’embout ≥10 mm

Couple de serrage : 0,4 Nm / 3,5 lb. in.

Utilisation exclusive de conducteurs en cuivre 60/75°C

Mode sauvegarde : A (Uin = -1 VDC (par défaut usine)) ou B (< 22,5 VDC).

Indicateur d’état : LED bicolore (voir tableau “Modes de fonctionnement”)

4. Environnement

Le module de sauvegarde est refroidi par convection naturelle. Il est important de

maintenir un espace aussi grand que possible avec les composants voisins afin d’assurer

des performances optimales et une stabilité à long terme. La température ambiante doit

être mesurée à l’intérieur du boîtier. La température en partie supérieure sera supérieure

de 25°C. Si la convection naturelle est limitée, une ventilation forcée sera nécessaire.

Le montage doit être effectué en conformité avec la norme EN 60950-1 point 4.7 et

4.6.1. Indice de protection du boîtier IP20 (EN 60529).

5. Montage

Le rail sera fixé solidement fin d’éviter toute torsion au montage ou au démontage du

module. Instructions de montage , Instructions de démontage .

6. Mise en marche

Paramétrage d’usine, prêt à l’emploi, vérifiez les schémas de connexion selon

l’utilisation en mode sauvegardé ou non sauvegardé.

7. Signaux de signalisation

Signaux en sortie : optocoupleurs,

A = Active ; faible impédance pendant la sauvegarde,

R = Ready (Prêt) ; faible impédance lorsque le module de sauvegarde est complètement

chargé.

Courant max. 15 à 20 mA (limitation de courant interne), chute de tension 1 à 3,5 VDC.

Signal en entrée : optocoupleur,

I = Inhibit (Blocage) ; La mise au niveau bas (0 V) déclenche l’arrêt du module de

sauvegarde et la décharge de l’énergie emmagasinée.

Courant absorbé 1,5 à 2 mA.

Tension d’isolation : 500 VAC entre les entrées. Les signaux en entrée et en sortie sont

protégés contre les courts-circuits, les circuits ouverts et l’inversion de polarité.

Note : Le signal “ Inhibit ” reste actif pendant 2 minutes après son déclenchement.

8. Seuil de déclenchement.

Mode A : Uin - 1 VDC ;

La sauvegarde débute si la tension d’entrée décroît de plus de 1 VDC et avec une pente

supérieure à 0,5 V/s. La tension de sortie est maintenue à ce niveau.

Mode B : Fixe à 22,5 VDC ;

La sauvegarde débute si la tension d’entrée est < 22,5 VDC, la tension de sortie est

maintenue à 22,5 VDC.

9. Modes de fonctionnement et .

10. Normes

Sécurité électrique EN 60950-1, UL 508, SELV

CEM EN 61000-6-2

EN 61000-6-3

Emissions EN 55022, classe B

Sujet à modification.

Afin de profiter au maximum des

caractéristiques que ce module de

sauvegarde d’énergie sans

maintenance présente et d’assurer une

utilisation fiable et une durée de vie

importante de votre matériel, veuillez,

s’il-vous-plait, lire attentivement ces

instructions avant l’installation et la mise

sous tension. Conservez-les à des fins

de référence ultérieure.

MB Cap 20/24

Art. No. 85394

Instructions d’utilisation

2. Spécifications techniques, Art. No 85394

V 1.2

Tension nominale 24 VDC (SELV / PELV)

Plage de tension d’entrée 23 à 30 VDC

Courant d’entrée < 85 mA / en veille - < 500 mA / en charge

Protection d’inversion de polarité Oui

Protection de surtension transitoire < 35 VDC

Temps d’activation de charge < 100 ms

Temps de charge 20 à 45 s

Courant de charge < 500 mA

Tension de sortie 24 VDC

Plage de tension de sortie 22 à 28 VDC

Tension de sauvegarde Uin -1 VDC ou < 22,5 VDC

Courant de sortie, en continu 20 A

Limitation de courant 26 A

Durée de sauvegarde (temps de maintien) 0,2s / 20A / 24 VDC à 4s / 1A / 24 VDC

Puissance consommée 1,7 W / (prêt)

Rendement > 95% à 20 A

Ondulation résiduelle < 200 mV

p-p

Montage parallèle Possible

Humidité relative 5 - 95%, sans condensation

Température de fonctionnement 0°C à +55°C

Température de stockage -25°C à +85°C

Classe de protection, boîtier, EN60529 IP20

Dimensions H x L x P x TA; Poids 62 x 115 x 145 x 20 mm; 0,66 kg

Temps de charge

Charge

Temps de charge / s

min. typ. max.

100%

80%

60%

40%

20%

0 20 40

Temps de sauvegarde

Temps / s

min.

typ.

115

Output

Ready:

Charging:

20A

Input

DC 23- 30V

ART. NO. 85394

Disc harging:

BUFFER MODE

R I+

GREEN blinking

GREEN continuou s

RED

MB Cap

A Uin-1V

B 22.5V

- Inhibit

- Ready

- Active

Sortie

Entrée

Alimentation

Module Buffer Charge non-

sauvegardée

Art. No. 85394

> 2kOh m

R > 2kOhm

+ A R I

DC - Non-sauvegardé

DC - Sauvegardé

+ +

DC - Sauvegardé

Contrôle

Entrée

GND

Résistance de bobine

Relais

+ A R I

LED

ON/OFF

L N PE

- - +-+-

+-+-+-

Alimentation Module

Buffer

Protection

Inversion

Limiteur

de courant

d'appel

Découplage

Sauvegardé/

Non-sauvegardé

Chargeur Condensateur Décharge

Forcée

Tampon

de polarité

Entrée

Sortie

Réglage de tension

de seuil

Electronique de contrôle/commande

Uin-1V

22.5V

Limitation de

courant

Limitation de

courant

15mA

15kohm

rouge vert

Indicateur d'état

Max. 35VDC

Inhibit

(Blocage)

Active

Ready

(Prêt)

05 2520

10 15

Courant / A

E222272

1VD7

IND.CONT.EQ

Alimentation

Module Buffer

Sortie

Entrée

Charge

sauvegardée

Module

Buffer

Alimentation

Charge

sauvegardée

Modes

opératoires Courant Temps Indicateur LED Sortie

“Active” Sortie

“Ready”

Condensateur

du module

Module en

charge

< 500 mA 20 à 45 s Vert clignotant à 2,5 Hz Haute

impédance

Haute

impédance

En charge

Veille < 85 mA - Vert fixe Haute

impédance

Faible

impédance

Charge complète

Sauvegarde 0 - 20 A Voir

courbes

Rouge fixe Faible

impédance

Haute

impédance

En tampon

Mode Inhibit < 85 mA 120 s Vert 0,1 s / 1 s Haute

impédance

Haute

impédance

Décharge forcée

11 12

Produktspecifikationer

Varumärke:	Murr Elektronik
Kategori:	UPS
Modell:	MB Cap 20/24

Behöver du hjälp?

Om du behöver hjälp med Murr Elektronik MB Cap 20/24 ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

UPS Murr Elektronik Manualer

Murr Elektronik MB Cap Ultra 3/24 Bruksanvisning

18 September 2024

Murr Elektronik MB Cap 20/24 Bruksanvisning

18 September 2024

UPS Manualer

Nyaste UPS Manualer

HP R18000 Bruksanvisning

24 Oktober 2024

LevelOne UPS-2102 Bruksanvisning

22 Oktober 2024

LevelOne UPS-2103 Bruksanvisning

22 Oktober 2024

LevelOne UPS-2101 Bruksanvisning

22 Oktober 2024

Tripp Lite SmartOnline SU2200RTXLCD2U Bruksanvisning

20 Oktober 2024

Apc Back-UPS Pro Bruksanvisning

18 Oktober 2024

Tripp Lite SmartOnline SV20KS1P3B Bruksanvisning

18 Oktober 2024

Apc Easy UPS BVX1000UXI Bruksanvisning

13 Oktober 2024

Apc Back-UPS BX650LI Bruksanvisning

13 Oktober 2024

Apc Back-UPS BX950U-FR Bruksanvisning

13 Oktober 2024
