INSTALLATION DE L’ENCEINTE
a) En tenant la bordure avant de l’enceinte avec les pouces et index, pousser
les 4 vis de montage les unes vers les autres avec les autres doigts, de
manière à ce que les supports de fixation s’insèrent dans le trou par un
mouvement vers le haut et l’intérieur. Relâcher les vis et appuyer doucement
sur l’enceinte pour l’insérer dans le boîtier arrière.
Faire passer le fil dans la boucle pour filage puis le long du plafond jusqu’à
l’emplacement de l’amplificateur avant d’apposer la cloison sèche.
REMARQUE
:Retirer la grille avant de peindre.
INSTALLATION DE
LA CLOISON SÈCHE
INSTALLATION DE LA GRILLE
ÉTAPE 6 ÉTAPE 7
ÉTAPE 5

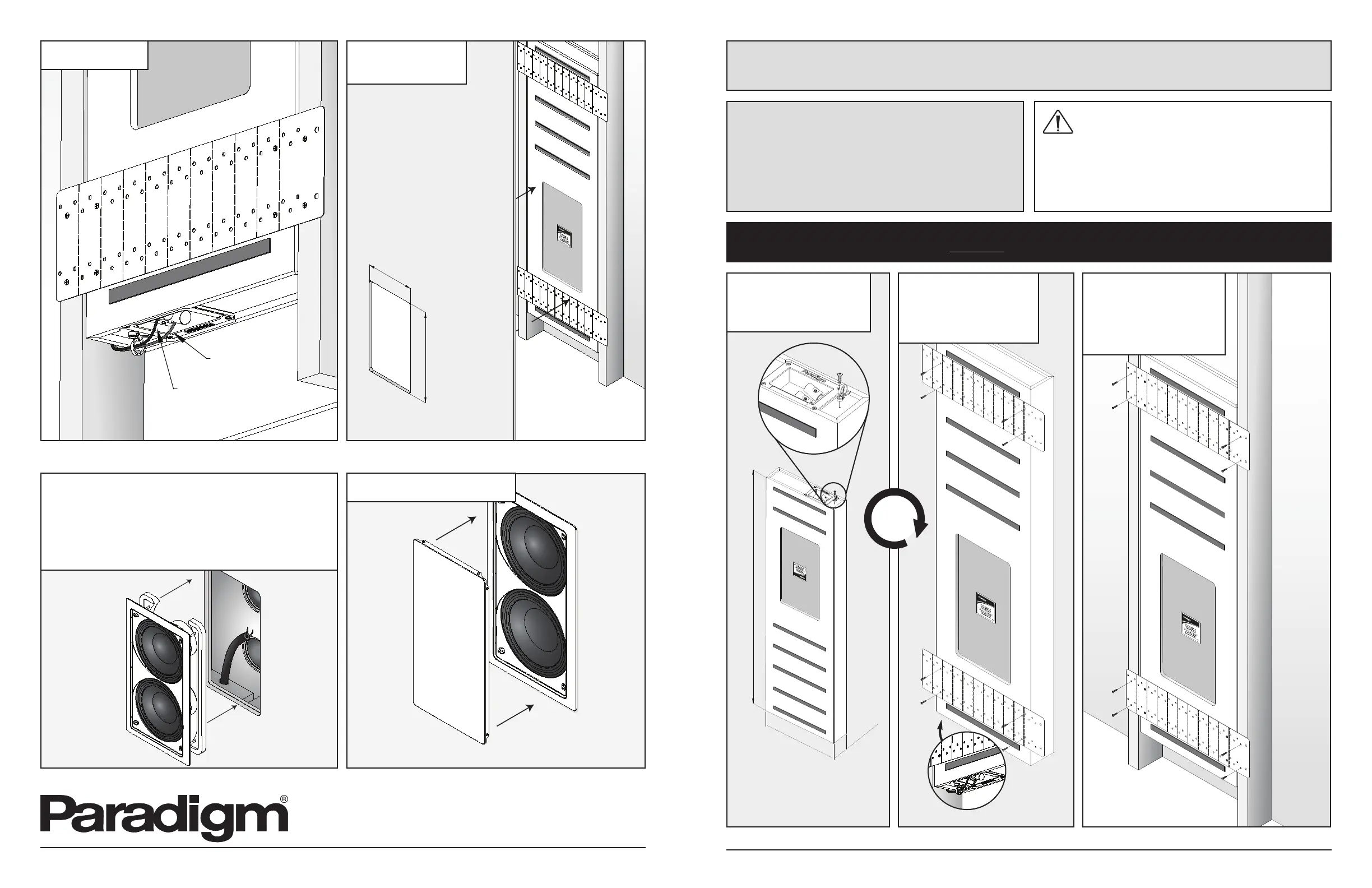

INSTALLATION FOR BX-82SQ BACKBOX AND SuBwOOFER
STEP 3
PARADIGM DOES NOT SUPPLY SCREWS FOR MOUNTING BACKBOX
AND SUBWOOFER TO WALL. CHOOSE SCREWS APPROPRIATE FOR
WALL COMPOSITION AND WEIGHT OF BACKBOX WITH SUBWOOFER.
BX-82SQ BACKBOX: 17.6 lb / 8 kg
PCS-82SQ SUBWOOFER: 8.8 lb / 4 kg
TOTAL WEIGHT: 26.4 lb / 12 kg
IF YOU ARE NOT COMFORTABLE PERFORMING THE FOLLOWING PROCEDURE,
CONTACT A PROFESSIONAL INSTALLER.
IMPORTANT NOTE: The required amount of damping material is included and correctly positioned in backbox. DO NOT remove, compact or add additional
damping material. DO NOT add damping material to wall directly behindbackbox.
STEP 2STEP 1
PARTS INCLUDED:
• 1 – Backbox
• 2 – Pre-Construction Brackets • 1 – Wire Loop with Screw
NOTE: DO NOT PUNCTURE OR REMOVE PROTECTIVE PLASTIC OVER
CUTOUT UNTIL READY TO INSTALL SUBWOOFER.
REQUIRED, NOT INCLUDED:
• 16 – #8 Wood Screws
(8 to attach brackets to box; 8 to attach box to wall)
To prevent vibrations and resonances
from coloring output, center the box
between joists—backbox must not
touch joists.
INSTALLING BACKBOX
14 in /35.6 cm
3-3/8 in
8.6 cm
48 in / 121.9 cm
CAUTION: Mounting brackets are
made of galvanized steel. Edges
may be sharp.
INSTALLING BRACKETS
8-1/8 po / 20,6 cm
15-5/8 po / 39,6 cm
BACKBOX DIMENSIONS
NOTE: Wire loop must be attached
with screw provided.
ROUGE (+)
NOIR (–)
RACCORDEMENT
ÉTAPE 4
180˚
IMPORTANT! Backbox has been inverted.
DO NOT install in this position, see proper
position in Step 2. Terminal cup
sits here.
14 po /35.6 cm
3-3/8 po
8.6 cm
48 po / 121.9 cm
INSTALLATION Du BOÎTIER ARRIÈRE BX-82SQ
ET Du CAISSON DE SOuS-GRAVES
ÉTAPE 2
REMARQUE IMPORTANTE : La quantité adéquate d’isolant acoustique est incluse et disposée correctement dans le boîtier arrière. NE PAS enlever
l’isolant, le compacter, ni en ajouter. NE PAS ajouter d’isolant acoustique au plafond directement derrière le boîtier arrière.
ÉTAPE 1
Pour éviter que des vibrations
ou résonances modifient le
signal, centrer le boîtier entre
des solives—le boîtier ne doit
pas toucher aux solives.
INSTALLATION DE
L’ENCEINTE
DIMENSIONS Du
BOÎTIER ARRIÈRE
REMARQUE :
La boucle pour
filage doit être fixée à l’aide
de la vis incluse.
MISE EN GARDE :
Les supports de
fixation sont en acier galvanisé. Les
rebords peuvent être coupants.
INSTALLATION DES
SuPPORTS
PIÈCES COMPRISES :
• 1 – Boîtier arrière
• 2 – Supports de pré-construction • 1 – Boucle pour filage avec vis
REMARQUE : NE PAS PERCER NI RETIRER LA PELLICULE PLASTIQUE QUI
PROTÈGE L'ORIFICE D'INSERTION DU CAISSON DE SOUS-GRAVES AVANT
D'ÊTRE PRÊT À INSTALLER CE DERNIER.
NÉCESSAIRE, NON COMPRIS :
• 16 – vis à bois n
o8
(8 pour fixer les supports au boîtier; 8 pour fixer le boîtier au plafond)
PARADIGM NE FOURNIT PAS LES VIS POUR LE MONTAGE DU BOÎTIER
AU PLAFOND. CHOISISSEZ LES VIS APPROPRIÉES SELON LE PLAFOND
ET LE POIDS DU BOÎTIER AVEC L’ENCEINTE
BOÎTIER ARRIÈRE BX-82SQ : 17,6 lb / 8 kg
CAISSON DE SOUS-GRAVES PCS-82SQ : 8,8 lb / 4 kg
POIDS TOTAL : 26,4 lb / 12 kg
EN CAS D’HÉSITATION QUANT À LA PROCÉDURE D’INSTALLATION, COMMUNIQUER
AVEC UN INSTALLATEUR PROFESSIONNEL.
INSTALLING SuBwOOFER
a) Holding the subwoofer’s front lip with your thumbs and index fingers, push the
4 mounting screws toward each other with your other fingers, so the mounting
brackets can fit through the hole with an “up-and-in” motion. Release the
screws and gently push the subwoofer into the backbox.
Snake wire through wire loop then along wall to amplifier location before drywalling.
NOTE: Remove grille before painting
DRYwALLING
INSTALLING GRILLE
STEP 6 STEP 7
STEP 5
8-1/8 in / 20.6 cm
15-5/8 in / 39.6 cm
ÉTAPE 3
RED (+)
BLACK (–)
wIRING
STEP 4
180˚
La borne va ici.
IMPORTANT! Le boîtier arrière a été
inversé. NE l’installez PAS dans cette
position, voir la bonne position à l’étape 2.
