Sida 1/4
Area 40cm²
Area 40cm²
Pinta-ala 40cm²
Area 40cm²
Monteringsanvisning
Fönsterventil TSC 13 Slot ventilator TSC 13 Tuloilmaventtiili TSC 13 Vindusventil TSC 13
Tekniska data.
Technical data.
Tekniset tiedot.
Tekniske data.
Installation instructions
GB
Asennusohje
FIN
Monteringsanvisning
15
23
15
13 26 39 52 65 78 91 104 117 130 143 156 169 182 195 208 221 234 247 260 273 286 299 312 325 338
15 167,5167,5

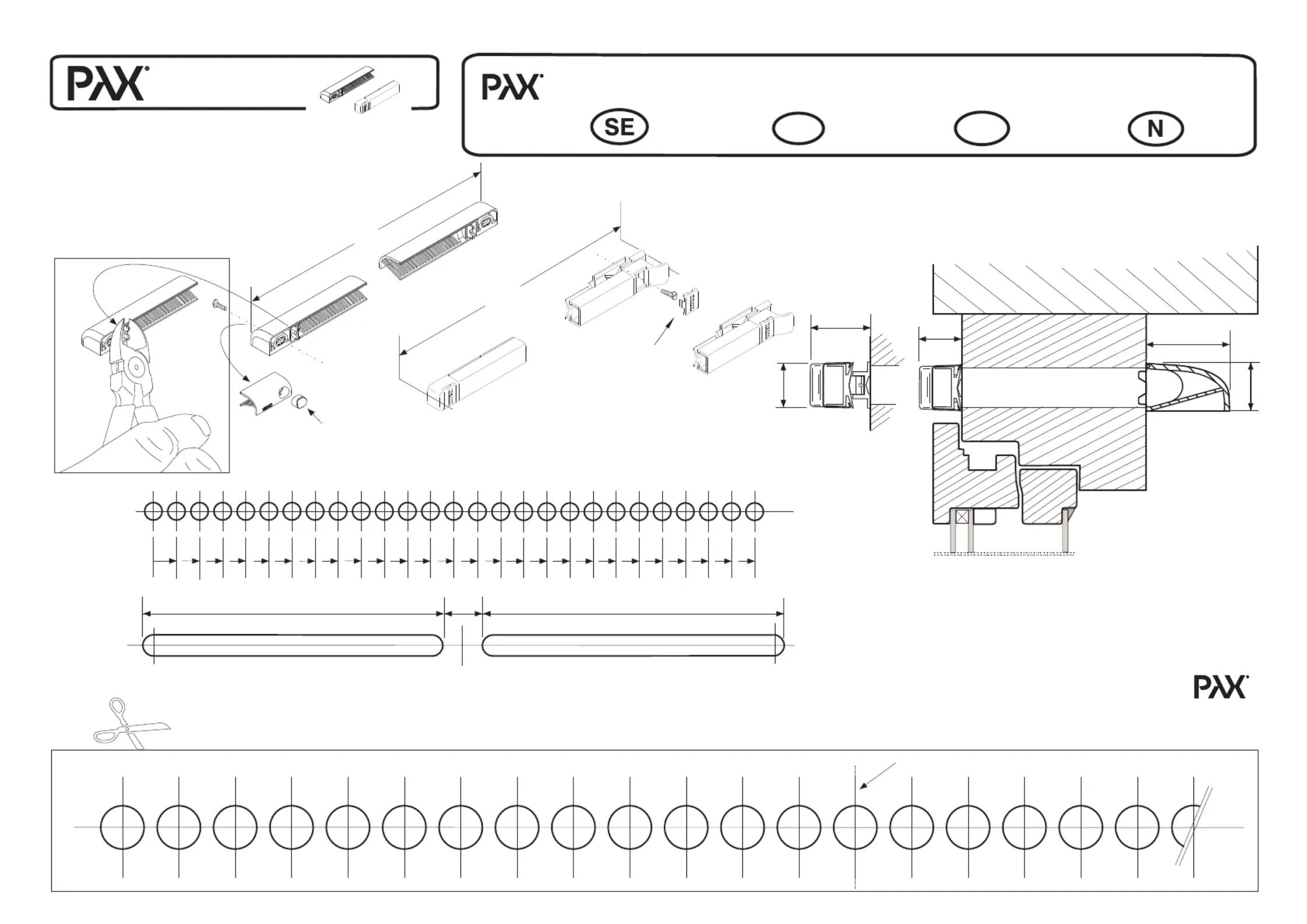

Håltagning 2 st spalter 167,5 X 12 mm ger totalt 40cm² fri öppningsarea.
Hole-making, 2 slots 167,5 X 12 mm gives a total of 40cm² open ventilation area.
Rei`itys 2 aukkoa 167,5 X 12 mm antaa yhteensä 40 cm².
Hulltagning 2 stk spalter 167,5 X 12 mm gir totalt 40cm² fri åpningsareal.
Skala 1:1, Scale 1:1, Skaala 1:1, Skala 1:1.
Centrum, Center , K eskus, Sentrum.
411
448
SKRUVSKYDD
SCREW COVER
PEITETULPPA
SKRUESKYDD
SKRUVSKYDD
SCREW COVER
PEITETULPPA
SKRUESKYDD
Håltagning 27st hål X 10 mm ger totalt 21cm² fri öppningsarea.
Hole-making, 27 holes X 10 mm gives a total of 21cm² open ventilation area.
Reiítys 27 reikää X 10 mm antaa 21cm² vapaata ilmastointitilaa.
Hulltagning 27 stk hull X 10 mm gir totalt 21cm² fritt åpningsareal.
Copyright C V wolu�on S eden AB
009-925003-F
We accept no liability for prin�ng err s and or
reserve the right to make changes to material
and design
pax.se
32,5
17
Lätt att montera !
Monteras lämpligen i fönstrets övre
karm / båge.
Vid montage i kopplad båge, täta med
dammtätlist runt håltagning mellan bågarna.
Detta för att undvika kondensbildning.
Undvik sprickbildning vid håltagning i
bentlig karm / båge.
Genom att med hjälp av tvingar spänna fast
en träklots mot den yta där borren kommer
gå igenom karm / båge undvikes
sprickbildning.
Undvik att borra för nära glas och kanter i
karm / båge för att undvika sprickbildning.
Monteringsanvisning
Fönsterventil TSC 13 Slot ventilator TSC 13 Tuloilmaventtiili TSC 13 Vindusventil TSC 13
Installation instructions
GB
Asennusohje
FIN
Monteringsanvisning

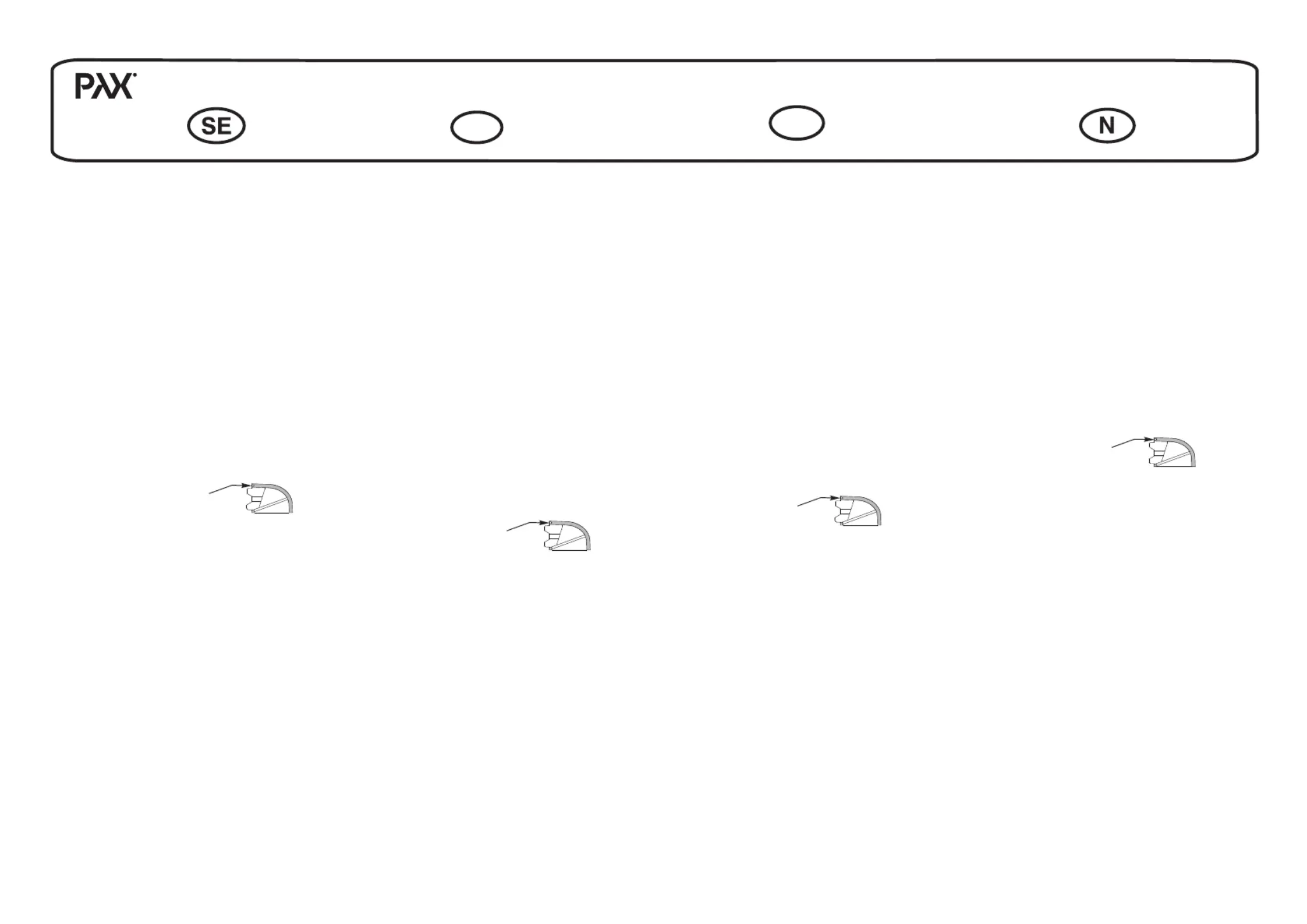

För bästa prestanda an-
vänd silicon längs ute-
ventilens överkant. For optimum performance,
use silicone along the
overside of the vent.
Parhaan tuloksen
saavuttamisesksi laita
silikoonia reunoihin.
For beste resultat bruk
silikon langs overkant.
Easy to install !
Suitable for installation in upper window
frame/casement.
When installing in a double-pane window
frame, seal with a dust seal strip around the
holes between the frames.
This is to avoid condensation.
Prevent cracking of the window frame / case-
ment when making holes.
To prevent cracking, use clamps to tighten
down a wooden block against the surface
where the drill is to pass through the frame /
casement.
Avoid drilling too close to window glass and
edges of the window frame / casement to
prevent cracking.
Helppo asentaa !
Asennetaan sopivimmin ikkunan yläkarmiin
/ pokaan.
Asennettaessa avattavaan pokaan, tiivistä
pokien välissä olevat rei`itysten ympärykset
pölylistoilla höyryn syntyminen estämiseksi.
Vältä halkeamisien syntyminen rei`ittäessä
karmia / pokia.
Kiinnitä puupalikka pidikkeen avulla sen
alueen pintaan missä pora tulee menemään
karmin / pokien läpi halkeamisien
estämisesksi.
Älä poraa liian lähellä lasia myöskään
karmien / pokien reunojen lähellä koska näin
vältät halkeamisien syntymisen.
Lett å montere !
Monteres i vinduets overkant.
Ved montering i parvinduesramme, tett med
stövtetningslist rundt hulltagning mellom
rammene.
Dette er for å unngå kondensdannelse.
Unngå sprekkdannelse ved hulltagning i
eksisterende karm / vinduesramme.
Sprekkdannelse unngås ved hjelp av tvingere
som spenner fast en trekloss mot den overate
der borren går gjennom karmen / vinduesramme.
Unngå å borre for naerme glass i vinduesrammen.
