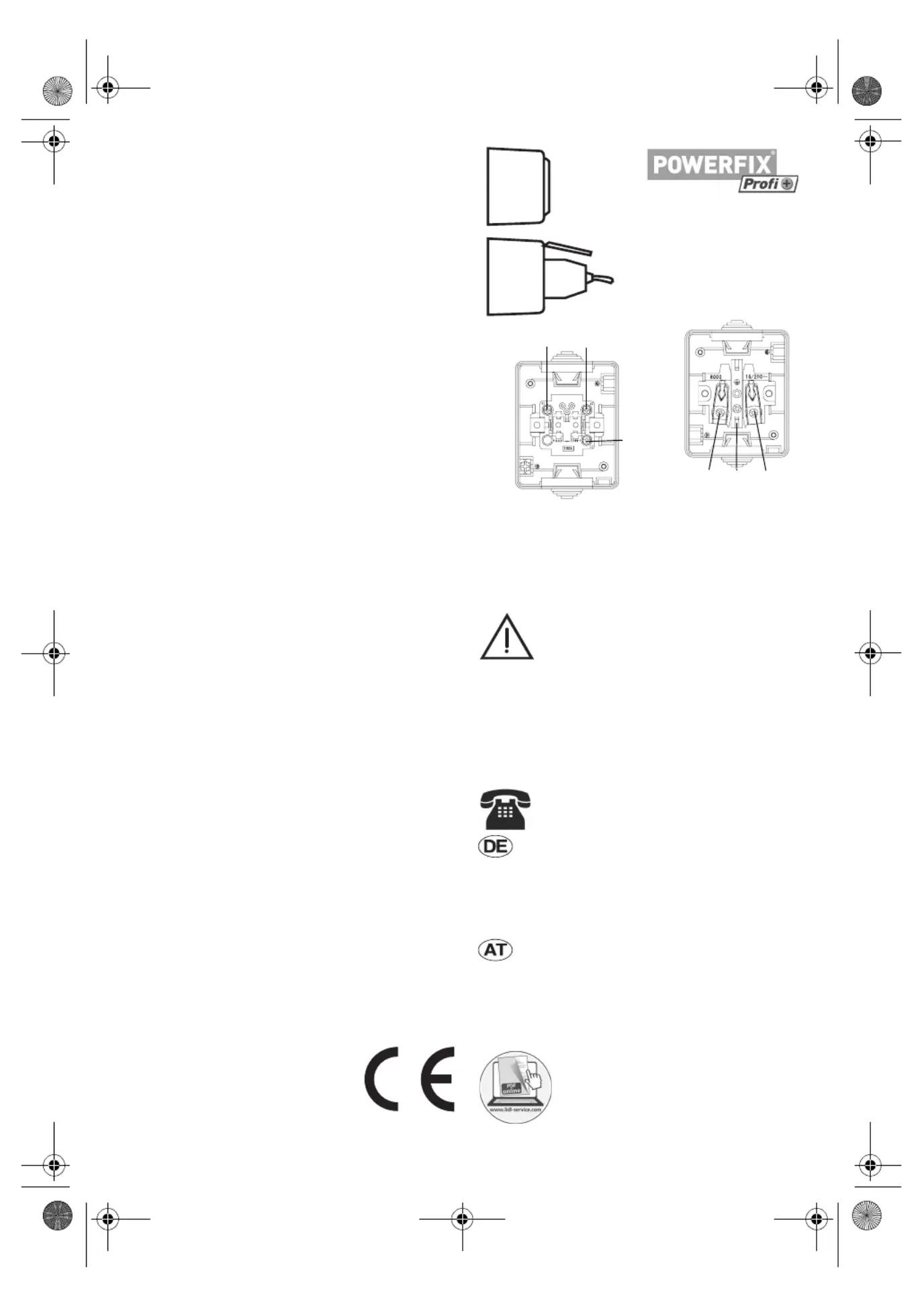

Schutzkontakt-Steckdosen und
Schalter für Feuchtraummontage
Inhalt
PFSS54A1: Feuchtraum Steckdose
PFSS54B1: Feuchtraum Wechselschalter
PFSS54C1: Feuchtraum Doppelsteckdose
PFSS54D1: Feuchtraum Kombi-Dose
Hinweis!
Installation nur durch Personen mit einschlägigen elek-
trotechnischen Kenntnissen und Erfahrungen!*)
Durch eine unsachgemäße Installation gefährden Sie
• Ihr eigenes Leben;
• das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie
schwere Sachschäden, z. B. durch Brand.
Es droht für Sie die persönliche Haftung bei Personen-
und Sachschäden.
Wenden Sie sich an einen Elektroinstallateur!
*)Für die Installation sind insbesondere folgende Fach-
kenntnisse erforderlich:
• die anzuwendenden „5 Sicherheitsregeln“:
– Freischalten;
– gegen Wiedereinschalten sichern;
– Spannungsfreiheit - feststellen;
– Erden und Kurzschließen;
– benachbarte, unter Spannung stehende Teile
abdecken oder abschranken;
• Auswahl des geeigneten Werkzeuges, der Messge-
räte und ggf. der persönlichen Schutzausrüstung;
• Auswertung der Messergebnisse;
• Auswahl des Elektro-Installationsmaterials zur
Sicherstellung der Abschaltbedingungen;
• IP-Schutzarten;
• Einbau des Elektroinstallationsmaterials;
• Art des Versorgungsnetzes (TN-System, IT-System,
TT-System) und die daraus folgenden Anschlussbe-
dingungen- (klassische Nullung, Schutzerdung,
erforderliche Zusatzmaßnahmen etc.).
Technische Daten
Nennstrom Schalter: 10 A
Nennstrom Steckdosen: 16 A
Nennspannung: 250 V ~
PFSS54A1
PFSS54B1
PFSS54C1
PFSS54D1
X1 X1
L1
X1: Schaltkontakte
(Wechselschaltung
oder Ein/Aus)
L1: Phase
N: Neutral
PE: Schutzleiter
(grüngelb)
L: Phase
PFSS54A1-D1_14-V1.3_DE_GB
PE LN
Reinigen
Warnung! Um einen Stromschlag zu ver-
hindern, darf keinesfalls Wasser ins Innere
gelangen.
• Reinigen Sie die Steckdosen bzw. Schalter mit
einem nur leicht angefeuchteten Lappen.
Entsorgen
Nach Ende der Lebensdauer ist das Produkt sach- und
umweltgerecht zu entsorgen.
Service-Center
Service Deutschland
Tel.: 0800-5435111
(kostenlos)
E-Mail: hoyer@lidl.de
Service Österreich
Tel.: 0820 201 222
(0,15 EUR/Min.)
E-Mail: hoyer@lidl.at
IAN: 93794
Auf www.lidl-service.com können Sie
diese und viele weitere Handbücher, Pro-
duktvideos und Software herunterladen.
IP54
IP44
RU93794-IP54_A1-D1_DE_GB Seite 1 Donnerstag, 24. Oktober 2013 2:27 14
X1 X1
L1
PE LN
Earthed sockets and switches
for waterproof assembly
Contents
PFSS54A1: Waterproof socket
PFSS54B1: Waterproof three-way switch
PFSS54C1: Waterproof double socket
PFSS54D1: Waterproof multipurpose socket
Information!
Installation only by persons with the relevant electro-
technical knowledge and experience *)
With an improper installation you endanger
• your own life,
• the life of the user of the electrical installation.
With an improper installation you risk big damage to
property, e.g. by fire.
You are threatened by personal liability with reference
to personal injury and damage to property.
Contact a professional electrician!
*) Necessary specialized knowledge for the installation
In particular the following specialized knowledge is
necessary for the installation:
• The essential requirements ("the five safety
rules”) for ensuring that the electrical installation at
the work location is dead and secure for the
duration of the work:
– disconnect completely;
– secure against re-connection;
– verify that the installation is dead;
– carry out earthing and short-circuiting;
– provide protection against adjacent live parts,
• selection of the suitable tools, measuring
instruments, and, if necessary, the personal
protection equipment,
• evaluation of the results of the measurements,
• selection of electrical accessories to ensure the
conditions for disconnection,
• IP-degrees,
• Installation of electrical accessories,
• type of supply system (TN-system, IT-system, TT-
system) and corresponding connecting conditions
(protective earthing, required protection measures
etc.).
Technical data
Rated switch current: 10 A
Rated socket current: 16 A
Rated voltage: 250 V ~
PFSS54A1
PFSS54B1
PFSS54C1
PFSS54D1
Cleaning
Warning! To avoid any electrical shock,
water must not penetrate the inside.
• Clean the sockets or switches using a slightly
dampened cloth only.
Disposal
After the end of service life, the product is to be
disposed of in a proper and environmentally-
compatible manner.
Service Centre
Service Great Britain
Tel.: 0871 5000 720 (£ 0.10/Min.)
E-Mail: hoyer@lidl.co.uk
IAN: 93794
You can download these instructions
and many other manuals, product
videos and software from
www.lidl-service.com.
IP54
IP44
X1: Switching contacts
(three-way switch or
On/Off switch)
L1: Live
N: Neutral
PE: Protective earth
(green-yellow)
L: Live
RU93794-IP54_A1-D1_DE_GB Seite 2 Donnerstag, 24. Oktober 2013 2:27 14
