Sida 1/119
®

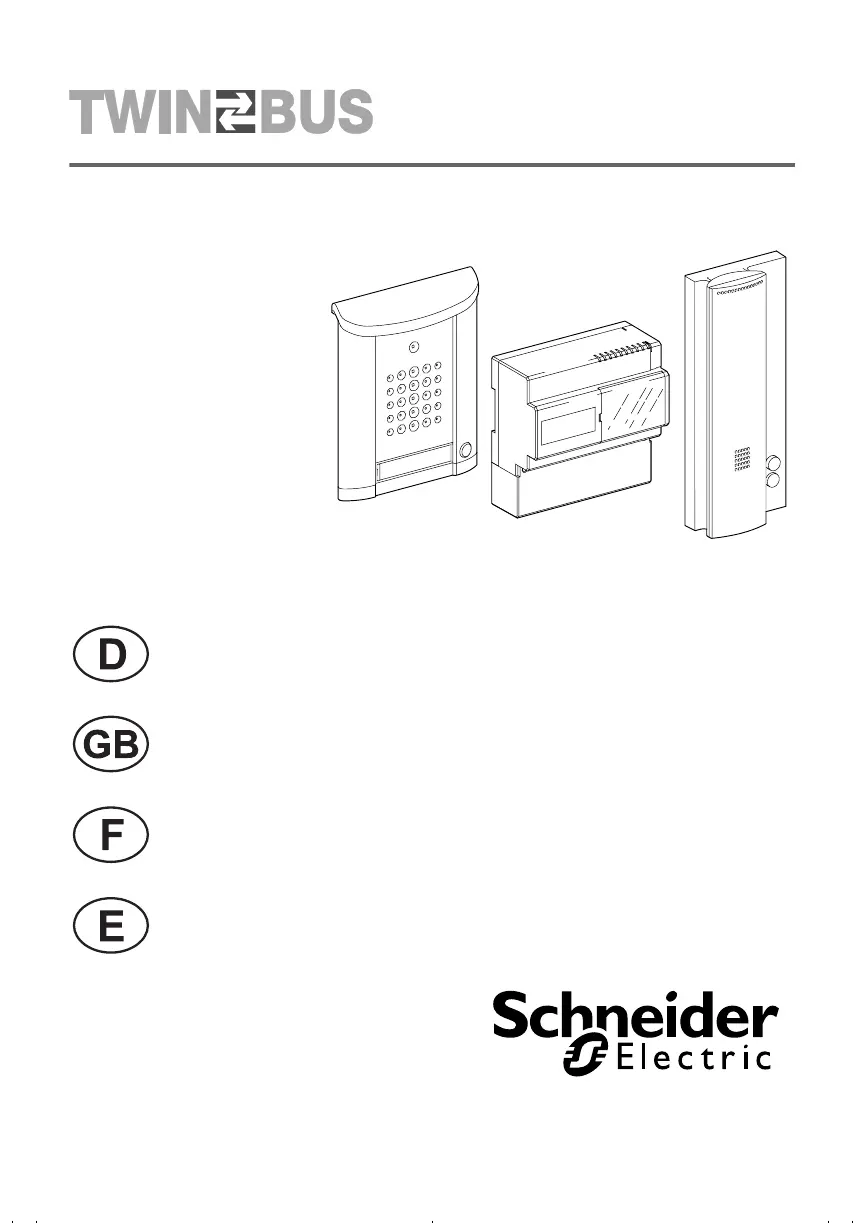

04/2008 / Id.-Nr. 400 233 354
RTY 1 8411 2001
Entravox Komplettpaket
Allgemeines • Installation • Montage • Inbetriebnahme •
Türstation/Netzgerät • Service
Entravox complete package
General information • Installation • Assembly • Start-up •
Door station/power supply units • Service
Kit complet Entravox
Généralités • Installation • Montage • Mise en service •
Station de porte/adaptateurs de secteur • Service
Paquete completo Entravox
Generalidades • Instalación • Montaje • Puesta en servicio •
Estación de puerta/Fuentes de alimentación • Servicio
01023-0
Entravox Komplettpaket
2
Bevor Sie weiterlesen…
Umgang mit dieser Unterlage
Diese Anleitung liefert Ihnen Informationen, die Sie zur Installation, Montage und Inbetrieb-
nahme einer TwinBus Türsprechanlage benötigen. Es sind nur die im Inhaltsverzeichnis
aufgeführten Geräte beschrieben.
Bewahren Sie diese Anleitung zum späteren Gebrauch auf.
Erklärung der verwendeten Symbole
Gefahrenhinweise:
Wichtige Informationen:
Schaltplansymbole
Gefahr!
Art und Quelle der Gefahr
Dieser Gefahrenhinweis warnt vor möglichen Personenschäden.
Achtung!
Art und Quelle der Gefahr
Dieser Gefahrenhinweis warnt vor Geräte-, Umwelt- oder anderen Sach-
schäden.
Hinweis:
Dieses Symbol kennzeichnet keine Sicherheitshinweise, sondern gibt Informa-
tionen zum besseren Verständnis der Abläufe.
Dieses Symbol weist darauf hin, das akustische Signal eines Gerätes zu be-
achten. Durch die Tonlänge wird der Abschluss von Einstellungen quittiert.
Dieses Schaltplansymbol weist darauf hin, dass die Abschirmung der Leitun-
gen durchverbunden werden muss.
Entravox Komplettpaket
3
Abkürzungsverzeichnis
ED Etagendrücker
TÖ Türöffner
UV Unterverteilung
Klemmenbezeichnungen
a Busklemme
b Busklemme
ED Etagendrücker
ED Etagendrücker
a1 Hauptbuslinie
a2 Hauptbuslinie
a3 Hauptbuslinie
Angabe der Artikelnummern
Die Artikelnummer auf der Titelseite setzt sich aus vier Angaben zusammen:
• RTY Fertigungskennung
• 1 8411 Gerätenummer
• 20 Farbkennung
• 01 Länderkennung
Nachfolgend ist jeweils nur die Gerätenummer angegeben.
Allgemeines
Leitungsnetz
Vorhandene Leitungen können als Busleitungen genutzt werden. Wir empfehlen folgende
handelsübliche Leitungen:
• CAT 1 (bei Audio)
• CAT 3
• Fernmeldeleitung J-Y (St) Y
• Fernmeldeleitung J-2Y (z) Y mit Zugentlastung
• Fernmelde-Erdkabel längs und querwasserdicht
Leitungsführung
Es empfiehlt sich, die Busleitung von Teilnehmer zu Teilnehmer zu führen und an der An-
schlussklemme der Geräte zu verbinden.
Alle Abschirmungen und freie Adern sind durchzuverbinden und auf Klemme b am TwinBus
Netzgerät aufzulegen. Bitte verwenden Sie dazu geeignete, bauseitige Klemmen.
Um die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen nach VDE 0800 zu
erfüllen und Störbeeinflussungen über die Leitungen zu vermeiden, muss auf getrennte
Führung von Netz- und Schutzkleinspannung (TwinBus Leitung) geachtet werden. Bei der
Installation ist ein Abstand von 10 cm einzuhalten. Bei gemeinsamer Leitungsführung in In-
stallationskanälen ist ein Trennsteg einzusetzen.
Die Buslinien a/b dürfen nicht mit Abschlusswiderständen abgeschlossen werden.
