Shelly Qubino Wave 1PM Mini Bruksanvisning

Shelly Smarth hem Qubino Wave 1PM Mini

Läs nedan 📖 manual på svenska för Shelly Qubino Wave 1PM Mini (2 sidor) i kategorin Smarth hem. Denna guide var användbar för 8 personer och betygsatt med 4.5 stjärnor i genomsnitt av 2 användare

Ladda ner PDF

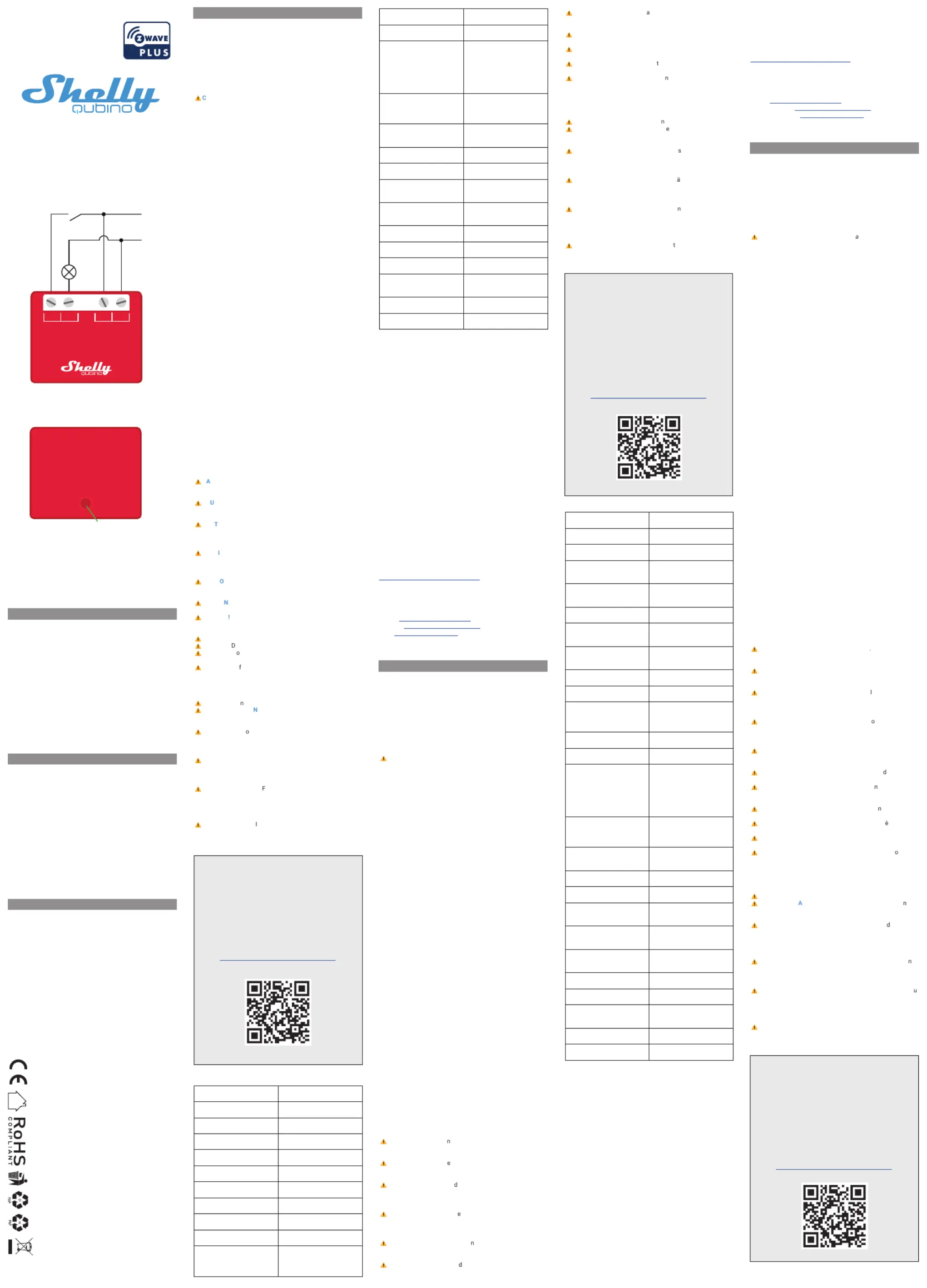

Sida 1/2

LEGEND

Device terminals:

• N: Neutral terminal

• L: Live terminal (110–240 V AC)

• SW (SW1): Switch/push-button input terminal (controlling

O (O1))

• O (O1): Load circuit output terminal (1)

Wires:

• N: Neutral wire

• L: Live wire (110-240 V AC)

Button:

• S: S button (Fig. 2)

USER AND SAFETY GUIDE

Z-Wave® smart switch with power measure-

ment

READ BEFORE USE

This document contains important technical and safety infor-

mation about the Device, its safe use and installation.

CAUTION! Before beginning the installation, please read

carefully and entirely this guide and any other documents ac-

companying the Device. Failure to follow the installation proce-

dures could lead to malfunction, danger to your health and life,

violation of law or refusal of legal and/or commercial guarantee

(if any). Shelly Europe Ltd. is not responsible for any loss or dam-

age in case of incorrect installation or improper operation of this

device due to failure of following the user and safety instructions

in this guide.

TERMINOLOGY

Gateway – A Z-Wave® gateway, also referred to as a Z-Wave

controller, Z-Wave

® main controller, Z-Wave

® primary controller,

or Z-Wave

hub, etc., is a device that serves as a central hub for

a Z-Wave

® smart home network. The term “ ” is used gateway

in this document.

S button - The Z-Wave

® Service button, which is located on

Z-Wave® devices and is used for various functions such as in-

clusion (adding), exclusion (removing), and resetting the device

to its factory default settings. The term “S button” is used in

this document.

Device Device – In this document, the term “ ” is used to refer to

the Shelly Qubino device that is a subject of this guide.

ABOUT SHELLY QUBINO

Shelly Qubino is a line of innovative microprocessor-managed

devices, which allow remote control of electric circuits with a

smartphone, tablet, PC, or home automation system. They work

on Z-Wave

® wireless communication protocol, using a gateway,

which is required for the conguration of devices. When the

gateway is connected to the internet, you can control Shelly

Qubino devices remotely from anywhere. Shelly Qubino devices

can be operated in any Z-Wave

® network with other Z-Wave®

certied devices from other manufacturers. All mains operat-

ed nodes within the network will act as repeaters regardless

of vendor to increase reliability of the network. Devices are

designed to work with older generations of Z-Wave

® devices

and gateways.

ABOUT THE DEVICE

The Device is a small form factor smart switch with power

measurement. It controls the on/off function for one electrical

appliance with a load of up to 8 A AC, such as a bulb, ceiling

fan, or IR heater. It is compatible with switches (default) and

push-buttons.

INSTALLATION INSTRUCTIONS

The Device can be retrotted into standard electrical wall box-

es, behind power sockets and light switches or other places

with limited space.

For the installation instructions, refer to the wiring scheme (Fig.

1) in this user guide.

CAUTION! Danger of electrocution. Mounting/installation of

the Device to the power grid has to be performed with caution,

by a qualied electrician.

CAUTION! Danger of electrocution. Every change in the

connections has to be done after ensuring there is no voltage

present at the Device terminals.

CAUTION! Do not open the Device. It does not contain any

parts that can be maintained by the user. For safety and licens-

ing reasons, unauthorized change and/or modication of the

Device is not permitted.

CAUTION! Use the Device only with a power grid and appli-

ances that comply with all applicable regulations. A short cir-

cuit in the power grid or any appliance connected to the Device

may damage it.

CAUTION! No SELV/PELV circuits may be connected to the

terminals of the inputs and outputs, including the extension

inputs.

CAUTION! Do not connect the Device to appliances exceed-

ing the given max. load!

CAUTION! Connect the Device only in the way shown in

these instructions. Any other method could cause damage

and/or injury.

CAUTION! Do not install the Device where it can get wet.

CAUTION! Do not use the Device if it has been damaged!

CAUTION! Do not attempt to service or repair the Device

yourself!

CAUTION! Before starting the mounting/installation of the

Device, check that the breakers are turned off and there is no

voltage on their terminals. This can be done with a mains volt-

age tester or multimeter. When you are sure that there is no

voltage, you can proceed to connecting the wires.

CAUTION! Do not shorten the antenna.

RECOMMENDATION: Place the antenna as far away as

possible from metal elements as they can cause signal inter-

ference.

CAUTION! The load current circuit has to be secured by a

cable protection switch in accordance with EN60898-1 (tripping

characteristic B or C, max. 8 A rated current, min. 6 kA interrupt-

ing rating, energy limiting class 3).

RECOMMENDATION: Connect the Device using solid sin-

gle-core cables or stranded cables with ferrules. The cables

should have insulation with increased heat resistance, not less

than PVC T105°C (221°F).

RECOMMENDATION: For inductive appliances that cause

voltage spikes during switching on/off, such as electrical mo-

tors, fans, vacuum cleaners and similar ones, RC snubber (0.1

µF / 100 Ω / 1/2 W / 600 V AC) should be connected parallel

to the appliance.

CAUTION! Do not allow children to play with the push-but-

tons/switches connected to the Device. Keep the devices for

remote control of Shelly Qubino (mobile phones, tablets, PCs)

away from children.

V 0.0.2 1/2

Wave 1PM Mini

Fig.2/

Abb.2/

Imagen 2/

Image 2

For more detailed installation instructions,

use cases, and comprehensive guidance

on adding/removing the Device to/from

a Z-Wave® network, factory reset, LED

signalization, Z-Wave® command classes,

parameters, and much more, refer to the

extended user guide at:

https://shelly.link/Wave1PMMini-KB

EXTENDED USER GUIDE

LEGENDE

Geräteklemmen:

• N: Neutralklemme

• L: Stromführende Klemme (110-240 V AC)

• SW (SW1): Eingangsklemme für Schalter/Taster (Steuerung

O (O1))

• O (O1): Ausgangsklemme des Lastkreises (1)

Drähte:

• N: Neutralleiter

• L: Stromführende Leitung (110-240 V AC)

Taste:

• S: Die S-Taste (Abb.2)

LEGENDA

Terminali del Dispositivo:

• N: Terminale neutro

• L: Terminale sotto tensione (110-240 V CA)

• SW (SW1): Terminale di ingresso per il pulsante/interuttore

(controllo O (O1))

• O (O1): Terminale di uscita del circuito di carico (1)

Fili:

• N: Filo neutro

• L: Filo sotto tensione (110 - 240 V CA)

Pulsante:

• S: Pulsante S (Fig. 2)

SW O L N

Wave 1PM Mini

110-240 V AC, 50/60 Hz

max. 8 A / 2000 W @ 240 V AC

110 - 240 V AC

SPECIFICATIONS

Power supply 110-240 V AC, 50/60 Hz

Power consumption < 0.3 W

Power measurement (W) Yes

Max. switching voltage AC 240 V

Max. switching current AC 8 A

Max. switching power AC 2000 W

Max. switching voltage DC N/A

Max. switching current DC N/A

Overheating protection Yes

Overload protection Yes

Distance Up to 40 m indoors (131

ft.) (depends on local

condition)

Z-Wave® repeater Yes

CPU Z-Wave® S800

Z-Wave® frequency bands 868,4 MHz; 865,2 MHz;

869,0 MHz; 921,4 MHz;

908,4 MHz; 916 MHz; 919,8

MHz; 922,5 MHz; 919,7-

921,7-923,7 MHz; 868,1

MHz; 920,9 MHz

Maximum radio frequency

power transmitted in

frequency band(s)

< 25 mW

Size (H x W x D) 29 x 35 x 16 ±0.5 mm / 1.11

x 1.35 x 0.63 ± 0.02 in

Weight 18 ±1 g / 0.63 ±0.04 oz

Mounting Wall box

Screw terminals max.

torque

0.4 Nm / 3.54 lbin

Conductor cross section 0.5 to 1.5 mm² / 20 to 16

AWG

Conductor stripped length 5 to 6 mm / 0.20 to 0.24 in

Shell material Plastic

Color Red

Ambient temperature -20°C to 40°C / -5°F to

105°F

Humidity 30% to 70% RH

Max. altitude 2000 m / 6562 ft.

OPERATIONAL INSTRUCTIONS

If the SW (SW1) is congured as a switch (default), each toggle

of the switch will change the output O (O1) state to the oppo-

site state - on, off, on, etc. If the SW (SW1) is congured as a

push-button in the Device settings, each press of the push-but-

ton will change the output O (O1) state to the opposite state

- on, off, on, etc.

SUPPORTED LOAD TYPES

Resistive (incandescent bulbs, heating devices)

Capacitive (capacitor banks, electronic equipment, motor start

capacitors)

Inductive with RC Snubber (LED light drivers, transformers,

fans, refrigerators, air-conditioners)

IMPORTANT DISCLAMER

Z-Wave® wireless communication may not always be 100%

reliable. This Device should not be used in situations in which

life and/or valuables are solely dependent on its functioning. If

the Device is not recognized by your gateway or appears incor-

rectly, you may need to change the Device type manually and

ensure that your gateway supports Z-Wave Plus

® multi-channel

devices.

ORDERING CODE: QMSW-0A1P8XX

XX – Values dene product version per region.

DECLARATION OF CONFORMITY

Hereby, Shelly Europe Ltd. declares that the radio equipment

type Wave 1PM Mini is in compliance with Directive 2014/53/

EU, 2014/35/EU, 2014/30/EU, 2011/65/EU. The full text of the

EU declaration of Conformity is available at the following inter-

net address:

https://shelly.link/Wave1PMMini-DoC

MANUFACTURER

Shelly Europe Ltd.

Address: 103 Cherni vrah Blvd., 1407 Soa, Bulgaria

Tel.: +359 2 988 7435

E-mail: zwave-shelly@shelly.cloud

Support: https://support.shelly.cloud/

Web: https://www.shelly.com

Changes in the contact data are published by the Manufacturer

at the ofcial website.

BENUTZER- UND SICHERHEITSHANDBUCH

Z-Wave® Smart Switch mit

Leistungsmessung

BITTE VOR GEBRAUCH DURCHLESEN

Dieses Dokument enthält wichtige technische und sicherheit-

stechnische Informationen über das Gerät und seine sichere

Verwendung und Installation.

ACHTUNG! Bevor Sie mit der Installation beginnen, lesen

Sie bitte die Begleitdokumentation sorgfältig und vollständig

durch. Die Nichtbeachtung der empfohlenen Verfahren kann zu

Fehlfunktionen, Lebensgefahr oder Gesetzesverstößen führen.

Shelly Europe Ltd. haftet nicht für Verluste oder Schäden im

Falle einer falschen Installation oder Bedienung dieses Geräts.

TERMINOLOGIE

Gateway - Ein Z-Wave

®-Gateway, auch als Z-Wave

®-Control-

ler, Z-Wave®-Hauptcontroller, Z-Wave

®-Primärcontroller oder

Z-Wave®-Hub usw. bezeichnet, ist ein Gerät, das als zentraler

Hub für ein Z-Wave

®-Smart-Home-Netzwerk dient. In diesem

Dokument wird der Begriff “ ” verwendet.Gateway

S-Taste - Die Z-Wave®

Service-Taste, die sich auf Z-Wave

®-

Geräten bendet und für verschiedene Funktionen wie die Auf-

nahme (Hinzufügen), der Ausschluss (Entfernen) und das Zu-

rücksetzen des Geräts auf die Werkseinstellungen verwendet

wird. In diesem Dokument wird der Begriff “S-Taste” verwendet.

Gerät Gerät - In diesem Dokument bezieht sich der Begriff “ ” auf

das Shelly Qubino Gerät, das Gegenstand dieses Handbuchs

ist.

ÜBER SHELLY QUBINO

Shelly Qubino ist eine Reihe innovativer, mikroprozessorges-

teuerter Geräte, die die Fernsteuerung von Stromkreisen mit

einem Smartphone, Tablet, PC oder einem Hausautomatis-

ierungssystem ermöglichen. Sie arbeiten mit dem drahtlosen

Z-Wave®-Kommunikationsprotokoll und verwenden ein Gate-

way, das für die Konguration der Geräte erforderlich ist. Wenn

das Gateway mit dem Internet verbunden ist, können Sie die

Shelly Qubino Geräte von überall aus fernsteuern. Shelly Qubi-

no Geräte können in jedem Z-Wave

® Netzwerk mit anderen

Z-Wave® zertizierten Geräten anderer Hersteller betrieben

werden. Alle netzbetriebenen Knotenpunkte innerhalb des

Netzwerks werden unabhängig vom Hersteller als Repeater

fungieren, um die Zuverlässigkeit des Netzwerks zu erhöhen.

Die Geräte sind so konzipiert, dass sie mit älteren Generationen

von Z-Wave®-Geräten und Gateways funktionieren.

ÜBER DAS GERÄT

Das Gerät ist ist ein smarter Switch in kompakter Form und

Leistungsmessung. Er steuert die Ein-/Aus-Funktion für ein

elektrisches Gerät mit einer Last von bis zu 8 A AC, z. B. Glüh-

birne, Deckenventilator, IR-Heizung. Er ist mit Schaltern (Stan-

dard) und Tastern kompatibel.

INSTALLATIONSANLEITUNG

Das Gerät kann in eine Standard-Unterputzkonsole nach-

gerüstet werden, hinter Steckdosen und Lichtschaltern oder an

anderen Orten mit begrenztem Platz vorgesehen.

Die Installationsanweisungen nden Sie in den Schaltplänen

(Abb. 1) in diesem Benutzerhandbuch.

VORSICHT! Gefahr eines Stromschlages. Die Montage/In-

stallation des Geräts an das Stromnetz muss von einem quali-

zierten Elektriker mit Vorsicht durchgeführt werden!

VORSICHT! Gefahr eines Stromschlages. Bei jeder Änderung

der Anschlüsse muss sichergestellt werden, dass an den Klem-

men des Geräts keine Spannung anliegt!

VORSICHT! Öffnen Sie das Gerät nicht. Es enthält keine

Teile, die vom Benutzer gewartet werden können. Aus Sicherhe-

its- und Zulassungsgründen ist das eigenmächtige Verändern

und/oder Modizieren des Gerätes nicht gestattet.

VORSICHT! Verwenden Sie das Gerät nur mit einem Strom-

netz und Geräten, die allen geltenden Vorschriften entsprechen.

Ein Kurzschluss im Stromnetz oder in einem an das Gerät ang-

eschlossenen Gerätes kann dieses beschädigen!

VORSICHT! An den Klemmen der Ein- und Ausgänge,

einschließlich der Schaltereingänge, dürfen keine SELV/PEL-

VStromkreise angeschlossen werden.

VORSICHT! Schließen Sie das Gerät nicht an Geräte an, die

die angegebene Höchstlast überschreiten!

VORSICHT! Schließen Sie das Gerät nur auf die in dieser An-

leitung beschriebene Weise an. Jede andere Methode kann zu

Schäden und/oder Verletzungen führen!

VORSICHT! Installieren Sie das Gerät nicht an einem Ort, an

dem es nass werden kann!

VORSICHT! Verwenden Sie das Gerät nicht, wenn es bes-

chädigt ist!

VORSICHT! Versuchen Sie nicht, das Gerät selbst zu warten

oder zu reparieren!

VORSICHT! Bevor Sie mit der Installation/Montage des

Geräts beginnen, prüfen Sie, ob die Leitungsschutzschalter

(Sicherungen) ausgeschaltet sind und keine Spannung an den

Klemmen anliegt. Dies kann mit einem Phasenprüfer oder Mul-

timeter erfolgen. Wenn Sie sicher sind, dass keine Spannung

anliegt, können Sie mit dem Anschluss der Drähte fortfahren.

VORSICHT! Kürzen Sie die Antenne nicht!

EMPFEHLUNG: Stellen Sie die Antenne möglichst weit von

metallischen Gegenständen auf, da diese Signalstörungen ver-

ursachen können.

VORSICHT! Der Laststromkreis muss durch einen Lei-

tungsschutzschalter nach EN60898-1 abgesichert sein (Aus-

lösecharakteristik B oder C, max. 8 A Nennstrom, min. 6 kA

Ausschaltvermögen, Energiebegrenzungsklasse 3).

EMPFEHLUNG: Schließen Sie das Gerät mit massiven ein-

adrigen Kabeln oder Litzenkabeln mit Aderendhülsen an. Die

Kabel sollten eine Isolierung mit erhöhter Wärmebeständigkeit

haben, mindestens PVC T105°C (221°F).

EMPFEHLUNG: Bei induktiven Geräten, die beim Ein- und

Ausschalten Spannungsspitzen verursachen, wie z. B. Elek-

tromotoren, Ventilatoren, Staubsauger und ähnliche, sollte ein

RC-Snubber (0,1 µF / 100 Ω / 1/2 W / 600 V AC) parallel zum

Gerät angeschlossen werden.

VORSICHT! Erlauben Sie Kindern nicht, mit den an das Gerät

angeschlossenen Tasten/Schaltern zu spielen. Halten Sie die

Geräte zur Fernsteuerung des Shelly Qubino (z.B.: Mobiltele-

fone, Tablets, PCs) von Kindern fern.

Detailliertere Installationsanweisungen,

Anwendungsfälle und umfassende Anleitun-

gen zum Hinzufügen/Entfernen des Geräts

zu/aus einem Z-Wave

®-Netzwerk, zum Zu-

rücksetzen auf die Werkseinstellungen, zur

LED-Signalisierung, zu Z-Wave®-Befehlsklas-

sen, Parametern und vielem mehr nden Sie

im erweiterten Benutzerhandbuch unter:

https://shelly.link/Wave1PMMini-KB

ERWEITERTEN

BENUTZERHANDBUCH

SPEZIFIKATION

Stromversorgung 110-240 V AC, 50/60 Hz

Stromverbrauch < 0.3 W

Leistungsmessung (W) Ja

Max. Schaltspannung

Wechselstrom AC

240 V

Max. Schaltstrom Wechsel-

strom AC

8 A

Max. Schaltleistung AC 2000 W

Max. Schaltspannung

Gleichstrom DC

N/A

Max. Schaltstrom Gleich-

strom DC

N/A

Überhitzungsschutz Ja

Überlastungsschutz Ja

Entfernung Bis zu 40 m in Innenräumen

(131 ft.) (abhängig von den

örtlichen Gegebenheiten)

Z-Wave®

Repeater Ja

CPU Z-Wave® S800

Z-Wave®

Frequenzbänder 868,4 MHz; 865,2 MHz;

869,0 MHz; 921,4 MHz;

908,4 MHz; 916 MHz; 919,8

MHz; 922,5 MHz; 919,7-

921,7-923,7 MHz; 868,1

MHz; 920,9 MHz

Maximale übertragene

Funkfrequenzleistung in

Frequenzband(en)

< 25 mW

Größe (H × B × T) 29 x 35 x 16 ±0.5 mm / 1.11

x 1.35 x 0.63 ± 0.02 in

Gewicht 18 ±1 g / 0.63 ±0.04 oz

Montage Wandkonsole

Schraubklemmen max.

Drehmoment

0.4 Nm / 3.54 lbin

Querschnitt des Leiters 0,5 bis 1,5 mm²/ 20 bis 16

AWG

Länge des abisolierten

Leiters

5 bis 6 mm/0,20 bis 0,24 in

Gehäusematerial Kunststoff

Farbe Rot

Umgebungstemperatur -20 °C bis 40 °C/-5 °F bis

105 °F

Luftfeuchtigkeit 30% bis 70% RH

Max. Höhe 2000 m / 6562 ft.

BETRIEBLICHE ANWEISUNGEN

Wenn der SW (SW1) als Schalter konguriert ist (“Standard”),

ändert sich der Zustand des Ausgangs O (O1) bei jeder Schal-

tung des Schalters in den entgegengesetzten Zustand - ein, aus,

ein... Wenn der SW (SW1) in den Geräteeinstellungen als Taster

konguriert ist, ändert jeder Druck auf den Taster den Zustand

des Ausgangs O (O1) in den entgegengesetzten Zustand - ein,

aus, ein...

UNTERSTÜTZTE LASTTYPEN

Widerstandsfähig (Glühbirnen, Heizgeräte)

Kapazitiv (Kondensatorbatterien, elektronische Geräte, Mo-

torstartkondensatoren)

Induktiv mit RC Snubber (LED-Lichttreiber, Transformatoren,

Ventilatoren, Kühlschränke, Klimageräte)

WICHTIG

Die Z-Wave® drahtlose Kommunikation ist nicht immer 100 %

verlässlich. Dieses Gerät soll nicht in Situationen verwendet

werden, in denen menschliches Leben oder Wertgegenstände

allein von seinem Funktion abhängen. Falls das Gerät von Ihrem

Gateway nicht erkannt oder falsch angezeigt wird, müssen Sie

eventuell den Gerätetyp manuell eingeben und sicherstellen,

dass Ihr Gateway Z-Wave Plus

®- Multikanalgeräte unterstützt.

BESTELLCODES: QMSW-0A1P8XX

XX - Werte geben die Produktversion bezogen auf die Region

an.

KONFORMITÄTSERKLÄRUNG

Hiermit erklärt Shelly Europe Ltd. , dass der Funkanlagent-

yp Wave 1PM Mini der Richtlinie 2014/53/EU, 2014/35/EU,

2014/30/EU, 2011/65/EU entspricht. Den vollständigen Text

der EU-Konformitätserklärung nden Sie unter folgender Inter-

netadresse:

https://shelly.link/Wave1PMMini-DoC

HERSTELLER

Shelly Europe Ltd.

Adresse: 103 Cherni vrah Blvd., 1407 Soa, Bulgarien

Tel.: +359 2 988 7435

E-Mail: zwave-shelly@shelly.cloud

Kundensupport: https://support.shelly.cloud/

Ofzielle Website: https://www.shelly.com

Änderungen der Kontaktdaten werden vom Hersteller auf des-

sen ofziellen Website veröffentlicht.

GUIDA ALL’USO E ALLA SICUREZZA

Smart switch Z-Wave® con misurazione

della potenza

LEGGERE PRIMA DELL’USO

Questo documento contiene importanti informazioni tecniche

e di sicurezza sul Dispositivo e sul suo uso e installazione in

sicurezza.

ATTENZIONE! Prima di iniziare l’installazione, leggere atten-

tamente e completamente questa guida e tutti gli altri documenti

allegati al Dispositivo. La mancata osservanza delle procedure di

installazione potrebbe causare malfunzionamenti, pericoli per la

salute e la vita, violazione delle leggi o la rinuncia alla garanzia

legale e/o commerciale (se presente). Shelly Europe Ltd. non si

assume alcuna responsabilità per eventuali perdite o danni in

caso di installazione errata o utilizzo improprio del Dispositivo

a causa della mancata osservanza delle istruzioni per l’uso e la

sicurezza del Dispositivo fornite in questa guida.

TERMINOLOGIA

Gateway – Un gateway Z-Wave

®, anche chiamato controller

Z-Wave®, controller principale Z-Wave

®, hub Z-Wave®, ecc., è un

dispositivo che funge da hub centrale per una rete domestica

intelligente in tecnologia Z-Wave

®. In questo documento si uti-

lizzerà semplicemente il termine “ ”.gateway

Pulsante S – E’ il pulsante di Servizio Z-Wave

®, che si trova sui

dispositivi Z-Wave

® e viene utilizzato per varie funzioni come

per l’inclusione (aggiunta), l’esclusione (rimozione) e il ripris-

tino delle impostazioni predenite di fabbrica del dispositivo.

In questo documento si utilizzerà semplicemente il termine

“ ”.pulsante S

Dispositivo Dispositivo - In questo documento, il termine “ ” è

utilizzato per riferirsi al dispositivo Shelly Qubino che è oggetto

di questa guida.

A PROPOSITO DI SHELLY QUBINO

Shelly Qubino è una linea di dispositivi innovativi gestiti da

microprocessore, che consentono il controllo remoto dei cir-

cuiti elettrici con smartphone, tablet, PC o sistema domotico.

Funzionano su protocollo di comunicazione wireless Z-Wave

®,

utilizzando un gateway, necessario per la congurazione dei

dispositivi. Quando il gateway è connesso a Internet, puoi

controllare i dispositivi Shelly Qubino in remoto da qualsiasi

luogo. I dispositivi Shelly Qubino possono essere utilizzati in

qualsiasi rete Z-Wave

® con altri dispositivi certicati Z-Wave

di altri produttori. Tutti i nodi gestiti dalla rete all’interno della

rete fungeranno da ripetitori indipendentemente dal fornitore

per aumentare l’afdabilità della rete. I dispositivi sono proget-

tati per funzionare con le generazioni precedenti di dispositivi

e gateway Z-Wave®.

A PROPOSITO DEL DISPOSITIVO

Il Dispositivo è un interruttore intelligente con fattore di forma

ridotto con misurazione della potenza. Controlla la funzione on/

off per un apparecchio elettrico con un carico no a 8 A CA,

come una lampadina, ventilatore a softto, riscaldatore IR. È

compatibile con interruttori (predeniti) e pulsanti.

ISTRUZIONI PER L’INSTALLAZIONE

Il Dispositivo può essere adattato a una console da incasso

standard, dietro prese di corrente e interruttori della luce o in

altri luoghi con spazio limitato.

Per le istruzioni di installazione, fare riferimento agli schemi di

cablaggio (Fig. 1) presenti in questo manuale utente.

ATTENZIONE! Pericolo di folgorazione. Il montaggio/in-

stallazione del Dispositivo alla rete elettrica deve essere ese-

guito con cautela da un elettricista qualicato.

ATTENZIONE! Pericolo di folgorazione. Ogni modica dei

collegamenti deve essere effettuata dopo essersi assicurati

che non ci sia tensione ai morsetti dell’apparecchio.

ATTENZIONE! Non aprire il Dispositivo. Il Dispositivo non

contiene parti che possano essere manutenute dall’utente.

Per motivi di sicurezza e di licenza, non è consentito apportare

modiche e/o cambiamenti non autorizzati al Dispositivo.

ATTENZIONE! Utilizzare il Dispositivo solo con una rete

elettrica e con apparecchi conformi a tutte le norme vigenti.

Un cortocircuito nella rete elettrica o in qualsiasi apparecchio

collegato al Dispositivo può danneggiarlo.

ATTENZIONE! Ai morsetti degli ingressi e delle uscite, com-

presi gli ingressi di espansione, non devono essere collegati

circuiti SELV/PELV.

ATTENZIONE! Non collegare l’apparecchio ad apparecchi

che superano il carico massimo indicato!

ATTENZIONE! Collegare il Dispositivo solo nel modo indica-

to in queste istruzioni. Qualsiasi altro metodo potrebbe causare

danni e/o lesioni.

ATTENZIONE! Non installare il Dispositivo in un luogo che

possa bagnarsi.

ATTENZIONE! Non utilizzare il Dispositivo se è stato dan-

neggiato!

ATTENZIONE! Non tentare di riparare o riparare il Dispos-

itivo da soli!

ATTENZIONE! Prima di iniziare l’installazione/montaggio

del Dispositivo, controllare che gli interruttori siano spenti e che

non ci sia tensione sui loro terminali. Questo può essere fatto

con un indicatore di tensione di rete o un multimetro. Quando

siete sicuri che non c’è tensione, potete procedere al collega-

mento dei li.

ATTENZIONE! Non accorciare l’antenna.

RACCOMANDAZIONE: Posizionare l’antenna il più lontano

possibile da elementi metallici in quanto essi potrebbero cau-

sare interferenze di segnale.

ATTENZIONE! Il circuito della corrente di carico deve essere

protetto da un interruttore di protezione del cavo conforme alla

norma EN60898-1 (caratteristica di intervento B o C, max. 8 A

di corrente nominale, min. 6 kA di potere di interruzione, classe

di limitazione dell’energia 3).

RACCOMANDAZIONE: Collegare il Dispositivo utilizzando

cavi unipolari solidi o cavi a trefoli con ghiere. I cavi devono

avere un isolamento con una maggiore resistenza al calore, non

inferiore a PVC T105°C (221°F).

RACCOMANDAZIONE: Per gli apparecchi induttivi che cau-

sano picchi di tensione durante l’accensione e lo spegnimento,

come motori elettrici, ventilatori, aspirapolvere e simili, è nec-

essario collegare in parallelo all’apparecchio uno snubber RC

(0,1µF / 100 Ω / 1/2 W / 600 V CA).

ATTENZIONE! Non permettere ai bambini di giocare con i

pulsanti/interruttori collegati al Dispositivo. Tenere i dispositivi

per il controllo remoto di Shelly Qubino (telefoni cellulari, tablet,

PC) lontano dai bambini.

Per istruzioni di installazione più dettagliate,

casi d’uso e una guida completa su come

aggiungere/rimuovere il dispositivo da/in

una rete Z-Wave

®, ripristino alle impostazi-

oni di fabbrica, segnalazioni LED, classi di

comandi Z-Wave®, parametri e molto altro,

consultare il manuale utente esteso disponi-

bile al seguente indirizzo:

https://shelly.link/Wave1PMMini-KB

MANUALE UTENTE ESTESO

Fig.1/

Abb.1/

Imagen 1/

Image 1

B4823

2/2

Wave 1PM Mini

Fig.2/

Abb.2/

Imagen 2/

Image 2

SW O L N

Wave 1PM Mini

110-240 V AC, 50/60 Hz

max. 8 A / 2000 W @ 240 V AC

110 - 240 V AC

SPECIFICHE

Alimentazione elettrica 110-240 V CA, 50/60 Hz

Consumo di energia < 0.3 W

Misurazione della potenza (W) Sì

Massimo. tensione di

commutazione CA

240 V

Massimo. corrente alterna-

ta di commutazione CA

8 A

Massimo. potenza di

commutazione CA

2000 W

Massimo. tensione di

commutazione CC N/A

Massimo. corrente di

commutazione CC N/A

Protezione da surriscal-

damento

Sì

Protezione da sovraccarico sì

Distanza no a 40 m al chiuso

(131 piedi) (dipende dalle

condizioni locali)

Ripetitore Z-Wave®Sì

Processore Z-Wave® S800

Bande di frequenza

Z-Wave®

868,4 MHz; 865,2 MHz;

869,0 MHz; 921,4 MHz;

908,4 MHz; 916 MHz; 919,8

MHz; 922,5 MHz; 919,7-

921,7-923,7 MHz; 868,1

MHz; 920,9 MHz

Potenza massima in radiof-

requenza trasmessa nelle

bande di frequenza

< 25 mW

Dimensioni (A x L x P) 29 x 35 x 16 ±0.5 mm / 1.11

x 1.35 x 0.63 ± 0.02 in

Peso 18 ±1 g / 0.63 ±0.04 oz

Montaggio Quadro elettrico

Morsetti a vite max. coppia 0.4 Nm / 3.54 lbin

Sezione del conduttore da 0,5 a 1,5 mm² / da 20 a

16 AWG

Lunghezza spelata del

conduttore

da 5 a 6 mm / da 0,20 a

0,24 pollici

Materiale guscio Plastica

Colore Rosso

Temperatura ambiente Da -20°C a 40°C / da -5°F

a 105°F

Umidità 30% a 70% RH

Massima altitudine 2000 m / 6562 ft.

ISTRUZIONI OPERATIVE

Se il SW (SW1) è congurato come interruttore (impostazione

predenita), ogni commutazione dell’interruttore cambierà lo

stato dell’uscita O (O1) nello stato opposto: on, off, on, ecc. Se

il SW (SW1) è congurato come pulsante nelle impostazioni del

Dispositivo, ogni pressione del pulsante cambia lo stato dell’us-

cita O (O1) in opposto: on, off, on, ecc.

TIPI DI CARICO SUPPORTATI

Carico resistivo (lampadine a incandescenza, dispositivi di

riscaldamento)

Carico capacitivo (banchi di condensatori, apparecchiature

elettroniche, condensatori di avviamento motore)

Carico induttivo con RC Snubber (driver luci LED, trasformatori,

ventole, frigoriferi, condizionatori d’aria)

AVISO IMPORTANTE

La comunicazione wireless Z-Wave

® potrebbe non essere

sempre afdabile al 100%. Questo Dispositivo non deve es-

sere utilizzato in situazioni in cui la vita e/o gli oggetti di va-

lore dipendono esclusivamente dal suo funzionamento. Se il

Dispositivo non viene riconosciuto dal gateway o viene visual-

izzato in modo errato, potrebbe essere necessario modicare

manualmente il tipo di dispositivo e assicurarsi che il gateway

supporti i dispositivi multicanale Z-Wave Plus

®.

CODICE DI ORDINAZIONE: QMSW-0A1P8XX

XX - I valori deniscono la versione del prodotto per regione.

DICHIARAZIONE DI CONFORMITÀ

Con la presente, Shelly Europe Ltd. dichiara che il tipo di ap-

parecchiatura radio Wave 1PM Mini è conforme alla Direttiva

2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/UE. Il testo

completo della dichiarazione di conformità UE è disponibile al

seguente indirizzo internet:

https://shelly.link/Wave1PMMini-DoC

PRODUTTORE

Shelly Europe Ltd.

Indirizzo: 103 Cherni vrah Blvd., 1407 Soa, Bulgarien

Tel.: +359 2 988 7435

E-mail: zwave-shelly@shelly.cloud

Supporto: https://support.shelly.cloud/

Sito web ufciale: https://www.shelly.com

Le modiche ai dati di contatto sono pubblicate dal Produttore

sul sito Web ufciale.

MANUAL DE USO Y SEGURIDAD

Interruptor inteligente Z-Wave® con

medición de potencia.

LEA ANTES DE UTILIZAR

Este documento contiene información técnica y de seguridad

importante sobre el Dispositivo, su uso y su instalación se-

gura.

¡ATENCIÓN! Antes de utilizar el Dispositivo, lea atentamente

y por completo esta guía y cualquier otro documento que acom-

pañe al Dispositivo. El incumplimiento de los procedimientos de

instalación podría provocar un mal funcionamiento, peligro para

su salud y su vida, violación de la ley o denegación de la garantía

legal y/o comercial (si la hubiera). Shelly Europe Ltd. no se re-

sponsabiliza de ninguna pérdida o daño en caso de instalación

incorrecta o funcionamiento inadecuado de este dispositivo por

no haber seguido las instrucciones de uso y seguridad de esta

guía.

TERMINOLOGIA

Gateway – Un gateway Z-Wave

® controlador domotico Z-Wave

tambien denominado controlador Z-Wave

®, controlador princi-

pal Z-Wave® o hub Z-Wave® etc. es el dispositivo que sirve de

centro de control para una red de hogar inteligente Z-Wave

®. Se

utilizara el término “ ” en este documento.gateway

Botón S – El botón de servicio Z-Wave®, que se encuentra en los

dispositivos Z-Wave

®, se utiliza para diversas funciones como

la inclusión (añadir), exclusión (eliminar) y el restablecimiento

del dispositivo a su conguración predeterminada de fábrica. El

término “ ” se utiliza en este documento.Botón S

Dispositivo Dispositivo - en este documento, el término “ ” hace

referencia al dispositivo Shelly Qubino sobre el que trata este

manual.

SOBRE SHELLY QUBINO

Shelly Qubino es una línea de dispositivos controlados por

microprocesador, que permiten el control remoto de circuitos

eléctricos desde un dispositivo móvil, tablet, ordenador o siste-

ma domótico. Funcionan bajo el protocolo de comunicación

inalámbrica Z-Wave

® a través de un gateway, necesaria para

la conguración de los dispositivos. Cuando el gateway esta

conectado a internet puedes controlar los dispositivos Shelly

Qubino de forma remota desde cualquier parte. Los disposi-

tivos Shelly Qubino pueden ser utilizados en cualquier red

Z-Wave

con otros dispositivos certicados Z-Wave

de otros

fabricantes. Todos los nodos que esten operativos en la red

funcionarán como repetidores sin importar su fabricante para

mejorar la abilidad de la red. Los dispositivos estan diseña-

dos para funcionar con generaciones antiguas de dispositivos

Z-Wave® y gateways.

SOBRE EL DISPOSITIVO

El Dispositivo es es un interruptor inteligente de pequeño forma-

to con medición de potencia. Controla la función de encendido/

apagado de un aparato eléctrico (con una carga de hasta 8 A CA,

como una bombilla, un ventilador de techo, un calefactor IR. Es

compatible con interruptores (por defecto) y pulsadores.

INSTRUCCIONES DE INSTALACIÓN

El Dispositivo puede instalarse en un cuadro eléctrico, detrás

de los enchufes e interruptores de luz o en otros lugares con

poco espacio.

Para las instrucciones de instalación, consulte los esquemas

de cableado (Imagen 1) de esta guía del usuario.

¡ATENCIÓN! Peligro de descarga eléctrica. El montaje/in-

stalación del Dispositivo a la red eléctrica debe ser realizado

con cuidado, por un electricista cualicado.

¡ATENCIÓN! Peligro de descarga eléctrica. Cualquier mod-

icación de las conexiones debe realizarse después de asegu-

rarse de que no hay tensión en los terminales del Dispositivo.

¡ATENCIÓN! No abra el Dispositivo. No contiene ninguna

pieza que pueda ser mantenida por el usuario. Por razones de

seguridad y licencia, no se permite el cambio y/o modicación

no autorizados del Dispositivo.

¡ATENCIÓN! Utilice el Dispositivo sólo con una fuente de

alimentación y un equipo que cumplan con todas las normas

aplicables. Un cortocircuito en la red eléctrica o en cualquier

aparato conectado al Dispositivo puede dañarlo.

¡ATENCIÓN! No se pueden conectar circuitos SELV/PELV a

los terminales de las entradas y salidas, incluidas las entradas

de extensión.

¡ATENCIÓN! No conecte el aparato a Dispositivos que supe-

ren la carga máxima indicada.

¡ATENCIÓN! Conecte el Dispositivo sólo de la manera in-

dicada en estas instrucciones. Cualquier otro método puede

causar daños y/o lesiones.

¡ATENCIÓN! No instale el Dispositivo en un lugar donde

pueda mojarse.

¡ATENCIÓN! No utilice el Dispositivo si está dañado.

¡ATENCIÓN! No intente manipular o o reparar el Dispositivo

usted mismo.

¡ATENCIÓN! Antes de iniciar la instalación/montaje del Dis-

positivo, compruebe que los disyuntores están desconectados

y que no haya tensión en sus bornes. Esto puede hacerse con

un medidor de fase o un multímetro. Cuando esté seguro de

que no haya tensión, puede proceder a conectar los cables.

¡ATENCIÓN! No cortar la antena.

¡RECOMENDACIÓN: Ubicar la antena tan lejos como sea

posible de elementos metálicos que puedan causar interfen-

cias en la señal.

¡ATENCIÓN! El circuito de corriente de carga debe asegu-

rarse mediante un interruptor de protección de cables con-

forme a EN60898-1 (característica de disparo B o C, máx. 8 A

de corriente nominal, mín. 6 kA de capacidad de interrupción,

clase de limitación de energía 3).

¡RECOMENDACIÓN: Conecte el Dispositivo con cables uni-

polares sólidos o cables trenzados con casquillos. Los cables

deben tener un aislamiento con mayor resistencia al calor, no

inferior a PVC T105°C (221°F).

RECOMENDACIÓN: En el caso de los aparatos inductivos

que provocan picos de tensión durante el encendido y el apaga-

do, como los motores eléctricos, los ventiladores, las aspirado-

ras y otros similares, debe conectarse un amortiguador RC (0,1

µF / 100 Ω / 1/2 W / 600 V CA) en paralelo al aparato.

¡ATENCIÓN! No permita que los niños jueguen con los bo-

tones/interruptores conectados al Dispositivo. Mantenga los

dispositivos que permiten el control remoto de Shelly Qubino

(teléfonos móviles, tabletas, ordenadores) fuera del alcance

de los niños.

Para obtener instrucciones de instalación

más detalladas, casos de uso y una guía

completa sobre cómo añadir/eliminar el

Dispositivo a/de una red Z-Wave®

, resta-

blecer valores de fábrica, señalización LED,

clases de comandos Z-Wave®, parámetros

y mucho más, consulte la Guía de usuario

extendida disponible en:

https://shelly.link/Wave1PMMini-KB

GUÍA DE USUARIO EXTENDIDA

ESPECIFICACIONES

Fuente de energía 110-240 V CA, 50/60 Hz

Consumo de energía < 0.3 W

Medición de potencia (W) SÍ

Voltaje máx. de con-

mutación CA

240 V

Corriente máx. de con-

mutación CA

8 A

Potencia máx. de con-

mutación CA 2000 W

Voltaje máx. de con-

mutación CC N/A

Corriente máx. de con-

mutación CC

N/A

Protección contra so-

brecalentamiento

Sí

Protección contra sobrecar-

gas

Sí

Distancia Hasta 40 m en interiores

(131 pies) (depende de las

condiciones locales)

Repetidor Z-Wave®Sì

Procesador Z-Wave

® S800

Bandas de frecuencia

Z-Wave®

868,4 MHz; 865,2 MHz;

869,0 MHz; 921,4 MHz;

908,4 MHz; 916 MHz; 919,8

MHz; 922,5 MHz; 919,7-

921,7-923,7 MHz; 868,1

MHz; 920,9 MHz

Máxima potencia de radiof-

recuencia transmitida en

banda(s) de frecuencia

< 25 mW

Tamaño (Alto x Ancho x

Profundidad)

29 x 35 x 16 ±0.5 mm / 1.11

x 1.35 x 0.63 ± 0.02 in

Peso 18 ±1 g / 0.63 ±0.04 oz

Montaje Consola de pared

Máx. torque tornillos de las

terminales

0.4 Nm / 3.54 lbin

Sección transversal del

conductor 0,5 a 1,5 mm² / 20 a 16

AWG

Longitud pelada del

conductor 5 a 6 mm / 0,20 a 0,24 in

Material de la carcasa Plástico

Color Rojo

Temperatura ambiente -20°C a 40°C / -5°F a 105°F

Humedad 30% a 70% RH

Altitud Máxima 2000 m / 6562 ft.

INSTRUCCIONES OPERATIVAS

Si SW (SW1) está congurados como un interruptor (por defec-

to) cada cambio del interruptor cambiará el estado de salida O

(O1) al estado opuesto: encendido, apagado, encendido, etc. Si

el SW (SW1) está congurado como un pulsador en la congu-

ración del Dispositivo, cada vez que presione el botón cambiará

el estado de salida O (O1) al estado opuesto: encendido, apa-

gado, encendido, etc.

TIPOS DE CARGA SOPORTADOS

Resistivo (bombillas incandescentes, Dispositivos de calefac-

ción)

Capacitivo (bancos de capacitores, equipos electrónicos, ca-

pacitores de arranque de motores)

Inductivo con ltro RC (controladores de luces LED, transfor-

madores, ventiladores, refrigeradores, aires acondicionados)

AVISO IMPORTANTE

La comunicación inalámbrica Z-Wave

® puede no ser siempre

100% conable. Este Dispositivo no debe ser utilizado en situ-

aciones en las que la vida y/o los objetos de valor dependan

únicamente de su funcionamiento. Si su gateway no reconoce

el Dispositivo o aparece incorrectamente, es posible que deba

cambiar el tipo de Dispositivo manualmente y asegurarse de

que su gateway admita dispositivos multicanal Z-Wave Plus

®.

CÓDIGO PARA PEDIDOS: QMSW-0A1P8XX

Los valores XX – denen la versión del producto por región.

DECLARACIÓN DE CONFORMIDAD

Por la presente, Shelly Europe Ltd. declara por medio de la pre-

sente que el equipo de radio tipo Wave 1PM Mini cumple con

las directivas 2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/

UE. El texto completo de la declaración de conformidad de la

UE está disponible en la siguiente dirección web: https://shelly.

link/Wave1PMMini-DoC

FABRICANTE

Shelly Europe Ltd.

Adresse : 103, Boulevard “Cherni vrah”, 1407 Soa, Bulgarie

Tél : +359 2 988 7435

Email : zwave-shelly@shelly.cloud

Soutien: https://support.shelly.cloud/

Site ofciel : https://www.shelly.com

Los cambios en la información de contacto son publicados por

el fabricante en el sitio web ocial.

NOTICE D’UTILISATION ET CONSIGNES DE

SÉCURITÉ

Commutateur connecté Z-Wave® avec

mesure de puissance

À LIRE AVANT UTILISATION

Ce document contient des informations techniques et des

consignes de sécurité importantes concernant le Dispositif,

son utilisation et son installation.

ATTENTION ! Avant de commencer l’installation, veuillez

lire attentivement et entièrement cette notice d’utilisation. Le

non-respect des procédures recommandées peut entraîner un

dysfonctionnement, représenter un danger ou être une violation

de la loi. Shelly Europe Ltd. n’est pas responsable des pertes ou

des dommages causés lors d’une installation ou utilisation in-

adéquate de ce Dispositif.

TERMINOLOGIE

Passerelle : une passerelle Z-Wave

®, également appelée con-

trôleur Z-Wave®, contrôleur principal Z-Wave

®, contrôleur pri-

maire Z-Wave® ou hub Z-Wave

®, etc. est un dispositif qui sert

de point central pour un réseau domestique Z-Wave

®. Le terme

“ ” est utilisé dans ce document.passerelle

Bouton S : le bouton de service Z-Wave

®, qui se trouve sur les

dispositifs Z-Wave

® et qui est utilisé pour diverses fonctions

telles que l’intégration (ajout), la suppression (retrait) et la

réinitialisation du dispositif aux paramètres d’usine par défaut.

Le terme “ ” est utilisé dans ce document.bouton S

Dispositif Dispositif: dans ce document, le terme “ ” désigne le

produit Shelly Qubino qui fait l’objet de ce guide.

À PROPOS DE SHELLY QUBINO

Shelly Qubino est une gamme des dispositifs innovants gérés

par microprocesseur, qui permettent de contrôler à distance

des circuits électriques à l’aide d’un téléphone portable, d’une

tablette, d’un PC ou d’un système domotique. Ils fonctionnent

sur le protocole de communication sans l Z-Wave

®, à l’aide

d’une passerelle, qui est nécessaire pour une conguration des

dispositifs. Lorsque la passerelle est connectée à l’Internet,

vous pouvez contrôler les dispositifs Shelly Qubino à distance,

d’où que vous soyez. Les dispositifs Shelly Qubino peuvent

fonctionner dans n’importe quel réseau Z-Wave

® avec d’autres

dispositifs certiés Z-Wave

® provenant d’autres fabricants.

Tous les nœuds du réseau alimentés par le secteur serviront de

répéteurs, quel que soit le fournisseur, an d’accroître la abilité

du réseau. Les dispositifs sont conçus pour fonctionner avec

les anciennes générations des dispositifs et de passerelles

Z-Wave®.

À PROPOS DU DISPOSITIF

Le Dispositif est un est un commutateur connecté de petit

format qui dispose d’un compteur électrique. Il contrôle la

fonction marche/arrêt d’un appareil électrique avec une charge

maximale de 8 A AC, tel qu’une ampoule, un ventilateur de pla-

fond, un radiateur IR. Il est compatible avec les interrupteurs

(par défaut) et les boutons-poussoirs.

INSTRUCTIONS D’INSTALLATION

Le Dispositif peut être installé dans votre tableau électrique,

derrière vos prises et interrupteurs ou dans d’autres endroits

où l’espace est limité.

Pour les instructions d’installation, se référer aux schémas de

câblage (Image 1) dans cette notice d’utilisation.

ATTENTION ! Risque d’électrocution. Le montage/l’installa-

tion du Dispositif sur le réseau électrique doit être effectué avec

prudence, par un électricien qualié.

ATTENTION ! Risque d’électrocution. Chaque modication

des connexions doit être effectuée après que vous vous soyez

assurés qu’il n’y ait aucune tension aux bornes du Dispositif.

ATTENTION ! Ne pas ouvrir le Dispositif. Il ne contient au-

cune pièce pouvant être entretenue par l’utilisateur. Pour des

raisons de sécurité et de licence, il est interdit de modier le

Dispositif sans autorisation.

ATTENTION ! N’utilisez le Dispositif qu’avec un réseau élec-

trique et des appareils conformes à toutes les réglementations

applicables. Un court-circuit sur le réseau électrique ou tout

appareil connecté au Dispositif peut l’endommager.

ATTENTION ! Aucun circuit SELV/PELV ne peut être branché

aux bornes des entrées et des sorties, y compris les entrées

d’extension.

ATTENTION ! Ne branchez pas le Dispositif à d’autres appa-

reils dont la charge maximale indiquée est dépassée !

ATTENTION ! Suivez les instructions indiquées pour con-

necter le Dispositif. Toute autre méthode pourrait engendrer

des dommages et/ou des blessures.

ATTENTION ! N’installez pas le Dispositif dans un endroit

susceptible d’être exposé à l’humidité.

ATTENTION ! N’utilisez pas le Dispositif s’il a été endom-

magé!

ATTENTION ! N’essayez pas d’entretenir ou de réparer le

Dispositif vous-même!

ATTENTION ! Avant de commencer l’installation/le mon-

tage du Dispositif, vériez que le disjoncteur soit éteint et qu’il

n’y ait pas de tension aux bornes. Ceci peut être fait avec un

testeur de phase ou un multimètre. Lorsque vous êtes sûrs qu’il

n’y a pas de tension, vous pouvez procéder au raccordement

des ls.

ATTENTION ! Ne raccourcissez pas l’antenne.

RECOMMANDATION : Placez l’antenne le plus loin possible

de tout élément métallique an d’éviter les interférences avec

le signal.

ATTENTION ! Le circuit de charge doit être sécurisé par

un interrupteur de protection conforme à la norme EN60898-1

(courbe de déclenchement B ou C, 8 A max., pouvoir de coupure

6 kA min., classe de limitation d’énergie 3).

RECOMMANDATION : Branchez le Dispositif à l’aide de

câbles monoconducteurs ou des câbles toronnés avec em-

bouts. Les câbles doivent être dotés d’une isolation offrant une

résistance accrue à la chaleur, au moins égale au PVC T105°C

Pour des instructions d’installation plus

détaillées, des cas d’utilisation et des con-

seils complets sur l’ajout/le retrait de l’appa-

reil d’un réseau Z-Wave®, la réinitialisation

d’usine, la signalisation par LED, les classes

de commande Z-Wave®, les paramètres et

bien plus encore, consultez le guide d’utili-

sation approfondi à l’adresse suivante :

https://shelly.link/Wave1PMMini-KB

GUIDE DE L’UTILISATEUR

APPROFONDI

CARACTÉRISTIQUES

Alimentation électrique 110-240 V AC, 50/60 Hz

Consommation électrique < 0.3 W

Mesure de la puissance (W) Oui

Tension de commutation

maximale AC

240 V

Courant de commutation

max AC

8 A

Puissance de commutation

max AC

2000 W

Tension de commutation

max DC N/A

Courant de commutation

max DC N/A

Protection contre la

surchauffe

Oui

Protection contre les

surcharges

Oui

Distance Jusqu’à 40 m à l’intérieur

(131 ft.) (en fonction des

conditions locales)

Répéteur Z-Wave®Oui

CPU Z-Wave® S800

Bandes de fréquences de

Z-Wave®

868,4 MHz; 865,2 MHz;

869,0 MHz; 921,4 MHz;

908,4 MHz; 916 MHz; 919,8

MHz; 922,5 MHz; 919,7-

921,7-923,7 MHz; 868,1

MHz; 920,9 MHz

Puissance max. de la

radiofréquence transmise

dans la (les) bande(s) de

fréquences

< 25 mW

Dimensions (H x L x P) 29 x 35 x 16 ±0.5 mm / 1.11

x 1.35 x 0.63 ± 0.02 in

Poids 18 ±1 g / 0.63 ±0.04 oz

Montage Console murale

Serrage max. des dominos

électriques

0.4 Nm/3.54 lbin

Section transversale du

conducteur

De 0,5 à 1,5 mm²/de 20 à

16 AWG

Longueur dénudée du

conducteur

De 5 à 6 mm/de 0,20 à

0,24 po

Matériau du boîtier Plastique

Couleur Rouge

Température ambiante de -20 °C à 40 °C/de -5 °F

à 105 °F

Humidité 30% à 70% RH

Altitude maximale 2000 m / 6562 ft.

INSTRUCTIONS OPÉRATIONNELLES

Si le SW (SW1) est conguré comme un interrupteur (par dé-

faut), chaque basculement de l’interrupteur fait passer l’état de

la sortie O (O1) à l’état opposé: marche, arrêt, marche, etc. Si le

SW (SW1) est conguré comme un bouton-poussoir dans les

réglages du Dispositif, chaque pression sur le bouton-poussoir

changera l’état de la sortie O (O1) à l’état opposé: marche, arrêt,

marche, etc.

TYPES DE CHARGE SUPPORTÉS

Résistif (ampoules à incandescence, dispositifs de chauffage)

Capacitif (batteries de condensateurs, équipement électro-

nique, condensateurs de démarrage de moteur)

Inductif avec Snubber RC (pilotes de voyants LED, transforma-

teurs, ventilateurs, réfrigérateurs, climatiseurs)

CLAUSE IMPORTANTE DE NON-RESPONSABILITÉ

La communication Z-Wave

® sans l n’est pas toujours able

à 100 %. Par conséquent, ce Dispositif ne doit pas être utilisé

dans des situations où des vies et/ou des objets de valeur

dépendent uniquement de son fonctionnement. Si le Disposi-

tif n’est pas reconnu par votre contrôleur où s’il est afché de

façon incorrecte, vous devrez peut-être changer manuellement

le type de Dispositif et vous assurer que votre contrôleur de

passerelle peut fonctionner avec des dispositifs de commuta-

tion multicanaux Z-Wave Plus

®.

CODES DES COMMANDES : QMSW-0A1P8XX

XX – les valeurs dénissent la version du produit par région.

DÉCLARATION DE CONFORMITÉ

Par la présente, Shelly Europe Ltd. déclare que l’équipement

radio de type Wave 1PM Mini est conforme à la directive

2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/UE. Le texte

complet de la déclaration de conformité de l’UE est disponible

à l’adresse internet suivante: https://shelly.link/Wave1PMMi-

ni-DoC

FABRICANT

Shelly Europe Ltd.

Adresse : 103, Boulevard “Cherni vrah”, 1407 Soa, Bulgarie

Tél : +359 2 988 7435

Email : zwave-shelly@shelly.cloud

Soutien: https://support.shelly.cloud/

Site ofciel : https://www.shelly.com

Les modications des coordonnées, faites par le fabricant, sont

publiées sur le site ofciel.

LEGENDA

Terminali del Dispositivo:

• N: Terminale neutro

• L: Terminale sotto tensione (110-240 V CA)

• SW (SW1): Terminale di ingresso per il pulsante/interuttore

(controllo O (O1))

• O (O1): Terminale di uscita del circuito di carico (1)

Fili:

• N: Filo neutro

• L: Filo sotto tensione (110 - 240 V CA)

Pulsante:

• S: Pulsante S (Fig. 2)

LEYENDA

Terminales del Dispositivo:

• N: Terminal neutro

• L: Terminal de línea (110–240 V CA)

• SW (SW1): Terminal de entrada de interruptor/pulsador

(Control O (O1))

• O (O1): Terminal de salida del circuito de carga (1)

Cableado:

• N: Cable neutro

• L: Cable de fase (110 - 240 V CA)

Botón:

• S: Botón S (Imagen 2)

LÉGENDE

Bornes du Dispositif :

• N : Borne pour le Neutre

• L : Borne pour la Phase (110–240 V AC)

• SW (SW1) : Borne d’entrée pour interrupteur/bouton-pous-

soir (contrôle O (O1))

• O (O1) : Borne de sortie du circuit de charge (1)

Fils :

• N : Fil Neutre

• L : Fil Phase (110–240 V AC)

Bouton :

• S : Le bouton S (Image 2)

(221°F).

RECOMMANDATION : Pour les appareils inductifs qui

provoquent des pics de tension lors de la mise en marche/

arrêt tels que les moteurs électriques, les ventilateurs, les as-

pirateurs et similaires, un amortisseur de pics de tension pour

charges inductives (RC Snubber) (0,1µF / 100 Ω / 1/2 W / 600 V

AC) doit être connecté en parallèle à l’appareil électrique.

ATTENTION ! Ne laissez pas les enfants jouer avec les

boutons/interrupteurs connectés au Dispositif. Gardez hors

de portée des enfants les dispositifs permettant de contrôler

Shelly Qubino à distance (depuis un téléphone portable, ordi-

nateur, une tablette).

Fig.1/

Abb.1/

Imagen 1/

Image 1

V 0.0.2B4823

Produktspecifikationer

Varumärke:	Shelly
Kategori:	Smarth hem
Modell:	Qubino Wave 1PM Mini

Behöver du hjälp?

Om du behöver hjälp med Shelly Qubino Wave 1PM Mini ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Smarth hem Shelly Manualer

Shelly Qubino Wave 1PM Mini Bruksanvisning

1 Oktober 2024

Shelly Wave Shutter Bruksanvisning

23 September 2024

Shelly Wave i4 Bruksanvisning

23 September 2024

Shelly Wave Pro 2 Bruksanvisning

23 September 2024

Shelly Plus Un Bruksanvisning

23 September 2024

Shelly Pro Dimmer 1PM Bruksanvisning

23 September 2024

Shelly Wave Pro 1PM Bruksanvisning

23 September 2024

Shelly Wave Pro 2PM Bruksanvisning

23 September 2024

Shelly Pro Dimmer 2PM Bruksanvisning

23 September 2024

Shelly Wave Pro 1 Bruksanvisning

23 September 2024

Smarth hem Manualer

Nyaste Smarth hem Manualer

Brilliant Nexus Home Ultimate 21465 Bruksanvisning

27 Oktober 2024

D-Link DCS-8010 Bruksanvisning

21 Oktober 2024

Niko 350-20071 Bruksanvisning

18 Oktober 2024

Elro AB600S-2 Bruksanvisning

14 Oktober 2024

Tenda SP15 Bruksanvisning

9 Oktober 2024

Eufy Lumi Plug-in Night Light Bruksanvisning

6 Oktober 2024

ETiger ES-D4A Bruksanvisning

3 Oktober 2024

Netgear Orbi RBS50Y Bruksanvisning

2 Oktober 2024

Alecto EUP-90W Bruksanvisning

2 Oktober 2024

Ezviz L2 Bruksanvisning

2 Oktober 2024
