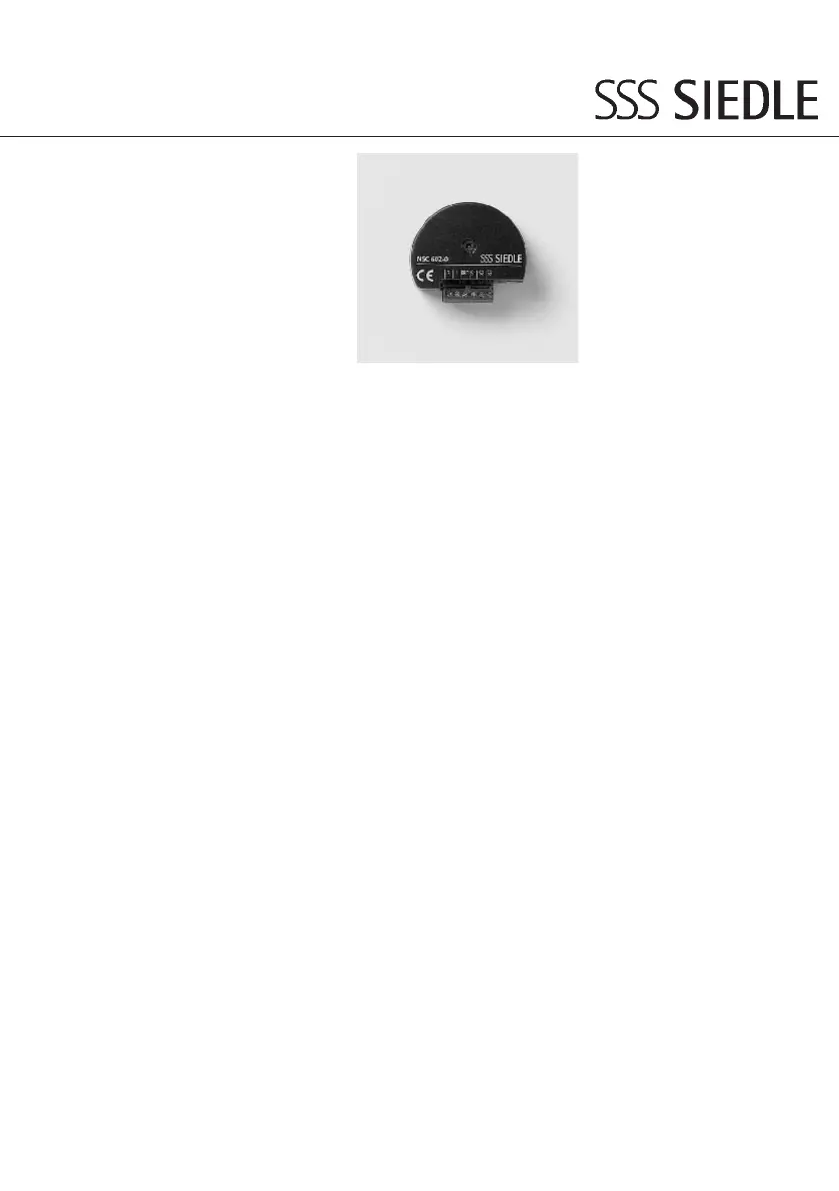

Produkt-

information

Nebensignal-Controller

NSC 602-0

Secondary signalling

controller

NSC 602-0

Interface sonnerie

auxiliaire

NSC 602-0

Controller a segnale

derivato

NSC 602-0

Signaal-controller

NSC 602-0

Sekundærsignal-

controlleren

NSC 602-0

Sidosignal Controller

NSC 602-0

Anwendung

Der Nebensignal-Controller

kann im adernsparenden 1+n-

System mit HTS/HTC/HTSV/

HTCV 811-... verwendet werden.

Der Controller stellt für den Tür-

und Etagenruf ein Schaltkontakt zur

Verfügung. Dafür stehen 2 poten-

tialfreie Arbeitskontakte mit einer

gemeinsamen Klemme zur

Verfügung.

Das NSC 602-... kann in einer 55er

Schalterdose unter dem Telefon oder

in einer Abzweigdose abgesetzt

montiert/ eingelegt werden.

Der Nebensignal-Controller verhält

sich wie ein parallel angeschlossenes

Haus-Telefon, d.h. es kann zusätz-

lich kein weiteres Haus-Telefon

parallel angeschlossen werden.

1Anschluss des NSC 602-... für Tür-

und Etagenruf.

Installation und Inbetriebnahme

Installation und Inbetriebnahme sind

im Systemhandbuch 1+n-Technik

beschrieben (liegt dem Netzgerät

NG 602-... bei).

Deutsch

Montage

Technische Daten

• Schaltkontake für:

Türruf = S1/S2

Etagenruf = S1/S3

• Kontaktbelastung max. 24 V/1 A

• zulässige Umgebungstemperatur

0°–40° C

• Schutzart IP 20

• Dimension Ø 51 x 23 mm

Application

The secondary signal controller

can only be used in wire saving

systems with HTS/HTC/HTSV/

HTCV 811-.... The controller makes

available a switching contact for

door and storey calls. There are two

floating work contacts with a

common terminal available for this.

The NSC 602-... can be mounted/

inserted in a size 55 mm switch box

underneath the telephone or in an

offset location in a branching box.

The secondary signal controller be-

haves in the same way as a house

telephone connected in parallel, i.e.

it is not possible to connect another

house telephone in parallel.

1Connection of the NSC 602-... for

door and storey calls.

Installation and commissioning

procedures are described in the

system manual 1+n technology

(enclosed with line rectifier

NG 602-... ).

Technical data

• Switching contacts for:

Door call = S1/S2

Storey call = S1/S3

• Max. contact load 24 V/1A

• Admissible ambient temperature

0°–40° C

• Protective system IP 20

• Dimensions 51 x 23 mmØ

Application

L’interface sonnerie auxiliaire

peut seulement être utilisé dans le

système économique en fils avec les

combinés HTS/HTC/HTSV/

HTCV 811-... Le contrôleur met à

disposition un contact de

commutation pour l'appel de porte

et d'étage. Pour cela l’in-terface met

a disposition 2 contacts secs avec un

commun. Le NSC 602-.. peut être

logé dans une boîte de dé-rivation

de diam. 55 mm derrière le combiné

ou dans une boîte de dé-rivation

déportée.

L’interface se comporte comme un

combiné branché en parallèle.

Il n’est plus possible de brancher un

autre combiné en parallèle.

1Raccordement du NSC 602-... pour

l'appel de porte et d'étage.

Installation et mise en service

L'installation et la mise en service

sont décrits dans le manuel système

Technique 1+n (joint au bloc

d'alimentation NG 602-...).

Caractéristiques techniques

•Contacts pour:

Appel portier = S1/ S2

Appel d’étage = S1/ S3

• Puissance max. des contacts:

24 V/ 1A

• Plage de température 0°–40° C

• Indice de protection IP 20

• Dimensions 51 x 23 mmØ

English

Installation

Français

Installation

Impiego

Il controller a segnale derivato

può essere utilizzato solo nei sistemi

a risparmio di fili con HTS/HTC/HTSV/

HTCV 811-... Il controller mette a

disposizione un contatto di

commutazione per la chiamata dal

posto esterno e dal piano. A tale

scopo si hanno a disposizione 2

contatti autooperanti a potenziale

zero con un morsetto comune.

L’NSC 602-...può essere montato o

incorporato in una scatola dell’inter-

ruttore di 55 sotto il telefono o col-

locato in una scatola di derivazione.

Il controller a segnale derivato ha le

stesse peculiarità di un telefono di

citofono collegato in parallelo, ciò

significa che non può essere colle-

gato in parallelo nessun ulteriore

telefono.

1Collegamento dell’NSC 602-... per

la chiamata dal posto esterno e dal

piano.

Installazione e messa in funzione

L’installazione e la messa in funzione

sono descritte nel manuale del

sistema 1+n (allegato all’alimenta-

tore NG 602-...).

Dati tecnici

• Contatti di commutazione per:

Chiamata di porta = S1/S2

Chiamata di piano = S1/S3

• Carico dei contatti max. 24 V/1 A

• Temperatura ambiente ammessa

0°–40° C

• Classe di protezione IP 20

• Dimensioni 51 x 23 mmØ

Italiano

Installazione
