SLV 230066 Bruksanvisning

SLV Lampa 230066

Läs nedan 📖 manual på svenska för SLV 230066 (13 sidor) i kategorin Lampa. Denna guide var användbar för 6 personer och betygsatt med 4.5 stjärnor i genomsnitt av 2 användare

Ladda ner PDF

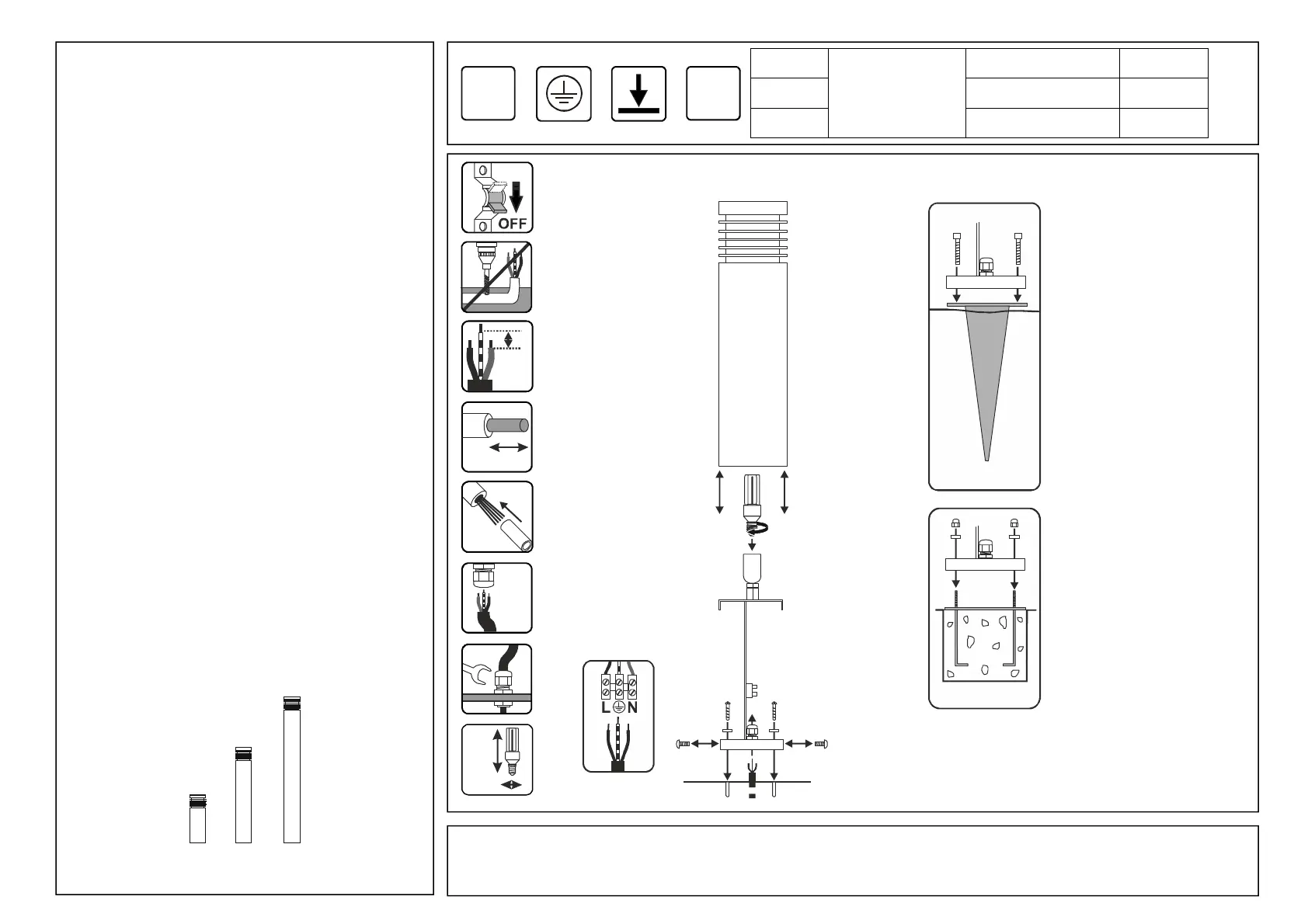

Sida 1/13

230063

TC(…)SE, E27,

20W max.

Ø 10,5 x 30 cm 1,5 kg

230066 Ø 10,5 x 60 cm 2,5 kg

230069 Ø 10,5 x 90 cm 3,4 kg

230V~

IP44

SLV GmbH

BETRIEBSANLEITUNG FÜR

AUSSENLEUCHTE

OPERATING MANUAL FOR

OUTDOOR LUMINAIRE

MODE D’EMPLOI POUR

LUMINAIRE EXTÉRIEUR

INSTRUCCIONES DE SERVICIO PARA

LUMINARIA EXTERIOR

ISTRUZIONI DI FUNZIONAMENTO PER

LAMPADA ESTERNO

GEBRUIKSHANDLEIDING VOOR

BUITENLAMP

INSTRUKTIONSVEJLEDNING FOR

UDENDØRS LYSET

INSTRUKCJA OBSŁUGI DLA

LAMPA ZEWNĘTRZNA

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СВЕТИЛЬНИК НАРУЖНОГО ОСВЕЩЕНИЯ

BRUKSANVISNING FÖR

UTOMHUSLAMPA

DІŞ ALAN LAMBASI

IÇIN KULLANMA KILAVUZU

KEZELÉSI ÚTMUTATÓ

KÜLTÉRI LÁMPATEST

230063 / 230066 / 230069

art.-no. 230063 / 230066 / 230069 28.04.2017 © SLV GmbH, Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany, Tel. +49 (0)2451 4833-0. Technische Änderungen vorbehalten. Technical Details

are subject to change. Les détails techniques sont sujet à des changements. Nos reservamos el derecho a modificaciones técnicas. Modifiche tecniche riservate. Behoudens technische wijzigingen.

Ret til tekniske ændringer forbeholdes. Zmiany techniczne zastrzeżone. Сохраняется право на внесение технических изменений. Tekniska ändringar kan förekomma. Teknik değ şi iklik yapma

hakkı ı ı sakl d r. A technikai részletek termékenként változhatnak. Made in China.

20mm

7mm

10-

13mm

5cm

12.5cm

art.-no. 230060

art.-no. 230061

DEUTSCH

BETRIEBSANLEITUNG FÜR

AUSSENLEUCHTE

230063 / 230066 / 230069

Lesen Sie diese kurze Anleitung sorgfältig und bewahren Sie diese für

späteren Gebrauch zugänglich auf!

SICHERHEITSHINWEISE

Nichtbeachtung der Sicherheitshinweise kann zu Lebens-,

Verbrennungs- und Brandgefahr führen!

 Installations-, Montagearbeiten und Arbeiten am elektrischen Anschluss

darf nur eine zugelassene Elektrofachkraft durchführen.

 Das Produkt darf nicht verändert oder modifiziert werden.

 Hängen und befestigen Sie nichts an dem Produkt, insbesondere keine

Dekoration.

 Decken Sie das Produkt nicht ab. Beeinträchtigen Sie nicht die

Luftzirkulation.

 Der Fuß oder die Basis der Leuchte muss frei bleiben und darf nicht mit

Erdreich, Schmutz, Laub, etc. bedeckt sein.

 Belüftungs- oder Ablauföffnungen dürfen nicht abgedeckt sein.

 Die Leuchte darf nur mit einem intakten Schutzglas betrieben werden.

 Im Fehlerfall dürfen Sie das Produkt NICHT mehr berühren und weiter

betreiben. Schalten Sie das Produkt am externen Lichtschalter oder durch

Freischalten der Leitung an der Sicherung sofort aus! Bei Berührung und

weiterem Betrieb im Fehlerfall besteht Lebensgefahr durch elektrischen

Schlag, Verbrennungsgefahr oder Brandgefahr!

Ein Fehlerfall liegt vor, wenn

 sichtbare Beschädigungen auftreten.

 das Produkt nicht einwandfrei arbeitet (z.B. flackern).

 es qualmt, dampft, oder bei hörbaren Knistergeräuschen.

 Brandgerüche entstehen.

 eine Überhitzung zu erkennen ist (z.B. Verfärbungen, auch an

angrenzenden Flächen).

Betreiben Sie das Produkt erst wieder nach Instandsetzung und

Überprüfung ausschließlich durch eine zugelassene Elektrofachkraft!

 Das Produkt ist nicht für die Bedienung durch Kinder vorgesehen. Stellen

Sie sicher, dass Kinder an dem Produkt keinen Schaden nehmen, z.B.

durch Verbrennungen an heißen Oberflächen oder durch elektrischen

Schlag.

Weitere Sicherheitshinweise sind durch dieses Symbol gekennzeichnet:

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Produkt dient nur Beleuchtungszwecken und darf:

 nur mit einer Spannung von 230V ~50Hz betrieben werden.

 nur entsprechend der Schutzklasse I (eins) angeschlossen werden.

 nur auf einem stabilen, ebenen und kippfesten Untergrund fest montiert

betrieben werden.

 nur auf normal bzw. nicht entflammbaren Flächen betrieben werden.

 keinen starken mechanischen Beanspruchungen oder starker

Verschmutzung ausgesetzt werden.

WARTUNG UND PFLEGE

Leuchtmittel

Tauschen Sie Leuchtmittel immer rechtzeitig vor dem Ende der

Lebensdauer aus, um Schäden an Personen, der Leuchte oder anderen

Gegenständen zu vermeiden.

Schalten Sie erst das Produkt spannungsfrei und lassen es abkühlen, bevor

Sie das Leuchtmittel (Lampe) austauschen. Lassen Sie nach vorangegangenem

Betrieb erst das Leuchtmittel abkühlen.

Verwenden Sie nur für die Leuchte zugelassene Leuchtmittel. Angaben zu

zugelassenen Leuchtmitteln befinden sich auf dem Typenschild.

 Zugelassene Leuchtmitteltypen: TC(...)SE, E27, 20W max.

 Auswechseln des Leuchtmittels

siehe Abbildung.

Pflege

 Folgende umweltbedingte Einflüsse können unerwünschte Wirkungen auf die

Oberfläche des Produktes haben:

 saurer Regen und Boden, hoher Salzgehalt in der Luft

 Reinigungsmittel, Dünger insbesondere in Blumenbeeten

 Streusalz, andere chemische Substanzen (z.B. Pflanzenschutzmittel)

Schützen Sie das Produkt durch geeignete Maßnahmen, um

Veränderungen der Oberfläche zu vermeiden.

Schalten Sie erst das gesamte Produkt spannungsfrei und lassen es

abkühlen, bevor Sie Reinigungs- oder Pflegemaßnahmen an dem Produkt

vornehmen.

 Reinigen Sie das Produkt regelmäßig - nur mit einem leicht angefeuchteten,

weichen und fusselfreien Tuch. Beachten Sie eventuell beiliegende Hinweise.

LAGERUNG UND ENTSORGUNG

Lagerung

 Das Produkt muss trocken, vor Verschmutzungen und mechanischen

Belastungen geschützt, gelagert werden.

Nach einer feuchten oder verschmutzenden Lagerung darf das Produkt

erst nach einer Zustandsprüfung durch eine zugelassene Elektrofachkraft

betrieben werden.

Entsorgung (Europäische Union)

 Produkt nicht im Hausmüll entsorgen! Produkte mit diesem Symbol sind

entsprechend der Richtlinie(WEEE, 2012/19) über Elektro- und Elektronik-

Altgeräte über die örtlichen Sammelstellen für Elektro-Altgeräte zu entsorgen!

MONTAGE

(nur durch zugelassene Elektrofachkraft)

Schalten Sie die Stromversorgung bzw. die Anschlussleitung spannungsfrei,

bevor Sie jegliche Arbeiten vornehmen!

Verwenden Sie nur Zubehörteile, die mit dem Produkt mitgeliefert sind oder

definitiv als Zubehör beschrieben werden!

Überprüfen Sie, ob sich im Produkt lose Teile befinden. Ist das der Fall, und

das Vorkommen solcher Teile nicht explizit beschrieben, darf das Produkt nicht

installiert oder in Betrieb genommen werden.

Verwenden Sie das beiliegende Montagematerial nur, wenn es für den

Montageuntergrund geeignet ist. Ist dies nicht der Fall, verwenden Sie nur für

den Montageuntergrund geeignetes Montagematerial.

Auspacken

 Nehmen Sie das Produkt vorsichtig aus der Verpackung und entfernen Sie

jeglichen Transportschutz.

 Überprüfen Sie vor Entsorgung des Verpackungsmaterials, ob alle

Bestandteile des Produkts entnommen sind.

Montageort

 Das Produkt ist nur für die Montage auf dem Boden geeignet.

 Der Fuß oder die Basis der Leuchte muss frei bleiben und darf nicht mit

Erdreich, Schmutz, Laub, etc. bedeckt sein.

Das Produkt darf nur der Schutzart IP44 entsprechend angewendet

werden.

IP44: Schutz gegen feste Fremdkörper > Ø 1,0mm - Schutz gegen

Spritzwasser aus allen Richtungen.

Wählen Sie den Montageort so, dass keine Gefahr von der Leuchte

ausgehen kann (z.B. durch Stolpern, Gegenstoßen, etc.).

Beachten Sie die gültigen Installationsvorschriften für den Außenbereich.

Dichten Sie das Produkt nicht eigenhändig zusätzlich mit Silikon oder

anderen Dichtmitteln ab.

Montageschritte (vor Montage komplett lesen)

 Montieren Sie die Leuchte, wie in der Abbildung dargestellt.

 Elektrischer Anschluss

 Das Produkt muss durch eine allpolige Trennung von der

Stromversorgung getrennt werden können.

 Zum elektrischen Anschluss verbinden Sie die schwarze oder braune

Ader (Außenleiter) der Anschlussleitung mit der Klemme L und die

blaue Ader (Neutralleiter) der Anschlussleitung mit der Klemme N.

Die grün-gelbe Ader (Schutzleiter) der Anschlussleitung muss mit der

Erdungsklemme des Produktes fest verbunden werden.

 Sichern Sie die Kabelverschraubung mit einem geeigneten Werkzeug.

Überprüfen Sie die einwandfreie Funktion und den sicheren Halt der

Leuchte!

Art.-Nr. 230063 / 230066 / 230069 © 28.04.2017 SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0.

Technische Änderungen vorbehalten.

ENGLISH

OPERATING MANUAL FOR

OUTDOOR LUMINAIRE

230063 / 230066 / 230069

Read this short manual carefully and keep it accessible for further

reference!

SAFETY MESSAGES

Disregard of the safety messages may lead to danger of life, burning or

fire!

 Installation, mounting or works on the electrical connection may only be

carried out by an approved electrician.

 The product may not be modified or converted.

 Do not hang or fasten anything on the product, especially no decoration.

 Do not cover the product - provide free air circulation.

 The foot or the base of the luminaire must be kept free and may not be

covered with dirt, leaves, etc.

 Openings providing aeration or drainage may not be covered.

 The luminaire may only be operated with a complete and intact protection

glass.

 In case of a malfunction you may NOT touch the product or operate it

further. Disconnect the product from the power supply by an external

switch or by the fuse.

A malfunction exists when:

 visible damages appear.

 the product does not work properly (e.g. flickering).

 smoke, steam or crackling sounds appear.

 smell of burning is recognisable.

 an overheating is recognisable (e.g. by discolouration of adjacent

surfaces).

Operate the product only after maintenance and examination by an

approved electrician!

 This product is not intended to be used by children. Ensure that children do

not suffer any harm e.g. by burns from hot surfaces or by electrical shock.

Additional safety messages are indicated by this symbol: .

USE AS DIRECTED

This product serves exclusively lighting purposes and may:

 only be used with a voltage of 230V ~50Hz.

 only be installed according to safety class I (one).

 only be operated when firmly mounted on a stable, even and tilt-fixed

surface.

 only be operated on normally or not flammable surfaces.

 not be exposed to strong mechanical loads or to strong contamination.

MAINTENANCE AND CARE

Light source

Exchange the light source always before it reaches its lifespan, to avoid

personal injuries, or damages of the luminaire or other objects.

Disconnect the product from the power supply, before you exchange the

light source. Let the light source cool down before replacement.

Use only light sources that are suitable for the product. Suitable light

sources are indicated on the type label.

 Suitable light sources: TC(...)SE, E27, 20W max.

 Replacing the light source

see figure.

Care

 The following enviromental influences may have unwanted effects on the

surface of the product:

 acid rain and sour soil, high salt content in the air

 cleaning agents, fertilizer especially in flowerbeds

 thawing salt, other chemical substances (e.g. herbicides)

Protect the product by adequate means to avoid unwanted changes of the

surface.

Disconnect the product from the power supply and let it cool down, before

you clean the product.

 Clean the product on a regular basis using a slightly moistened, soft and fluff-

free cloth. Please also note additional supplied notes on maintanance and

care.

STORAGE AND DISPOSAL

Storage

 The product must be stored in a dry and clean environment. Do not strain

the product mechanically during storage.

After a damp or soiling storage the product may only be installed after

checking its condition by an approved electrician.

Disposal (European Union)

 Do not dispose the product with the regular household waste! Products

marked with this sign must be disposed according to the directive (WEEE,

2012/19) on electrical and electronic devices at local collection points for such

devices!

INSTALLATION

(only by an approved electrician)

Switch off the mains or respectively the connection lead before doing any

works!

Use only parts, which are supplied with the product or are described as

accessories!

Inspect the product for loose parts inside the housing. When there are loose

parts inside the housing and these are not explicitly described the product may

not be installed or operated.

Use the supplied fastening material only when it is suited for the installation

background. If this is not the case use only fastening material suiting the

installation background.

Unpacking

 Carefully take the product out of the packaging removing any transport

safeguards.

 Before disposal of the packaging material make sure that all components

of the product are removed.

Installation place

 The product is solely suited for installation on the floor.

 The foot or the base of the luminaire must be kept free and may not be

covered with dirt, leaves, etc.

The product may only be utilized according to IP44.

IP44: Protection against foreign objects > Ø 1,0mm - Protection against

splashing water from all directions.

Choose a place where the installation is not a danger (e.g. stumbling,

knocking).

Prepare the power supply lead according to valid rules for outdoor

installations.

Do not seal the product yourself, using additional silicon or another

sealant.

Installation steps (read completely before installation)

 Install the luminaire as shown in the figure.

 Electrical Connection

 The product must be able to be separated by an all pole separation

from the current supply.

 For electric connection attach the black or brown wire (live conductor)

of the connection lead with the clamp L and the blue wire (neutral

conductor) of the connection lead with the clamp N. The green-yellow

wire (protective conductor) of the connection lead has to be tightly

connected with the earth clamp of the product.

 Secure the cable screwing using a suitable tool.

Check if the product functions properly and is securely fixed!

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0

Technical Details are subject to change.

Produktspecifikationer

Varumärke:	SLV
Kategori:	Lampa
Modell:	230066

Behöver du hjälp?

Om du behöver hjälp med SLV 230066 ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Lampa SLV Manualer

SLV 230066 Bruksanvisning

19 September 2024

SLV 229430 Bruksanvisning

19 September 2024

SLV 230090 Bruksanvisning

19 September 2024

Lampa Manualer

Nyaste Lampa Manualer

Hensel Expert D 500 Bruksanvisning

26 Oktober 2024

IKEA NYFORS 103.031.10 Bruksanvisning

26 Oktober 2024

IKEA VÅGHÖJD 705.204.36 Bruksanvisning

26 Oktober 2024

Philips LPL72X1 Bruksanvisning

24 Oktober 2024

IKEA SKINA Bruksanvisning

24 Oktober 2024

Philips PEN20 Bruksanvisning

24 Oktober 2024

ET2 Picolo E22271-75PC Bruksanvisning

23 Oktober 2024

Crystorama Hampton 5623-AB Bruksanvisning

23 Oktober 2024

Crystorama Sterling 7584-DT Bruksanvisning

23 Oktober 2024

Crystorama Westwood 2256-PN Bruksanvisning

23 Oktober 2024
