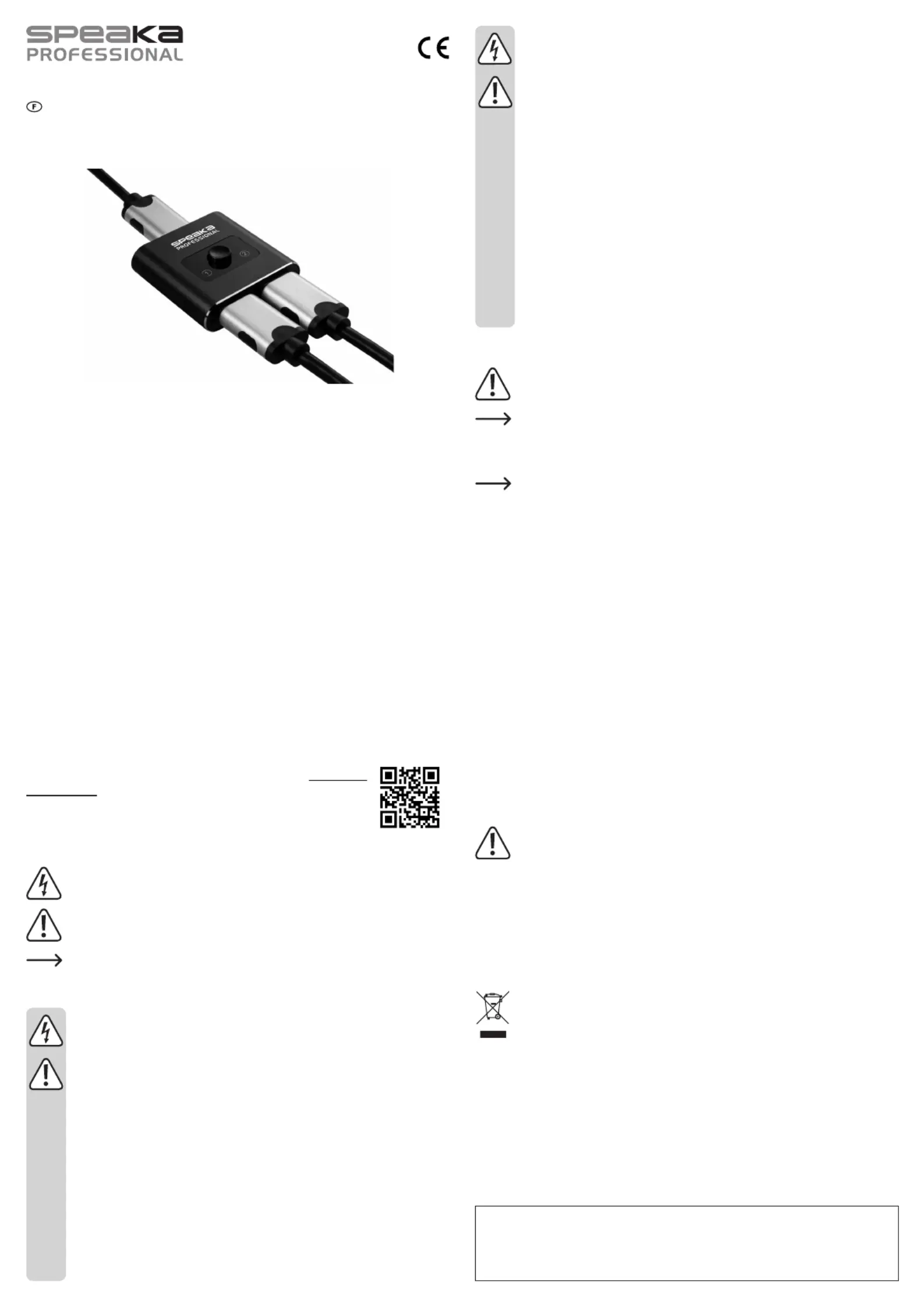

Bedienungsanleitung

Bidirektionaler HDMI-Schalter SP-BDS-120

Best.-Nr. 2315344

Bestimmungsgemäße Verwendung

Das Produkt verfügt über drei HDMI-Anschlüsse, die entweder als Eingang oder Ausgang

dienen. Damit können Sie:

• eine HDMI-Quelle mit zwei HDMI-Anzeigegeräten verbinden, oder

• zwei HDMI-Quellen mit einem HDMI-Anzeigegerät verbinden.

Die Umschaltung zwischen den verschiedenen Quellen bzw. Anzeigegeräten erfolgt manuell

über die Taste auf der Oberseite des Produkts. Die Spannungsversorgung erfolgt über die

angeschlossenen Geräte.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder

verändern. Falls Sie das Produkt für andere Zwecke verwenden als zuvor beschrieben, kann

es beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z. B.

Kurzschluss, Brand, Stromschlag etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung

genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der

Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen

HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.

Lieferumfang

• HDMI-Schalter • Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/

downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen

Sie die Anweisungen auf der Webseite. Die Bedienungsanleitung zu diesem

Produkt nden Sie zum Herunterladen ebenfalls unter diesem Link.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre

Gesundheit besteht, z. B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in

dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur

Bedienung gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie

insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die

Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht

befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden

keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für

Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,

starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,

Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall

aus bereits geringer Höhe kann es beschädigt werden.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der

übrigen Geräte, an die das Produkt angeschlossen wird.

• Stellen Sie sicher, dass die verwendeten Kabel nicht gequetscht, geknickt oder

durch scharfe Kanten beschädigt werden.

• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen

hängen bleiben kann. Es besteht Verletzungsgefahr.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer

Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere

Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen

gelagert wurde,

- erheblichen Transportbelastungen ausgesetzt wurde.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel an der Arbeitsweise,

Sicherheit oder am Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von

Fachleuten bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht

beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder

an andere Fachleute.

Anschluss und Inbetriebnahme

Trennen Sie die jeweiligen Geräte von der Stromversorgung, bevor Sie diese mit

dem HDMI-Schalter verbinden.

Beachten Sie bei der Kabelwahl, dass es verschiedene HDMI-Kabeltypen gibt.

Lassen Sie sich im Zweifelsfall von einer Fachkraft beraten.

a) 1 Quelle → 2 Anzeigegeräte

Eine parallele Signalausgabe auf beiden Anzeigegeräten ist nicht möglich.

• Verbinden Sie eine Quelle (z. B. Blu-ray-Player, DVD-Player, Spielekonsole) über ein

HDMI-Kabel mit dem einzelnen HDMI-Anschluss.

• Verbinden Sie zwei Anzeigegeräte (z. B. Fernseher, Monitor, Projektor) über jeweils ein

HDMI-Kabel mit den zwei nebeneinanderliegenden HDMI-Anschlüssen.

• Verbinden Sie die angeschlossenen Geräte mit der Steckdose und starten Sie die Wiedergabe.

• Schalten Sie zwischen den Anzeigegeräten um, indem Sie die Taste auf der Oberseite

des HDMI-Schalters drücken. Die jeweilige Status-LED signalisiert die Wahl des

Anzeigegerätes.

b) 2 Quellen → 1 Anzeigegerät

• Verbinden Sie zwei Quellen (z. B. Blu-ray-Player, DVD-Player, Spielekonsole) über jeweils

ein HDMI-Kabel mit den zwei nebeneinanderliegenden HDMI-Anschlüssen.

• Verbinden Sie ein Anzeigegerät (z. B. Fernseher, Monitor, Projektor) über ein HDMI-Kabel

mit dem einzelnen HDMI-Anschluss.

• Verbinden Sie die angeschlossenen Geräte mit der Steckdose und starten Sie die

Wiedergabe.

• Schalten Sie zwischen den Quellen um, indem Sie die Taste auf der Oberseite des HDMI-

Schalters drücken. Die jeweilige Status-LED signalisiert die Wahl der Quelle.

Pege und Reinigung

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol

oder andere chemische Lösungen, da diese das Gehäuse angreifen oder die

Funktion beeinträchtigen können.

• Trennen Sie das Produkt vor der Reinigung von den angeschlossenen Geräten.

• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts. Es darf kein

Wasser in das Gehäuse eindringen.

• Drücken Sie beim Reinigen nicht zu stark auf die Oberäche, um Kratzspuren zu vermeiden.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen

Bestimmungen. Sie erfüllen damit die gesetzlichen Vorschriften und leisten Ihren

Beitrag zum Umweltschutz.

Technische Daten

Unterstützte Auösung .................max. 3840 x 2160 px bei 60 Hz

Betriebsbedinungen -15 bis +50 ºC, 5–90 % relative Luftfeuchte ......................

Lagerbedingungen -20 bis +60 ºC, 5–90 % relative Luftfeuchte ........................

Abmessungen (B x H x T) 53,8 x 52,5 x 18 mm ............

Gewicht 50 g .........................................

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Operating instructions

Bi-directional HDMI switch SP-BDS-120

Item no. 2315344

Intended use

The product has three HDMI connections that serve as both input or output. This allows you to:

• Connect an HDMI source to two HDMI display devices, or

• Connect two HDMI sources to an HDMI display device.

Switching between the different sources or display devices is carried out manually via the

button on the top of the product. The device is supplied with power via the connected devices.

For safety and approval purposes, do not rebuild and/or modify this product. If you use the

product for purposes other than those described above, it may be damaged. In addition,

improper use can cause hazards such as a short-circuit, re or electric shock. Read the

operating instructions carefully and store them in a safe place. Always provide these operating

instructions when passing the product on to a third party.

All company and product names contained herein are trademarks of their respective owners.

HDMI is a registered trademark of HDMI Licensing L.L.C.

Delivery content

• HDMI switch • Operating instructions

Up-to-date operating instructions

Download the latest operating instructions at www.conrad.com/downloads

or scan the QR code shown. Follow the instructions on the website. The

operating instructions for this product can also be downloaded from this link.

Explanation of symbols

The symbol with the lightning in a triangle indicates that there is a risk to your health,

e.g. due to an electric shock.

The symbol with an exclamation mark in a triangle is used to highlight important

information in these operating instructions. Always read this information carefully.

The arrow symbol indicates special information and tips on how to use the product.

Safety information

Read the operating instructions carefully and the safety information in

particular. If you do not follow the safety information and information on

proper handling in these operating instructions, we will assume no liability for

any resulting personal injury or damage to property. Such cases will invalidate

the warranty/guarantee.

• This product is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. It may become a

dangerous toy for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high

humidity, moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• Handle the product carefully. Jolts, impacts or a fall even from a low height may

damage the product.

• Observe the safety and operating instructions of any other devices that are

connected to the product.

• Ensure that the cables are not pinched, kinked or damaged by sharp edges.

• Always lay the cables so that nobody can trip over or become entangled in them.

Risk of injury.

• If it is no longer possible to operate the product safely, stop using it and prevent

unauthorised use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in adverse ambient conditions,

- has been subjected to any serious transport-related stress.

• Consult a technician if you are not sure how to use or connect the product, or if

you have concerns about safety.

• Maintenance, modications and repairs must be carried out by a specialist or a

specialist repair centre.

• If you have questions which remain unanswered by these operating instructions,

contact our technical support service or other technical personnel.

Connection and operation

Disconnect the respective devices from the power supply before connecting them to

the HDMI switch.

When choosing a cable, please be aware that there are different types of HDMI

cable. If you are unsure which type of cable to use, consult a technician.

a) 1 source → 2 display devices

Parallel signal output to two display devices is not possible.

• Connect a source (e.g. Blu-ray player, DVD player, games console) via an HDMI cable to

the single HDMI connection.

• Connect two display devices (e.g. TV, monitor, projector) via an HDMI cable to the two

adjacent HDMI connections.

• Connect the connected devices to the mains socket and start playback.

• Switch between the display devices by pressing the button on the top of the HDMI switch.

The respective status LED indicates the selection of the display device.

b) 2 sources → 1 display device

• Connect two sources (e.g. Blu-ray player, DVD player, games console) via an HDMI cable

to the two adjacent HDMI connections.

• Connect a display device (e.g. TV, monitor, projector) via an HDMI cable to the single HDMI

connection.

• Connect the connected devices to the mains socket and start playback.

• Switch between sources by pressing the button on the top of the HDMI switch. The

respective status LED indicates the selection of the source.

Care and cleaning

Do not use any aggressive cleaning agents, rubbing alcohol or other chemical

solutions, as these may damage the housing or impair the functioning of the device.

• Disconnect the product from the connected devices before cleaning.

• Use a dry, lint-free cloth to clean the product. Do not allow water to get inside the housing.

• Do not press too hard on the surface when cleaning, as this may lead to scratch marks.

Disposal

Electronic devices are recyclable waste and must not be placed in household waste.

At the end of its service life, dispose of the product according to the relevant statutory

regulations. You thus full your statutory obligations and contribute to protection of

the environment.

Technical data

Supported resolution max. 3840 x 2160 px at 60 Hz ....................

Operating conditions -15 to +50 ºC, 5 - 90 % relative humidity .....................

Storage conditions -20 to +60 ºC, 5 - 90 % relative humidity ........................

Dimensions (W x H x D) 53.8 x 52.5 x 18 mm ...............

Weight 50 g ..........................................

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming or capture in electronic

data processing systems, requires the prior written approval of the publisher. Reprinting, also in part, is prohibited. This

publication reects the technical status at the time of printing.

Mode d’emploi

Commutateur HDMI bidirectionnel SP-BDS-120

N° de commande 2315344

Utilisation prévue

Le produit dispose de trois connexions HDMI qui servent soit comme entrée soit comme sortie.

Vous pouvez ainsi :

• connecter une source HDMI à deux appareils d'afchage HDMI, ou

• connecter deux sources HDMI à un appareil d'afchage HDMI.

La commutation entre les différentes sources ou les différents appareils d'afchage s'effectue

manuellement à l'aide de la touche située sur le dessus du produit. La tension d'alimentation

du produit s’effectue via les appareils raccordés.

Pour des raisons de sécurité et d’homologation, toute transformation et/ou modication du

produit est interdite. Si vous utilisez le produit à d'autres ns que celles décrites précédemment,

il risque d'être endommagé. En outre, une utilisation incorrecte peut générer des risques

comme par ex. un court-circuit, un incendie, un choc électrique, etc. Lisez attentivement le

mode d’emploi et conservez-le. Ne remettez le produit à un tiers qu’accompagné de son mode

d’emploi.

Tous les noms d’entreprises et appellations de produits contenus dans ce mode d’emploi sont

HDMI est une marque déposée de HDMI Licensing L.L.C.

Contenu d’emballage

• Commutateur HDMI • Mode d'emploi

Modes d'emploi actuels

Téléchargez les modes d’emploi actualisés via le lien www.conrad.

com/downloads ou scannez le Code QR illustré. Suivez les instructions

disponibles sur le site Internet. Le mode d’emploi de ce produit peut

également être téléchargé à partir de ce lien.

Explication des symboles

Le symbole de l’éclair dans un triangle indique un risque pour votre santé, par ex. un

risque d'électrocution.

Le symbole du point d’exclamation dans un triangle attire l’attention sur les

consignes importantes du mode d’emploi à respecter impérativement.

Le symbole de la èche précède les conseils et remarques spéciques à l’utilisation.

Consignes de sécurité

Lisez attentivement le mode d’emploi dans son intégralité, en étant

particulièrement attentif aux consignes de sécurité. Nous déclinons toute

responsabilité en cas de dommage corporel ou matériel résultant du non-

respect des consignes de sécurité et des instructions d’utilisation de ce mode

d’emploi. En outre, la garantie est annulée dans de tels cas.

• Ce produit n’est pas un jouet. Gardez-la hors de portée des enfants et des

animaux domestiques.

• Ne laissez pas traîner le matériel d’emballage. Cela pourrait constituer un jouet

très dangereux pour les enfants.

• Le produit ne doit pas être exposé à des températures extrêmes, à la lumière

directe du soleil, à des secousses intenses, à une humidité élevée, à l’eau, à des

gaz inammables, à des vapeurs et à des solvants.

• N’exposez pas le produit à des contraintes mécaniques.

• Manipulez le produit avec précaution. Les chocs, les coups et les chutes, même

de faible hauteur, peuvent endommager l’appareil.

• Respecter également les consignes de sécurité et les modes d'emploi des autres

appareils raccordés à l'appareil.

• Veillez à ce que les câbles utilisés ne soient ni écrasés, ni pliés ou endommagés

par des arêtes vives.

• Placez les câbles de façon à éviter que des personnes ne trébuchent dessus ou

n'y restent accrochées. Dans le cas contraire, vous courez un risque de blessures.

• Si une utilisation en toute sécurité ne peut plus être garantie, cessez d’utiliser le

produit et protégez-le contre toute utilisation accidentelle. Une utilisation en toute

sécurité n’est plus garantie si le produit :

- présente des traces de dommages visibles,

- ne fonctionne plus correctement,

- a été stocké pour une période prolongée dans des conditions défavorables,

- a été transporté dans des conditions très rudes.

• Adressez-vous à un technicien, si vous avez des doutes concernant le mode de

fonctionnement, la sécurité ou le branchement de l'appareil.

• Toute manipulation d’entretien, d’ajustement ou de réparation doit être effectuée

par des spécialistes ou un atelier spécialisé.

• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su

répondre, nous vous prions de vous adresser à notre service technique ou à un

expert.

Raccordement et mise en fonctionnement

Débranchez vos appareils de l'alimentation avant de les raccorder au commutateur

HDMI.

Considérez avec soin le choix du câble car il existe différents types de câble HDMI.

Demandez conseil à un technicien spécialisé en cas de doute.

a) 1 source → 2 appareils d’afchage

Une sortie de signal en parallèle sur les deux appareils d'afchage n'est pas

possible.

• Raccordez une source (p. ex. lecteur Blu-ray, lecteur DVD, console de jeux) via un câble

HDMI au port HDMI correspondant.

• Reliez deux appareils d'afchage (par ex. téléviseur, écran, projecteur) avec à chaque fois

un câble HDMI aux deux ports HDMI situés l'un à côté de l'autre.

• Branchez les appareils raccordés sur la prise de courant et démarrez la lecture.

• Basculez entre les appareils d'afchage en appuyant sur la touche située sur la partie

supérieure du commutateur HDMI. Chaque voyant à LED indique l'appareil d'afchage

sélectionné.

b) 2 sources → 1 appareil d’afchage

• Raccordez deux sources (p. ex. lecteur Blu-ray, lecteur DVD, console de jeux) à chaque

fois avec un câble HDMI aux deux ports HDMI situés l'un à côté de l'autre.

• Reliez un appareil d'afchage (par ex. téléviseur, écran, projecteur) via un câble HDMI au

port HDMI correspondant.

• Branchez les appareils raccordés sur la prise de courant et démarrez la lecture.

• Basculez entre les sources en appuyant sur la touche située sur la partie supérieure du

commutateur HDMI. Chaque voyant à LED indique la source sélectionnée.

Entretien et nettoyage

N'utilisez en aucun cas des produits de nettoyage agressifs, à base d'alcool ou

toute autre solution chimique, car ceux-ci pourraient attaquer le boîtier ou altérer le

fonctionnement.

• Avant le nettoyage, débranchez le produit des appareils connectés.

• Pour nettoyer le produit, utilisez un chiffon sec et non pelucheux. Ne laissez pas l'eau

pénétrer dans le boîtier.

• Lors du nettoyage, ne pas appuyer trop fort sur la surface an d'éviter les rayures.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être

éliminés avec les ordures ménagères. En n de vie, éliminez l’appareil conformément

aux dispositions légales en vigueur. Vous respectez ainsi les prescriptions légales et

contribuez à la protection de l'environnement.

Données techniques

Résolution gérée max. 3840 x 2160 px à 60 Hz ..........................

Conditions de service -15 à +50 ºC, 5–90 % d’humidité relative ...................

Conditions de stockage -20 à +60 ºC, 5 à 90 % d’humidité relative ................

Dimensions (l x h x P) 53,8 x 52,5 x 18 mm ...................

Poids 50 g .............................................

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimpri-

mer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.

Produktspecifikationer

Varumärke:	Speaka
Kategori:	Växla
Modell:	SP-BDS-120

Behöver du hjälp?

Om du behöver hjälp med Speaka SP-BDS-120 ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Växla Speaka Manualer

Speaka SP-BDS-120 Bruksanvisning

23 September 2024

Växla Manualer

Nyaste Växla Manualer

Kramer VS-48UHD Bruksanvisning

27 Oktober 2024

Intellinet 561341 Bruksanvisning

27 Oktober 2024

LevelOne IFP-0801 Bruksanvisning

22 Oktober 2024

LevelOne IES-0620 Bruksanvisning

22 Oktober 2024

LevelOne IGS-2105P Bruksanvisning

22 Oktober 2024

Atlona AT-OME-MS52W Bruksanvisning

19 Oktober 2024

Atlona AT-GAIN-M50-LZ Bruksanvisning

19 Oktober 2024

Powerfix PSSS 2 A1 Bruksanvisning

18 Oktober 2024

Atlona AT-OME-CS31-SA-HDBT Bruksanvisning

18 Oktober 2024

Atlona AT-OME-SW32 Bruksanvisning

18 Oktober 2024
