WARNUNG
Lebensgefahr durch elektrischen Schlag
oder Brand!
•
Montage ausschließlich von Elektrofachkraft
durchführen lassen!
•
Vor Montage/Demontage Netzspannung
freischalten!
Allgemeine Infos
• Der LED-Strahler entspricht EN 60598-1 bei
bestimmungsgemäßer Montage
• Gerät ist für die Wandmontage im Außenbe-
reich bestimmt
• Einzeln oder in Kombination mit theLeda B
Bewegungsmelder (9070760/9070761,
9070800/9070801) oder theLeda B Licht-
modul (9070762/9070763) erhältlich
• Entsorgung
LED-Strahler ordnungsgemäß entsorgen
(Elektronikschrott)
Technische Daten
Betriebsspannung: 230 V AC, +/–10 %, 50 Hz
Eigenverbrauch Licht Ein:
– theLeda B10L W: 9,7 W
– theLeda B20L W: 19,5 W
– theLeda B30L W: 27 W
– theLeda B50L W: 44 W
– theLeda B100L W: 92 W
Leistung LED (Lichtstrom):
– theLeda B10L W WH: 1200 lm
theLeda B10L W BK: 1170 lm
– theLeda B20L W WH: 2420 lm
theLeda B20L W BK: 2360 lm
– theLeda B30L W WH: 3480 lm
theLeda B30L W BK: 3340 lm
– theLeda B50L W WH: 5520 lm
theLeda B50L W BK: 5430 lm
– theLeda B100L W WH: 11440 lm
theLeda B100L W BK: 11250 lm
Lampentyp: LED 10 W, LED 20 W, 30 W, 50 W,
100 W (nicht dimmbar)
Schutzart: IP 65 nach EN 60598-1
Schutzklasse: I nach EN 60598-1
Betriebstemperatur: –20 °C … +40 °C
Montagehöhe: 2,5 m
Strahler drehbar: 360°
Dieses Produkt enthält eine Lichtquelle der
Energieefzienzklasse D.
Farbtemperatur: 3000 K
Masse/Abmessungen:
– theLeda B10L W: 0,4 kg/150 x 113 x 120 mm
– theLeda B20L W: 0,6 kg/201,5 x 147,5 x 136 mm
– theLeda B30L W: 0,9 kg/255,5 x 187,5 x 160 mm
– theLeda B50L W: 1,5 kg/325,5 x 237,5 x 188 mm
– theLeda B100L W: 2,2 kg/325,5 x 237,5 x 189 mm
!Nur zur Installation außerhalb des Handbe-
reichs vorgesehen.
!Hohe Temperatur!
Die Metallteile des Gerätes nicht berühren.
LLeuchtmittel ist nicht austauschbar.
Bei Defekt gesamte Leuchte ersetzen!
DE WARNING
Danger of death through electric shock
or re!
•
Installation should only be carried out by
professional electrician!
•
Disconnect the mains power supply prior to
installation and/or disassembly!
General information
• The LED spotlight conforms to EN 60598-1 if
correctly installed
• Device is suitable for wall mounting outdoors
• Available as a single unit or combined with the-
Leda B motion detector (9070760/9070761,
9070800/9070801) or theLeda B light module
(9070762/9070763)
• Disposal
Dispose of LED spotlight properly (electronic
waste)
Technical data
Operating voltage: 230 V AC +/– 10 %, 50 Hz
Consumption with light ON:
– theLeda B10L W: 9,7 W
– theLeda B20L W: 19,5 W
– theLeda B30L W: 27 W
– theLeda B50L W: 44 W
– theLeda B100L W: 92 W
LED output (luminousux):
– theLeda B10L W WH: 1200 lm
theLeda B10L W BK: 1170 lm
– theLeda B20L W WH: 2420 lm
theLeda B20L W BK: 2360 lm
– theLeda B30L W WH: 3480 lm
theLeda B30L W BK: 3340 lm
– theLeda B50L W WH: 5520 lm
theLeda B50L W BK: 5430 lm
– theLeda B100L W WH: 11440 lm
theLeda B100L W BK: 11250 lm
Lamp type: LED 10 W, 20 W, 30 W, 50 W, 100 W
(not dimming)
Protection rating: IP in accordance with 65
EN 60598-1
Protection class: I in accordance with
EN 60598-1
Operating temperature: –20 °C … +40 °C
Installation height: 2.5 m
Spotlights can be rotated by 360°
This product contains a light source of energy
efciency class D.
Colour temperature: 3000 K
Mass/dimensions:
– theLeda B10L W: 0,4 kg/150 x 113 x 120 mm
– theLeda B20L W: 0,6 kg/201,5 x 147,5 x 136 mm
– theLeda B30L W: 0,9 kg/255,5 x 187,5 x 160 mm
– theLeda B50L W: 1,5 kg/325,5 x 237,5 x 188 mm
– theLeda B100L W: 2,2 kg/325,5 x 237,5 x 189 mm
!Only intended for installation outside of
arm‘s reach.
!High temperature!
Do not touch the metal parts of the device.
LLamp cannot be replaced.
Replace entire spotlight if defective!
EN AVERTISSEMENT
Danger de mort, risque d‘électrocution et
d‘incendie!
• Le montage doit être effectué exclusivement
par un électricien spécialisé!
•
Désactiver la tension réseau avant le monta-
ge/ le démontage !
Informations générales
• Le projecteur à LED répond aux exigences de la
norme EN 60598-1 en cas de montage conforme
• L‘appareil est conçu pour le montage mural
en extérieur
• Disponible seul ou en combinaison avec
le détecteur de mouvement theLeda B
(9070760/9070761, 9070800/9070801)
ou le module d‘éclairage theLeda B
(9070762/9070763)
• Élimination : Éliminer le projecteur à LED de
manière conforme (déchets électroniques)
Caractéristiques techniques
Tension de service : 230 V CA +/–10 %, 50 Hz
Consommation propre lumière allumée :
– theLeda B10L W: 9,7 W
– theLeda B20L W: 19,5 W
– theLeda B30L W: 27 W
– theLeda B50L W: 44 W
– theLeda B100L W: 92 W
Puissance LED (ux lumineux) :
– theLeda B10L W WH: 1200 lm
theLeda B10L W BK: 1170 lm
– theLeda B20L W WH: 2420 lm
theLeda B20L W BK: 2360 lm
– theLeda B30L W WH: 3480 lm
theLeda B30L W BK: 3340 lm
– theLeda B50L W WH: 5520 lm
theLeda B50L W BK: 5430 lm
– theLeda B100L W WH: 11440 lm
theLeda B100L W BK: 11250 lm
Type de lampe : LED 10 W, 20 W, 30 W, 50 W,
100 W (non variable)
Indice de protection : IP 65 selon EN 60598-1
Classe de protection : I selon EN 60598-1
Température de service : –20 °C … +40 °C
Hauteur de montage : 2,5 m
Projecteur pivotable vers 360°
Ce produit contient une source lumineuse pré-
sentant une classe d‘efcacité énergétique D.
Température de couleur : 3 000 K
Masse / dimensions :
– theLeda B10L W: 0,4 kg/150 x 113 x 120 mm
– theLeda B20L W: 0,6 kg/201,5 x 147,5 x 136 mm
– theLeda B30L W: 0,9 kg/255,5 x 187,5 x 160 mm
– theLeda B50L W: 1,5 kg/325,5 x 237,5 x 188 mm
– theLeda B100L W: 2,2 kg/325,5 x 237,5 x 189 mm
!L‘appareil est conçu pour le montage mural
en extérieur.
!Température élevée !
Ne pas toucher les pièces métalliques de
l‘appareil.
LLa lampe électrique n‘est pas remplaçable.
En cas de défaut, remplacer tout le luminaire !
.
FR AVVERTIMENTO
Pericolo di morte per scosse elettriche o incendio!
•
Il montaggio deve essere eseguito esclusi-
vamente da parte di un elettroinstallatore
specializzato!
•
Prima del montaggio o dello smontaggio
scollegare la tensione di rete!
Informazioni generali
• Il faro LED soddisfa i requisiti della norma
EN 60598-1 per montaggio conforme
• L‘apparecchio è destinato al montaggio alla
parete esterna
• Disponibile da solo o combinato con rivelatore
di movimento theLeda B (9070760/9070761,
9070800/9070801) o modulo luce theLeda B
(9070762/9070763)
• Smaltimento
Smaltire il fare LED in conformità delle nor-
mative (riuti elettronici)
Dati tecnici
Tensione d‘esercizio: 230 V AC +/–10 %, 50 Hz
Autoconsumo luce ON:
– theLeda B10L W: 9,7 W
– theLeda B20L W: 19,5 W
– theLeda B30L W: 27 W
– theLeda B50L W: 44 W
– theLeda B100L W: 92 W
Potenza LED (usso luminoso):
– theLeda B10L W WH: 1200 lm
theLeda B10L W BK: 1170 lm
– theLeda B20L W WH: 2420 lm
theLeda B20L W BK: 2360 lm
– theLeda B30L W WH: 3480 lm
theLeda B30L W BK: 3340 lm
– theLeda B50L W WH: 5520 lm
theLeda B50L W BK: 5430 lm
– theLeda B100L W WH: 11440 lm
theLeda B100L W BK: 11250 lm
Tipo di lampada: LED 10 W, 20 W, 30 W, 50 W,
100 W (non regolabile)
Tipo di protezione: IP 65 secondo EN 60598-1
Classe di protezione: I secondo EN 60598-1
Temperatura d‘esercizio: –20 °C … +40 °C
Altezza di montaggio: 2,5 m
Inclinazione del faro: 360°
Questo prodotto contiene una fonte di luce
della Classe di efcienza energetica D.
Temperatura di colore: 3000 K
Massa/dimensioni:
– theLeda B10L W: 0,4 kg/150 x 113 x 120 mm
– theLeda B20L W: 0,6 kg/201,5 x 147,5 x 136 mm
– theLeda B30L W: 0,9 kg/255,5 x 187,5 x 160 mm
– theLeda B50L W: 1,5 kg/325,5 x 237,5 x 188 mm
– theLeda B100L W: 2,2 kg/325,5 x 237,5 x 189 mm
!L‘apparecchio è destinato al montaggio alla
parete esterna.
!Temperatura elevata! Non toccare le parti in
metallo dell‘apparecchio.
LMezzo d‘illuminazione non sostituibile.
In caso di difetti sostituire tutta la lampada!
IT ADVERTENCIA
¡Peligro de muerte por descarga elétrica o
incendio!
•
¡El montaje debe ser llevado a cabo exclusiva-
mente por un electricista profesional!
•
¡Desconecte la tensión de red, antes de proce-
der al montaje o desmontaje!
Información general
• El foco LED se ajusta a la norma EN 60598-1
si el montaje se efectúa conforme a lo previsto
• El aparato está diseñado para el montaje
mural en el exterior
• Disponible por separado o en combinación con
detector de movimiento theLeda B (9070760/
9070761, 9070800/9070801) o módulo de
luz theLeda B (9070762/9070763)
• Eliminación de residuos
Desechar el foco LED correctamente (chatarra
electrónica)
Datos técnicos
Tensión de régimen: 230 V CA +/–10 %, 50 Hz
Consumo propio con la luz encendida:
– theLeda B10L W: 9,7 W
– theLeda B20L W: 19,5 W
– theLeda B30L W: 27 W
– theLeda B50L W: 44 W
– theLeda B100L W: 92 W
Potencia del LED (corriente de alumbrado):
– theLeda B10L W WH: 1200 lm
theLeda B10L W BK: 1170 lm
– theLeda B20L W WH: 2420 lm
theLeda B20L W BK: 2360 lm
– theLeda B30L W WH: 3480 lm
theLeda B30L W BK: 3340 lm
– theLeda B50L W WH: 5520 lm
theLeda B50L W BK: 5430 lm
– theLeda B100L W WH: 11440 lm
theLeda B100L W BK: 11250 lm
Tipo de lámpara: LED 10 W, 20 W, 30 W, 50 W,
100 W (no regulable)
Grado de protección: IP 65 según EN 60598-1
Clase de protección: I según EN 60598-1
Temperatura de funcionamiento:
–20 °C … +40 °C
Altura de montaje: 2,5 m
Foco basculante hacia 360°
Este producto incluye una fuente luminosa de
la clase de eciencia energética D.
Temperatura de color: 3.000 K
Masa/dimensiones:
– theLeda B10L W: 0,4 kg/150 x 113 x 120 mm
– theLeda B20L W: 0,6 kg/201,5 x 147,5 x 136 mm
– theLeda B30L W: 0,9 kg/255,5 x 187,5 x 160 mm
– theLeda B50L W: 1,5 kg/325,5 x 237,5 x 188 mm
– theLeda B100L W: 2,2 kg/325,5 x 237,5 x 189 mm
!El aparato está diseñado para el montaje
mural en el exterior.
!¡Temperatura elevada!
No tocar las partes metálicas del aparato.
LLa bombilla no se puede sustituir. ¡En caso
de avería se deberá cambiar toda la lámpara!
ES ATENÇÃO
Perigo de morte por choque eléctrico ou
incêndio!
•
A montagem deve ser efectuada apenas por
um electricista especializado!
•
Antes da montagem/desmontagem activar a
tensão de rede!
Informações gerais
• O foco LED está em conformidade com a
EN 60598-1, em caso de montagem correcta
• O aparelho destina-se à montagem na pare-
de da área exterior
• Disponível individualmente ou em com-
binação com detetor de movimento theLeda B
(9070760/9070761, 9070800/9070801) ou
módulo de luz theLeda B (9070762/9070763)
• Eliminação
Eliminar o foco LED correctamente (resíduos
electrónicos)
Dados técnicos
Tensão de modo de operação: 230 V CA +/–10 %,
50 Hz
Consumo próprio Luz Ligada:
– theLeda B10L W: 9,7 W
– theLeda B20L W: 19,5 W
– theLeda B30L W: 27 W
– theLeda B50L W: 44 W
– theLeda B100L W: 92 W
Potência LED (uxo luminoso):
– theLeda B10L W WH: 1200 lm
theLeda B10L W BK: 1170 lm
– theLeda B20L W WH: 2420 lm
theLeda B20L W BK: 2360 lm
– theLeda B30L W WH: 3480 lm
theLeda B30L W BK: 3340 lm
– theLeda B50L W WH: 5520 lm
theLeda B50L W BK: 5430 lm
– theLeda B100L W WH: 11440 lm
theLeda B100L W BK: 11250 lm
Tipo de lâmpada: LED 10 W, 20 W, 30 W, 50 W,
100 W (intensidade da luz não regulável)
Tipo de protecção: IP conforme a EN 60598-165
Classe de protecção: I conforme a EN 60598-1
Temperatura operacional: –20 °C … +40 °C
Altura de montagem: 2,5 m
Foco rotativo rotativo para 360°
Este produto contém uma fonte de luz da clas-
se de eciência energética D.
Temperatura da cor: 3000 K
Massa/dimensões:
– theLeda B10L W: 0,4 kg/150 x 113 x 120 mm
– theLeda B20L W: 0,6 kg/201,5 x 147,5 x 136 mm
– theLeda B30L W: 0,9 kg/255,5 x 187,5 x 160 mm
– theLeda B50L W: 1,5 kg/325,5 x 237,5 x 188 mm
– theLeda B100L W: 2,2 kg/325,5 x 237,5 x 189 mm
!O aparelho destina-se à montagem na pare-
de da área exterior.
!Temperatura alta! Não tocar nas
peças metálicas do aparelho.
LA lâmpada não é substituível. Substituir
todas as luzes, em caso de defeito!
PT
Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | info@theben.de | www.theben.de 307440 02 21.09.2021
theLeda B10L W WH 1020690
theLeda B10L W BK 1020691
theLeda B20L W WH 1020692
theLeda B20L W BK 1020693
theLeda B30L W WH 1020694
theLeda B30L W BK 1020695
theLeda B50L W WH 1020696
theLeda B50L W BK 1020697
theLeda B100L W WH 1020698
theLeda B100L W BK 1020699
Bestimmungsgemäße Verwendung
• für Eingänge, Garagen, Gärten, Parks,
Korridore etc.
•
unter normalen Umgebungsbedingungen
verwenden
•
LED-Strahler dient zur Beleuchtung (nicht
dimmbar)
Montage und
Anschluss
!Gerät mit einem vorgeschalteten Leitungs-
schutzschalter Typ B oder C (EN 60898-1)
von max. 10 A absichern (bei Verwendung
von 9070760-9070763, 9070800-9070801).
¾Montagehöhe von 2,5 m beachten
¾ Spannung freischalten
¾Markierungen für die Löcher anbringen und
Löcher bohren
¾Montagebügel festschrauben
¾Leitung durch die Dichtung des Sockels
führen
¾LED-Strahler auf den Montagebügel setzen
¾Zugentlastung anbringen und festdrehen
¾Einzeladern an der entsprechenden Klemme
anschließen
¾Sockel auf LED-Strahler stecken
¾Schrauben festdrehen
¾LED-Strahler mit Netz verbinden

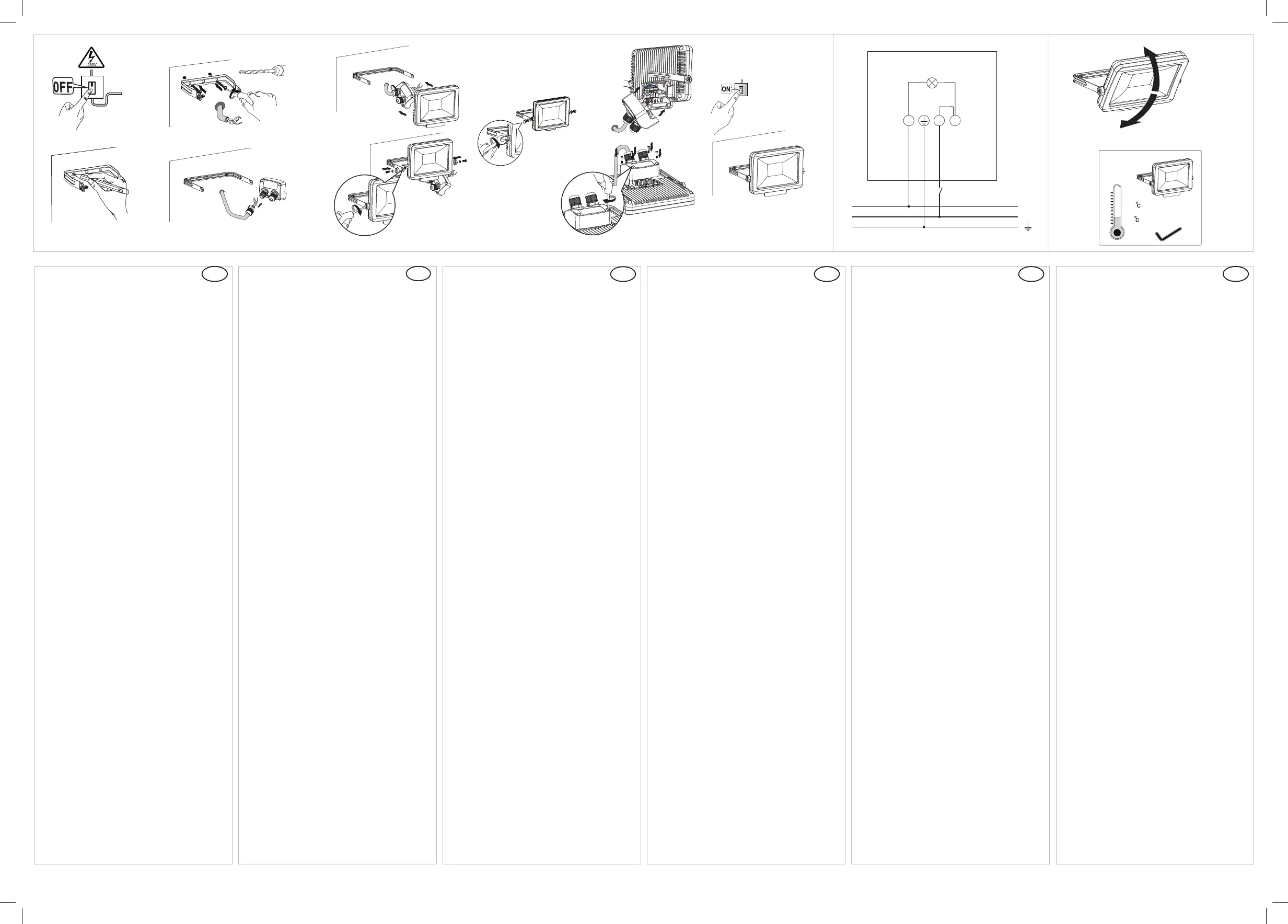

Ausrichtung
¾siehe Abbildung
Designated Use
• For entrances, garages, gardens, parks,
corridors, etc.
• For use in normal ambient conditions
• LED spotlight is used for lighting (not dim-
mable)
Installation and
Connection
!Secure device with an upstream type B or
type C circuit breaker (EN 60898-1) with a
maximum of 10 A (when using 9070760-
9070763, 9070800-9070801).
¾Observe installation height of 2.5 m
¾ Disconnect from mains
¾ Make marks for the holes and drill holes
¾ Tighten the mounting bar
¾ Feed cable through the seal of the base
¾Place the LED spotlight on the mounting
bar
¾ Fix and tighten cord grip
¾Connect the individual wires to the appropri-
ate terminal
¾ Place the cover on the LED spotlight
¾Tighten screws
¾ Connect LED spotlight to mains
Adjustment
¾see diagram
Utilisation conforme à l‘usage prévu
• Pour les entrées, garages, jardins, parcs,
couloirs, etc.
• À utiliser dans des conditions ambiantes
normales
• Le projecteur à LED sert à l‘éclairage (non
variable)
Montage et
raccordement
!Sécuriser l‘appareil avec un disjoncteur diffé-
rentiel de type B ou C (EN 60898-1) de 10 A
max., installé en amont (en cas d‘utilisation
de 9070760-9070763, 9070800-9070801).
¾Respecter une hauteur de montage de 2,5 m
¾ Couper la tension
¾Reporter les marquages pour les trous et
percer
¾ Visser le support de montage
¾Faire passer le câble à travers le joint
d‘étanchéité du socle
¾Placer le projecteur à LED sur le support de
montage
¾Poser et serrer la décharge de traction
¾Raccorder chaque conducteur à la borne
correspondante
¾ Encher le cache du projecteur à LED
¾ Serrer les vis
¾Raccorder le projecteur à LED au réseau
Orientation
¾voir g.
Uso conforme
• Per ingressi, garage, giardini, parchi,
corridoi etc.
• Utilizzare solo in condizioni ambientali nor-
mali
• Il faro LED serve per l‘illuminazione (non
dimmerabile)
Montaggio e
collegamento
!Assicurare il dispositivo con un interruttore
automatico installato a monte tipo B o C
(EN 60898-1) di max. 10 A (in caso di
utilizzo di 9070760-9070763, 9070800-
9070801).
¾Osservare l‘altezza di montaggio di 2,5 m
¾ Disattivare la tensione
¾Riportare i segni per i fori e forare
¾Serrare la staffa di montaggio
¾Condurre il cavo attraverso la guarnizione del
basamento
¾Posizionare il faro LED sulla staffa di
montaggio
¾Applicare e stringere lo scarico di trazione
¾Collegare i singoli conduttori al rispettivo
morsetto
¾Innestare la copertura al faro LED
¾Serrare le viti
¾Collegare il faro LED alla rete
Orientamento
¾vedi g.
Uso previsto
• Indicado para entradas, garajes, jardines,
parques, pasillos, etc.
• Utilizar en condiciones ambientales normales
• El foco LED se utiliza como iluminación (no
regulable)
Montaje y
conexión
!Proteger el aparato con un interruptor de po-
tencia preconectado tipo B o C (EN 60898-1) de
máx. 10 A (en caso de utilización de 9070760-
9070763, 9070800-9070801).
• Tener en cuenta una altura de montaje de
2,5 m
• Desconectar la tensión
• Marcar la posición de los agujeros y perforar
• Atornillar el arco de montaje
• Pasar el cable a través de la junta de la
base
• Colocar el foco LED en el arco de montaje
• Colocar y apretar la descarga de tracción
• Conectar cada conductor al borne correspon-
diente
• Colocar la tapa en el foco LED
• Apretar los tornillos
• Conectar el foco LED a la red eléctrica
Orientación
• véade g.
Utilização correcta
• Para entradas, garagens, jardins, corredores,
parques etc.
• Utilizar em condições ambientais normais
• O foco LED serve para iluminação (não re-
gulável)
Montagem e
ligação
!Proteger o aparelho com um disjuntor
pré-conectado tipo B ou C (EN 60898-1)
de no máx. 10 A (em caso de utilização de
9070760-9070763, 9070800-9070801).
• Ter em atenção a altura de montagem de
2,5m
• Desligar tensão
• Colocar as marcas para os buracos e perfurar
buracos
• Aparafusar o suporte de montagem
• Passar o cabo através da vedação do
casquilho
• Colocar o foco LED no suporte de montagem
• Colocar e apertar a protecção contra carga
• Ligar os condutores simples nos respectivos
terminais
• Inserir a cobertura do foco LED
• Apertar os parafusos
• Ligar o foco LED à rede
Alinhamento
• ver g.
DE EN FR IT ES PT
N L
N
L
L1 360º turn through
U-Bracket
-20
+40
10
20
30
40
50
60
theLeda B100L
 
Ø 6 mm (B10L/B20L)
Ø 7 mm (B30L/B50L/B100L)
Hotline Theben:
J +49 7474 692-369
WAARSCHUWING
Levensgevaar door elektrische schokken of
brand!
•
Montage uitsluitend door een elektromonteur
laten uitvoeren!
•
Vóór montage/demontage netspanning
vrijschakelen
Allgemene info
• De LED-straler voldoet aan EN 60598-1 bij
voorgeschreven montage
• Apparaat is voor wandmontage buiten bedoeld
• Apart of in combinatie met theLeda B
bewegingsmelder (9070760/9070761,
9070800/9070801) of theLeda B lichtmodu-
le (9070762/9070763) verkrijgbaar
• Afvoer
Voer de LED-straler met het elektronisch
afval af
Technische gegevens
Bedrijfsspanning: 230 V AC +/–10 %, 50 Hz
Eigen verbruik Licht AAN:
– theLeda B10L W: 9,7 W
– theLeda B20L W: 19,5 W
– theLeda B30L W: 27 W
– theLeda B50L W: 44 W
– theLeda B100L W: 92 W
Vermogen LED (lichtstroom):
– theLeda B10L W WH: 1200 lm
theLeda B10L W BK: 1170 lm
– theLeda B20L W WH: 2420 lm
theLeda B20L W BK: 2360 lm
– theLeda B30L W WH: 3480 lm
theLeda B30L W BK: 3340 lm
– theLeda B50L W WH: 5520 lm
theLeda B50L W BK: 5430 lm
– theLeda B100L W WH: 11440 lm
theLeda B100L W BK: 11250 lm
Lamptype: LED 10 W, 20 W, 30 W, 50 W, 100 W
(niet dimbaar)
Beschermingsgraad: IP 65 volgens EN 60598-1
Beschermingsklasse: I volgens EN 60598-1
Bedrijfstemperatuur: –20 °C … +40 °C
Montagehoogte: 2,5 m
Straler draaibaar: 360°
Dit product bevat een lichtbron van energie-
efciëntieklasse D.
Kleurtemperatuur: 3000 K
Masse/afmetingen:
– theLeda B10L W: 0,4 kg/150 x 113 x 120 mm
– theLeda B20L W: 0,6 kg/201,5 x 147,5 x 136 mm
– theLeda B30L W: 0,9 kg/255,5 x 187,5 x 160 mm
– theLeda B50L W: 1,5 kg/325,5 x 237,5 x 188 mm
– theLeda B100L W: 2,2 kg/325,5 x 237,5 x 189 mm
!Alleen bestemd voor de installatie buiten
handbereik.
!Hoge temperatuur! De metalen delen van het
apparaat niet aanraken.
LLamp kan niet worden vervangen.
Indien defect, de hele lamp vervangen!
NL ADVARSEL
Livsfare på grund af elektrisk stød eller
brand!
•
Monteringen må udelukkende udføres af en
el-installatør!
•
Kobl spændingen fra før montering/afmonte-
ring!
Generelle informationer
• LED-stråleren opfylder EN 60598-1 ved
bestemmelsesmæssig montering
• Apparatet er beregnet til udendørs vægmon-
tering
• Kan fås enkeltvis eller i kombination med the-
Leda B bevægelsesmelder (9070760/9070761,
9070800/9070801) eller theLeda B lysmodul
(9070762/9070763)
• Bortskaffelse
Bortskaf LED-spotten efter forskrifterne
(elektronisk skrot)
Tekniske data
Driftsspænding: 230 V AC +/–10 %, 50 Hz
Egenforbrug lys tændt:
– theLeda B10L W: 9,7 W
– theLeda B20L W: 19,5 W
– theLeda B30L W: 27 W
– theLeda B50L W: 44 W
– theLeda B100L W: 92 W
Effekt LED (lysstrøm):
– theLeda B10L W WH: 1200 lm
theLeda B10L W BK: 1170 lm
– theLeda B20L W WH: 2420 lm
theLeda B20L W BK: 2360 lm
– theLeda B30L W WH: 3480 lm
theLeda B30L W BK: 3340 lm
– theLeda B50L W WH: 5520 lm
theLeda B50L W BK: 5430 lm
– theLeda B100L W WH: 11440 lm
theLeda B100L W BK: 11250 lm
Lampetype: LED 10 W, 20 W, 30 W, 50 W, 100 W
(kan ikke dæmpes)
Beskyttelsesart: IP 65 efter EN 60598-1
Beskyttelsesklasse: I efter EN 60598-1
Driftstemperatur: –20 °C … +40 °C
Monteringshøjde: 2,5 m
Drejelig stråler: 360°
Dette produkt indeholder en lyskilde af energi-
effektivitetsklasse D.
Farvetemperatur: 3000 K
Masse/lygtens mål:
– theLeda B10L W: 0,4 kg/150 x 113 x 120 mm
– theLeda B20L W: 0,6 kg/201,5 x 147,5 x 136 mm
– theLeda B30L W: 0,9 kg/255,5 x 187,5 x 160 mm
– theLeda B50L W: 1,5 kg/325,5 x 237,5 x 188 mm
– theLeda B100L W: 2,2 kg/325,5 x 237,5 x 189 mm
!Kun beregnet til installation uden for områ-
det, som dækkes af armens rækkevidde.
!Høj temperatur! Rør ikke ved
apparatets metaldele.
LLyskilden kan ikke udskiftes.
I tilfælde af en defekt skal hele lampen
udskiftes!
DA VARNING
Livsfara p.g.a. risk för elektriska stötar eller
brand!
•
Montering får endast utföras av behörig elek-
triker!
•
Koppla från strömmen innan montering/
demontering!
Allmän info
• LED-strålkastaren överensstämmer med
EN 60598-1 vid montering enligt bestäm-
melserna
• Indikatorn är endast avsedd för väggmonte-
ring utomhus
• Tillgänglig som enskild eller i kombination med
theLeda B rörelsedetektor (9070760/9070761,
9070800/9070801) eller theLeda B ljusmodul
(9070762/9070763)
• Kassering
Kassera LED-strålkastaren enligt gällande
regler (elektronikskrot)
Tekniska data
Driftspänning: 230 V AC +/–10 %, 50 Hz
Egenförbrukning påslagen lampa:
– theLeda B10L W: 9,7 W
– theLeda B20L W: 19,5 W
– theLeda B30L W: 27 W
– theLeda B50L W: 44 W
– theLeda B100L W: 92 W
Effekt LED (ljusöde):
– theLeda B10L W WH: 1200 lm
theLeda B10L W BK: 1170 lm
– theLeda B20L W WH: 2420 lm
theLeda B20L W BK: 2360 lm
– theLeda B30L W WH: 3480 lm
theLeda B30L W BK: 3340 lm
– theLeda B50L W WH: 5520 lm
theLeda B50L W BK: 5430 lm
– theLeda B100L W WH: 11440 lm
theLeda B100L W BK: 11250 lm
Lamptyp: LED 10 W, 20 W, 30 W, 50 W, 100 W
(ej dimbar)
Kapslingsklass: IP 65 enligt EN 60598-1
Kapslingsklass: I enligt EN 60598-1
Driftstemperatur: –20 °C till +40 °C
Monteringshöjd: 2,5 m
Strålkastaren kan vridas: 360°
Denna produkt innehåller en ljuskälla i energi-
klass D.
Färgtemperatur: 3000 K
Massa/strålkastarens mått:
– theLeda B10L W: 0,4 kg/150 x 113 x 120 mm
– theLeda B20L W: 0,6 kg/201,5 x 147,5 x 136 mm
– theLeda B30L W: 0,9 kg/255,5 x 187,5 x 160 mm
– theLeda B50L W: 1,5 kg/325,5 x 237,5 x 188 mm
– theLeda B100L W: 2,2 kg/325,5 x 237,5 x 189 mm
!Endast avsedd för installation utanför arm-
räckvidden.
!Hög temperatur! Rör inte strålkastarens
metalldelar.
LLampan går inte att byta. Om lampan slutar
fungera ska hela strålkastaren bytas ut!
SV VAROITUS
Sähköiskun tai palon aiheuttama hengenvaara!
•
Asennuksen saa suorittaa vain sähköalan
ammattilainen!
•
Ennen asennusta/purkua on verkkojännite
kytkettävä pois päältä!
Yleistä tietoa
• LED-säteilijä vastaa normia EN 60598-1
asianmukaisesti asennettuna
• Laite on suunniteltu asennettavaksi
ulkoseinään
• Saatavana sellaisenaan tai theLeda B
liiketunnistimella (9070760/9070761,
9070800/9070801) tai theLeda B valomodu-
ulilla (9070762/9070763) varustettuna
• Hävittäminen
Hävitä LED-säteilijä asianmukaisesti
(elektroniikkajätteet)
Tekniset tiedot
Käyttöjännite: 230 V AC +/–10 %, 50 Hz
Ominaiskulutus valo päällä:
– theLeda B10L W: 9,7 W
– theLeda B20L W: 19,5 W
– theLeda B30L W: 27 W
– theLeda B50L W: 44 W
– theLeda B100L W: 92 W
Teho LED (valovirta):
– theLeda B10L W WH: 1200 lm
theLeda B10L W BK: 1170 lm
– theLeda B20L W WH: 2420 lm
theLeda B20L W BK: 2360 lm
– theLeda B30L W WH: 3480 lm
theLeda B30L W BK: 3340 lm
– theLeda B50L W WH: 5520 lm
theLeda B50L W BK: 5430 lm
– theLeda B100L W WH: 11440 lm
theLeda B100L W BK: 11250 lm
Lampputyyppi: LED 10 W, 20 W, 30 W, 50 W, 100 W
(ei himmennettävä)
Suojausluokka: IP 65 (EN 60598-1)
Suojausluokka: I, EN 60598-1
Käyttölämpötila: –20 °C … +40 °C
Asennuskorkeus: 2,5 m
Spotlight pyöritettävissä: 360°
Tämä tuote sisältää energiatehokkuusluokan D
valonlähteen.
Värilämpötila: 3000 K
Massa/valaisimen mitat:
– theLeda B10L W: 0,4 kg/150 x 113 x 120 mm
– theLeda B20L W: 0,6 kg/201,5 x 147,5 x 136 mm
– theLeda B30L W: 0,9 kg/255,5 x 187,5 x 160 mm
– theLeda B50L W: 1,5 kg/325,5 x 237,5 x 188 mm
– theLeda B100L W: 2,2 kg/325,5 x 237,5 x 189 mm
!Suunniteltu asennettavaksi vain käden
ulottuvuusalueen ulkopuolelle.
!Korkeat lämpötilat! Älä koske
laitteen metalliosia.
LValonlähdettä ei voi vaihtaa.
Sen vaurioituessa koko laite on vaihdettava!
FI ADVARSEL
Livsfare på grunn av elektrisk støt eller brann!
•
Montasje må kun utføres av autorisert elektro-
installatør!
•
Koble fra strømmen før montering/demonte-
ring!
Generell informasjon
• LED-lampen er i henhold til EN 60598-1 ved
korrekt montasje
• Apparatet skal monteres på en vegg utendørs
• Kan fås enkeltvis eller i kombinas-
jon med theLeda B bevegelsesmelder
(9070760/9070761, 9070800/9070801) el-
ler theLeda B lysmodul (9070762/9070763)
• Deponering
Deponer LED-lampen forksriftsmessig
(elektronisk avfall)
Tekniske data
Driftsspenning: 230 V AC +/–10 %, 50 Hz
Egenforbruk lys på:
– theLeda B10L W: 9,7 W
– theLeda B20L W: 19,5 W
– theLeda B30L W: 27 W
– theLeda B50L W: 44 W
– theLeda B100L W: 92 W
Effekt LED (lysstrøm):
– theLeda B10L W WH: 1200 lm
theLeda B10L W BK: 1170 lm
– theLeda B20L W WH: 2420 lm
theLeda B20L W BK: 2360 lm
– theLeda B30L W WH: 3480 lm
theLeda B30L W BK: 3340 lm
– theLeda B50L W WH: 5520 lm
theLeda B50L W BK: 5430 lm
– theLeda B100L W WH: 11440 lm
theLeda B100L W BK: 11250 lm
Lampetype: LED 10 W, 20 W, 30 W, 50 W, 100 W
(ikke dimmbar)
Kapslingsgrad: IP 65 iht. EN 60598-1
Beskyttelsesklasse: I iht. EN 60598-1
Driftstemperatur: –20 °C … +40 °C
Monteringshøyde: 2,5 m
Sensorhode dreibart: 360°
Dette produktet inneholder en lyskilde med
energiklasse D.
Fargetemperatur: 3000 K
Masse/mål på lyskasteren:
– theLeda B10L W: 0,4 kg/150 x 113 x 120 mm
– theLeda B20L W: 0,6 kg/201,5 x 147,5 x 136 mm
– theLeda B30L W: 0,9 kg/255,5 x 187,5 x 160 mm
– theLeda B50L W: 1,5 kg/325,5 x 237,5 x 188 mm
– theLeda B100L W: 2,2 kg/325,5 x 237,5 x 189 mm
!Kun tiltenkt for montering utenfor hånd-
rekkevidde.
!Høy temperatur! Ikke berør
metalldelene på apparatet.
LLyspæren kan ikke byttes. Ved feil må alle
lampene byttes!
NO UPOZORNĚNÍ
Ohrožení života v důsledku úrazu elektrickým
proudem nebo požáru!
•
Montáž si nechejte provést výhradnĕ od-
borným pracovníkem pro elektrická zařízení!
•
Před montáží/demontáží odpojte síťové
napětí!
Obecné informace
• Zářič LED splňuje při odpovídající montáži
normu EN 60598-1
• Zařízení je určeno k montáži na stěnu ve
venkovních prostorách
• K dostání samostatně nebo v kombinaci s pohy-
bovým čidlem theLeda B (9070760/9070761,
9070800/9070801) nebo světelným modulem
theLeda B (9070762/9070763)
• Likvidace
Zářič LED řádně zlikvidujte (elektronický šrot)
Technické údaje
Provozní napětí: 230 V AC +/–10 %, 50 Hz
Vlastní spotřeba při zapnutém světle:
– theLeda B10L W: 9,7 W
– theLeda B20L W: 19,5 W
– theLeda B30L W: 27 W
– theLeda B50L W: 44 W
– theLeda B100L W: 92 W
Výkon LED (světelný tok):
– theLeda B10L W WH: 1200 lm
theLeda B10L W BK: 1170 lm
– theLeda B20L W WH: 2420 lm
theLeda B20L W BK: 2360 lm
– theLeda B30L W WH: 3480 lm
theLeda B30L W BK: 3340 lm
– theLeda B50L W WH: 5520 lm
theLeda B50L W BK: 5430 lm
– theLeda B100L W WH: 11440 lm
theLeda B100L W BK: 11250 lm
Typ žárovek: LED 10 W, 20 W, 30 W, 50 W, 100 W
(bez stmívání)
Druh krytí: IP 65 podle normy EN 60598-1
Třída ochrany: I podle normy EN 60598-1
Provozní teplota: –20 °C … +40 °C
Montážní výška: 2,5 m
Zářič lze: otočný o 360°
Tento výrobek obsahuje zdroj světla třídy ener-
getické účinnosti D.
Teplota barvy: 3000 K
Hmotnost/rozměry světlometu:
– theLeda B10L W: 0,4 kg/150 x 113 x 120 mm
– theLeda B20L W: 0,6 kg/201,5 x 147,5 x 136 mm
– theLeda B30L W: 0,9 kg/255,5 x 187,5 x 160 mm
– theLeda B50L W: 1,5 kg/325,5 x 237,5 x 188 mm
– theLeda B100L W: 2,2 kg/325,5 x 237,5 x 189 mm
!Není určen k instalaci mimo dosah rukou.
!Vysoká teplota! Nedotýkejte se kovových
částí zařízení.
LOsvětlovací těleso nelze měnit.
V případě závady vyměňte celé světlo!
CS
Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | info@theben.de | www.theben.de 307440 02 21.09.2021
theLeda B10L W WH 1020690
theLeda B10L W BK 1020691
theLeda B20L W WH 1020692
theLeda B20L W BK 1020693
theLeda B30L W WH 1020694
theLeda B30L W BK 1020695
theLeda B50L W WH 1020696
theLeda B50L W BK 1020697
theLeda B100L W WH 1020698
theLeda B100L W BK 1020699

Produktspecifikationer

Varumärke: Theben
Kategori: Lampa
Modell: theLeda B100L W WH

Behöver du hjälp?

Om du behöver hjälp med Theben theLeda B100L W WH ställ en fråga nedan och andra användare kommer att svara dig


Lampa Theben Manualer

Theben

Theben theLeda S17-100 Bruksanvisning

22 September 2024
Theben

Theben theLeda B100L W WH Bruksanvisning

22 September 2024
Theben

Theben theLeda B50L Bruksanvisning

22 September 2024
Theben

Theben theLeda S20 Bruksanvisning

22 September 2024
Theben

Theben theLeda D UD AL Bruksanvisning

22 September 2024
Theben

Theben theLeda D UDL AL Bruksanvisning

22 September 2024

Lampa Manualer

Nyaste Lampa Manualer

Hensel

Hensel Expert D 500 Bruksanvisning

26 Oktober 2024
IKEA

IKEA NYFORS 103.031.10 Bruksanvisning

26 Oktober 2024
IKEA

IKEA VÅGHÖJD 705.204.36 Bruksanvisning

26 Oktober 2024
Philips

Philips LPL72X1 Bruksanvisning

24 Oktober 2024
IKEA

IKEA SKINA Bruksanvisning

24 Oktober 2024
Philips

Philips PEN20 Bruksanvisning

24 Oktober 2024
ET2

ET2 Picolo E22271-75PC Bruksanvisning

23 Oktober 2024
Crystorama

Crystorama Hampton 5623-AB Bruksanvisning

23 Oktober 2024
Crystorama

Crystorama Sterling 7584-DT Bruksanvisning

23 Oktober 2024
Crystorama

Crystorama Westwood 2256-PN Bruksanvisning

23 Oktober 2024
