Montage- und Betriebsanleitung
Edelstahl-Säulengrill
Instructions de montage et mode d’emploi
Barbecue à colonne en acier fin
Montage-instructies en gebruiksaanwijzing
Kolomgrill van roestvrij staal
Monterings- og driftsvejledning
Søjlegrill i rustfrit stål
TCES 475
D
2
Bevor Sie mit dem Zusammenbau des Grills
beginnen, lesen Sie die Anleitung mit den Montage-
Hinweisen und Sicherheits-Hinweisen sorgfältig
durch.
Die Montage ist relativ einfach und erfordert keine
besonderen Kenntnisse. Als Hilfswerkzeug brauchen
Sie einen Gabelschlüssel SW 7 + 8.
Hinweis:
Bevor Sie die einzelnen Bauteile
zusammenbauen, ziehen Sie unbedingt die PE-
Schutzfolie ab. Heizen Sie den Grill nicht, wenn
die Schutzfolie noch auf den Teilen ist. Ziehen
Sie auch die beiden Schutzschläuche vom
Grillgitter ab.
1. Sicherheitshinweise:
Stellen Sie den Grill zum Grillen nur auf einen
ebenen und festen Untergrund.
Achten Sie darauf, dass im Umfeld von 1,5 - 2 m
keine brennbaren Teile und Materialien
vorhanden sind.
Grillgerät nur zur Verwendung im Freien.
Nicht in geschlossenen oder überdachten
Räumen grillen.
Grill nicht im warmen Zustand transportieren.
Grill wird an verschiedenen Stellen sehr heiss,
Grillhandschuhe zum Grillen verwenden!
Kinder und Haustiere vom heissen Grill
fernhalten.
Achtung!
Zum Anzünden und Wiederanzünden darf kein
Spiritus, Benzin oder ähnliche Flüssigkeiten
verwendet werden. Zum Anzünden nur Grill-
Anzündwürfel oder Grillanzünder verwenden.
Als Brennstoff nur Grill-Holzkohle oder Grill-
Briketts verwenden.
2. Montage:
Befestigen Sie die Lüftungsscheibe (13) aussen
an der Fußsäule (6).
Stecken Sie den Drehknauf (12) durch das Loch
in der Mitte der Lüftungsscheibe (13).
Sichern Sie die Lüftungsscheibe (13) mit einer
Sechskantmutter (14).
Stecken Sie nun die vormontierte
Lüftungsscheibe (13) in die Mitten-Bohrung von
der Fußsäule (6).
Schieben Sie nun die Druckfeder (15) auf den
nach innen stehenden Gewindestutzen.
Danach die Druckscheibe (16) aufsetzen und mit

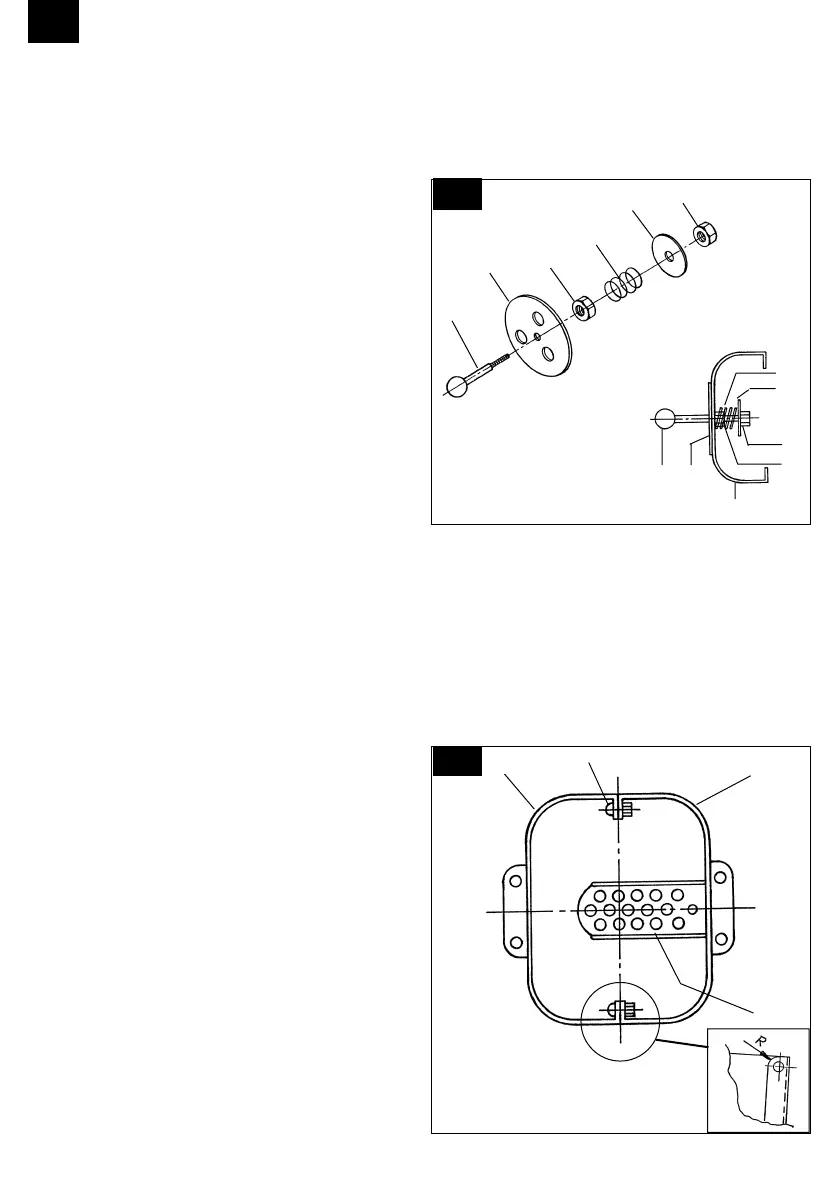

der selbstsichernden Mutter (17) sichern - Bild 1.
Den Anpressdruck der Lüftungsscheibe an der
Fußsäule können Sie einstellen, indem Sie die
selbstsichernde Mutter (17) fester oder weniger
fest anschrauben.
Nun die beiden Fußsäulen (5) + (6) mit den
Sechskantschrauben und Sechskantmuttern (M
4x8) zusammenschrauben - Bild 2.
Die bereits an die hintere Fußsäule vormontierte
Anzündschale (11) ist immer oben. Bauen Sie
die beiden Fußsäulenteile (5+6) so zusammen,
daß die abgerundeten Kanten (R) der
Anschraublappen zusammen kommen, an der
Unterseite der Fußsäulenteile sind die
Anschraublappen eckig.
12
14
17
15
16
13
16
15
17
14
6
12 13
65
11
Bild 2
Bild 1
M 4x8
3
D
Die zusammengeschraubte Fußsäule wird nun
auf die Sockelplatte (7) montiert mit den
Schrauben und Flügelmuttern.
Die Ascheauffangschale (14) wird mit den
beiden hinteren Schrauben der Fußsäule
befestigt. Dazu die Ascheauffangschale (14) von
untern zwischen die Sockelplatte und die
Flügelmuttern setzen.
Hinweis! Bevor Sie die einzelnen Bauteile
zusammenbauen, ziehen Sie unbedingt die
PE-Schutzfolie ab, um bei der ersten Inbe-
triebnahme keiner Geruchsbelästigung aus-
gesetzt zu werden. Heizen Sie den Grill nicht,
wenn die Schutzfolie noch auf den Teilen ist.
Ziehen Sie auch die Schutzschläuche vom
Grillgitter ab.
Achten Sie darauf, dass die Lüftungsscheibe (13)
und der Asche-Entsorgungshebel (8) an der
Bedienerseite vorne sind. Die Schrauben von
oben nach unten einsetzen, so dass die
Flügelmuttern unter der Sockelplatte (7) sind.
Die Kohlewanne (4) befestigen Sie oben an der
Fußsäule wieder mit Schrauben und
Flügelmuttern. Die Schrauben werden dazu von
oben durch die Kohlewanne gesteckt und mit
den Flügelmuttern von aussen festgeschraubt.
Achtung!
Die Kohlewanne so auf die Fußsäule montieren,
dass die in der Kohlewanne nach innen gestellte
Blechlasche von der Bedienseite aus hinten ist.
Den Windschutz (1) in die Kohlewanne (4)
setzen. Stecken Sie dazu den unteren kleinen
Schlitz vom Windschutz auf die Blechlasche und
drücken Sie den Windschutz nach unten in die
beiden Aufnahmeschlitze der Kohlewanne links
und rechts. Die beiden durchgedrückten Noppen
vom Windschutz müssen an der Kante der
Aufnahmeschlitze der Kohlewanne (4) einrasten.
Den Einsatzrost (3) legen Sie so in die Öffnung
der Kohlewanne (4), dass der durchgezogene
Rand der Schlitze nach oben zeigt!
Das Grillgitter (2) wird mit der hinteren Nase in
die Öffnung vom Windschutz eingeschoben und
links und rechts mit dem überstehenden Bügel in
der Mitte in die Öffnungen vom Windschutz
eingesetzt. Sie haben vier Verstellmöglichkeiten
des Grillgitters in der Höhe.
3. Hinweise zum Anzünden:
Verwenden Sie nur Qualitätserzeugnisse wie
Grill-Holzkohle, Grill-Briketts und Grill-
Anzündwürfel o. ä. Schließen Sie den Asche-
Entsorgungshebel (8) und öffnen Sie die
Lüftungsscheibe (13) zur besseren Ventilation.
Legen Sie einen Anzündwürfel auf die
Anzündwanne (11) und zünden ihn an. Setzen
Sie den Einsatzrost (3) mit Hilfe des Grillbe-
stecks über dem brennenden Anzündwürfel in
die Kohlewanne (4) ein.
Vorsicht! Verbrennungsgefahr!
Schichten Sie die Holzkohle bzw. Briketts auf
dem Bodeneinsatz zu einer Pyramide
zusammen. Alternativ zum Anzündwürfel können
Sie die Holzkohlepyramide mit Flüssiganzünder
leicht übergießen.
Nach ca. 15 bis 20 Minuten zeigt sich weisse
Asche auf dem Brenngut. Nun ist der optimale
Glutzustand erreicht, das Brenngut kann
gleichmäßig im Brennstoffbehälter verteilt
werden. Schließen Sie die Lüftungsscheibe (13)
je nach Bedarf.
Dadurch wir ein zu schnelles Abbrennen der
Holzkohle verhindert.
Setzen Sie das zuvor eingefettete Grillgitter (2)
ein und beginnen Sie mit dem Grillen .
Zur Reinigung halten Sie den Grill über ein
Gefäß, öffnen Sie den Asche-Entsorgungshebel
(8) und entleeren Sie die Säule durch die
Bodenöffnung der Sockelplatte (7). Stellen Sie
dazu den Grill schräg, damit die Asche auf der
Ascheauffangwanne herausfallen kann.
Das Fassungsvermögen der Kohlewanne beträgt
13 Liter.
Achtung!
Nur Entleeren, wenn die Holzkohle völlig
abgekühlt ist.
