Sida 1/8

• Nur im trockenen Innenbereich verwenden.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die

Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von

einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht

beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder

an andere Fachleute.

b) Batterien/Akkus

• Achten Sie beim Einlegen der Batterien / Akkus auf die richtige Polung.

• Entfernen Sie die Batterien / Akkus, wenn Sie das Gerät längere Zeit nicht

verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende

oder beschädigte Batterien / Akkus können bei Hautkontakt Säureverätzungen

hervorrufen. Beim Umgang mit beschädigten Batterien / Akkus sollten Sie daher

Schutzhandschuhe tragen.

• Bewahren Sie Batterien / Akkus außerhalb der Reichweite von Kindern auf.

Lassen Sie Batterien / Akkus nicht frei herumliegen, da diese von Kindern oder

Haustieren verschluckt werden könnten.

• Alle Batterien / Akkus sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von

alten und neuen Batterien / Akkus im Gerät kann zum Auslaufen der Batterien / Akkus

und zur Beschädigung des Geräts führen.

• Nehmen Sie keine Batterien / Akkus auseinander, schließen Sie sie nicht kurz und

werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht auadbare Batterien

aufzuladen. Es besteht Explosionsgefahr!

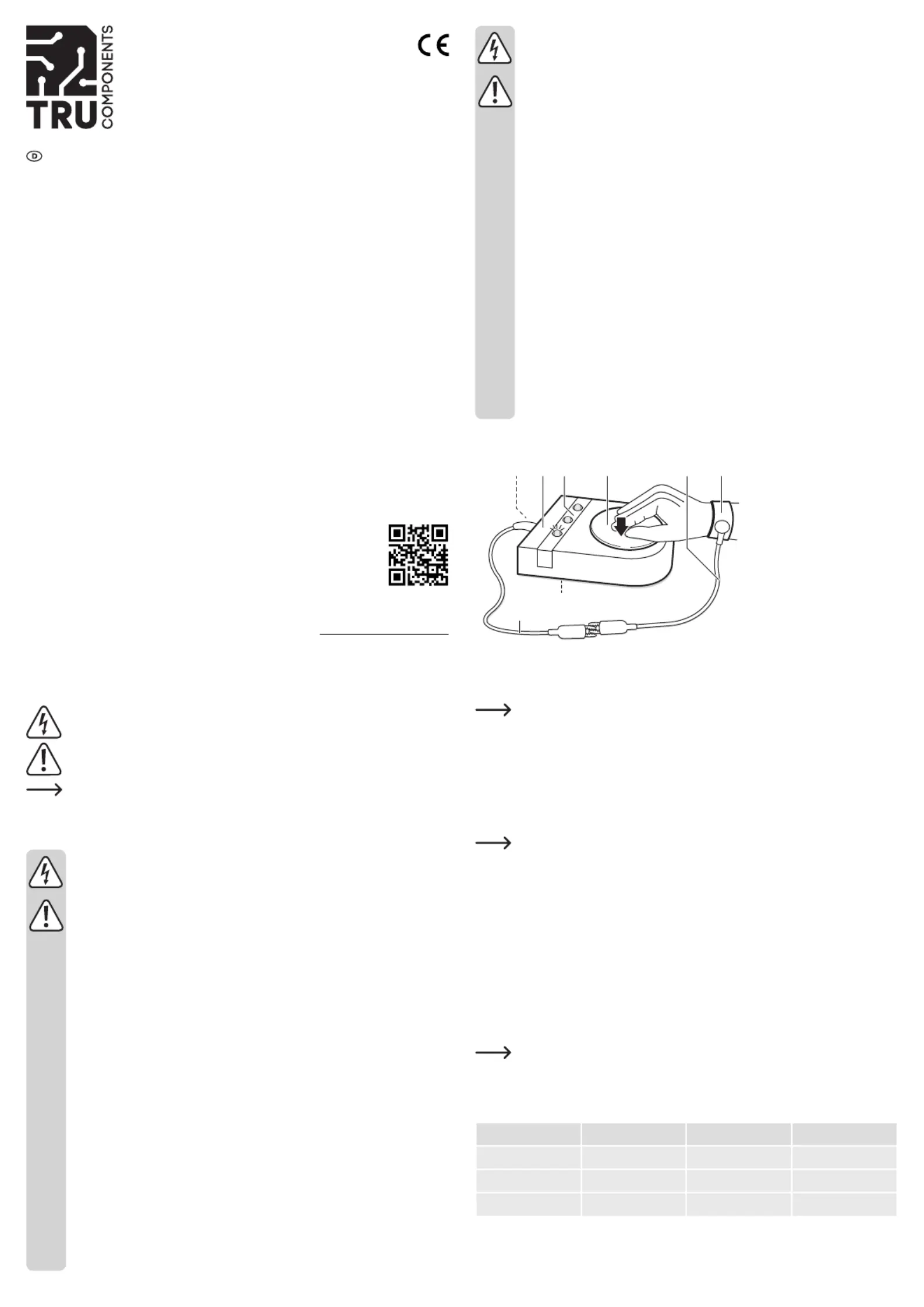

Bedienelemente

1 4 52

6 7 1 Anschlussbuchse

2 ESD-Armband-Tester

3 Batteriefach

4 Kontrollleuchten

5 Taste

6 Ableitkabel (nicht mitgeliefert)

7 Armband (nicht mitgeliefert)

8 Test-Kabel

Inbetriebnahme

Für gleichbleibende Testbedingungen ist es empfohlen, ESD-Armbänder in einem

temperatur- und feuchtigkeits-kontrollierten Umfeld zu testen.

a) Batterie einlegen

1. Drehen Sie das Produkt um und schieben Sie die Batteriefachabdeckung nach außen auf.

2. Setzen Sie eine 9 V Blockbatterie in das Batteriefach (3) ein und schließen das Batteriekabel

an die Batterie an.

3. Verschließen Sie das Batteriefach.

Gehen Sie beim Ersetzen der Batterie auf gleiche Weise vor. Ersetzen Sie die

Batterie mindestens einmal im Jahr.

b) Anschluss

1. Stellen Sie den Tester (2) auf eine trockene, saubere und nicht-empndliche Oberäche.

2. Testen Sie den Durchgang des Ableitkabels vor dem Anschluss mit einem (6)

Durchgangsprüfer, um einen Kabeldefekt auszuschließen.

3. Befestigen Sie das ESD-Armband am Handgelenk.(7)

4. Stecken Sie den Bananenstecker des Test-Kabels in die Anschlussbuchse .(8) (1)

5. Verbinden Sie das Ableitkabel des Armbandes mit der Klemme des Test-Kabels. Achten

Sie unbedingt auf guten Kontakt.

c) Test durchführen

Die Batterie muss ersetzt werden, wenn kein Signalton mehr ertönt.

1. Drücken und halten Sie mit der Hand den Taster nach unten.(5)

2. Das Testergebnis wird mit Kontrollleuchten und Signalton bekanntgegeben. Siehe (4)

nachstehende Tabelle.

Kontrollleuchte Ergebnis Widerstand Signalton

Grün JaGOOD OK 800 kΩ ≤ R ≤ 9 MΩ

Rot NeinLOW Nicht OK R < 800 kΩ

Rot NeinHIGH Nicht OK R ≥ 9 MΩ

• Wenn das Ergebnis nicht zufriendenstellend ist dürften Probleme mit dem Armband oder

dem Ableitkabel vorhanden sein. Führen Sie entsprechende Tests zur Fehlersuche durch.

• Achtung! Ein zu niedriger Widerstand ist gefährlich für den Körper.

Bedienungsanleitung

ESD-Armband-Tester

Best.-Nr. 1571144

Bestimmungsgemäße Verwendung

Testen Sie mit dem ESD-Armband-Tester die Qualität (Widerstand) von ESD-Armbändern.

ESD-Armbänder verhindern elektrostatische Auadung und Funkenbildung und dadurch die

Zerstörung hochempndlicher elektronischer Komponenten und Bausteine. Das Testergebnis

wird dem Benutzer anhand dreier Kontrollleuchten und Signalton sofort bekanntgeben.

Es eignet sich nur für die Verwendung in geschlossenen Räumen. Eine Verwendung im Freien

ist nicht erlaubt. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer o. ä. ist unbedingt zu

vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder

verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,

kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung

Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die

Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur

zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle

enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen

Lieferumfang

• ESD-Armband-Tester

• Test-Kabel

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads

herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf

der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre

Gesundheit besteht, z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in

dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur

Bedienung gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten

Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise

und Informationen für einen ordnungsgemäßen Gebrauch in dieser

Bedienungsanleitung nicht beachten, haften wir nicht für möglicherweise

daraus resultierende Verletzungen oder Sachschäden. Außerdem erlischt in

solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für

Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken

Stößen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer

Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere

Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen

gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall

aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der

übrigen Geräte, an die das Produkt angeschlossen wird.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, ist verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Pege und Reinigung

• Entfernen Sie vor der Reinigung die Batterie.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder

andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion

beeinträchtigt werden können.

• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts. Drücken Sie

beim Reinigen nicht zu stark auf die Oberäche, um Kratzspuren zu vermeiden.

• Staub kann sehr leicht mit einem sauberen und langhaarigen Pinsel entfernt werden.

• Tauchen Sie das Produkt nicht in Wasser.

Entsorgung

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen

Bestimmungen.

Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt

vom Produkt.

b) Batterien/Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller

gebrauchten Batterien/Akkus verpichtet; eine Entsorgung über den Hausmüll ist

untersagt!

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol

gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium,

Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter

dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer

Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Stromversorgung 9 V Blockbatterie ..........................

Batterielebensdauer ca. 55.000 Tests (abhängig von der Qualität der Batterie) .....................

Toleranzen .................................... 800 kΩ: +/- 10%

9 MΩ: +/- 10%

Test-Kabel-Länge ......................... 3 m +/- 15 mm

Betriebsbedingungen .................... 0 bis +40 °C, 20 - 95 % rF (nicht-kondensierend)

Lagerbedingungen ........................ 0 bis +40 °C, 20 - 95 % rF (nicht-kondensierend)

Abmessungen (B x H x T) 78 x 39 x 114 mm ............

Gewicht 131 g .........................................

• If you have questions which remain unanswered by these operating instructions,

contact our technical support service or other technical personnel.

b) (Rechargeable) batteries

• Correct polarity must be observed while inserting the (rechargeable) batteries.

• (Rechargeable) batteries should be removed from the device if it is not used

for a long period of time to avoid damage through leaking. Leaking or damaged

(rechargeable) batteries might cause acid burns when in contact with skin,

therefore use suitable protective gloves to handle corrupted (rechargeable)

batteries.

• (Rechargeable) batteries must be kept out of reach of children. Do not leave

(rechargeable) batteries lying around, as there is risk, that children or pets swallow

them.

• All (rechargeable) batteries should be replaced at the same time. Mixing old and

new (rechargeable) batteries in the device can lead to (rechargeable) battery

leakage and device damage.

• (Rechargeable) batteries must not be dismantled, short-circuited or thrown into

re. Never recharge non-rechargeable batteries. There is a risk of explosion!

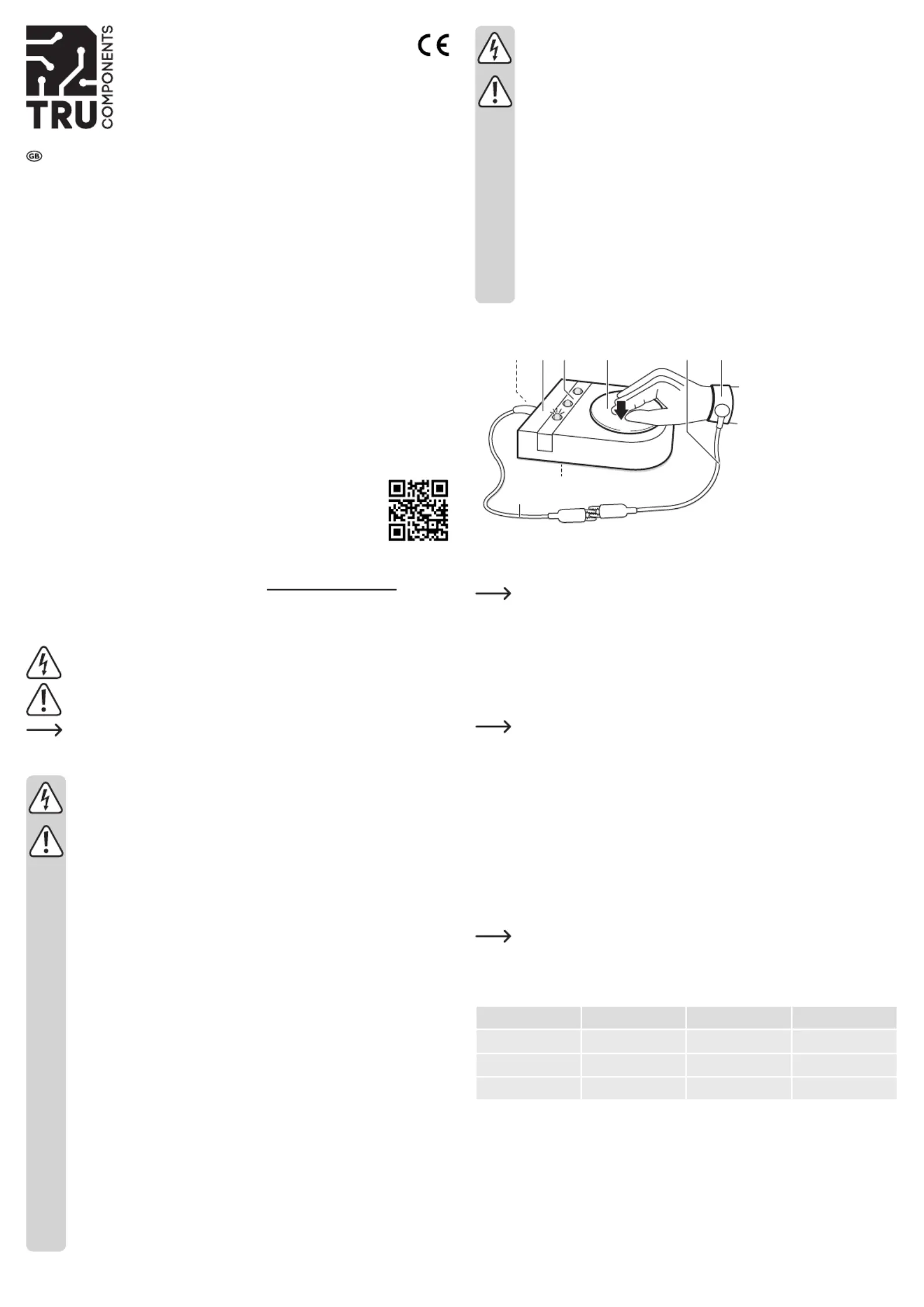

Operating elements

1 4 52

6 7 1 Connection jack

2 ESD Wrist Strap Tester

3 Battery compartment

4 Indicator lights

5 Button

6 Discharge cable

(not included)

7 Wrist strap (not included)

8 Test cable

Operation

To ensure consistent testing conditions, it is recommended to test ESD wrist straps

in a setting with controlled temperature and humidity.

a) Inserting the battery

1. Turn over the product and slide up the battery compartment cover to open.

2. Insert one 9 V block battery into the battery compartment (3) and connect the battery cable

to the battery.

3. Close the battery compartment.

Follow the same steps to replace the battery. Replace the battery at least once a

year.

b) Connection

1. Place the tester on a dry, clean and non-sensitive surface.(2)

2. Test the continuity of the discharge cable before connection to a continuity tester to (6)

prevent damage to the cable.

3. Fasten the ESD wrist strap to your wrist.(7)

4. Plug the banana plug on the test cable into the connection jack .(8) (1)

5. Connect the discharge cable on the wrist strap to the terminal on the test cable. Ensure

good contact!

c) Conducting a test

Replace the battery when the acoustic signal no longer sounds.

1. Press and hold down the button using your hand.(5)

2. The test result is indicated by means of indicator lamps (4) and an acoustic signal. See the

following table.

Indicator lamp Acoustic signalResult Resistance

Green GOOD OK 800 kΩ ≤ R ≤ 9 MΩ Yes

Red NoLOW Not OK R < 800 kΩ

Red NoHIGH Not OK R ≥ 9 MΩ

• If the result is not satisfactory, there may be problems with the wrist strap or the discharge

cable. Conduct suitable tests to troubleshoot.

• Too low a resistance poses a risk of personal injury.Caution!

Operating instructions

ESD Wrist Strap Tester

Item no. 1571144

Intended use

Use this ESD Wrist Strap Tester to test the quality (resistance) of ESD wrist straps. ESD wrist

straps prevent electrostatic charge and formation of sparks, which can result in the destruction

of highly-sensitive electronic components and parts. The test result is immediately shown to the

user by means of three indicator lamps and an acoustic signal.

It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in

bathrooms, must be avoided under all circumstances.

For safety and approval purposes, you must not rebuild and/or modify this product. If you use

the product for purposes other than those described above, the product may be damaged.

In addition, improper use can cause hazards such as short circuiting, re, electric shock etc.

Read the instructions carefully and keep them. Make this product available to third parties only

together with its operating instructions.

This product complies with the statutory national and European requirements. All company

Delivery content

• ESD Wrist Strap Tester

• Test cable

• Operating instructions

Latest operating instructions

Download the latest operating instructions via the link www.conrad.com/downloads or scan the

QR code shown. Follow the instructions on the website.

Explanation of symbols

The lightning symbol inside a triangle is used when there is a potential risk of

personal injury, such as electric shock.

An exclamation mark in a triangle indicates important instructions in this operating

manual that absolutely have to be observed.

The arrow symbol indicates specic tips and advice on operation.

Safety instructions

Read the operating instructions carefully and especially observe the safety

information. If you do not follow the safety instructions and information

on proper handling in this manual, we assume no liability for any resulting

personal injury or damage to property. Such cases will invalidate the warranty/

guarantee.

a) General

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. This may become

dangerous playing material for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high

humidity, moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, take it out of operation and

protect it from any accidental use. Safe operation can no longer be guaranteed

if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height

can damage the product.

• Also observe the safety and operating instructions of any other devices which are

connected to the product.

• Use in dry indoor spaces only.

• Consult an expert when in doubt about operation, safety or connection of the

device.

• Maintenance, modications and repairs are to be performed exclusively by an

expert or at a qualied shop.

Produktspecifikationer

Varumärke:	Tru Components
Kategori:	Mätutrustning
Modell:	WRT-20AD15-CE
Bredd:	- mm
Djup:	- mm
Ethernet LAN:	Ja
Medföljande kablar:	SATA
Antal USB 2.0-portar:	4
Antal Ethernet LAN (RJ-45)-portar:	2
Certifiering:	FCC, CE, ErP/EuP ready
Stöder Windows:	Windows 10 x64
Antal portar USB 3.2 Gen 1 (3.1 Gen 1) Typ A:	4
Processoruttag:	LGA 2066 (Socket R4)
Processorfabrikant:	Intel
Maximalt internminne:	64 GB
Antal portar USB 3.2 Gen 2 (3.1 Gen 2) Typ C:	1
Intel® Turbo Boost-teknik:	3.0
Ljudutgångskanaler:	7.1 kanalen
Snabbinstallationsguide:	Ja
Ethernet-gränssnittstyp:	Gigabit Ethernet
Chipset moderkort:	Intel® X299
Antal portar USB 3.2 Gen 2 (3.1 Gen 2) Typ A:	1
Typ av minnesplats:	DIMM
Ljudchip:	Realtek ALC1220
Medföljande drivrutiner:	Ja
S/PDIF-utgång:	Ja
Minneskanal:	Vierkanaals
PCI Express x16 (Gen 3.x)-platser:	3
Gränssnitt för lagringsenheter som stöds:	M.2, SATA III
PS/2-port(ar):	1
Komponent för:	PC
LAN-kontroller:	Intel I211-AT, Intel I219-V
Typer av RAID:	0, 1,5, 10
Antal SATA III-kontakter:	8
Icke-ECC:	Ja
Vakna på LAN:	Ja
Kompatibla processorer:	Intel® Core™ X-series
Minnestyper som stöds:	DDR4-SDRAM
Wifi:	Nee
Harmoniserad systemkod (HS):	84733020
Moderkort chipset familj:	Intel
Moderkorts formfaktor:	micro ATX
Antal minnesplatser:	4
Minnesklockhastigheter som stöds:	2133,2400,2666,2800,2933,3200,3600,3733,3800,3866,4000,4133,4200,4266 MHz
BIOS-typ:	UEFI AMI
BIOS-minnesstorlek:	128 Mbit
ACPI-version:	6.1
System Management BIOS (SMBIOS) version:	3.0
Stöd för parallell bearbetning:	CrossFireX, Quad-GPU CrossFireX, Quad-GPU SLI, SLI
Anslutning för CPU-kylare:	Ja
Anslutningar för husfläktar:	3
ATX-strömkontakt (24-stift):	Ja
USB 2.0-anslutningar:	2
Anslutning för ljudpanel på framsidan:	Ja
Obuffrat minne:	Ja
USB 3.2 Gen 1 (3.1 Gen 1) anslutningar:	1
TPM-kontakt:	Ja
Rensa CMOS-knappen:	Ja
Intel® Extreme Memory Profile (XMP):	Ja
12V strömkontakt:	Ja
RGB LED anslutningsskena:	Ja
Thunderbolt-headers:	1
