Sida 1/2
Vemer S.p.A.
I - 32032 Feltre (BL) • Via Camp Lonc, 16
e-mail: info@vemer.it - web site: www.vemer.it
ISCOM005-2109
Manuale d’Uso
INSERITORE AUTOMATICO LUCE SCALE ELETTROMECCANICO
Leggere attentamente tutte le istruzioni
Il temporizzatore luce scale elettromeccanico gestisce nel tempo la LSM-01
permanenza delle luci in locali quali ad esempio corridoi, scale, cantine, al fi ne
di evitare inutili sprechi di energia. Rientra nella categoria dei dispositivi
elettromeccanici di interruzione con microdistanza (μ) di apertura fra i contatti
(EN 60669-2-1).
Codice Modello Descrizione
VE073300 LSM-01 Luci scale elettromeccanico 1 modulo DIN
AVVERTENZE DI SICUREZZA
Durante l’installazione ed il funzionamento del dispositivo è necessario
rispettare le seguenti indicazioni:
1) Il dispositivo deve essere installato da persona qualifi cata rispettando
scrupolosamente gli schemi di collegamento.
2) Non alimentare il dispositivo se qualche parte risulta danneggiata.
3) Il dispositivo deve essere installato e messo in funzione in conformità
con la normativa vigente in materia di impianti elettrici.
4) Nell’impianto elettrico a monte del prodotto deve essere installato
un dispositivo di protezione contro le sovracorrenti.
5) Prima di accedere ai morsetti di collegamento verifi care che i conduttori
non siano in tensione.
6) Dopo l’installazione deve essere garantita la inaccessibilità ai morsetti
di collegamento senza l’uso di appositi utensili.
7) In caso di malfunzionamento del dispositivo non eseguire interventi
di riparazione e contattare l’assistenza tecnica.
CARATTERISTICHE TECNICHE
• Alimentazione: 230 V AC ± 10% 50 Hz
• Range di temporizzazione: da 45 secondi a 7 minuti
• Portata contatti:
- 16 A 230 V~ su carico resistivo
- 4 A 230 V~ su carico induttivo
• Utilizzo del dispositivo con collegamenti a tre o quattro fi li
• Corrente disponibile per pulsanti luminosi: 50mA
• Comando manuale tramite selettore a due posizioni:
= Automatico (temporizzato)
= Sempre acceso
• Temperatura di funzionamento: -10°C ÷ +50 °C
• Temperatura di immagazzinaggio: -10 °C ÷ +60 °C
• Umidità relativa: 20% ÷ 90% non condensante
• Contenitore: 1 modulo DIN
• Classe: II
• Grado di protezione morsetti: IP20
INSTALLAZIONE
• Collegare il dispositivo all’impianto secondo lo schema prescelto .(B)
• Ruotare il selettore posto sul lato del dispositivo nella posizione corrispondente(C1)
al collegamento a tre o quattro fi li .(B1) (B2)
• Lo schema a quattro fi li è caratterizzato dal fatto che i pulsanti ed il carico(B2)
hanno collegamenti indipendenti.
MODALITÀ DI UTILIZZO
• Predisporre il selettore nella posizione prescelta(C2)
(carico sempre connesso o temporizzato)
• Regolare il tempo di inserzione tramite la rotella posta sul frontale (se si è scelta (C3)
la posizione di funzionamento temporizzato)
• Premere uno dei pulsanti collegati per iniziare la temporizzazione
• E’ suffi ciente premere nuovamente uno dei pulsanti per prolungare la temporizzazione
NORME DI RIFERIMENTO
La conformità con le Direttive Comunitarie: 2014/35/UE (LVD), 2014/30/UE (E.M.C.D.)
è dichiarata in riferimento alle seguenti norme armonizzate:
CEI EN 60669-2-1, CEI EN 60669-2-3

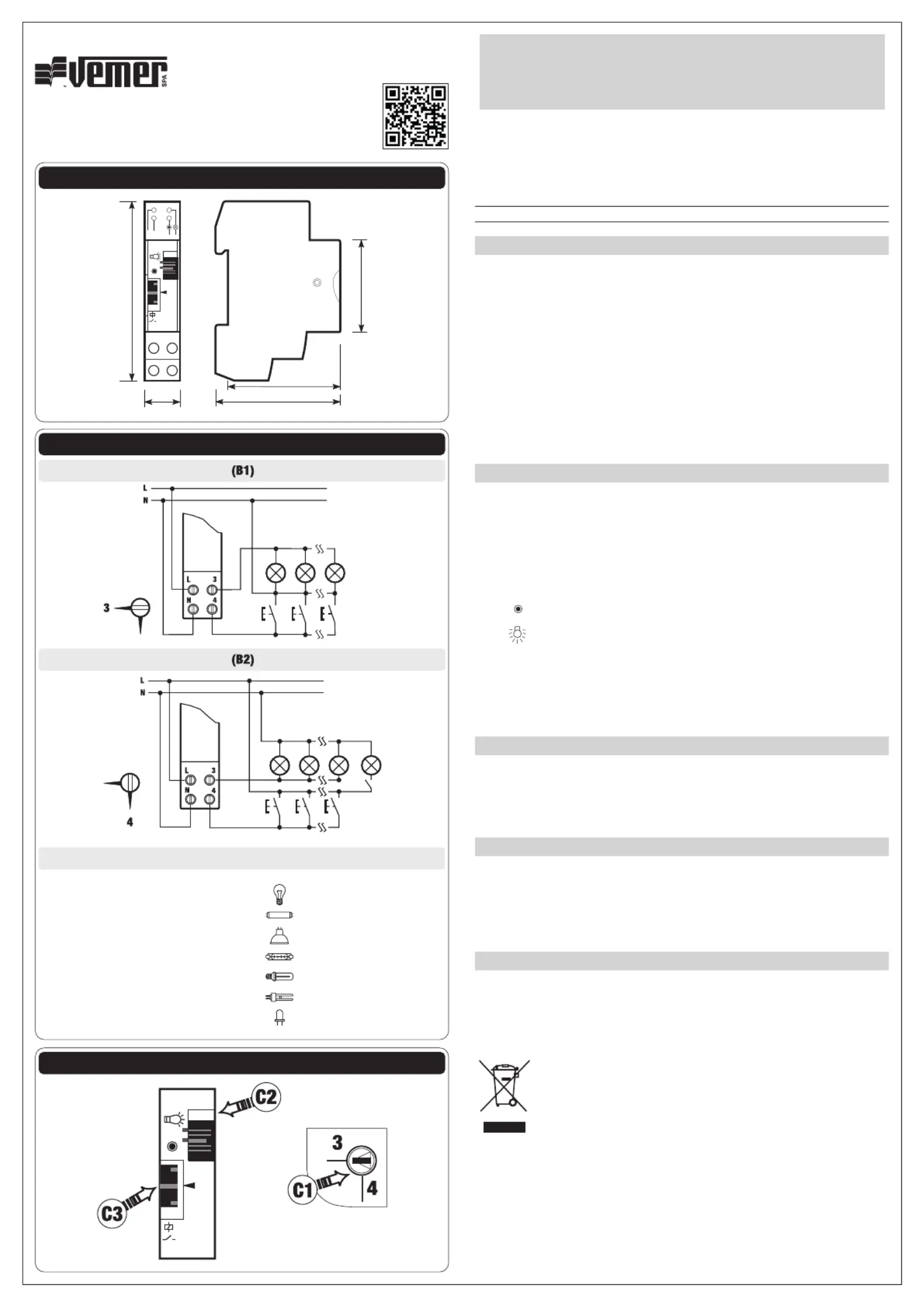

Mod. LSM-01
(A) DIMENSIONI
(B) SCHEMI DI COLLEGAMENTO
(C) INSTALLAZIONE
1
2
230V~
16A/230V~
L
N
3
4
L N
1
2
L
N
3
4
230V~
16A/230V~
18
88
45
55
60
Incandescenti 3000 W
Fluorescenti 1200 W
Alogene bassa tensione 2000 VA
Alogene a 230 V~ 3000 W
Basso consumo (CFL) 1000 W
Basso consumo (Downlights) 900 W
Led
100 VA
CARICHI COLLEGABILI
ai sensi dell’art. 26 del Decreto Legislativo 14 marzo 2014, n. 49
“Attuazione della direttiva 2012/19/UE
sui ri uti di apparecchiature elettriche ed elettroniche (RAEE)”
Il simbolo del cassonetto barrato riportato sull’apparecchiatura
o sulla sua confezione indica che il prodotto alla fi ne della propria vita utile
deve essere raccolto separatamente dagli altri rifi uti.
L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fi ne vita
agli idonei centri comunali di raccolta differenziata
dei rifi uti elettrotecnici ed elettronici.
In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura
che si desidera smaltire al distributore, al momento dell’acquisto
di una nuova apparecchiatura di tipo equivalente.
Presso i distributori di prodotti elettronici con superfi cie di vendita di almeno 400 m
2
è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto,
i prodotti elettronici da smaltire con con dimensioni inferiori a 25 cm.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa
al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile
contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute
e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.
Vemer S.p.A.
I - 32032 Feltre (BL) • Via Camp Lonc, 16
e-mail: info@vemer.it - web site: www.vemer.it
ISCOM005-2109
User Manual
AUTOMATIC ELECTROMECHANICAL STAIR LIGHT SWITCH
Read all the instructions carefully
The electromechanical staircase light timer manages the permanenceLSM-01
of lights over time in rooms such as corridors, stairs, cellars, in order to avoid
useless waste of energy. It belongs to the category of electromechanical devices
of interruption with microdistance (μ) of opening between the contacts (EN 60669-2-1)
Code Model Description
VE073300 LSM-01 Stair light switch 1 DIN module
SAFETY WARNINGS
During product installation and operation it is necessary to observe the
following instructions:
1) The device must be installed by a qualifi ed person, in strict compliance
with the connection diagrams.
2) Do not power the device if any part of it is damaged.
3) The device must be installed and activated in compliance with current
electric system standards.
4) A protection device against over-currents should be installed in the
electrical system, upstream of the device.
5) Before accessing the connection terminals, verify that the leads are not live.
6) After installation, inaccessibility to the connection terminals without
appropriate tools must be guaranteed.
7) In case of malfunction do not perform repairs and contact immediately
the technical support.
TECHNICAL CHARACTERISTICS
• Power supply: 230 V AC ± 10% 50 Hz
• Timing range from 45 seconds to 7 minutes
• Contact capacity:
- 16 A 230 V~ on resistive load
- 4 A 230 V~ on inductive load
• The device can be used with three of four-wire connections
• Current available for luminous buttons can be used: max 50mA
• Manual control by two-position selector:
= Automatic (timed)
= Always on
• Operating temperature: -10°C ÷ +50 °C
• Storage temperature: -10 °C ÷ +60 °C
• Relative humidity: 20% ÷ 90% non condensing
• Container: 1 DIN module
• Class: II
• Terminal protection degree: IP20
INSTALLATION
• Connect the device to the electrical system using the diagram selected .(B)
• Turn selector switch on the side of the device to the position corresponding(C1)
to three or four-wire connection.(B1) (B2)
• With the four-wire layout , the buttons and load have independent connections.(B2)
INSTRUCTIONS FOR USE
• Set the selector switch to the position required(C2)
(load always connected or timed)
• Adjust the activation time using the roller on the front(C3)
panel (when using the timed operating function)
• Press one of the buttons connected to start the timing
• Simply press one of the buttons again to prolong the timing
REFERENCE STANDARDS
Conformity with Community Directives: 2014/35/EU (LVD), 2014/30/EU (E.M.C.D.)
is declared with reference to the following harmonised standards:
EN 60669-2-1, EN 60669-2-3
Mod. LSM-01
(B) CONNECTION DIAGRAMS
(A) DIMENSIONS
L
N
3
4
L N
1
2
L
N
3
4
230V~
16A/230V~
18
88
45
55
60
(C) INSTALLATION
1
2
230V~
16A/230V~
information to users pursuant to art. 14 of the directive
2012/19 / EU of the european parliament and of the council
of 4 july 2012 on waste electrical and electronic equipment (WEEE)
If the crossed-out bin symbol appears on the equipment or packaging,
this means the product must not be included with other general
waste at the end of its working life.
The user must take the worn product to a sorted waste center,
or return it to the retailer when purchasing a new one.
Products for disposal can be consigned free of charge (without any new purchase obligation)
to retailers with a sales area of at least 400 m
2, if they measure less than 25 cm.
An effi cient sorted waste collection for the environmentally friendly disposal of the used device
or its subsequent recycling, helps avoid the potential negative effects on the environment
and people’s health, and encourages the re-use and/or
recycling of the construction materials.
Incandescent 3000 W
Fluorescent 1200 VA
Low voltage halogen 2000 VA
Halogen (230 V~) 3000 W
Low consumption (CFL) 1000 VA
Low consumption (Downlights) 900 VA
Led
100 VA
CONNECTABLE LOADS
