1Manuale d’Uso
LAMPADA DI EMERGENZA DA BARRA DIN
Leggere attentamente tutte le istruzioni

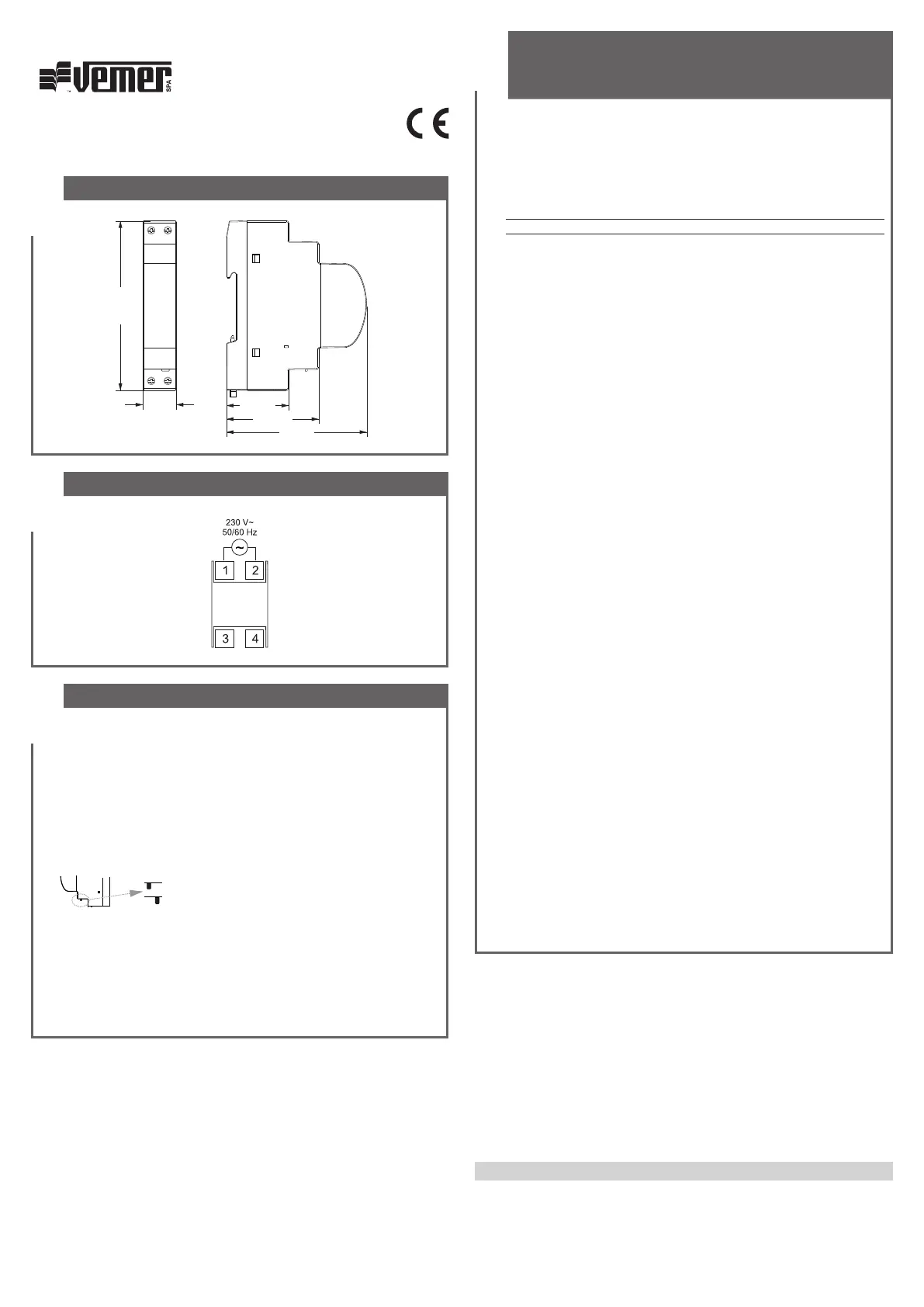

DIMENSIONI
SCHEMA DI COLLEGAMENTO
2
Vemer S.p.A.
I - 32032 Feltre (BL) • Via Camp Lonc, 16
Tel +39 0439 80638 • Fax +39 0439 80619
e-mail: info@vemer.it - web site: www.vemer.it
V3IS00965-010
Mod. Nana
Nana è una lampada elettronica di emergenza con installazione da barra
DIN, che si accende in caso di blackout per illuminare il quadro elettrico ove
è installata, agevolando così la manovra di riarmo dell’interruttore.
Nana garantisce un’illuminazione costante del quadro elettrico per più di
due ore grazie alla batteria ricaricabile di cui è dotata.
Codice Modello Descrizione
VE771200 Nana Lampada di emergenza da barra DIN - 1 modulo
AVVERTENZE DI SICUREZZA
Durante l’installazione ed il funzionamento del prodotto è necessario
rispettare le seguenti indicazioni:
1) Il prodotto deve essere installato da persona qualificata rispettando
scrupolosamente gli schemi di collegamento.
2) Non alimentare il prodotto se qualche parte risulta danneggiata.
3) Il prodotto deve essere installato e messo in funzione in conformità con la
normativa vigente in materia di impianti elettrici.
4) Non utilizzare il prodotto per scopi diversi da quelli indicati.
5) In caso di malfunzionamento del prodotto non eseguire interventi di
riparazione e contattare direttamente l’assistenza tecnica.
6) Il prodotto può essere utilizzato in ambienti con categoria di sovratensione
III e grado di inquinamento 2.
7) Nell’impianto elettrico a monte del prodotto deve essere installato un
dispositivo di protezione contro le sovracorrenti.
8) Dopo l’installazione deve essere garantita la inacessibilità ai morsetti di
collegamento senza l’uso di appositi utensili.
9) Prima di accedere ai morsetti di collegamento verificare che i conduttori non
siano in tensione.
CARATTERISTICHE TECNICHE
• Alimentazione: 230 Vac (-10% ÷ +10%) 50/60 Hz
• Assorbimento: 3,0 VA (0,2 W)
• Batterie di backup:
- 1 batteria ricaricabile (non sostituibile) NiMH 3,6V da 140 mAh
- tempo di ricarica completa: 48 ore
• Autonomia in assenza di rete elettrica: 2 ore circa
• Fonte luminosa:
- 1 led bianco
- flusso luminoso a 1 metro: 20 Lux
- Angolo di emissione: 120°
• Led rosso per indicazione batteria scarica
• Installazione su barra DIN (spazio occupato: 1 modulo)
• Morsettiera per cavi con sezione da 1,5 mm
2
• Temperatura di funzionamento: 0 °C ÷ +50 °C
• Temperatura di immagazzinamento: -20 °C ÷ +50 °C
• Umidità di funzionamento: 20÷90% non condensante
• Grado di protezione: IP40
• Isolamento: rinforzato tra parti accessibili (frontale) e tutti gli altri morsetti
• L’installazione della lampada Nana richiede lo spazio di un modulo sulla barra
DIN.
• Per evitare che la batteria si scarichi o si danneggi durante lo stoccaggio,
sulla parte inferiore è presente un interruttore che consente di escludere la
batteria dal circuito.
Per questo, prima di installare la lampada, è necessario spostare il selettore
dalla posizione alla posizione “0” “I”.
• Effettuare i collegamenti come indicato nello schema di collegamento
• Se il led rosso posto sul frontale della lampada di emergenza è acceso
significa che la batteria è scarica.
• La sorgente luminosa di questo apparecchio non è sostituibile; quando
la sorgente luminosa raggiunge il fine vita deve essere sostituito l’intero
apparecchio da personale qualificato
Lampada sempre spenta (posizione di stoccaggio)
Lampada attiva (accesa quando non alimentata)
NORME DI RIFERIMENTO
La conformità con le Direttive Comunitarie:
2014/35/UE (LVD), 2014/30/UE (EMCD)
è dichiarata in riferimento alle seguenti norme armonizzate:
• CEI EN 60598-1, CEI EN 60598-2-2
• CEI EN 61000-6-1, CEI EN 61000-6-3
• CEI EN 55015, CEI EN 61547
04-2018
4INSTALLAZIONE
33 mm
49 mm
74 mm
18 mm
90 mm
3
1User Manual
DIN-RAIL EMERGENCY LAMP
Read all instructions carefully
DIMENSIONS
WIRING DIAGRAM
2
Vemer S.p.A.
I - 32032 Feltre (BL) • Via Camp Lonc, 16
Tel +39 0439 80638 • Fax +39 0439 80619
e-mail: info@vemer.it - web site: www.vemer.it
V3IS00965-010
Mod. Nana
Nana is an electronic emergency lamp with DIN bar installation, which lights
up in the event of a blackout to illuminate the electrical panel where it is
installed, thus facilitating the reset operation.
Nana ensures constant illumination in the electrical panel for more than two
hours thanks to the rechargeable battery with which it is equipped.
Code Model Description
VE771200 Nana Emergency lamp for DIN rail - 1 module
SAFETY WARNINGS
During product installation and operation it is necessary to observe the
following instructions:
1) The product must be installed by a qualified person, in strict compliance
with the connection diagrams.
2) Do not power or connect the instrument if any part appears to be damaged.
3) The product must be installed and activated in compliance with current
electric systems standards.
4) Do not use the product for purposes other than those indicated.
5) In case of product malfunction, do not carry out any work repair and contact
technical assistance directly.
6) The product can be used in environments with overvoltage category III and
degree of pollution 2.
7) In the electrical system upstream of the product must be installed an
overcurrent protection device.
8) After installation, inaccessibility to the connection terminals without
appropriate tools must be guaranteed.
9) Before accessing the connection terminals, verify that the leads are not live
TECHNICAL SPECIFICATIONS
• Power supply: 230 Vac (-10% ÷ + 10%) 50/60 Hz
• Absorption: 3.0 VA (0.2 W)
• Backup batteries:
- 1 rechargeable (non-replaceable) NiMH 3.6V battery with 140 mAh
- complete recharge time: 48 hours
• Battery life in the absence of mains power supply: about 2 hours
• Light source:
- 1 white LED
- Luminous flux at 1 meter: 20 Lux
- Emission angle: 120 °
• Red LED for low battery indication
• DIN rail installation (occupied space: 1 module)
• Terminal block for cables with 1.5 mm2 section
• Operating temperature: 0 °C ÷ + 50 °C
• Storage temperature: -20 °C to + 50 °C
• Operating humidity: 20 ÷ 90% non-condensing
• Degree of protection: IP40
• Insulation: reinforced between accessible parts (front) and all other terminals
• The installation of the lamp Nana requires the space of one module on the
DIN rail.
• To prevent the battery from discharging or from being damaged during
storage, there is a selector on the lower part that allows you to exclude the
battery from the circuit.
For this, before installing the lamp, it is necessary to move the selector from
the position to the position.“0” “I”
• Make the connections as indicated in the wiring diagram.
• If the red LED on the front of the emergency lamp is on means that the
battery is depleted.
• The light source of this appliance is not replaceable; when the light source
reaches the end of life, the entire appliance must be replaced by qualified
personnel
REFERENCE STANDARDS
Compliance with the Community Directives:
2014/35/EU (LVD), 2014/30/EU (EMCD)
is declared in reference to the following harmonized standards:
• EN 60598-1, EN 60598-2-2
• EN 61000-6-1, EN 61000-6-3
• EN 55015, EN 61547
04-2018
4INSTALLATION
Lamp always off (storage position)
Active lamp (lit when not powered)
33 mm
49 mm
74 mm
18 mm
90 mm
