Sida 1/8

• Achten Sie während einer Aufzeichnung darauf, dass der Datenlogger rutschsi-

cher montiert ist. Vor allem beim Betrieb in Fahrzeugen könnte dies zu Messtole-

ranzen führen. Ebenso besteht hier Verletzungsgefahr!

• Achten Sie bei der Montage der Wandhalterung auf einen festen Sitz. Vergewis-

sern Sie sich, dass sich an der Stelle, an der Sie Bohren, keine Kabel, Leitungen

oder ähnliches beﬁ nden.

ALLGEMEINE BATTERIEHINWEISE

• Batterien gehören nicht in Kinderhände.

• Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kin-

dern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort

einen Arzt auf.

• Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen

verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

• Batterien dürfen nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es

besteht Explosionsgefahr.

• Herkömmliche nicht wiederau adbare Batterien dürfen nicht aufgeladen werden, Explosi-ﬂ

onsgefahr!

•

Achten Sie beim Einlegen der Batterie auf die richtige Polung (Plus/+ und Minus/- beachten).

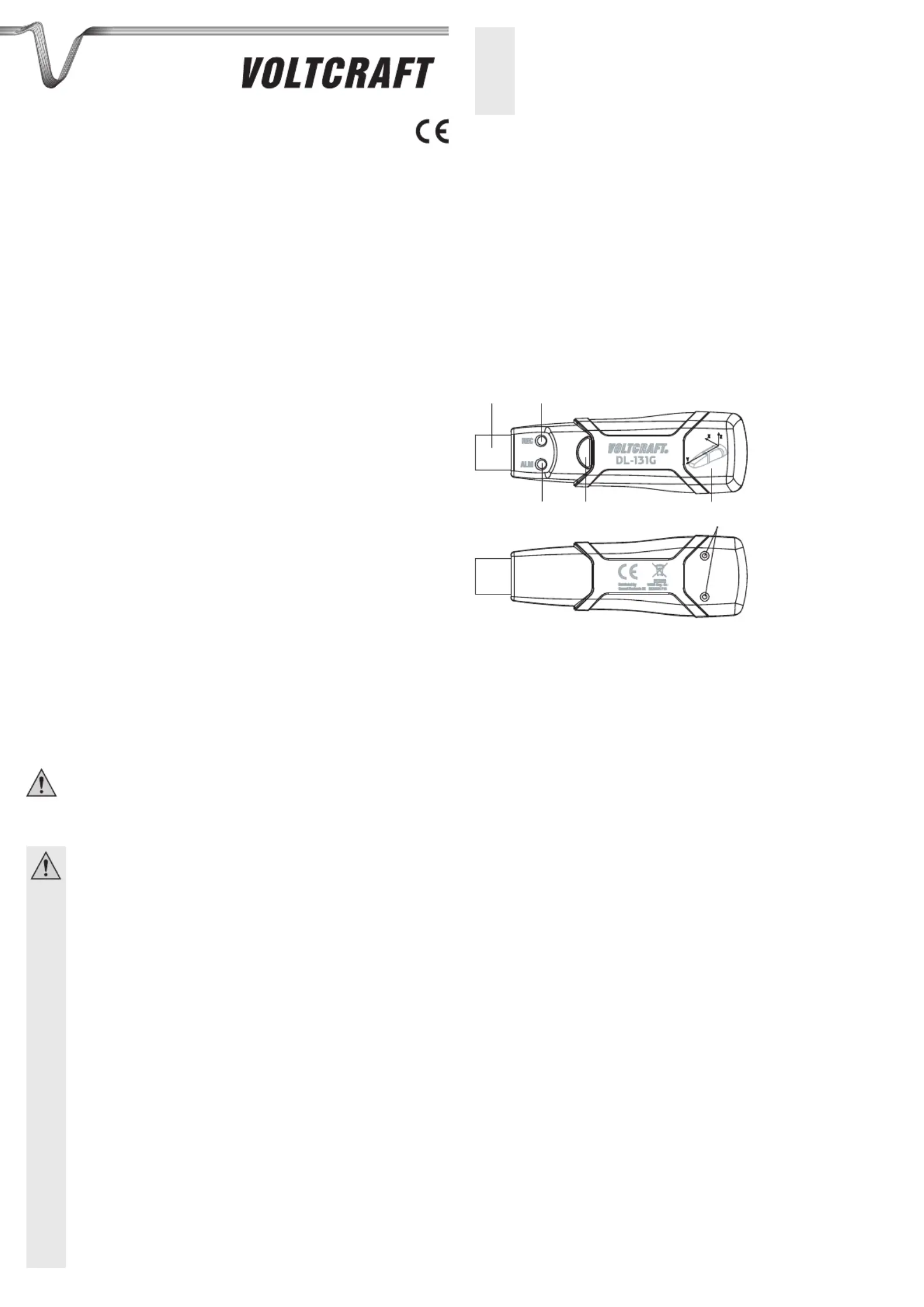

BEDIENELEMENTE

1 2

3 4 5

1. USB-Anschlussstecker 4. Ein/Aus-Taster

2. „REC“ Anzeige Grün 5. Batteriefach-Deckel

3. „ALM“ Anzeige Rot 6. Rückseitige Schrauben

INBETRIEBNAHME

Der Datenlogger ist am USB-Port mit einer transparenten Schutzkappe ausgestattet. Diese

muss zum Auslesen über einen Computer abgenommen werden.

Montieren Sie die Schutzkappe stets während einer Datenaufzeichnung.

Legen Sie den Datenlogger sicher an der Position ab, an der die Aufzeichnung erfolgen soll.

Achten Sie beim Betrieb in Fahrzeugen darauf, dass er nicht verrutscht.

BATTERIE EINLEGEN/WECHSELN

1. Bei einer niedrigen Batteriekapazität blinkt die Rote LED „3“ alle 30 Sekunden.

2. Lösen Sie mit einem kleinen Schraubendreher die beiden Kreuzschlitzschrauben „6“ auf

der Rückseite des Produktes.

3. Ziehen Sie den Deckel des Batteriefachs „5“ vorsichtig ab.

4. Nehmen Sie ggf. die entleerte Batterie aus dem Gehäuse und setzen eine neue Batterie

vom selben Typ (siehe Technische Daten) polungsrichtig in das Batteriefach ein. Achten

Sie dabei auf den Aufdruck im Batteriefach.

5. Schieben Sie den Deckel des Batteriefachs „5“ wieder vorsichtig auf den Vibrationslogger

und montieren Sie die beiden Schrauben „6“.

Der Datenlogger ist bereit zur Programmierung.

SOFTWARE-/TREIBER-INSTALLATION

1. Legen Sie die CD in das CD-Rom-Laufwerk Ihres Computers ein.

2. Die Installation beginnt automatisch. Falls nicht, gehen Sie bitte in Ihr CD-ROM-Verzeich-

nis und öffnen Sie dort die Installationsdatei „autorun.exe“.

3. Wählen Sie Ihre gewünschte Sprache aus (Deutsch, Englisch oder Französisch).

4. Folgen Sie den Anweisungen im Dialogfenster, wählen Sie das Zielverzeichnis für die

Installation aus und führen Sie die Installation durch.

5. Beachten Sie für nähere Informationen bitte die auf der CD enthaltene Bedienungsanlei-

tung.

6. Bei der beiliegenden Software handelt es sich um die Voltsoft Standard Edition. Die

Professional Version. (Voltsoft Datenlogger, Nr. 10 13 33) kann separat erworben werden.

Mit Erwerb der Professional Version erhalten Sie den entsprechenden Lizenzschlüssel.

Folgen Sie den Anweisungsschritten der Voltsoft Bedienungsanleitung, um ein Upgrade

Ihrer Software zur Professional Version durchzuführen und diese zu registrieren.

 BEDIENUNGSANLEITUNG

USB-VIBRATIONSLOGGER „DL-131G“

BEST.-NR. 41 93 29

BESTIMMUNGSGEMÄSSE VERWENDUNG

Mit dem batteriebetriebenen Datenlogger „DL-131G“ können Stöße und Vibrationen gemes-

sen und aufgezeichnet werden. Die Messdaten werden autark in einstellbaren Intervallen von

50 ms bis 12 h aufgezeichnet. Die Messung erfolgt über eine 3-Achsen-Aufzeichnung. Siehe

auch Aufdruck auf dem Batteriefach „5“.

Eine platzsparende Montage ist mittels Wandhalterung möglich. Der Datenlogger wird wie ein

handelsüblicher USB-Datenträger an einem Computer angeschlossen und ausgelesen. Die

Auswertung erfolgt graﬁ sch mittels der im Lieferumfang enthaltenen Software. Ein Datenex-

port für eine tabellarische Auswertung ist möglich. Zusätzlich sind die erfassten Daten für die

weitere Verarbeitung speicherbar.

Die Stromversorgung erfolgt über eine langlebige Lithium-Batterie. Somit ist eine lange

Aufzeichnungsdauer gewährleistet.

Der Datenlogger darf im geöffneten Zustand, mit geöffnetem Batteriefach bzw. bei fehlendem

Batteriefachdeckel, nicht betrieben werden. Messungen unter widrigen Umgebungsbedingun-

gen wie z.B. Staub und brennbare Gase, Dämpfe oder Lösungsmittel sind nicht zulässig.

Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind

unbedingt zu beachten.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle

enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen

LIEFERUMFANG

• Datenlogger

• USB-Schutzkappe

• Lithium Batterie

• Wandhalterung

• CD mit Software (für Windows® 2000/XP/Vista/Windows® 7/Windows® 8)

• Bedienungsanleitung

SYMBOL-ERKLÄRUNGEN

Ein in einem Dreieck beﬁ ndliches Ausrufezeichen weist auf wichtige Hinweise in der

Bedienungsanleitung hin.

SICHERHEITSHINWEISE

Bei Schäden, die Nichtbeachten dieser Bedienungsanleitung verursacht

werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen

wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung

oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen

wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen

und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es nicht.

• Das Produkt ist kein Spielzeug. Lassen Sie deshalb in Anwesenheit von Kindern

besondere Vorsicht walten.

Betreiben Sie das Produkt so, dass es von Kindern nicht erreicht werden kann.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in

einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann

unter Umständen das Produkt zerstören.

• Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder

beim Transport:

- Kälte oder Hitze, direkte Sonneneinstrahlung

- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel

- starke Stöße, Schläge

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für

Kinder zu einem gefährlichen Spielzeug werden.

• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall

aus bereits geringer Höhe wird es beschädigt.

• Montieren Sie stets nach dem Auslesen die USB-Staubschutzkappe, um Ver-

schmutzungen am USB-Kontakt zu vermeiden.

VERSION 08/13

Impressum

Diese Bedienungsanleitung ist eine Publikation von Voltcraft

®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0 96 04 / 40 87 80 (www.voltcraft.de).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverﬁ lmung, oder die Erfassung in

elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,

verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Druck legung. Änderung in Technik und Ausstattung vorbehalten.



BEDIENUNG

a) Messung aufzeichnen

Programmieren Sie den Vibrationslogger vor der Benutzung über die Software Voltsoft Stan-

dard oder Professional. Folgen Sie dabei den Anweisungen in der Software.

Die Aufzeichnung kann manuell oder automatisch erfolgen.

Bei der manuellen Aufzeichnung drücken Sie min. 2 Sekunden die Taste „4“. Die Grüne LED

„2“ blinkt viermal. Danach beginnt der Aufzeichnungsvorgang automatisch und die Grüne

LED „2“ blinkt alle 10 Sekunden.

Bei der automatischen Aufzeichnung beginnt der Vibrationslogger die Aufzeichnung nach

der eingestellten Zeit in der Voltsoft-Software automatisch. Die Grüne LED „2“ blinkt alle 10

Sekunden.

Nach Erreichen der voreingestellten Zeit wird die Aufzeichnung automatisch beendet.

Nach Einstellung in der Voltsoft-Software, können Sie den Vibrationslogger auch automatisch

bei Erkennung von Vibrationen oder Stößen die Werte aufzeichnen lassen.

Alle Werte werden nach der Aufzeichnung gespeichert.

Beenden können Sie die Aufzeichnung in jedem Modus durch Drücken der Taste „4“ für min.

2 Sekunden.

Sobald der interne Speicher voll ist, blinken beide LED´s alle 60 Sekunden. Lesen Sie

die aufgezeichneten Messergebnisse über die Voltsoft-Software aus und löschen Sie den

internen Speicher.

b) Auslesen der Werte

1. Starten Sie die Voltsoft-Software und verbinden Sie den Datenlogger mit dem Computer.

Folgen Sie den Anweisungen des Software-Handbuches (Kapitel 3).

2. Trennen Sie den Datenlogger nach dem Auslesen wieder vom USB-Port Ihres Computers.

WARTUNG UND REINIGUNG

Der Vibrationslogger ist bis auf einen gelegentlichen Batteriewechsel wartungsfrei.

Reinigen Sie den Datenlogger niemals im Aufzeichnungs- oder Auslesemodus.

Zur Reinigung genügt ein trockenes, weiches, sauberes Tuch. Verwenden Sie keine aggressi-

ven Reinigungsmittel, dies kann zu Verfärbungen führen. Drücken Sie beim Reinigen nicht zu

stark auf die Oberﬂ äche, um Kratzspuren zu vermeiden.

ENTSORGUNG

a) Allgemein

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden

gesetzlichen Bestimmungen.

b) Batterien

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten

Batterien verpﬂ ichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien sind mit nebenstehendem Symbol gekennzeichnet, das

auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für

das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb =

Blei. Ihre verbrauchten Batterien können Sie unentgeltlich bei den Sammelstellen

Ihrer Gemeinde oder überall dort abgeben, wo Batterien verkauft werden.

TECHNISCHE DATEN

Datenlogger ..........................................DL-131G

Betriebsspannung .................................3,6 V Lithium Batterie

Batterielebensdauer ca. ........................>1000 h

Messbereich .........................................Vibration/Beschleunigung ± 18 G

Mess-Intervall .......................................50 ms – 12 h

Speicher Messdaten .............................8 Mbit

Abmessungen .......................................95 x 28 x 21 mm (L x B x H)

Gewicht .................................................30 g

• When you perform a recording, make sure the data logger is mounted in such a

way that it cannot slip or skid. This could lead to measuring tolerances in particu-

lar in vehicles. There is also the risk of injury!

• During installation of the wall holder, make sure it is mounted tightly and securely.

Make sure there are no cables, wires or similar at the place where you are going

to drill.

GENERAL BATTERY INSTRUCTIONS

• Batteries should be kept out of the reach of children.

• Do not leave batteries lying around in the open; there is a risk of them being swallowed by

children or pets. If they are swallowed, consult a doctor immediately.

• Leaking or damaged batteries can lead to caustic burning of the skin. Therefore, use suit-

able protective gloves.

• Batteries must not be short-circuited, opened or thrown into a ﬁ re. There is a risk of explo-

sion.

• Do not recharge normal, non-rechargeable batteries, there is a risk of explosion!

•

Please pay attention to the correct polarity (plus/+ and minus/-) when inserting the battery.

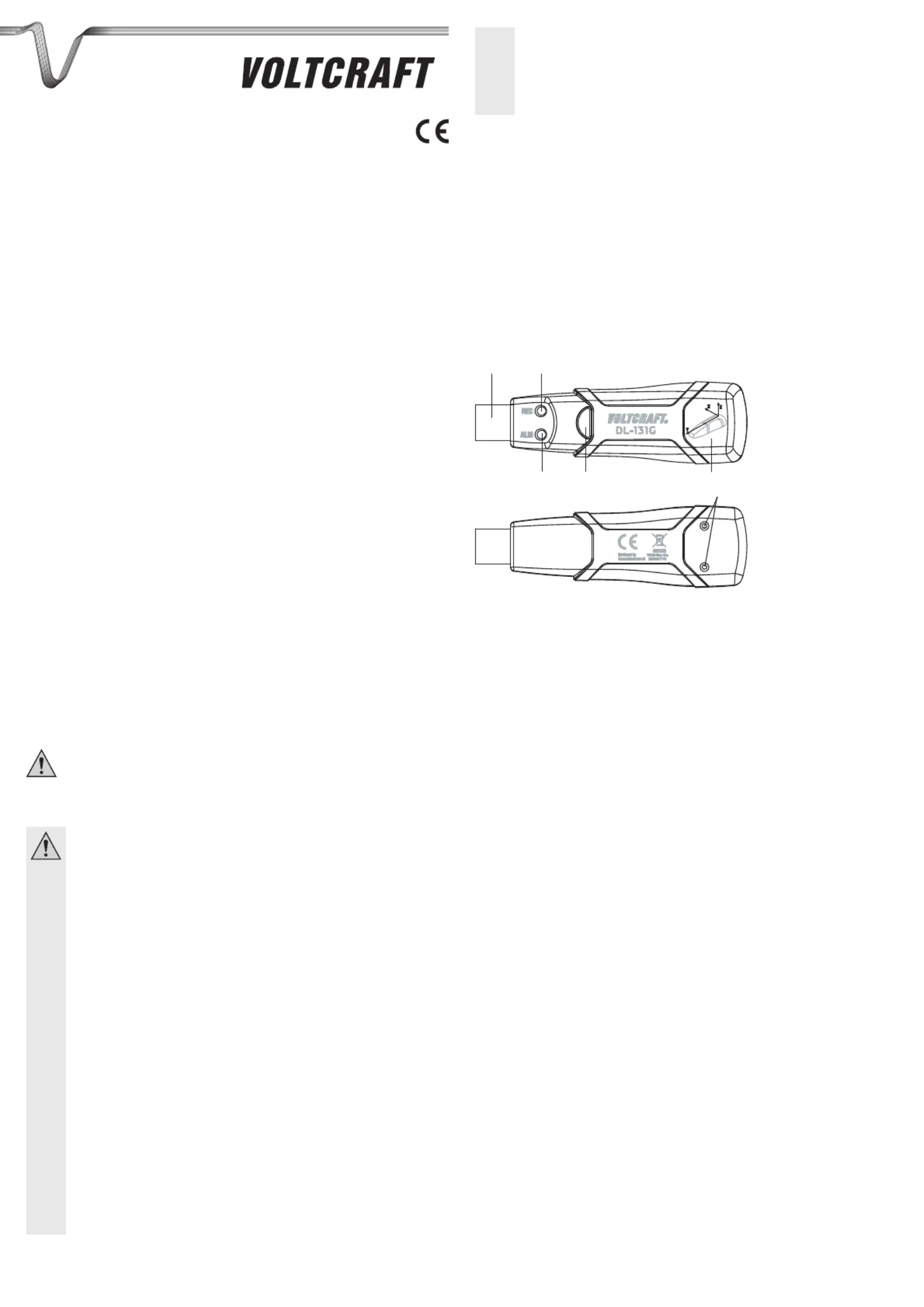

CONTROLS

1 2

3 4 5

1. USB connection plug 4. On/off switch

2. “REC” display, green 5. Battery compartment lid

3. “ALM” display, red 6. Screws on the rear

GETTING STARTED

The data logger is equipped with a transparent protective cap on the USB port. This cap has

to be removed to read data using a computer.

Always position the protective cap during data logging.

Place the data logger safely at the location where the logging will take place. When using the

product in vehicles, make sure it does not skid.

INSERTING/REPLACING BATTERIES

1. If the battery capacity is low, the red LED “3” ﬂ ashes every 30 seconds.

2. Unfasten the two cross-head screws “6” on the rear of the product using a small screw

driver.

3. Carefully remove the lid of the battery compartment “5”.

4. Remove the empty battery from the casing, where applicable, and insert a new battery of

the same type (see technical data) observing the correct polarity. To this end, pay attention

to the imprint in the battery compartment.

5. Slide the lid of the battery compartment “5” carefully back onto the vibration logger and

mount the two screws “6”.

Now the data logger is ready for programming.

DRIVER/SOFTWARE INSTALLATION

1. Place the CD in the appropriate drive of your computer.

2. The installation starts. If not, open your CD ROM directory and then the installation ﬁ le

“autorun.exe”.

3. Select the desired language (German, English or French).

4. Follow the instructions in the dialogue window, select the target folder for the installation

and carry out the installation.

5. For more information please take note of the operating instructions contained on the CD.

6. The software enclosed is the Voltsoft Standard Edition. The professional version (Voltsoft

Data Logger, no. 10 13 33) can be acquired separately. When you purchase the profes-

sional version, you will get the corresponding licence key. Follow the instructions in the

Voltsoft operating manual in order to perform an upgrade from your software to the profes-

sional version and to register the software.

 OPERATING INSTRUCTIONS

USB VIBRATION LOGGER “DL-131G”

ITEM NO. 41 93 29

INTENDED USE

The battery-operated data logger “DL-131G” is used to measure and record blows and vibra-

tions. The measuring data is recorded automatically at adjustable intervals from 50 ms up to

12 h. The measurement takes place via a 3-axis recording. See also imprint on the battery

compartment “5”.

A space-saving installation by mounting on the wall is also possible. The data logger is con-

nected to a computer like a standard USB data carrier and is read there. The analysis is done

graphically using the software included in the delivery. Data export for table evaluation is also

possible. In addition, the recorded data can be saved for further processing.

A long-life lithium battery supplies the power. This ensures a very long recording time.

The data logger must not be operated when it is open, i.e. with an open battery compartment

or when the battery compartment cover is missing. Measuring under adverse ambient condi-

tions such as dust and ﬂ ammable gasses, vapours or solvents is not admissible.

Always observe the safety instructions and all other information included in these operating

instructions.

This product complies with the applicable national and European requirements. All names of

PACKAGE CONTENTS

• Data logger

• USB protecting cap

• Lithium battery

• Wall bracket

• CD with software (for Windows® 2000/XP/Vista/Windows® 7/Windows® 8)

• Operating instructions

EXPLANATION OF THE SYMBOLS

In the operating manual, an exclamation mark inside a triangle indicates important

instructions.

SAFETY INSTRUCTIONS

The warranty will be void in the event of damage caused by failure to observe

these safety instructions! We do not assume any liability for any resulting

damage!

We shall not accept liability for damage to property or personal injury caused

by incorrect handling or non-compliance with the safety instructions! In such

cases, the warranty will be null and void.

• The unauthorised conversion and/or modiﬁ cation of the product is not permitted

for safety and approval reasons (CE). Never dismantle the product.

• The product is not a toy. Therefore, be especially careful when children are

around.

Use the product where it is out of the reach of children.

• Never use the product soon after taking it from a cold room to a warm one. The

condensation that forms might damage the product under certain circumstances.

• Avoid the following adverse conditions at the installation location and during

transport:

- Extreme cold or heat, direct sunlight

- Dust or ﬂ ammable gases, fumes or solvents

- Strong impacts, blows

• Do not leave packaging material carelessly lying around, since it could become a

dangerous plaything for children.

• Handle the product with care; it can be damaged by impacts, blows, or accidental

falls, even from a low height.

• Always position the USB protective cap after each reading in order to avoid soiling

on the USB contact.

VERSION 08/13

Produktspecifikationer

Varumärke:	Voltcraft
Kategori:	Mätutrustning
Modell:	DL-131G

Behöver du hjälp?

Om du behöver hjälp med Voltcraft DL-131G ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Mätutrustning Voltcraft Manualer

Voltcraft VC-55 LCD SE Bruksanvisning

3 Januari 2025

Voltcraft GD-270 Bruksanvisning

12 December 2024

Voltcraft RM-300 Bruksanvisning

23 September 2024

Voltcraft FM-80 Bruksanvisning

22 September 2024

Voltcraft VC-37 Bruksanvisning

22 September 2024

Voltcraft AN-80 Bruksanvisning

21 September 2024

Voltcraft VC65 Bruksanvisning

21 September 2024

Voltcraft DSO-2154 Bruksanvisning

21 September 2024

Voltcraft SI-70004 Bruksanvisning

17 September 2024

Voltcraft TM-50 Bruksanvisning

17 September 2024

Mätutrustning Manualer

Nyaste Mätutrustning Manualer

PCE Instruments PCE-PMI 1 Bruksanvisning

14 Januari 2025

PCE Instruments PCE-324 Bruksanvisning

14 Januari 2025

PCE Instruments PCE-TC 32N Bruksanvisning

14 Januari 2025

PCE Instruments PCE-ACO 9500 Bruksanvisning

14 Januari 2025

Klein Tools CL810 Bruksanvisning

14 Januari 2025

Klein Tools CL710 Bruksanvisning

14 Januari 2025

Ebro PHT 830 Bruksanvisning

13 Januari 2025

Gossen Metrawatt PROFiTEST H+E EASY CHECK Bruksanvisning

10 Januari 2025

PCE Instruments PCE-VT 3950S Bruksanvisning

9 Januari 2025

PCE Instruments PCE-VT 3750S Bruksanvisning

9 Januari 2025
