Sida 1/4

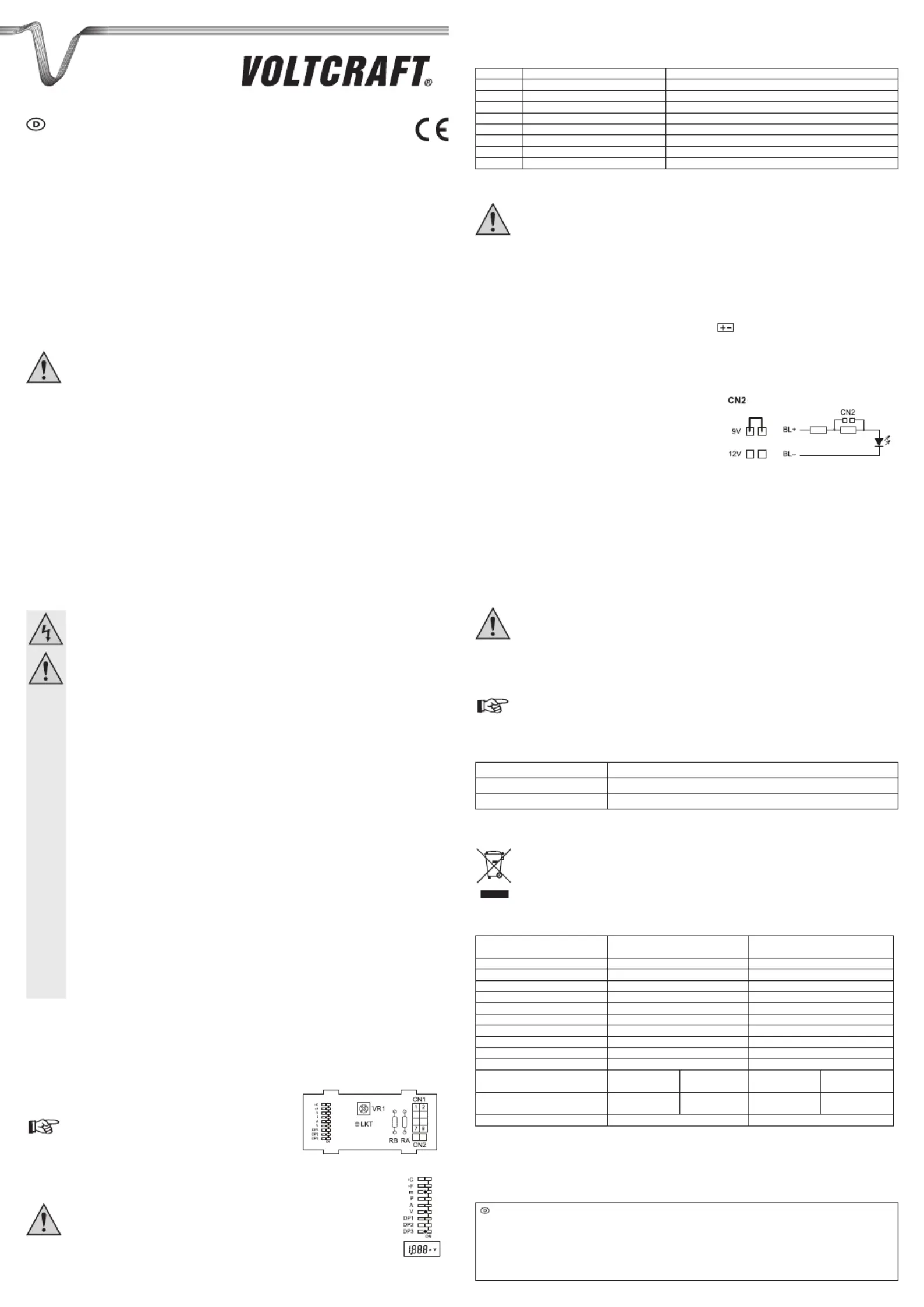

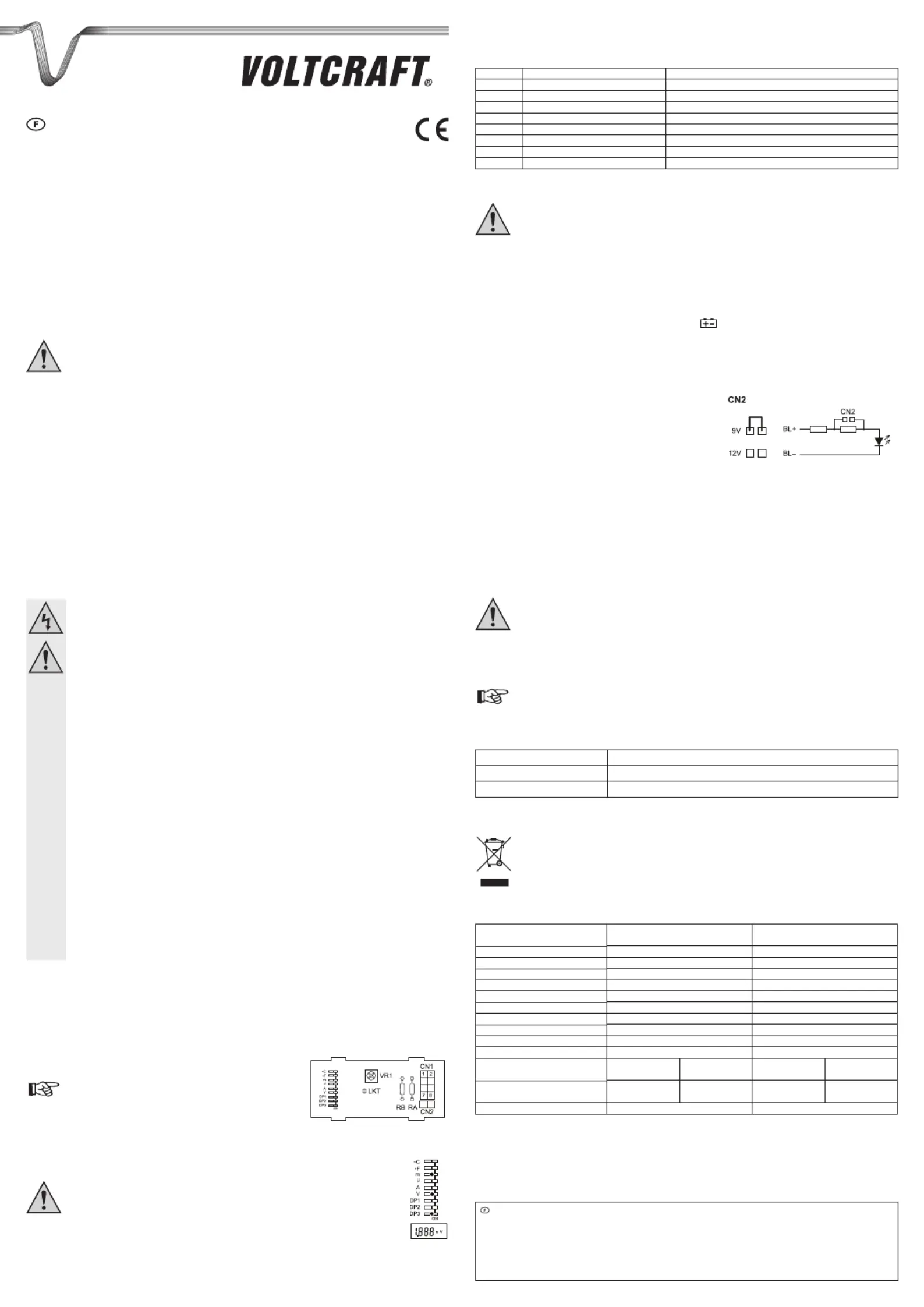

BEDIENUNGSANLEITUNG

VERSION 08/14

DIGITALES VOLTMETERMODUL

BEST.-NR.: 126505 (DVM-230) Grün

BEST.-NR.: 126506 (DVM-330) Grün

BEST.-NR.: 126562 (DVM 230B) Blau

BEST.-NR.: 126563 (DVM 230GN) Grün negativ

BEST.-NR.: 126564 (DVM 230RN) Rot negativ

BEST.-NR.: 126567 (DVM 230W) Weiß

BEST.-NR.: 126568 (DVM 330B) Blau

BEST.-NR.: 126570 (DVM 330RN) Rot negativ

BEST.-NR.: 126571 (DVM 330W) Weiß

BEST.-NR.: 126598 (DVM 330GN) Grün negativ

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Modul ist zum Einbau in Geräte oder Gehäuse vorgesehen. Es dient zur Anzeige von Gleichspannungswerten im

Bereich von 0 bis 200 mV (DC). Durch individuelle, externe Beschaltungen können auch andere physikalische Größen

wie z.B. Gleichstrom oder Temperaturen angezeigt werden. Die Messeinheiten und Dezimalpunkte sind zuschaltbar. Die

Polaritätsanzeige erfolgt automatisch.

Eine Anzeigenbeleuchtung ist eingebaut; diese kann wahlweise mit der Betriebsspannung oder mit 12 V/DC versorgt

werden.

Das Modul darf nur bis zu einer Spannung von 48 V/DC (über optionale Spannungsteiler) betrieben

werden. Ab einer Spannung von >48 V müssen die entsprechenden Vorschriften bezüglich Luft-

und Kriechstrecken für den Berührungsschutz beachtet werden. Der Sicherheitsabstand zu

berührungsgefährlichen Spannungen/Leitern muss unbedingt beachtet und eingehalten werden.

Der Messeingang muss von der Spannungsversorgung galvanisch getrennt sein und darf nicht

verbunden werden.

Das Modul wird über eine externe 9 V/DC-Spannungsquelle versorgt. Der Anschluss erfolgt auf der Modulrückseite über

eine Stiftleiste. Einige Lötbrücken müssen für die Wahl der Messeinheiten gesetzt werden. Eine Data-Hold-Funktion zum

„Einfrieren“ des Messwertes ist vorhanden.

Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das

Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine

unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie

sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der

Bedienungsanleitung an dritte Personen weiter.

LIEFERUMFANG

• Digitales Voltmetermodul

• Bedienungsanleitung

SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die

Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung

in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/

Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Personen / Produkt

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen

Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher

Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor

unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe

wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das

Produkt angeschlossen wird.

b) Sonstiges

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss

des Produktes haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer

Fachwerkstatt durchführen.

Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht

im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem

anderen Fachmann in Verbindung.

ANSCHLUSS

a) Übersicht der Leiterplatte

Auf der Modulrückseite erfolgen alle Anschlüsse und Funktions-Lötbrücken.

Dieses Gerät kann für verschiedene Spannungsbereiche

konguriert werden, indem Widerstände an die Positionen RA

und RB gelötet werden.

b) Wahl der Maßeinheit

Wählen Sie die erforderliche Maßeinheit und den für Ihren Messbereich erforderlichen Dezimalpunkt nach

nebenstehender Skizze aus und setzen die entsprechende Lötbrücke („ON“). Siehe Beispiel-Skizze.

Alle nicht benötigten Felder müssen auf „OFF“ gesetzt werden, da diese sonst nicht

eindeutig ausgeblendet werden.

c) Anschluss der Stiftleiste CN1

Der elektrische Anschluss erfolgt über die Stiftleiste CN1. Die entsprechenden Funktionen entnehmen Sie bitte der folgenden

Tabelle.

Pin Bezeichnung Funktion

1 IN HI Messeingang + (0 - 200 mV/DC)

2 IN LO Messeingang – (Bezugspotential)

3 VDD Betriebsspannung +9 V/DC

4 VSS Betriebsspannung -

5 BL+ Anzeigenbeleuchtung +

6 Anzeigenbeleuchtung -BL -

7 HOLD Data-Hold (Anschluss an VDD)

8 Nicht belegt

d) Messeingang „IN HI“ und „IN LO“

Der Messeingang muss von der Spannungsversorgung galvanisch getrennt sein und darf nicht

verbunden werden.

„IN HI“ und „IN LO“ sind Differenzialeingänge. Sie reagieren auf die jeweils anliegende Spannung und nicht auf die Spannung

in Bezug zur Betriebsspannung. Als Messspannung darf nur eine Gleichspannung angelegt werden.

e) Betriebsspannung „VDD“ und „VSS“

Die Betriebsspannung (VDD) muss im Bereich von 9 V/DC (-0,5V/+1V) liegen. Eine Unter- oder Überschreitung ist nicht

zulässig und kann die Messwerte verfälschen bzw. das Modul zerstören.

Sinkt die Betriebsspannung unter 8,5 V wird in der Anzeige das Symbol „Batterie“ angezeigt. Wechseln Sie umgehendst

die Batterie bzw. regeln Sie die Eingangsspannung auf einen korrekten Spannungswert.

f) Anzeigenbeleuchtung „BL+“ und „BL-“

Die Anzeigenbeleuchtung kann durch Anlegen einer Spannung von wahlweise 9 V/DC oder 12 V/DC eingeschaltet werden.

Die Vorwiderstände für die Beleuchtung (LED´s) sind bereits im Modul

integriert. Ist eine Versorgungsspannung von 9 V/DC vorgesehen,

muss eine Lötbrücke an CN2 gesetzt werden (siehe Skizze). Bei 12

VDC bleibt diese offen.

g) Data-Hold „HOLD“

Der momentan dargestellte Anzeigenwert wird durch die Kontaktierung von „HOLD“ (Pin 7) zu „VDD“ (Pin3) festgehalten. Der

Wert bleibt so lange in der Anzeige, bis die Kontaktierung wieder aufgehoben wird.

h) Interne Referenzspannung „VR1“

Die interne Referenzspannung wird mit VR1 eingestellt. Die Spannung ist werksseitig auf 100,0 mV kalibriert; sie

kann entsprechend der jeweiligen Anwendung nachjustiert werden, beispielsweise um die Ungenauigkeiten externer

Spannungsteiler-Widerstände auszugleichen.

i) LCD Anzeigentest „LKT“

Die Testverbindung „LKT“ darf max. für 2 Sekunden überbrückt werden, da sonst das Modul beschädigt

wird.

Der Kontaktpunkt „LKT“ dient zur kurzzeitigen Überprüfung der Anzeigensegmente. Beim Überbrücken werden alle Segmente

zur Überprüfung angezeigt.

j) Schaltungsbeispiele

Schaltungsbeispiele entnehmen Sie bitte dem beiliegenden Blatt mit den verschiedenen

Anwendungsschaltungen.

PROBLEMBEHEBUNG

Symptom Ursache

Das LCD-Display zeigt „1“ Der Messwert liegt außerhalb des Messbereichs.

Das LCD-Display zeigt „-“ Die an „IN HI“ und „IN LO“ angelegte Spannung ist umgekehrt.

ENTSORGUNG

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

TECHNISCHE DATEN

Best.-Nr.: 126505 / 126562 / 126563 /

126564 / 126567

Best.-Nr.: 126506 / 126568 / 126570 /

126571 / 126598

Betriebsspannung: 9 V/DC 9 V/DC

Stromverbrauch: 2 mA 2 mA

Messbereich: 0 - 200 mV/DC 0 - 200 mV/DC

Anzeige: LCD, 1999 LCD, 1999

Messimpedanz: 100 MΩ 100 MΩ

Auösung: 0,1 mV 0,1 mV

Genauigkeit: ±0,5 % + 10 digit ±0,5 % + 10 digit

Messrate: 3 Messungen/s 3 Messungen/s

Temperaturstabilität: 30 ppm/ ºC 30 ppm/ ºC

Betriebstemperatur: 0 bis + 50 ºC 0 bis +50 ºC

Anzeigenbeleuchtung

Betriebsspannung:

9 V/DC 12 V/DC 9 V/DC 12 V/DC

Anzeigenbeleuchtung

Stromverbrauch:

15 mA 18 mA 30 mA 35 mA

Abmessungen (B x H x T): 48 x 24 x14 mm 72 x 36 x 14 mm

Impressum

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in

elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,

verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

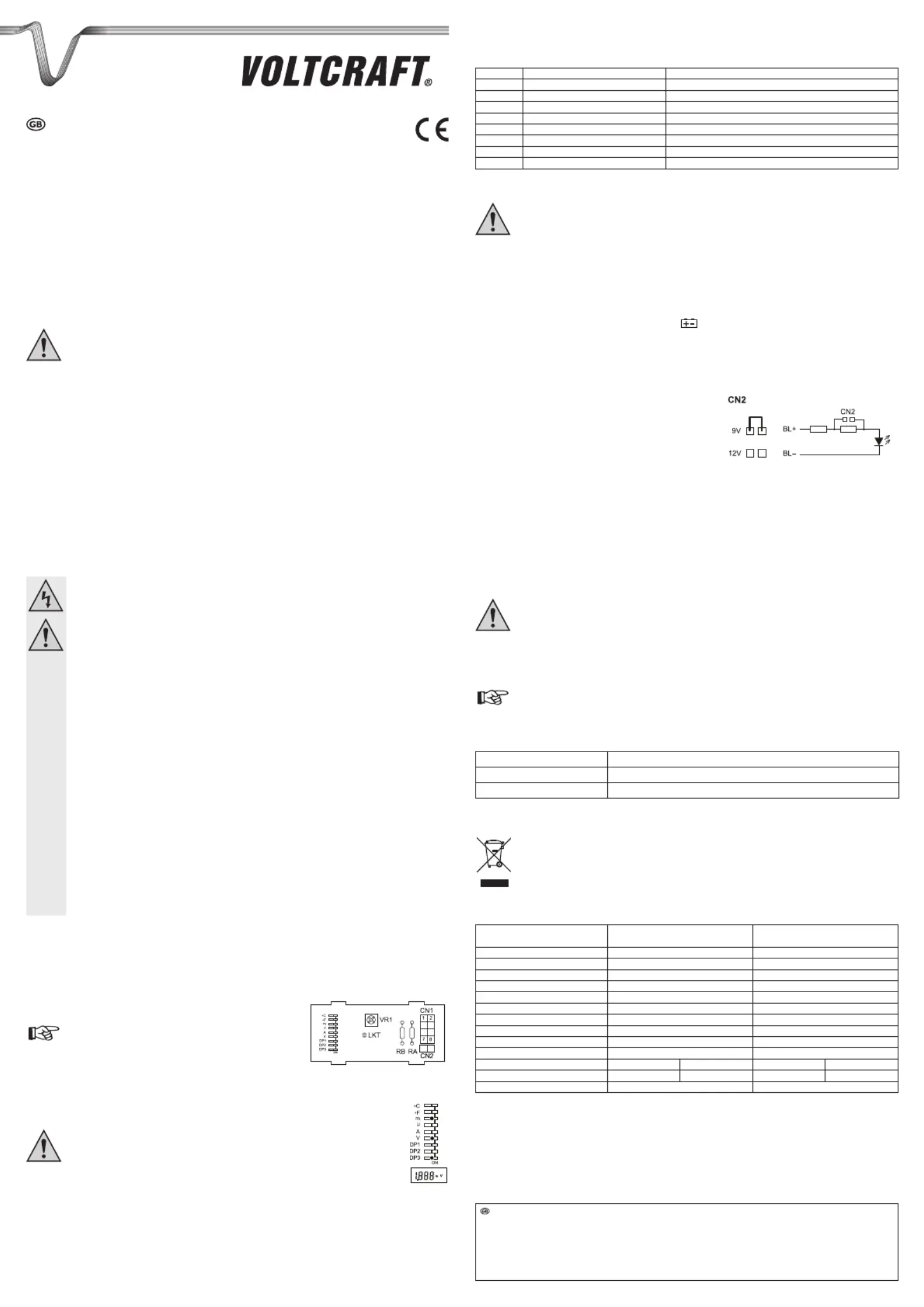

OPERATING INSTRUCTIONS

VERSION 08/14

DIGITAL VOLTMETER MODULE

ITEM NO.: 126505 (DVM-230) Green

ITEM NO.: 126506 (DVM-330) Green

ITEM NO.: 126562 (DVM 230B) Blue

ITEM NO.: 126563 (DVM 230GN) Green negative

ITEM NO.: 126564 (DVM 230RN) Red negative

ITEM NO.: 126567 (DVM 230W) White

ITEM NO.: 126568 (DVM 330B) Blue

ITEM NO.: 126570 (DVM 330RN) Red negative

ITEM NO.: 126571 (DVM 330W) White

ITEM NO.: 126598 (DVM 330GN) Green negative

INTENDED USE

The module is intended for installation in other devices or casings. It displays direct currents ranging from 0 to 200 mV (DC).

By means of individual, external circuits, other physical quantities such as direct current or temperatures can also be displayed.

The measuring units and decimals can be selected. The polarity is automatically displayed.

A display light is integrated; it can be supplied with the operating voltage or with 12 V/DC.

The module must not be operated at voltages greater than 48 V/DC (by an optional volt-age divider). For

a voltage over 48V the respective instructions concerning clearances to air and leakage paths for shock

protection must be complied with. Always observe and adhere to the safe distance for dangerous contact

voltages/wires.

The measuring input must be galvanically separated from the power supply and must not be connected.

The power supply of the module comes from an external 9 V/DC power supply unit. The connection is at the back of the module

in a pin contact strip. You will have to set some soldering links for the selection of the measuring units. There is a data hold

function to “freeze” the measuring value. The product is only to be used in dry indoor locations. !

For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the product for purposes

other than those described above, the product may be damaged. In addition, improper use can cause hazards such as short

circuiting, re, electric shock etc. Read the instructions carefully and keep them. Make this product available to third parties

only together with its operating instructions.

DELIVERY CONTENT

• Digital voltmeter module

• Operating instructions

SAFETY INSTRUCTIONS

Read the operating instructions carefully and especially observe the safety information. If you do

not follow the safety instructions and information on proper handling in this manual, we assume no

liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/

guarantee.

a) Persons / Product

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. These may become dangerous playing material for

children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity, moisture, ammable

gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental

use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

• Also observe the safety and operating instructions of any other devices which are connected to the product.

b) Miscellaneous

• Consult an expert when in doubt about operation, safety or connection of the device.

• Maintenance, modications and repairs are to be performed exclusively by an expert or at a qualied shop.

If you are not sure about the correct connection or use, or if questions arise which are not covered by these operating

instructions, please do not hesitate to contact our technical support or another qualied specialist.

CONNECTION

a) Overview of the PCB

All the connections and functional soldering links are made on the back of the

module.

This device can be congured for different voltage ranges, by

soldering resistors to the positions RA and RB.

b) Selection of the measuring unit

Select the necessary measuring unit and the decimal point you need for your measuring section from the

illustration on the right and set the respective soldering link to “ON”. See example drawing.

Please set all the elds you do not need to “OFF”, or they cannot be blanked out clearly.

c) Connection of the pin contact strip CN1

The electric connection of the module is done in the pin contact strip CN1. For the respective functions, please refer to the

following table.

Pin Description Function

1 IN HI Measurement input + (0 - 200 mV/DC)

2 IN LO Measurement input – (reference potential)

3 VDD Operation voltage +9 V/DC

4 VSS Operating voltage -

5 BL+ Display light +

6 Display light -BL -

7 HOLD Data hold (connection to VDD)

8 Not assigned

d) Measuring input “IN HI” and “IN LO”

The measuring input must be galvanically separated from the power supply and must not be connected.

“IN HI” and “IN LO” are differential inputs. They react to the voltage applied and not to the voltage relative to the operating

voltage. Only a direct voltage may be applied as the measurement voltage.

e) Operating voltage “VDD” and “VSS”

The operating voltage (VDD) must be in the range of 9 V/DC (-0.5 V/+1 V). Do not go below or above this voltage, because the

measuring results would be inaccurate and the module would be destroyed.

If the operating voltage drops below 7 V, the display shows “battery”. Replace the battery immediately or set the input

voltage to the correct value.

f) Display light “BL+” and “BL-“

The display light can be switched on by applying a voltage of either 9 V/DC or 12 V/DC.

The series resistors for the lights (LEDs) are integrated in the module.

If the operating voltage is to be 9 V/DC, a soldering link must be set at

CN2 (see illustration). It remains open for 12 V/DC.

g) Data-Hold „HOLD“

The value currently displayed is frozen by contacting the “HOLD” (pin 7) to “VDD” (pin 3). The value will remain in the display

until the contacts are removed.

h) Internal reference voltage “VR1”

The internal reference voltage is set with VR1. The voltage has been calibrated to 100.0 mV in the factory, it can be adjusted

according to the respective application, for example to compensate for inaccuracies of external voltage divider resistors.

i) LCD display test “LKT”

The test connection “LKT” must not be linked for more than 2 seconds, or the module would be

damaged.

The contact “LKT” serves for short-term checks of the display segments. When it is contacted, all the segments are shown

for a check.

j) Circuit examples

For the circuit examples, please refer to the enclosed sheet with the various application circuits..

TROUBLESHOOTING

Symptom Cause

The LCD shows “1” The measurement value is outside the measuring range.

The LCD shows “-” The voltage connected to “IN HI” and “IN LO” is reversed.

ENTSORGUNG

Electronic devices are recyclable waste and must not be disposed of in the household waste.

At the end of its service life, dispose of the product according to the relevant statutory regulations.

TECHNISCHE DATEN

Item no.: 126505 / 126562 / 126563 /

126564 / 126567

Item no.: 126506 / 126568 / 126570 /

126571 / 126598

Operating voltage: 9 V/DC 9 V/DC

Current consumption: 2 mA 2 mA

Measurement range: 0 - 200 mV/DC 0 - 200 mV/DC

Display: LCD, 1999 LCD, 1999

Measuring impedance: 100 MΩ 100 MΩ

Resolution: 0.1 mV 0.1 mV

Accuracy: ±0.5 % + 10 digit ±0.5 % + 10 digit

Measuring frequency: 3 measurements / sec 3 measurements / sec

Temperature stability: 30 ppm/ ºC 30 ppm/ ºC

Operating temperature: 0 to + 50 ºC 0 to +50 ºC

Display light operating voltage: 9 V/DC 12 V/DC 9 V/DC 12 V/DC

Display light current consumption: 15 mA 18 mA 30 mA 35 mA

Dimensions (W x H x D): 48 x 24 x14 mm 72 x 36 x 14 mm

Legal notice

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data processing

systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent the technical status at the

time of printing.

MODE D’EMPLOI

VERSION 08/14

MODULE VOLTMÈTRE NUMÉRIQUE

Nº DE COMMANDE : 126505 (DVM-230) Vert

Nº DE COMMANDE : 126506 (DVM-330) Vert

Nº DE COMMANDE : 126562 (DVM 230B) Bleu

Nº DE COMMANDE : 126563 (DVM 230GN) Vert négatif

Nº DE COMMANDE : 126564 (DVM 230RN) Rouge négatif

Nº DE COMMANDE : 126567 (DVM 230W) Blanc

Nº DE COMMANDE : 126568 (DVM 330B) Bleu

Nº DE COMMANDE : 126570 (DVM 330RN) Rouge négatif

Nº DE COMMANDE : 126571 (DVM 330W) Blanc

Nº DE COMMANDE : 126598 (DVM 330GN) Vert négatif

UTILISATION PREVUE

Le module est prévu pour le montage dans un appareil ou dans un boîtier. Il sert à l’afchage des valeurs de tension continue

comprises entre 0 et 200 mV (CC). Vous pouvez faire afcher d’autres grandeurs physiques, comme p. ex. celles du courant

continu ou des températures, au moyen de câblages individuels externes. Les unités de mesure et le signe décimal peuvent

être affectés. L’afchage de la polarité s’effectue automatiquement.

L’éclairage de l’afchage est inclus, il peut être alimenté soit par la tension de service soit par 12 V/CC.

Le module ne doit être utilisé que jusqu’à une tension de 48 V/CC (au moyen dediviseurs de tension, en

option). À partir d’une tension de >48 V il faut respecter lesprescriptions respectives sur les lignes de

fuite et les distances d’isolement pour la-protectioncontre le contact. La distance de sécurité par rapport

aux tensions/conducteurs comportant des risques au contact doit impérativement être respectée.

L’entrée de mesure doit être séparée galvaniquement de l’alimentation en tension et ne doit pas y être

raccordée.

Le module est alimenté par une source électrique externe de 9 V/CC. Le raccordement se fait par l’intermédiaire d’une barrette

à broches sur l’arrière du module. Il faut placerquelques ponts de soudure pour le choix des unités de mesures. Il y a une

fonction « data hold » pour « geler »la valeur de mesure.

Pour des raisons de sécurité et d’homologation (CE), toute transformation et/ou modication du produit est interdite. Si vous

utilisez le produit à d’autres ns que celles décrites précédemment, cela risque d’endommager le produit. Par ailleurs, une

utilisation incorrecte peut être source de dangers tels que court-circuit, incendie, électrocution. Lisez attentivement le mode

d’emploi et conservez le. Ne transmettez le produit à des tiers qu’accompagné de son mode d’emploi.

CONTENU D’EMBALLAGE

• Module voltmètre numérique

• Mode d’emploi

CONSIGNES DE SECURITE

Lisez le mode d’emploi avec attention en étant particulièrement attentif aux consignes de sécurité. En cas

de non-respect des consignes de sécurité et des informations données dans le présent mode d’emploi

pour une utilisation correcte de l’appareil, nous déclinons toute responsabilité en cas de dommage

personnel ou matériel consécutif. En outre, la responsabilité/garantie sera alors annulée.

a) Personnes / Produit

• Ce produit n’est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériel d’emballage. Cela pourrait devenir un jouet pour enfants très dangereux.

• Gardez le produit à l’abri de températures extrêmes, de la lumière du soleil directe, de secousses intenses,

d’humidité élevée, d’eau, de gaz inammables, de vapeurs et de solvants.

• N’exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n’est plus possible, cessez d’utiliser le produit et protégez-le d’une utilisation

accidentelle. Une utilisation en toute sécurité n’est plus garantie si le produit :

- présente des traces de dommages visibles,

- le produit ne fonctionne plus comme il devrait,

- a été stocké pour une période prolongée dans des conditions défavorables ou bien

- a été transporté dans des conditions très rudes.

• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur,

l’appareil peut être endommagé.

• Respecter également les informations concernant la sécurité et le mode d’emploi pour les autres appareils

connectés à cet appareil.

b) Divers

• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la

sécurité ou le raccordement de l‘appareil.

• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier spécialisé.

En cas de doute quant au raccordement correct de l’appareil, de son utilisation ou lorsque vous avez des questions pour

lesquelles vous ne trouvez aucune réponse dans le présent mode d’emploi, contactez notre service de renseignements

techniques ou un autre spécialiste.

RACCORDEMENT

a) Vue d’ensemble de la plaquette

Tous les raccordements et les ponts de soudure fonctionnels s’effectuent sur le

panneau arrière du module.

En soudant des résistances aux positions RA et RB, cetappareil peut

être conguré pour différentes gammes detension.

b) Choix de l’unité de mesure

Choisissez l’unité de mesure nécessaire et le point décimal requis de votre plage de mesure d’après le croquis

ci-contre et mettez le pont de soudure respectif (« ON »). Voir exemple - croquis.

Tous les champs dont vous n’avez pas besoin doivent être mis en position « OFF », sinon leur

afchage n’est pas sufsamment supprimé.

c) Branchement de la barrette à broches CN1

Le branchement électrique s’effectue par la barrette à broches CN1. Les fonctions correspondantes sont indiquées dans le

tableau suivant.

Pin Désignation Fonction

1 IN HI Entrée de mesure + (0 – 200 mV/DC)

2 IN LO Entrée de mesure – (Potentiel de référence)

3 VDD Tension de service +9 V/DC

4 VSS Tension de service -

5 BL+ Éclairage de l’afchage +

6 BL - Éclairage de l’afchage -

7 HOLD Data-Hold (connexion à VDD)

8 Non affecté

d) Entrée de mesure « IN HI » ET « IN LO »

L’entrée de mesure doit être séparée galvaniquement de l’alimentation en tension et ne doit pas y être

raccordée.

« IN HI » et « IN LO » sont des entrées différentielles. Elles réagissent à chacune des tensions arrivantes et pasà la tension

relative à la tension de service. Comme tension de mesure, vous ne devez utiliser que la tensioncontinue.

e) Tension de service « VDD » et « VSS »

La tension de service (VDD) doit être aux environs de 9 V/CC (-0,5 V/+1 V). Un dépassement négatif ou posi-tif n’est pas

admissible et peut fausser les valeurs de mesure ou détruire le module.

Si la tension de service baisse au-dessous de 8,5 V le symbole « batterie » est afché. Changez immédiatement la

batterie respectivement et réglez la tension d’entrée à une valeur de tension correcte.

f) Éclairage d’afchage « BL+ » et « BL- »

L’éclairage d’afchage peut être allumé en appliquant une tension soit de 9 V/CC soit de 12 V/CC.

Les résistances série pour l’éclairage (LED) sont déjà inté-grées dans

le module. Si une tension d’alimentation de 9 V/CC est prévue, un

pont de soudure doit être mis auconnecteur CN2 (voir croquis). Pour

12 V/CC il resteouvert.

g) Retenue des données « HOLD »

La valeur momentanément afchée est xée en appuyant sur « HOLD » (Pin 7) vers « VDD » (Pin 3). La valeurreste afchée

jusqu’à ce que le contact soit de nouveau interrompu.

h) Tension référentielle interne « VR1 »

La tension référentielle interne est réglée à VR1. En sortie d’usine, la tension est calibrée à 100,0 mV, ellepeut être réajustée

conformément à l’application choisie, p. ex. pour compenser les inexactitudes des résis-tances de diviseurs de tension

externes.

i) Test d’afchage LCD « LKT »

La connexion test “LKT” ne peut être court-circuitée que pendant 2 secondes au maxi-mum, autrement

le module sera endommagé.

Le point de contact « LKT » sert à vérier temporairement les segments d’afchage. En pontant tous les seg-ments à vérier

sont afchés.

j) Exemples de branchement

Exemples de branchement sont indiquées dans la che des circuits intégrés pour les applications cijointes..

DEPANNAGE

Symptôme Cause

L’écran afche « 1 » La valeur mesurée est en dehors de la plage de mesure.

L’écran afche « - » La tension connectée à « IN HI » et « IN LC » est inversée.

ELIMINATION DES DECHETS

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures

ménagères.

En n de vie, éliminez l’appareil conformément aux dispositions légales en vigueur.

DONNEES TECHNIQUES

Nº de commande : 126505 / 126562 /

126563 / 126564 / 126567

Nº de commande : 126506 / 126568 /

126570, 126571 / 126598

Tension de service : 9 V/CC 9 V/CC

Consommation en courant : 2 mA 2 mA

Plage de mesure : 0 - 200 mV/CC 0 - 200 mV/CC

Afchage : LCD, 1999 LCD, 1999

Impédance de mesure : 100 MΩ 100 MΩ

Résolution : 0,1 mV 0,1 mV

Précision : ±0,5 % + 10 digit ±0,5 % + 10 digit

Cadence d’acquisition : 3 mesures par s 3 mesures par s

Stabilité de température : 30 ppm/ ºC 30 ppm/ ºC

Température de service : 0 à + 50 ºC 0 à +50 ºC

Éclairage de l’afchage tension de

service:

9 V/CC 12 V/CC 9 V/CC 12 V/CC

Éclairage de l’afchage consommation

en courant :

15 mA 18 mA 30 mA 35 mA

Dimensions (L x H x P) : 48 x 24 x14 mm 72 x 36 x 14 mm

Informations légales

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication

correspond au niveau technique du moment de la mise sous presse.

Produktspecifikationer

Varumärke:	Voltcraft
Kategori:	Mätutrustning
Modell:	DVM-330
Vikt:	14 g
Bredd:	76 mm
Djup:	50.8 mm
Höjd:	44.5 mm
Snäll:	Ingebouwd
Anslutningsteknik:	Bedraad
Noggrannhet:	5 procent
Certifiering:	TUV, CE, FCC
Bildsensortyp:	Vochtigheidssensor
Material:	Acrylonitrielbutadieenstyreen (ABS)
Avsedd för:	Binnen
Hållbarhetscertifikat:	RoHS
Temperaturmätområde:	- °C
Drifttemperatur (TT):	0 - 66 °C
Meetbereik vochtigheid:	5 - 95 procent
