Bedienungsanleitung

Rundzellen-Ladegerät Li-Ion, NiCd, NiMH, LiFePO4

Best.-Nr. 2859417

1 Bestimmungsgemäße Verwendung

Das Produkt ist zum Laden, Entladen, Testen und Auffrischen der in der Anleitung angegeben

Akkutypen bestimmt.

Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht

im Freien. Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Pro-

dukt beschädigt werden. Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag

oder anderen Gefährdungen führen.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Aus

Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder ver-

ändern.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf.

Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen

2 Lieferumfang

Ladegerät IPC-4

Netzkabel

Bedienungsanleitung

3 Neueste Informationen zum Produkt

Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter

oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.

4 Symbolerklärung

Das Symbol warnt vor Gefahren, die zu Verletzungen führen können.

Das Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch Strom-

schlag führen kann.

5 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie

insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungs-

anleitung enthaltenen Sicherheitshinweise und Informationen für einen ord-

nungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung

für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus

erlischt in solchen Fällen die Gewährleistung/Garantie.

5.1 Allgemein

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu

einem gefährlichen Spielzeug werden.

Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wen-

den Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.

Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem

Fachmann bzw. einer Fachwerkstatt durchführen.

5.2 Handhabung

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen

aus geringer Höhe können das Produkt beschädigen.

5.3 Betriebsumgebung

Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Ga-

sen, Dämpfen und Lösungsmitteln.

Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.

Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

Schalten Sie das Produkt niemals gleich dann ein, wenn dieses von einem kalten in einen

warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umstän-

den das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kom-

men, bevor Sie es in Betrieb nehmen.

Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder elektro-

magnetischen Feldern bzw. Sendeantennen oder HF-Generatoren. Andernfalls besteht die

Möglichkeit, dass das Produkt nicht ordnungsgemäß funktioniert.

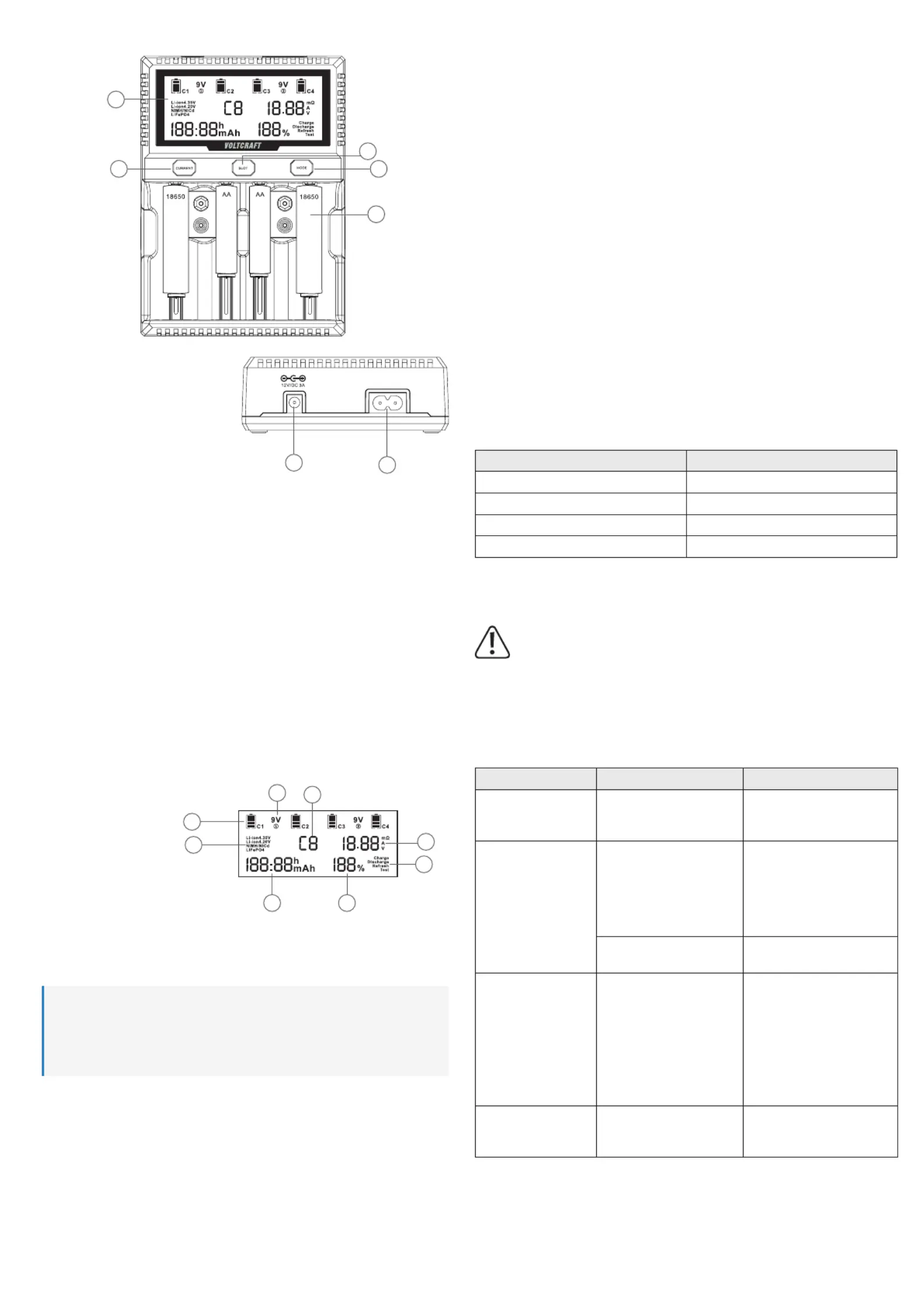

6 Bedienelemente

1 LCD-Anzeige

2 Ladestrom

3 Programmwahl

4 Auswahl des Ladeslots

5 Akkufach

6 DC Eingang

7 AC Eingang

7 Installation

Dem Ladegerät liegt ein passendes Netzkabel bei (sh. Punkt 2, Lieferumfang).

Ebenfalls kann das Ladegerät über einen Netzadapter (12V, 3A) betrieben werden. Wenn beide

Anschlüsse in Betrieb sind, wählt das Gerät automatisch den Anschluss über das Netzkabel.

8 Bedienung

Stecken Sie das beiliegende Netzkabel oder das Kabel des Netzadapters in die dafür vorgese-

hene Buchse auf der Rückseite des Ladegerätes. Alle Anzeigeelemente leuchten kurz auf, um

anschießend in den Betriebszustand überzugehen. Sind noch keine Akkus eingelegt, erschei-

nen vier leere Akkusymbole. Falls bereits Akkus eingelegt sind, wird der Programmbetrieb im

entsprechenden Symbol für den Slot (Schacht) angezeigt.

Das standardmäßig voreingestellte Programm wird direkt nach Inbetriebnahme ge„Charge“ -

startet.

Legen Sie idealer Weise nach Start des Gerätes die Akkus in die gewünschten Akkuschächte

durch Ziehen der Kontaktlaschen bzw. Aufstecken der 9V Blöcke auf die entsprechenden Pins.

8.1 Anzeige

1 Akkusymbol

2 9 V Akkufach

3 Akkutyp

4 Akkufach

5 Akku Ladestrom, Spannung und

Innenwiederstand

Dieses Element der Anzeige wechselt

automatisch zwischen Spannung [V],

Innenwiderstand [Milliohm] und Strom [A]

6 Akkukapazität und Zeit

Die Anzeige wechselt während und am Ende des Laufs eines Programmes automatisch

zwischen Laufzeit und Ladung [mAh].

Wichtig:

Im Falle eines defekten oder falschherum eingelegten Akkus oder einer Batterie statt

eines Akkus im jeweiligen Fach wird „Err“ für „Fehler“ angezeigt. Dann sind keine

Programme wählbar und der Akku sollte richtig gepolt eingelegt oder fachgerecht ent-

sorgt werden.

7 Ladezustand in %

8 Gewähltes Programm (nur für Steckplatz 4)

Das Gerät verfügt über ein Hintergrundbeleuchtetes Display, Anzeigen zur Ladezeit, Span-

nung, Ladestrom, Kapazität/bisher geladene/entladene mAh, Innenwiderstand, Akkutyp, Lade-

schacht, Programm, Ladezustand in % und Ladezeit nach obiger Abbildung.

8.2 Anwahl des Slots

Wählen Sie bei gestartetem Gerät nach Einlegen des Akkus den entsprechenden Schacht aus,

um für diesen anschließend das Programm (Nur Slot 4) und den Lade-/Entladestrom einzustel-

len. Für Schacht 4 kann ein separates Programm gefahren werden, die Schächte 1-3 können

nur das Programm fahren.„Charge“

8.3 Programme

Das Ladegerät besitzt vier Programme:

– „Charge“

Lädt den Akku bis zu seiner Ladeschlussspannung (automatisch, außer bei Li-ion und

LiFePO4-Akkus, siehe 8.5)

– (Entladen), nur in Slot 4„Discharge“

Entlädt den Akku bis zu seiner Entladeschlussspannung. Somit kann beispielsweise

die Kapazität getestet werden.

– (Auffrischen), nur Slot 4„Refresh“

Dieses Programm führt mehrere Lade- und Entladezyklen hintereinander durch und

steigert bei schwach gewordenen Akkus die Leistungsfähigkeit.

– „Test“ (Akkuüberprüfung, Kapazität, Innenwiderstand), nur Slot 4

Dieses Programm führt einen Lade- Entlade- und wieder Ladezyklus durch.

Über die Taste „Mode“ lässt sich das gewünschte Programm für Slot 4 anwählen. Sollte die

Stromversorgung unterbrochen und wiederhergestellt werden, startet das Gerät automatisch

mit dem Programm .„Charge“

Das Programm besitzt einen „Charge“ „Trickle Mode“ (Erhaltungsladung, 100 mA, ±30mA,

nur bei NiMH-Akkus), um volle Akkus so lange in vollem Ladezustand zu halten, bis sie aus

dem Ladegerät entnommen werden.

Die Anzeige wechselt während jedes Programmlaufs und am Ende wird die erreichte Ladung in

mAh, aktuelle Spannung in V sowie der Innenwiderstand in Milliohm angezeigt.

8.4 Lade-/Entladestrom

Der Lade-/Entladestrom kann nach Anwahl des gewünschten Slots über die Taste „Current“

gewählt werden. Mögliche Ströme können den Technischen Daten entnommen werden.

Empfohlener Ladestrom:

Empfohlener Ladestrom Akkukapazitätsbereich

0,2 A niedriger als 800 mAh

0,5 A - 0,8 A 800 mAh - 2000 mAh

1,0 A - 1,5 A 2000 mAh - 3500 mAh

2,0 A mehr als 3500 mAh

8.5 Achtung bei Li-ion und LiFePO4 Akkus

LiFePO4 Akkus müssen manuell eingestellt werden, da diese ansonsten im Li-ion-

Modus geladen werden. LiFePO4 Akkus haben eine niedrigere Spannung im voll

geladenen Zustand als Li-ion-Akkus, wodurch diese durch die zu hohe Abschalt-

spannung beschädigt werden und sogar explodieren können.

Auch für Li-ion-Akkus muss der passende Typ (4,20 V oder 4,35 V) eingestellt

werden, sofern dieser nicht automatisch erkannt werden sollte, um die korrrekte

Ladeschlussspannung sicherzustellen.

Drücken Sie hierzu die Taste so lange (1-2 sek.), bis der korrekte Akkutyp angezeigt „Mode“

wird.

9 Fehlerbehebung

Fehler Grund Abhilfe

Akku wird nicht erkannt,

Akkusymbol bleibt leer

Zu großer Widerstand zwi-

schen den Anschlüssen

Akku defekt, fachgerecht

entsorgen und einen Neuen

einsetzen

Anzeige „Err“ Akku falschherum eingelegt,

verpolt

Pole umdrehen,

sollte der Akku richtig gepolt

sein und die Anzeige erscheint

trotzdem, ist der Akku defekt.

Bitte entsorgen Sie diesen

Akku fachgerecht.

Im Schacht bendet sich eine

nicht auadbare Batterie.

Bitte entfernen Sie die Batterie

umgehend aus dem Ladegerät.

Akku wird sehr heiß

(> 40°C)

Ladeschlussspannung und

Ladestrom (nach Punkt

8.4) prüfen. Werte zu groß,

Gefahr der Explosion/Entzün-

dung des Akkus!

Akku defekt

Ladevorgang bei zu hohen

Umgebungstemperaturen

Sofort den Akku entnehmen

und an einen sicheren Ort

bringen (z.B. zwischen zwei

Keramikteller oder auf eine

Steinplatte) und Abkühlung des

Akkus sicherstellen. Für gute

Belüftung des Raums sorgen

Ladegerät startet nicht

oder wird sehr heiß

(>50°C)

Internes Netzteil defekt Ladegerät nicht mehr benutzen

6 7

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

10 Reinigung und Plege

Wichtig:

– Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere

chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunkti-

onen des Produkts führen.

– Tauchen Sie das Produkt nicht in Wasser.

1. Trennen Sie das Produkt von der Stromversorgung.

2. Reinigen Sie das Produkt mit einem trockenen, faserfreien Tuch.

11 Entsorgung

11.1 Produkt

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht wer-

den, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist da-

rauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem

Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpichtet, Altgeräte einer vom unsortierten

Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpichtet,

Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie

Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der

Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme

von Altgeräten verpichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten

zur Verfügung (weitere Informationen auf unserer Internet-Seite):

in unseren Conrad-Filialen

in den von Conrad geschaffenen Sammelstellen

in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Her-

stellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der

Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pichten für die Altgeräte-

Rückgabe und das Altgeräte-Recycling gelten.

11.2 Akkus

Entnehmen Sie evtl. eingelegte Akkus und entsorgen Sie diese getrennt vom Produkt.Sie als

Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batteri-

en/Akkus verpichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekenn-

zeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die

Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium,

Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter

dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde,

unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen

damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Vor der Entsorgung sind offen liegende Kontakte von Akkus vollständig mit einem Stück Kle-

beband zu verdecken, um Kurzschlüsse zu verhindern. Auch wenn Akkus leer sind, kann die

enthaltene Rest-Energie bei einem Kurzschluss gefährlich werden (Aufplatzen, starke Erhit-

zung, Brand, Explosion).

12 Technische Daten

12.1 Stromversorgung

Eingangsspannung/-strom 1 AC 100~240 V 50-60 Hz .........

Eingangsspannung/-strom 2 DC 12 V 3 A .........

Ausgangsspannung/-strom 1 DC 3,65 V / DC 4,2 V / 4,35 V 2 A * 2 (slot 1 & slot 4), ........

1,5 A * 3, 0,2 A / 0,5 A / 0,8 A / 1 A * 4

Ausgangsspannung/-strom 2 DC 1,48 V 0,2 A / 0,5 A / 0,8 A / 1 A * 4 ........

Ausgangsspannung/-strom 3 DC 9 V 60 mA / 120 mA * 2 ........

Entladungsstrom 0,2 A / 0,4 A * 1 (nur Schacht 4) ...........................

Erhaltungsladung 100 mA ± 30 mA (nur bei Ni-MH Akkus) ..........................

Material ABS .........................................

Leistungsaufnahme 36 W ......................

Maximale Ladungsspannung ........ LiFePO4 3,65V ±0,05V

Li-ion 4,2V ±0,05V

Li-ion 4,35V ±0,05V

NiMH 1,48V ±0,05V

NiMH9V 10V ±0,5V

Kompatible Akkus 1,2V Ni-MH/CD: A, AA, AAA, AAAA,C,SC,D .........................

9V Ni-MH 6F22

3,2V LiFePO4, 3,6/3,7/3,85V Li-ion:10340/10440/14500/

14650/16340/17335/17500/17670/18350/18500/18650/

18700/20700/21700/22650/22700/26500/26650/32650

12.2 Umgebungsbedingungen

Betriebstemperatur und

Betriebsluftfeuchtigkeit 0°~40°C/ 20~80% RH (nicht kondensierend) .................

Lagertemperatur und

Lagerluftfeuchtigkeit -20°~70°C / 20~85% RH (nicht kondensierend .....................

12.3 Andere

Abmessungen 162 x 120 x 45 mm ...............................

Gewicht ca. 382 g .........................................

Produktspecifikationer

Varumärke:	Voltcraft
Kategori:	Batteriladdare
Modell:	IPC-4

Behöver du hjälp?

Om du behöver hjälp med Voltcraft IPC-4 ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Batteriladdare Voltcraft Manualer

Voltcraft VC-CJS76 Bruksanvisning

1 Oktober 2024

Voltcraft VC-CJS72 Bruksanvisning

26 September 2024

Voltcraft CC-3 Bruksanvisning

26 September 2024

Voltcraft VC-BC4-PB1 Bruksanvisning

25 September 2024

Voltcraft IPC-3 Bruksanvisning

25 September 2024

Voltcraft IPC-4 Bruksanvisning

25 September 2024

Voltcraft BC4 Bruksanvisning

25 September 2024

Voltcraft P4-9 Bruksanvisning

25 September 2024

Voltcraft VC-12/1000A Bruksanvisning

22 September 2024

Voltcraft Quick Start System 600A Bruksanvisning

22 September 2024

Batteriladdare Manualer

Nyaste Batteriladdare Manualer

IDX UC-PD2 Bruksanvisning

11 December 2024

IDX ZC-X2G Bruksanvisning

11 December 2024

Einhell BT-BC 2 D Bruksanvisning

8 December 2024

Anker 613 Magnetic Wireless Charger Bruksanvisning

8 December 2024

Black Decker 98020 Bruksanvisning

8 December 2024

Einhell BT-BC 4 P Bruksanvisning

7 December 2024

Einhell BT-BC 7 PE Bruksanvisning

7 December 2024

Einhell BT-BC 4 D Bruksanvisning

7 December 2024

Einhell BT-PS 1000 Bruksanvisning

7 December 2024

Einhell BT-PS 700 Bruksanvisning

7 December 2024
