• Ladegeräte und Zubehör gehören nicht in Kinderhände! Es sind keine Spielzeuge.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver-

bandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und

Betriebsmittel zu beachten.

• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das

Betreiben von Ladegeräten und Zubehör durch geschultes Personal verantwort-

lich zu überwachen.

• Bei unsachgemäßer Handhabung kann der Akku überladen bzw. zerstört werden.

Im schlimmsten Fall kann der Akku explodieren und dadurch erheblichen Scha-

den anrichten.

• Lassen Sie das Gerät auf Umgebungstemperatur kommen, wenn es von einer

kalten in eine warme Umgebung gebracht wird. Das dabei entstehende Kondens-

wasser kann unter ungünstigen Umständen Ihr Gerät zerstören.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so

ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu

sichern.

• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

- das Gerät sichtbare Beschädigungen aufweist,

- das Gerät nicht mehr arbeitet und

- nach längerer Lagerung unter ungünstigen Verhältnissen oder

- nach schweren Transportbeanspruchungen.

• Stellen Sie sicher, dass Sie diese Anleitung immer zur Hand haben, um einen

sicheren Betrieb zu gewährleisten. Bewahren Sie diese Bedienungsanleitung an

einem sicheren Ort auf und händigen Sie diese einem nachfolgenden Besitzer

aus. Beim Anschließen und während des Betriebs des Geräts sind eine Reihe von

Sicherheitshinweise zu beachten.

• Stellen Sie das Gerät an einem sichern Ort so auf, dass es absolut fest steht und

nicht herunterfallen kann! Dadurch könnte es zu Verletzungen kommen. Stellen

Sie das Gerät niemals auf eine brennbare Oberäche (z.B. Teppich). Verwenden

Sie nur eine geeignete, nicht brennbare, hitzebeständige Oberäche.

• Sorgen Sie während des Betriebs für eine ausreichende Belüftung. Das Gerät

niemals bedecken.

• Halten Sie das Gerät immer weit entfernt von brennbaren Materialien, sowohl

während als auch nach dem Laden. Laden und bewahren Sie das Gerät in einem

feuerfesten Behältnis auf.

Akkuhinweise

Obwohl sowohl wiederauadbare und nicht wiederauadbare Batterien zum normalen Alltag

dazugehören, sind mit deren Gebrauch dennoch zahlreiche Gefahren und Probleme verbun-

den. Insbesondere bei der Nutzung von LiPo-/Li-Ion-/LiFe-Akkus müssen aufgrund des hohen

Energiegehalts (im Vergleich zu herkömmlichen NiCd- oder NiMH-Akkus) unterschiedliche

Vorschriften eingehalten werden, um Explosions- und Brandgefahren zu vermeiden.

Vergewissern Sie sich daher immer, dass Sie vor der Handhabung von Akkus die nachfolgen-

den Informationen und Sicherheitshinweise gelesen und verstanden haben.

Lesen und beachten Sie außerdem Hinweise, die mit dem Akku bereitgestellt werden!

a) Allgemeine Informationen

• Akkus sind kein Spielzeug. Akkus von Kindern fernhalten.

• -Akkus dürfen nicht kurzgeschlossen, demontiert oder ins Feuer geworfen werden. Es be

steht Brand- und Explosionsgefahr!

• Auslaufende oder beschädigte Akkus können bei Kontakt mit der Haut ätzende Verletzungen

verursachen. Tragen Sie deshalb geeignete Schutzhandschuhe.

• Laden Sie keine normalen, nicht wiederauadbaren Batterien auf. Es besteht Brand- und

Explosionsgefahr!

• -Nicht wiederauadbare Batterien dürfen nur einmal verwendet und müssen nach dem Ge

brauch ordnungsgemäß entsorgt werden.

• Akkus dürfen nicht nass oder feucht werden.

• Lassen Sie Akkus/Geräte während des Lade-/Entladevorgangs nicht unbeaufsichtigt.

• Beachten Sie die richtige Polarität (Pluspol/+ und Minuspol/-). Dieses Gerät verfügt über

eine Schutzfunktion vor falscher Verbindung der KFZ-Batteriepole. Nichtsdestotrotz ist es

möglich, dass falsch installierte Akkus unter bestimmten Bedingungen Schäden verursa-

chen können.

• Falls das Produkt längere Zeit nicht verwendet werden soll (z.B. während der Lagerung),

trennen Sie alle angeschlossenen Kabel vom Gerät.

• Laden/entladen Sie keine beschädigten, auslaufenden oder verformten Akkus. Es besteht

Brand- und Explosionsgefahr! Entsorgen Sie unbrauchbare Akkus umweltgerecht. Verwen-

den Sie solche Akkus nicht weiter.

• Laden Sie das Gerät ca. alle 3 Monate auf, da anderenfalls die Gefahr besteht, dass sich

der Akku aufgrund einer Selbstentladung entlädt und im Bedarfsfall nicht einsatzbereit ist.

• Entfernen Sie das vollständig geladene Gerät vom Ladegerät.

• Da sowohl das Gerät als auch die Akkus während des Lade-/ Entladevorgangs heiß werden,

muss für ausreichende Belüftung gesorgt werden. Geräte niemals abdecken!

Bedienungsanleitung

Schnellstartsystem 600A

Best.-Nr. 2127443

Bestimmungsgemäße Verwendung

Das Schnellstartsystem ermöglicht die schnelle und unkomplizierte Startunterstützung für ben-

zin- oder dieselbetriebene Autos mit einer Bordspannung von 12 V/DC. Es können Benzinmo-

toren bis 4,0 Liter und Dieselmotoren bis 2,5 Liter Hubraum beim Starten unterstützt werden.

Als Stromquelle des Schnellstartsystems dient ein integrierter, kompakter Hochleistungs-

Lithium-Ionen-Akku.

Zusätzlich ist ein USB-Ladeausgang vorhanden, um elektronische Kleingeräte zu laden. Das

Schnellstartsystem dient hier als leistungsstarke Power-Bank.

Eine integrierte LED-Leuchte kann wahlweise auf Dauerlicht, SOS-Signallicht oder Stroboskop-

Warnblinklicht eingestellt werden.

Das Schnellstartsystem verfügt über eine Ladezustandsanzeige und wird über handelsübliche

USB-Ladegeräte (nicht im Lieferumfang enthalten) geladen. Ein passendes Lade-Adapterka-

bel (USB-A auf Micro USB) liegt bei.

Das Gerät ist nach IP66 staub- und strahlwassergeschützt und kann auch unter schlechten

Wetterbedingungen wie Regen und Schnee eingesetzt werden.

Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig.

Widrige Umgebungsbedingungen sind:

• explosionsgefährdete Bereich

• brennbare Gase, Dämpfe oder Lösungsmittel,

• starke Vibrationen.

Eine andere Verwendung als zuvor beschrieben ist nicht zulässig und führt zur Beschädigung

dieses Produktes. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektri-

scher Schlag etc. verbunden.

Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!

Die Sicherheitshinweise und die Bedienungsanleitung der angeschlossenen Geräte sind un-

bedingt zu beachten!

Lieferumfang

• Schnellstartsystem

• Starterkabel mit Polklemmen

• Micro USB/USB-A Ladekabel

• Tragetasche

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads - her

unter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der

Webseite.

Symbolerklärung

Ein in einem Dreieck bendliches Ausrufezeichen weist auf wichtige Hinweise in

dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur Be-

dienung gegeben werden sollen.

Dieses Gerät ist CE-konform und erfüllt die erforderlichen nationalen und europäi-

schen Richtlinien.

Sicherheitshinweise

Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält

wichtige Hinweise zum korrekten Betrieb.

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht

werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen

wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung

oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen

wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/

oder Verändern von Elektrogeräten nicht gestattet.

• Ladegeräte und die angeschlossenen Akkus dürfen nicht unbeaufsichtigt betrie-

ben werden.

• Um einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicher-

heitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung

enthalten sind.

b) Zusätzliche Informationen zu Lithiumakkus

• -Li-Ion-Akkus, die in diesem Gerät verbaut sind, erfordern während des Lade-/Entladevor

gangs sowie während des Betriebs und der Handhabung besondere Sorgfalt.

• Den Akku niemals zerstören oder beschädigen, nicht herunterfallen lassen oder mit Gegen-

ständen anstechen. Schützen Sie den Akku vor mechanischen Belastungen. Es besteht

Brand- und Explosionsgefahr!

• Sorgen Sie dafür, dass das Gerät während des Gebrauchs, Ladens, Entladens, Transports

und der Lagerung nicht überhitzt. Legen Sie das Gerät nicht in die Nähe von Wärmequellen

und schützen Sie es vor direkter Sonneneinstrahlung. Bei Überhitzung des Gerätes besteht

Brand- und Explosionsgefahr!

• Das Gerät darf eine Temperatur von +60 °C nicht überschreiten.

• Falls ein Gerät beschädigt, oder die äußere Hülle aufgeblasen/geschwollen ist, verwenden

Sie das Gerät nicht weiter. Nicht auaden. Es besteht Brand- und Explosionsgefahr!

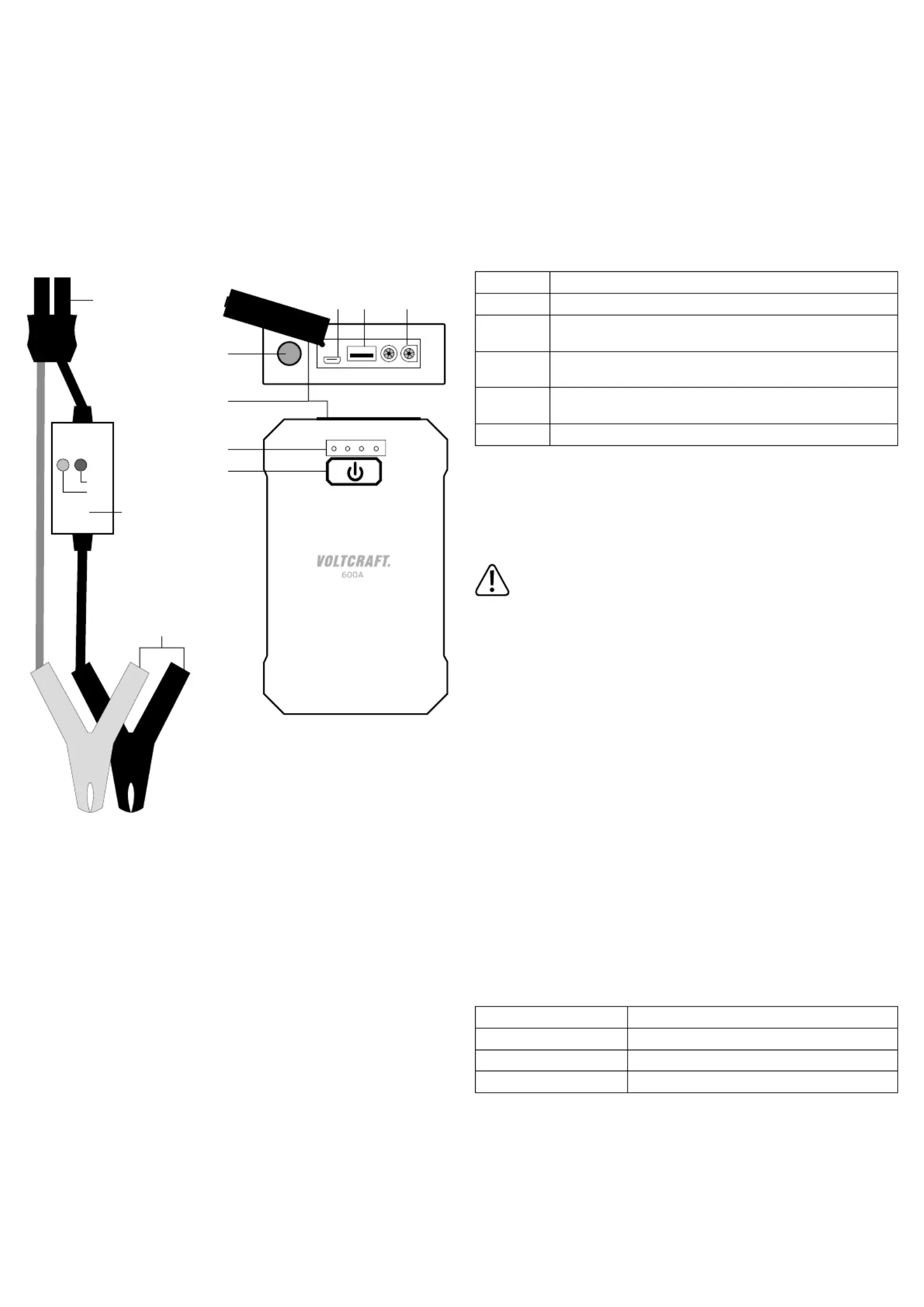

Einzelteilbezeichnung

5 6 7

START

ERR

1 Taste für Ladezustandsanzeige und Aktivierung von LED-Licht und Powerbank-Funktion

2 Ladezustandsanzeige

3 Schutzabdeckung

4 LED-Licht

5 Micro USB-Ladeeingang „Input“

6 USB-Ladeausgang „Output“

7 Mechanisch kodierter Anschluss für Starterkabel

8 MOSFET-Gehäuse mit LED-Statusanzeige für Starterbetrieb

9 Mechanisch kodierte Anschlussstecker für Schnellstartsystem

10 Polklemmen (Rot +, Schwarz -)

Inbetriebnahme und laden

• Das Schnellstartsystem muss vor einem Einsatz vollständig geladen werden.

• Zum Laden eignen sich herkömmliche USB-Schnellladegeräte mit einem Ladestrom von

mind. 1 A. Ein Ausgangsladesstrom von mind. 1,5 A wird empfohlen, da dadurch die Ladezeit

verkürzt wird.

• Verbinden Sie das USB-Ladegerät (nicht im Lieferumfang) mit dem beiliegenden Lade-

Adapterkabel.

• Das Micro USB-Kabel stecken Sie in die Micro USB-Ladebuchse „Input“ (5).

• Sobald Ihr USB-Ladegerät einen ausreichenden Ladestrom liefert, wird der Ladevorgang

durch die nacheinander aueuchtenden LEDs der Ladezustandsanzeige (2) dargestellt.

• Leuchten alle 4 LEDs der Ladezustandsanzeige gleichzeitig bzw. leuchten dauernd, so ist

der Ladevorgang abgeschlossen.

• Entfernen Sie das Ladekabel vom Startsystem.

• Durch ein kurzes Drücken der Aktivierungstaste (1) wird der aktuelle Ladezustand angezeigt.

Anzeige Bedeutung

4 LEDs Startsystem ist vollgeladen und kann uneingeschränkt verwendet werden.

3 LEDs Startsystem ist zu 75% geladen und kann uneingeschränkt verwendet

werden.

2 LEDs Startsystem ist zu 50% geladen. Eine Verwendung ist nur als Powerbank

oder LED-Licht möglich.

1 LED Startsystem ist zu 25% geladen. Eine Verwendung ist nur als Powerbank

oder LED-Licht möglich.

0 LEDs Startsystem ist nicht einsatzbereit und muss geladen werden.

Bedienung

a) Starthilfefunktion

Das Schnellstartsystem ist in der Lage, eine schwache Starterbatterie beim Motorstart zu un-

terstützen. Während des Startvorgangs wird ein sehr hoher Strom benötigt. Das Schnellstart-

system gibt während der Startphase mehrere hohe Stromimpulse aus. Dies reicht normaler-

weise um eine schwache Starterbatterie zu unterstützen.

Schließen Sie die beiden Polklemmen niemals kurz. Dabei wird das Schnellstartsys-

tem entladen und es kann der Akku beschädigt werden.

Für den Startvorgang gehen Sie wie folgt vor:

• Kontrollieren Sie den Ladezustand des Schnellstartsystems. Für eine Startunterstützung

müssen mindesten 3 LEDs leuchten. Leuchten weniger LEDs muss das Schnellstartsystem

erst geladen werden.

• Öffnen Sie die Schutzabdeckung (3) am Schnellstartsystem.

• Verbinden Sie den Stecker (9) am Starterkabel mit dem Anschluss für Starterkabel (7). Der

Stecker ist mechanisch kodiert und passt nur polungsrichtig zusammen. Achten Sie auf fes-

ten und zuverlässigen Kontakt.

• Die grüne LED-Statusanzeige im MOSFET-Gehäuse (8) beginnt zu blinken.

• Verbinden Sie die rote Polklemme (10) mit dem Pluspol (+) und die schwarze Polklemme

(10) mit dem Minuspol (-) der Autobatterie. Achten Sie auf guten Kontakt. Drehen Sie die

Klemmen hin und her, um mögliche Oxydschichten an den Polen aufzubrechen.

• Ist der Kontakt hergestellt, leuchtet nach wenigen Sekunden die grüne LED dauernd und

es ertönt ein kurzer Signalton. Starten Sie nun innerhalb von 30 Sekunden ihr Auto. Das

Schnellstartsystem gibt nun während der Anlasserphase mehrere Stromimpulse aus. Diese

sollten für einen Start des Motors ausreichen.

• Startet der Motor, klemmen Sie das Schnellstartsystem ab und entfernen das Starterkabel

vom Schnellstartsystem. Verschließen Sie die Anschlüsse wieder mit der Schutzabdeckung.

• Startet der Motor nicht, klemmen Sie das Schnellstartsystem ab. Warten Sie ca. 5 Minuten

und führen Sie danach einen weiteren Startvorgang durch.

• Startet der Motor nach drei Versuchen immer noch nicht, muss die Starthilfe abgebrochen

werden. Vermutlich liegt ein defekt der Autobatterie oder ein anderes Problem vor. Lassen

Sie in diesem Fall das Fahrzeug von einer Fachwerkstatt überprüfen.

LED-Statusanzeige im MOSFET-Gehäuse (8)

Anzeige Bedeutung

Grün blinkend Schnellstartsystem ist bereit

Grün Dauerlicht mit Signalton Startmodus ist aktiviert

Rot Dauerlicht Verbindungsfehler. Bitte alle Kontakte überprüfen

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Powerbank-Funktion

• Das Schnellstartsystem verfügt über einen USB-Ladeausgang. Hier können elektronische

Kleinverbraucher mobil geladen werden.

• Der USB-Ausgang ist überlastgeschützt.

• USB-Ladebuchse (6) „Output“: 5 V/DC max. 2,1 A

• Um die Powerbankfunktion zu aktivieren, drücken Sie die Taste für die Ladezustandsanzei-

ge (1). Der Ladeausgang wird freigegeben.

• Verbinden Sie die zu ladenden Geräte (Ladekabel nicht im Lieferumfang) mit der USB-Lade-

buchse (6). Das beiliegende Micro USB-Kabel für das Schnellstartsystem kann auch für

Geräte mit Micro USB-Anschluss verwendet werden.

• Wird die Powerbank-Funktion nicht benötigt, entfernen Sie das Ladekabel vom Gerät.

Der Powerbank-Ausgang ist gegen Überlast geschützt und schalten bei einer Über-

lastung ab. Wurde der Ausgang vom System abgeschaltet, entfernen Sie das Lade-

kabel vom Gerät. Warten Sie ca. 30 Sekunden. Danach kann der Ausgang wieder

aktiviert werden.

LED-Lichtfunktion

Das Schnellstartsystem verfügt über eine LED-Lampe.

Um die Lichtfunktion zu aktivieren, halten Sie die Taste für das LED-Licht (1) für ca. 3 Se-

kunden gedrückt. Die Lampe wird auf Dauerlicht eingeschaltet. Jedes weitere kurze Drücken

schaltet den Lichtmodus um. Dauerlicht -> SOS-Signal -> Stroboskop-Licht -> Aus.

Um die Leuchtfunktion aus jedem Modus abzuschalten, halten Sie die Taste (1) für ca. 3 Se-

kunden gedrückt. Wird die Licht-Funktion nicht benötigt, schalten Sie diese aus.

Vermeiden Sie den direkten Blick in die Lichtquelle. Durch die helle LED-Lichtquelle

wird das Auge geblendet und es kann zu kurzzeitigen Sehschwierigkeiten kommen.

Entsorgung

Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsor-

gen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzli-

chen Bestimmungen.

Entsorgung von gebrauchten Akkus!

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten

Batterien und Akkus verpichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekenn-

zeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die

Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg =

Quecksilber, Pb = Blei (Die Bezeichnung steht auf den Batterien z.B. unter dem links

abgebildeten Mülltonnen-Symbol). Ihre verbrauchten Batterien/Akkus können Sie

unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall

dort abgeben, wo Batterien/Akkus verkauft werden!

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umwelt-

schutz!

Technische Daten

KFZ-Bordspannung ..................................... 12 V/DC

Li-Ion Akkukapazität ....................................7200 mAh, 14.8 V (26,64 Wh)

Startstrom (Spitzenwert) 300 A (600 A) ..............................

Passen für Motorgrößen (Hubraum) ............ Benzinmotor bis zu 4.0 Liter

Dieselmotor bis zu 2.5 Liter

USB-Powerbank (Ausgang) „Output“ 5 V/DC max. 2,1 A ..........

Ladefunktion (Eingang) „Input“ Micro-USB: 5 V/DC 1,5 A ....................

Ladezeit Li-Ion 100% ca. 6 h ...................................

Ladezustandsanzeige ..................................4 LEDs (25%, 50%, 75%, 100%)

Schutzart .....................................................IP66 (staub- und strahlwassergeschützt)

Betriebstemperatur ......................................-20 bis +60 °C

Lagertemperatur ..........................................0 bis 45 °C

Länge Starterkabel ca. 45 cm ......................................

Produktabmessung (L x B x H) ....................140 x 85 x 27 mm

Gewicht ca. 320 g ........................................................

Produktspecifikationer

Varumärke:	Voltcraft
Kategori:	Batteriladdare
Modell:	Quick Start System 600A

Behöver du hjälp?

Om du behöver hjälp med Voltcraft Quick Start System 600A ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Batteriladdare Voltcraft Manualer

Voltcraft VC-CJS76 Bruksanvisning

1 Oktober 2024

Voltcraft VC-CJS72 Bruksanvisning

26 September 2024

Voltcraft CC-3 Bruksanvisning

26 September 2024

Voltcraft VC-BC4-PB1 Bruksanvisning

25 September 2024

Voltcraft IPC-3 Bruksanvisning

25 September 2024

Voltcraft IPC-4 Bruksanvisning

25 September 2024

Voltcraft BC4 Bruksanvisning

25 September 2024

Voltcraft P4-9 Bruksanvisning

25 September 2024

Voltcraft VC-12/1000A Bruksanvisning

22 September 2024

Voltcraft Quick Start System 600A Bruksanvisning

22 September 2024

Batteriladdare Manualer

Nyaste Batteriladdare Manualer

IDX UC-PD2 Bruksanvisning

11 December 2024

IDX ZC-X2G Bruksanvisning

11 December 2024

Einhell BT-BC 2 D Bruksanvisning

8 December 2024

Anker 613 Magnetic Wireless Charger Bruksanvisning

8 December 2024

Black Decker 98020 Bruksanvisning

8 December 2024

Einhell BT-BC 4 P Bruksanvisning

7 December 2024

Einhell BT-BC 7 PE Bruksanvisning

7 December 2024

Einhell BT-BC 4 D Bruksanvisning

7 December 2024

Einhell BT-PS 1000 Bruksanvisning

7 December 2024

Einhell BT-PS 700 Bruksanvisning

7 December 2024
