1. Allgemeines
Die maximale Funkreichweite, ist in der Hauptsa-
abhängig von dem Antennentyp, Standort der
Antenne und der Antennenanpassung. Zur Mes-
sung der Antennenanpassung dient dieses Meß-
gerät.
Um einerseits die gesamte vom Funkgerät er-
zeugte Sendeleistung in Form von elektromagne-
tischen Wellen von der Antenne abstrahlen zu
können und andererseits dem Empfänger, die
gesamte von der Antenne aufgenommene
Energie zuzuführen,
muß die Antennenanlage
optimal an das Antennenkabel bzw. Funkgerät
angepaßt sein.
Anpassung bedeutet, daß Funkgerät, Stecker,
Antennenkabel und Antenne die gleiche
schlußimpedanz besitzen. Bei CB-Funkanlagen
sind (Ohm) Impedanz üblich.
Bei Fehlanpassung wird an der entsprechenden
3
Stoßs t e ll e , (Abwe i chu n g von der
schlußimpedanz) dem Antennenfußpunkt oder
den Kabelverbindungen, Sendeleistung reflektiert
und läuft über das Kabel zurück zum Funkgerät.
Dadurch entsteht eine Welligkeit des Span-
nungsverlaufes auf dem Antennenspeisekabel.
Die reflektierte Leistung ist so minimal wie mög-
lich zu halten, denn sie kann von der Antenne
nicht abgestrahlt werden, was die Funkreichweite
reduziert.
Eine absolute Anpassung kann nicht erreicht
werden. Mit dem kann der Grad der
Fehlanpassung gemessen werden’ und w e n n
möglich verkleinert werden.

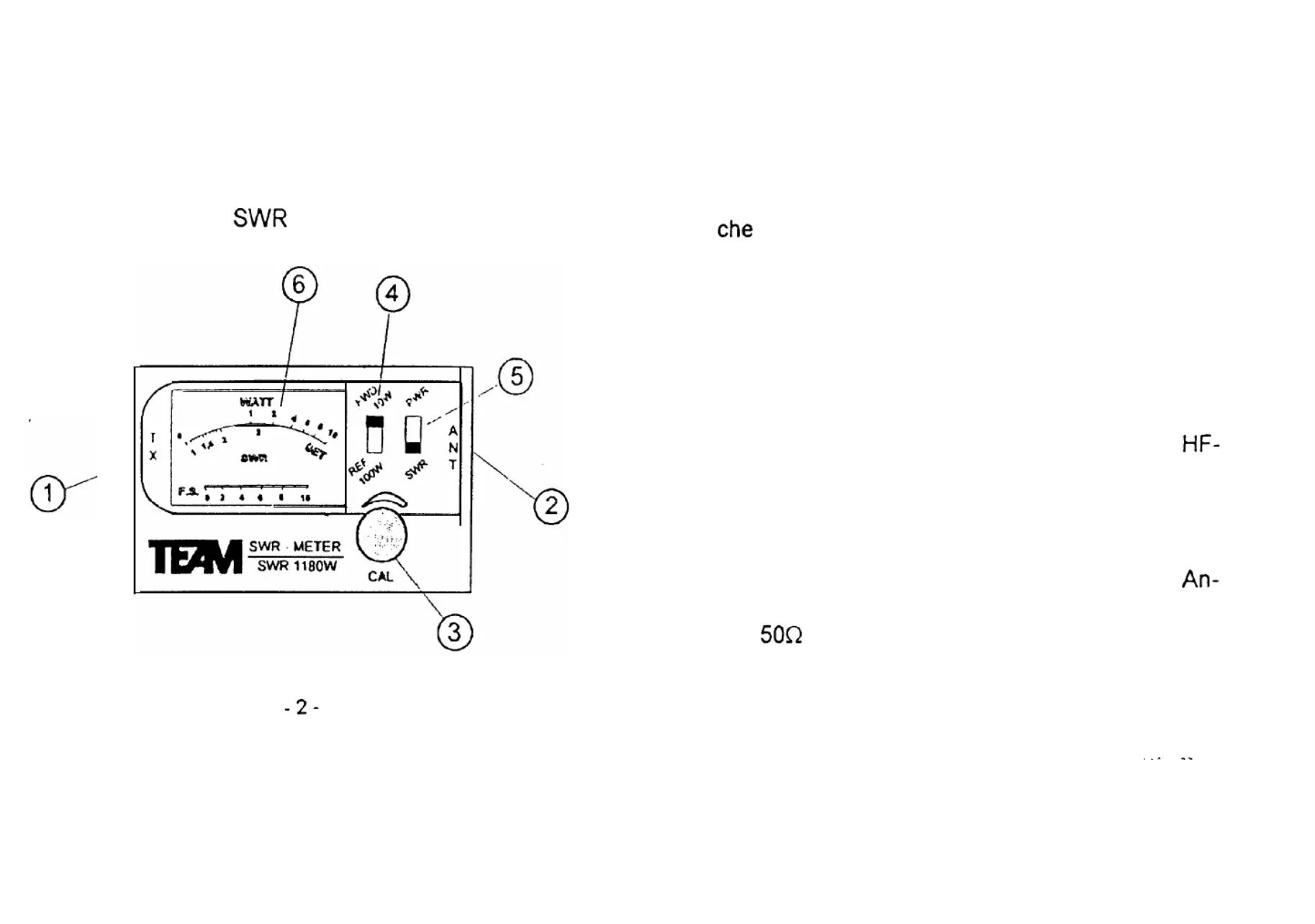

2. Meßaufbau zur SWR-Messung (Bild 1)’
Stehwellenmeßgerät kann für
und Feststationsantennen verwendet wer-
den. Zur Messung des
wird ein maximal 60cm
langes Koaxialkabel benötigt, um das Meßgerät
in die Antennenleitung Das Funk-
gerät wird an der mit TX Buch-
se. am SWR Meter angeschlossen und
Antenne an der mit ANT gekennzeichneten Buch-
se Soll die Antenne überprüft oder eingestellt
werden, sollte wenn möglich die Antenne mit dem
kurzen Adapterkabel an das Stehwellenmeßgerät
angeschlossen werden. Ansonsten wird das Me-
ßergebnis bei längeren Antennenkabel verfälscht.
Nach der Messung sollte das Meßgerät wieder
aus der Antennenleitung entfernt werden, da
durch den prinzipiellen Aufbau der
meßgeräte, zu Störungen anderer Funkdienste
kommen kann.
3. Messung des Stehwellenverhäitnisses
Nachdem das Meßgerät wie unter Punkt 2
