as - Schwabe GmbH · Hummelbergstr. 6 · 72184 Eutingen · www.as-schwabe.de
Deutsch
Bedienungsanleitung
English
Operating instructions
Art. 24080
3x Funksteckdose mit Fernbedienung
3x RF sockets with remote control
IP20 - Innenbereich
230V/16A~ / max.3500W
V1.1
as - Schwabe GmbH · Hummelbergstr. 6 · 72184 Eutingen · www.as-schwabe.de
Funk-Empfänger
Empfängereinheit
Einfach-Schutzkontaktsteckdose
230V / 16A~,50Hz, max. 3500W
An/Aus Empfänger
mit Kindersicherung
Fernbedienung/
Sender
Fernbedienung / Sendeeinheit
Knopfzelle: 3V CR2032
Frequenz: 433.92MHz
Reichweite: ca. 30M
Einzeln Ein-Ausschaltbar oder alle Ein- und Ausschaltbar
Eigenschaften
Keine Verkabelung, einfache Handhabung. Nur einstecken und verwenden.
67 Millionen verschiedene Codes. Selbstprogrammierend.
Empfänger hat 5 Speichereinstellungen.
LED Anzeige für “AN” und “Programmeinstellung”
Installation
Funk-Empfänger:
Stecken Sie den Empfänger in eine frei zugängliche Steckdose. Die Anzeige des
Empfängers sollte leuchten. Stecken Sie die Lampe oder ein anderes elektrisches
Gerät in die Steckdose.
Fernbedienung / Sender:
Die Reichweite des Senders beträgt im freien Gelände ca. 30m
Bedienung Fernbedienung
ON-Knopf – Drücken Sie die jeweilige ON-Taste (1-3) zum Einschalten oder Programmieren der jeweiligen Steckdose.
OFF-Knopf – Drücken Sie die jeweilige OFF-Taste (1 -3) zum Ausschalten der jeweiligen Steckdose.
G-Knopf “Gruppe” – Drücken Sie die oder ON OFF-Taste zum Ein-und Ausschalten aller Steckdosen.
Bedienung Empfänger
Drücken Sie die ON Taste am Sender um das Gerät einzuschalten
Drücken Sie die OFF Taste am Sender um das Gerät auszuschalten
Programmierung
Starten Sie wie folgt die Codierung des Senders mit dem Empfänger
Stecken Sie den Empfänger in die Steckdose
Bringen Sie den Sender in die Nähe der Empfänger. Halten Sie die
„Learning Code Programm“-Taste an dem Empfänger gedrückt
Die LED des Empfängers blinkt langsam. Drücken Sie in dieser Zeit in der Nähe des Empfängers die ON-Taste des Senders. Der
Empfängers klickt zweimal. Der Code wird bestätigt und die LED geht aus.
Hinweis: Wenn während des Blinkens des Empfängers keine Aktion ausgeführt wird, erlischt die LED und die alte Codierung bleibt
bestehen.
Indicator
On/Off
Learning Code
Frequenz: 433,92MHz
Speicherung
Die Selbstprogrammierungsfunktion der Empfänger haben 5 Speichereinstellungen. Es kann nach den eigenen Anforderungen programmiert werden.
Sie können die Steckdosen Einzeln programmieren oder in Kombinationen zum gleichzeitigen Einschalten.
Dies bedeutet dass ein Empfänger in max. 5 verschiedenen Kombinationen zum Sender programmiert werden kann.
Ändern oder löschen des Codes
Individuelles löschen:
Halten Sie die „Learning Code“-Programm Taste gedrückt. Die LED blinkt langsam
Drücken Sie die jeweilige OFF-Taste an dem Sender. Die Programmierung wird gelöscht.
Der Empfänger klickt zweimal zur Bestätigung
Wiederholen Sie den Schritt zur Wiedereinstellung
Gesamten Speicher löschen:
Halten Sie die „Learning Code“-Programm Taste am Empfänger gedrückt. Die LED blinkt langsam.
Drücken Sie erneut die Learning Code-Taste während des Blinkens.
Die Leuchte geht aus und das Gerät klickt zweimal.
Die gesamte Programmierung des Empfängers wurde zurückgesetzt.
Problembehandlung
Keine Funktion:
Prüfen Sie ob die Batterie der Fernbedienung/Senders richtig eingelegt ist oder leer ist.
Prüfen Sie ob die Programmierung erfolgreich war
ACHTUNG
Stellen Sie keine 2 Empfänger in unmittelbarer Nähe zueinander auf.
Der Abstand sollte größer als 1 Meter sein.
Entfernen Sie vor der Benutzung den Transportschutz der Batterie in der Fernbedienung.
Um ein wiederholtes Programmieren des Empfängers zu vermeiden, betätigen sie den Sender
erst wieder 10 Sekunden nach Abschluss der Codierung.
WARNHINWEISE
NICHT ÜBERLASTEN!
Verwenden Sie die Steckdosen nicht an feuchten Orten wie Terrassen und Keller oder in der Nähe von brennbaren Flüssigkeiten wie
Lösungsmittel oder Lacken.
Nicht hintereinander stecken!
Nur zur Verwendung in trockenen Räumen!
Spannungsfrei nur bei gezogenem Stecker!
Dieses Produkt ist in strikter Übereinstimmung mit den geltenden Richtlinien der Europäischen Union dieser Art von elektrischen Geräten

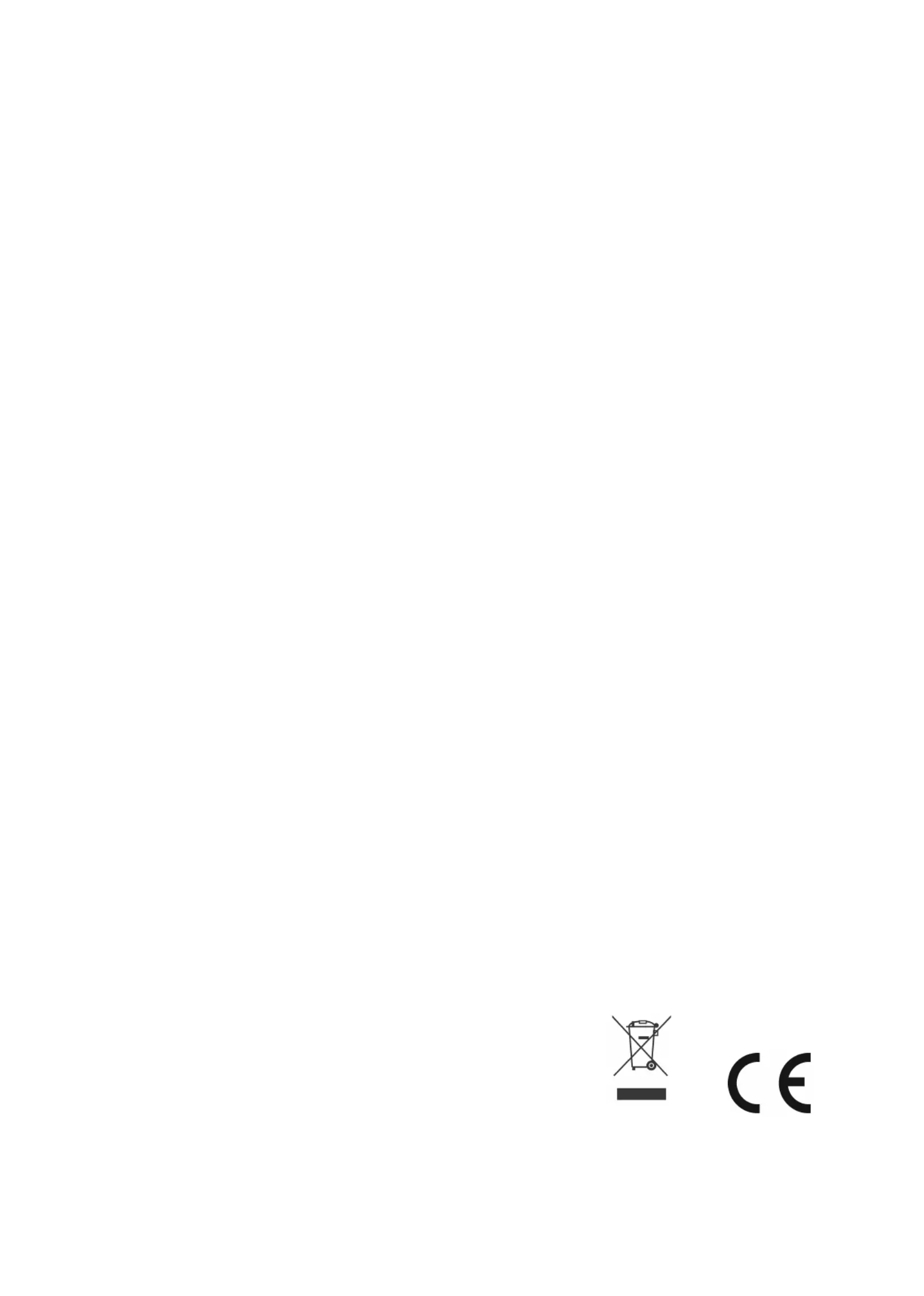

Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt
nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten
wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt
werden sollten und um der Umwelt bzw. der menschlichen Gesundheit
nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen
Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie
das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben.
Diese wird dann das Gerät der stofflichen Verwertung zuführen
as - Schwabe GmbH · Hummelbergstr. 6 · 72184 Eutingen · www.as-schwabe.de
Nicht abgedeckt betreiben!
Die Steckdose muss nahe der Einrichtung angebracht und leicht zugänglich sein
Konformitätserklärung
Hiermit erklärt die as - Schwabe GmbH, dass sich das Gerät Funksteckdosenset Art. 24080 in Übereinstimmung mit den grundlegenden
Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EG befindet.",
Die Vollständige Konformitätserklärung kann auf dem Postweg unter der Adresse:
as - Schwabe GmbH, Hummelbergstr. 6, 72184 Eutingen info@as-schwabe.de oder per Email unter
angefordert werden.
