Installation Guide
AT-HDR-EX-100CEA-RX
4K HDR HDMI over 100 M HDBaseT™ RX
with Ethernet, Control, PoE, and Return Audio
AT-HDR-EX-100CEA-RX
The Atlona AT-HDR-EX-100CEA-RX is a HDBaseT™ receiver for 4K and high dynamic range
(HDR) content. It supports extension of 4K/UHD video @ 60 Hz with 4:4:4 chroma sampling
plus HDR data, multi-channel audio, Ethernet, control signals, and power up to 330 ft. (100 m)
over Category 6/6A cable. The HDR-EX-100CEA-RX is ideal for use with the AT-HDR-CAT-4ED
distribution amplier for passing 4K HDR signals to a display. A compact enclosure and remote
power supplied by the transmitter means the receiver can be conveniently mounted in furniture,
behind a display, or above a projector.
IMPORTANT: Visit https://atlona.com/product/at-hdr-ex-100cea-rx for the latest
rmware updates and Installation Guide.
Package Contents
1 x AT-HDR-EX-100CEA-RX
2 x Mounting brackets
4 x Mounting screws
1 x 6-pin captive screw connector
1 x Installation Guide
2
Installation Guide
AT-HDR-EX-100CEA-RX
LANHDMI OU THDBaseT IN
T X T X RXRX P
IRRS-232
IN
OPTICAL
POWER
LINK
AT-H DR-EX-100CEA- RX
FW
Panel Descriptions
1 FW
Connect a mini-USB cable from this port
to update the rmware.
2 POWER and LINK LEDs
The power LED will illuminate green when
receiving power. The link LED will glow
yellow when signal is being sent/received
between the transmitter and the receiver.
3 OPTICAL IN
Not used at this time.
4 RS-232 / IR
Connect the included 6-pin captive screw
block to this receptacle.
5 HDBaseT IN
Connect an Ethernet cable from this port
to the HDBaseT OUT port on the AT-HDR-
CAT-4ED.
6 HDMI OUT
Connect an HDMI cable from this port to
an HDMI display.
7 LAN
Connect an Ethernet cable from this
port, on either the AT-HDR-CAT-4ED or
receiver, to the network or a display. Do
not connect both LAN ports to the same
network.
4 5 6 7 8
21
3
Installation Guide
AT-HDR-EX-100CEA-RX
The AT-HDR-EX-100CEA-RX provides both an and port. RS-232 pass-through RS-232 IR
is supported, allowing a control system to be connected to either the transmitter or receiver.
Connect the included IR emitter to the transmitter and an IR extender (not included) to the
receiver. Both IR and RS-232 connections are optional.
NOTE: Typical DB9 connectors use pin 2 for TX, pin 3 for RX, and pin 5 for
ground. On some devices functions of pins 2 and 3 are reversed. Also note, that
IR is bidirectional, allowing the IR emitter or IR receiver to be connected to either
the transmitter or receiver.

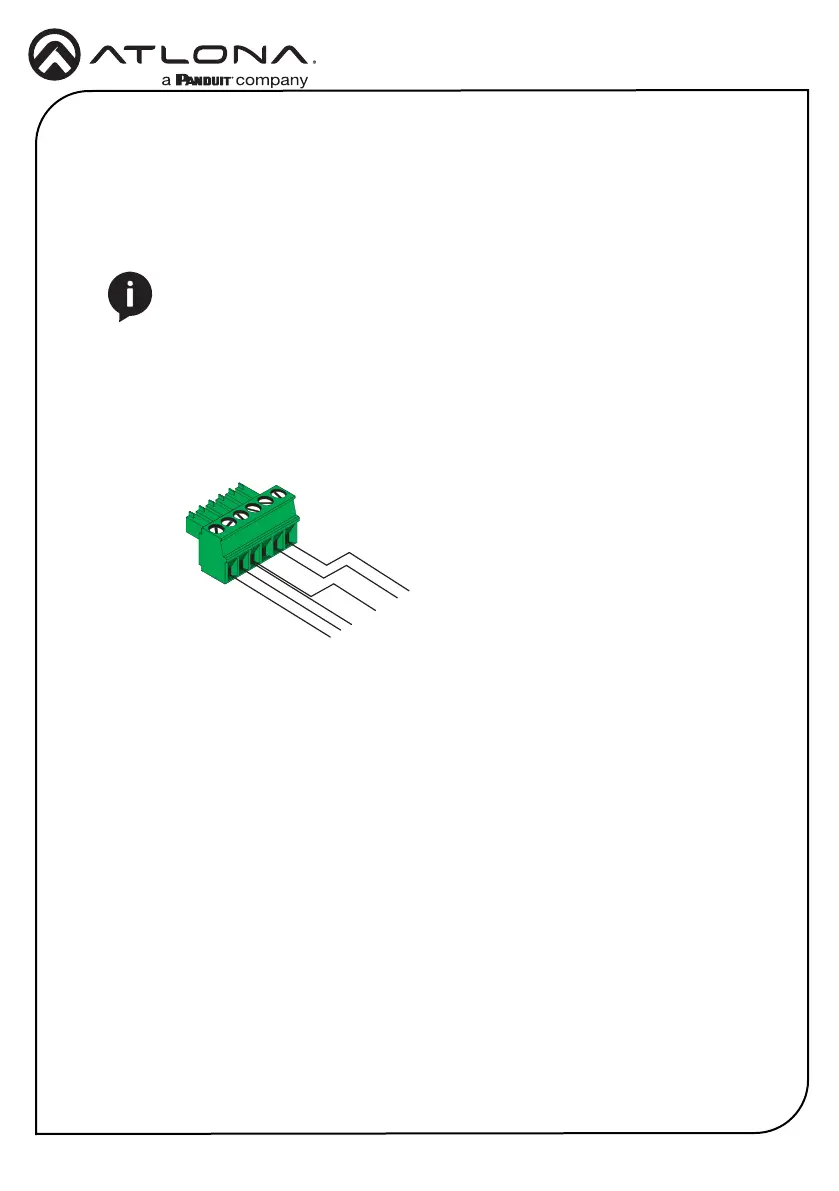

RS-232 / IR Wiring
1. Use wire strippers to remove at least 3/16” (5 mm) of the cable jacket for both the RS-232
and IR emitter.
2. Insert the wires as shown into the included 6-pin captive screw connector.
Display IR Receiver
AT-HDR-EX-100CEA-RX
GND
GND
S
P
RxD
TxD
GND
TxD
TxD
RxD
RxD
P
