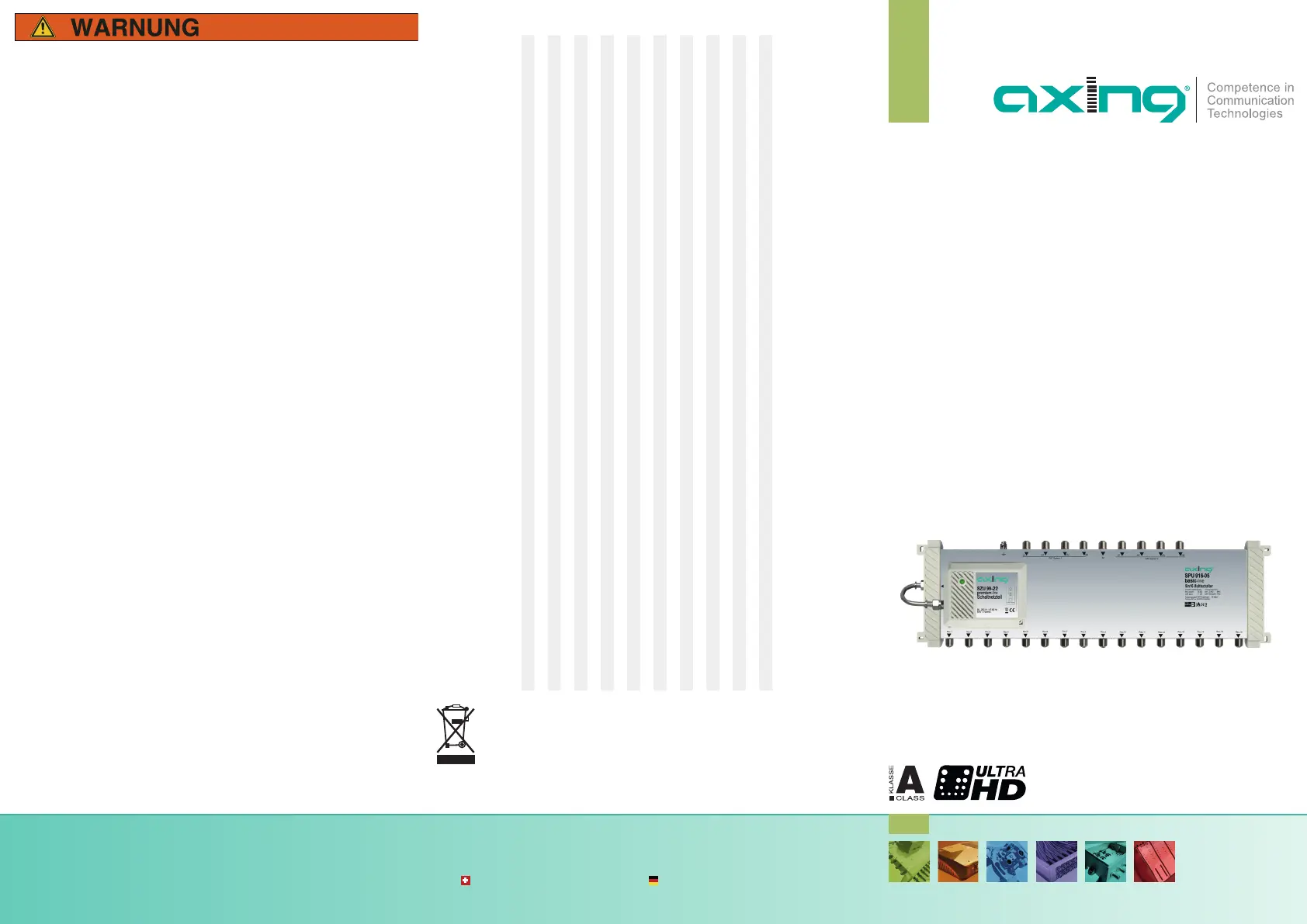

Sida 1/8
Hersteller
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EWR-Kontaktadresse
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
Stand 2017-02-22
Konstruktions- und Typenänderung vorbehalten - keine Haftung für Druckfehler.
Sicherheitshinweise:
Die Installation des Geräts und Reparaturen am Gerät sind ausschließlich
vom Fachmann unter Beachtung der geltenden VDE-Richtlinien durch-
zuführen. Bei nicht fachgerechter Installation und Inbetriebnahme wird
keine Haftung übernommen.
Vor Öffnen des Gerätes Netzstecker ziehen bzw. Stromzuführung entfer-
nen, andernfalls besteht Lebensgefahr. Dies gilt auch, wenn Sie das Gerät
reinigen oder an den Anschlüssen arbeiten.
Verwenden Sie nur das am Gerät angeschlossene Netzkabel. Es dürfen
am Netzkabel auf keinen Fall Teile ausgetauscht oder Veränderungen vor-
genommen werden. Es besteht sonst Lebensgefahr, für die keine Haftung
übernommen wird.
Sofern eine austauschbare Sicherung vorhanden ist, ist vor dem Wechsel
der Sicherung der Netzstecker zu ziehen. Defekte Sicherungen nur durch
normgerechte Sicherungen des gleichen Nennwertes ersetzen.
Das Gerät darf nur in trockenen Räumen betrieben werden. In feuchten
Räumen oder im Freien besteht die Gefahr von Kurzschlüssen (Achtung:
Brandgefahr) oder elektrischem Schlägen (Achtung: Lebensgefahr).
Um Beschädigungen am Gerät selbst oder an Peripheriegeräten vorzu-
beugen, dürfen Geräte, die zur Wandmontage vorgesehen sind nur auf
flachen Oberflächen montiert werden.
Planen Sie den Montage- bzw. Aufstellort so, dass Sie in Gefahrensitu-
ationen den Netzstecker leicht erreichen und aus der Steckdose ziehen
können. Wählen Sie den Montage- bzw. Aufstellort so, dass Kinder nicht
unbeaufsichtigt am Gerät und dessen Anschlüssen spielen können. Der
Montage- bzw. Aufstellort muss eine sichere Verlegung aller angeschlos-
senen Kabel ermöglichen. Das Netzkabel sowie Zuführungskabel dürfen
nicht durch irgendwelche Gegenstände beschädigt oder gequetscht
werden.
Wählen Sie einen Montage- bzw. Aufstellungsort, an dem unter keinen
Umständen Flüssigkeiten oder Gegenstände in das Gerät gelangen kön-
nen (z. B. Kondenswasser, Dachundichtigkeiten, Gießwasser etc.)
Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus und
vermeiden Sie die direkte Nähe von Wärrmequellen (z. B. Heizkörper,
andere Elektrogeräte, Kamin etc.) Bei Geräten, die Kühlkörper oder
Lüftungsschlitze haben, muss daher unbedingt darauf geachtet werden,
dass diese keinesfalls abgedeckt oder verbaut werden. Sorgen Sie
außerdem für eine großzügig bemessene Luftzirkulation um das Gerät.
Damit verhindern Sie mögliche Schäden am Gerät sowie Brandgefahr
durch Überhitzung. Achten Sie unbedingt darauf, dass Kabel nicht in die
Nähe von Wärmequellen (z.B. Heizkörper, andere Elektrogeräte, Kamin
etc.) kommen.
SPU 94-05 | SPU 96-05
SPU 98-05 | SPU 912-05
SPU 916-05
basic-line
Multischalter
Betriebsanleitung
Technische Daten
Ihr Gerät ist mit dem WEEE-Symbol markiert (Waste Electronics and Electrical
Equipment). Dies bedeutet, dass elektrische und elektronische Komponenten
nicht mit dem Restmüll entsorgt werden dürfen. Gebrauchte elektrische und
elektronische Komponenten sind separat zu entsorgen.
WEEE Nr.
DE26869279
Artikel SPU 94-05 SPU 96-05 SPU 98-05 SPU 912-05 SPU 916-05
Frequenzbereich (Upstream | TERR | SAT) 5…65 MHz | 85…862 MHz | 950…2200 MHz
Anzahl der Eingänge 9
Teilnehmeranschlüsse 4 6 8 12 16
Anschlussverstärkung SAT 2 dB 2 dB 2 dB 2 dB 1 dB
Anschlussdämpfung TERR 15 dB 18 dB 18 dB 20 dB 24 dB
Max. Ausgangspegel SAT-Empfänger SAT
195 dBµV
Entkopplung V→H25 dB
Entkopplung TERR-Eing.→SAT-Eing. 28 dB
Entkopplung SAT-Eing.↔SAT-Eing. 35 dB
Entkopplung Teilnehmeranschlüsse 35 dB
Anschlüsse F
Umgebungstemperaturbereich (gemäß EN 60065) -20…+50°C
Schaltnetzteil 90…250 V~ | 47…63 Hz
Leistungsaufnahme 3,3 W
Erdungsanschluss Erdungsklemme
Maße (B × H × T) ca. 283 × 125 × 80 mm 383 × 125 × 80 mm 483 × 125 × 80 mm
Schutzklasse IP 20
1 3rd order SAT max. EN50083-3 35dB KMA (2 sender test method)
Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie Verteilen
von Radio- und Fernsehsignalen im Haus geeignet! Wird ein Gerät für andere
Einsätze verwendet, wird keine Garantie übernommen!
Die Abbildung zeigt ein Anwendungsbeispiel für die Verteilung von 8
SAT-ZF-Polarisationsebenen inklusive terrestrischer Signale (z.B. UKW-Radio)
Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),
müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen
werden.
Verwenden Sie den am Gerät angebrachten Potenzialaus gleichsanschluss
(1).
Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,
verwenden Sie z. B. QEW-Erdungswinkel an den Ein- und Ausgängen des
Geräts.
Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die
Montagelöcher am Gerät (2).
2
Teilnehmerausgänge
Eingänge (SAT-System 1)
Eingang (TERR)
Eingänge (SAT-System 2)
1
2
HF-Anschluss:
Verbinden Sie die SAT-Eingänge des Multischalters mit den LNBs Ihrer
SAT-Empfangsantenne. Speisen Sie in den terr. Eingang Ausgangssignale
eines terrestrischen Verstärkers bzw. eines BK-Hausanschlussverstärkers ein.
Verbinden Sie die Ausgänge des Multischalters mit den Antennensteckdo-
sen. Verwenden Sie hierfür hochgeschirmte Koaxialkabel mit F- Anschluss-
steckern. Passende Kabel und Stecker finden Sie im aktuellen AXING-Kata-
log oder unter www.axing.com.
