Sida 1/12

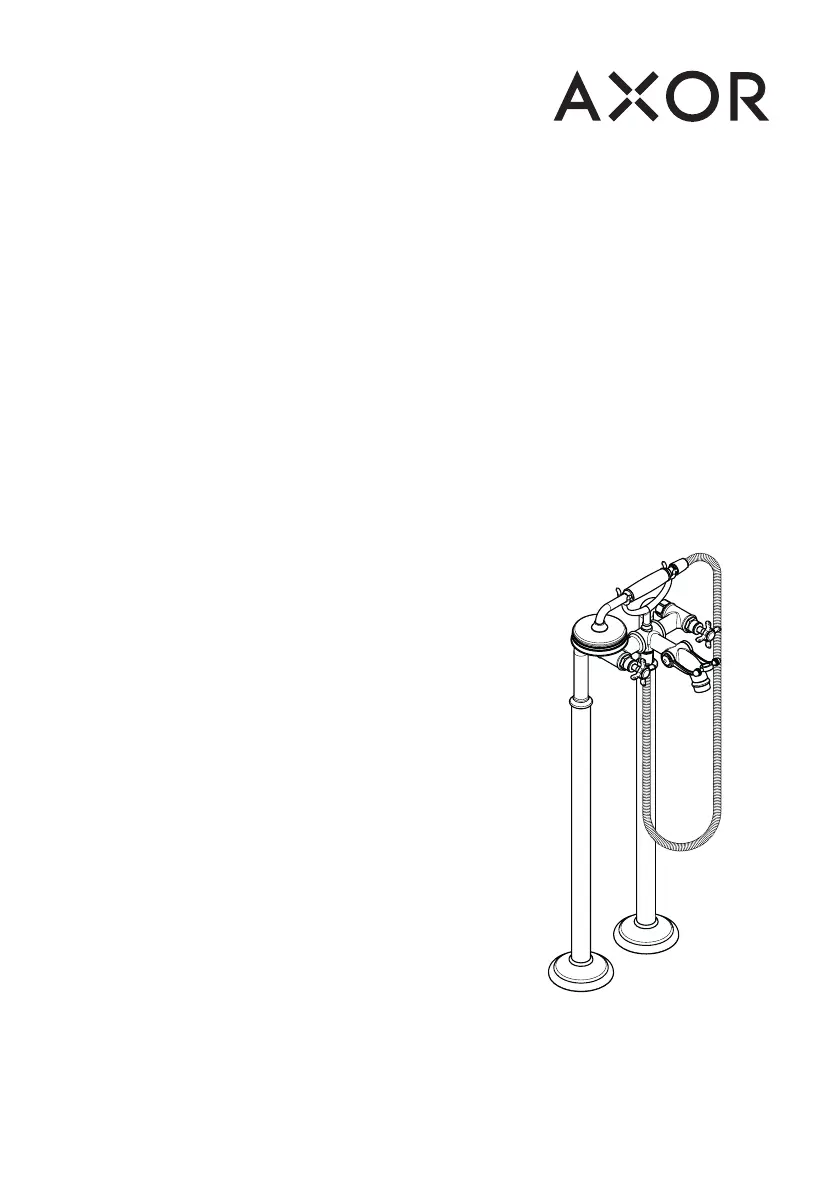

I N S T A L L A T I O N
E N ⁄ Instructions for use ⁄ assembly instructions 02
D E ⁄ Gebrauchsanleitung ⁄ Montageanleitung 03
AXOR Montreux
16547003
F A U L T C A U S E R E M E D Y
⁄ Insufficient water ⁄ Aerator calcified, dirty ⁄ Clean aerator, replace as necessary
⁄ filter insert shower dirty ⁄ Clean filter insert between shower and
hose
⁄ Instantaneous heater didn’t work ⁄ filter insert shower dirty ⁄ Clean filter insert between shower and
hose
⁄ check valve hasn't moved back ⁄ Exchange check valves
0 2EN
S A F E T Y N O T E S
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal pressures.
I N S T A L L A T I O N I N S T R U C T I O N S
⁄ Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
⁄ The pipes and the fixture must be installed, flushed and
tested as per the applicable standards.
⁄ The plumbing codes applicable in the respective
countries must be observed.
T E C H N I C A L D A T A
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
⁄ Safety against backflow
⁄ The product is exclusively designed for drinking water!
S Y M B O L D E S C R I P T I O N
Do not use silicone containing acetic acid!
M A I N T E N A N C E (see page 07)
The check valves must be checked regularly
according to EN 806-5 in accordance with
national or regional regulations (at least once a
year).
D I M E N S I O N S (see page 06)
F L O W D I A G R A M (see page 07)
C L E A N I N G (see page 10)
S P A R E P A R T S (see page 08)
O P E R A T I O N (see page 09)
Hot surface!
A S S E M B L Y (see page 09)
S T Ö R U N G U R S A C H E A B H I L F E
⁄ Wenig Wasser ⁄ Luftsprudler verkalkt, verschmutzt ⁄ Luftsprudler reinigen / austauschen
⁄ Filtereinsatz der Brause verschmutzt ⁄ Filtereinsatz zwischen Brause und
Schlauch reinigen
⁄ Durchlauferhitzer schaltet nicht ein ⁄ Filtereinsatz der Brause verschmutzt ⁄ Filtereinsatz zwischen Brause und
Schlauch reinigen
⁄ Rückflussverhinderer sitzt fest ⁄ Rückflussverhinderer austauschen
0 3 DE
S I C H E R H E I T S H I N W E I S E
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
M O N T A G E H I N W E I S E
⁄ Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
⁄ Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft werden.
⁄ Die in den Ländern jeweils gültigen Installationsrichtlini-
en sind einzuhalten.
T E C H N I S C H E D A T E N
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
⁄ Eigensicher gegen Rückfließen
⁄ Das Produkt ist ausschließlich für Trinkwasser konzi-
piert!
S Y M B O L E R K L Ä R U N G
Kein essigsäurehaltiges Silikon verwenden!
W A R T U N G (siehe Seite 07)
Rückflussverhinderer müssen gemäß EN 806-5
regelmäßig in Übereinstimmung mit nationalen
oder regionalen Bestimmungen auf ihre Funktion
geprüft werden (mindestens einmal jährlich).
M A S S E (siehe Seite 06)
D U R C H F L U S S D I A G R A M M
(siehe Seite 07)
R E I N I G U N G (siehe Seite 10)
S E R V I C E T E I L E (siehe Seite 08)
B E D I E N U N G (siehe Seite 09)
Warnung vor heißer Oberfläche!
M O N T A G E (siehe Seite 09)
