WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR

INJURY TO PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufac-

turer. If you have questions, contact the manufacturer at

the address or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service

panel and lock the service disconnecting means to prevent

power from being switched on accidentally. When the service

disconnecting means cannot be locked, securely fasten a

prominent warning device, such as a tag, to the service

panel.

3. Installation work and electrical wiring must be done by a

qualified person(s) in accordance with all applicable codes

and standards, including fire-rated construction codes and

standards.

4. Sufficient air is needed for proper combustion and exhaust-

ing of gases through the flue (chimney) of fuel burning

equipment to prevent backdrafting. Follow the heating

equipment manufacturer's guideline and safety standards

such as those published by the National Fire Protection

Association (NFPA), and the American Society for Heating,

Refrigeration and Air Conditioning Engineers (ASHRAE),

and the local code authorities.

5. When cutting or drilling into wall or ceiling, do not damage

electrical wiring and other hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. Acceptable for use over a bathtub or shower when installed

in a GFCI protected branch circuit.

8. Install fan at least five feet (1.52 m) above the floor.

9. Never place a switch where it can be reached from a tub

or shower.

10. This unit must be grounded.

OBSERVEZ LES DIRECTIVES CI-DESSOUS AFIN DE RÉDUIRE

LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE

BLESSURES CORPORELLES :

1. N’utilisez cet appareil que de la manière prévue par le fab-

ricant. Si vous avez des questions, communiquez avec le

fabricant à l'adresse ou au numéro de téléphone indiqués

dans la garantie.

2. Avant de procéder à l'entretien ou au nettoyage de l'appareil,

coupez l'alimentation du panneau électrique et verrouillez

l'interrupteur principal afin d'empêcher que le courant ne

soit accidentellement rétabli. S'il est impossible de ver-

rouiller l'interrupteur principal, fixez solidement un message

d'avertissement bien visible, par exemple une étiquette, sur

le panneau électrique.

3. La pose de l'appareil et les travaux d'électricité doivent être

effectués par des personnes qualifiées conformément à la

réglementation en vigueur, notamment les normes de la

construction ayant trait à la protection contre les incendies.

4. Pour éviter les refoulements, l'apport d'air doit être suffisant

pour brûler les gaz produits par les appareils à combustion

et les éva¬cuer dans le conduit de fumée (cheminée). Re-

spectez les directives du fabricant de l'appareil de chauffage

et les normes de sécurité, notamment celles publiées par

la National Fire Protection Association (NFPA), l'American

Society for Heating, Refrigeration and Air Conditioning

Engineers (ASHRAE) et les codes des autorités locales.

5. Veillez à ne pas endommager le câblage électrique ou

d'autres équipements non apparents lors de la découpe

ou du perçage du mur ou du plafond.

6. Les ventilateurs canalisés doivent toujours rejeter l'air à

l'extérieur.

7. Cet appareil peut être installé au-dessus d'une enceinte de

baignoire ou de douche s’il est branché sur un circuit de

dérivation protégé par un disjoncteur de fuite à la terre.

8. Installez le ventilateur à au moins 1,52 m (5 pi) au-dessus

du plancher.

9. Ne jamais placer un interrupteur de sorte que l'on puisse

l'atteindre d'une baignoire ou d'une douche.

10. Cet appareil doit être relié à une mise à la terre.

ATTENTION

1. Pour ventilation générale uniquement. N'utilisez pas cet appareil pour évacuer

des matières ou des vapeurs dangereuses ou explosives.

2. Pour éviter que les roulements du moteur soient bruyants ou s’abîment, ou que

la roue à ailettes soit déséquilibrée, évitez que la poussière de construction ou

de plâtre ne touche à l’appareil.

3. Veuillez lire l'étiquette de spécifications du produit pour obtenir plus de rensei-

gnements, notamment sur les exigences.

AVERTISSEMENT

CAUTION

1. For general ventilating use only. Do not use to exhaust

hazardous or explosive materials and vapors.

2. To avoid motor bearing damage and noisy and/or unbal-

anced impellers, keep drywall spray, construction dust,

etc. off power unit.

3. Please read specification label on product for further

information and requirements.

READ AND SAVE THESE

INSTRUCTIONS

MODELS E050 & E070

CEILING/WALL FANS

LISEZ CES DIRECTIVES ET

CONSERVEZ-LES

MODÈLES E050 ET E070

VENTILATEURS DE PLAFOND/MURAUX

WIRING

COVER

COUVERCLE

DE CÂBLAGE

HOUSING

FLAP

LANGUETTE DU

BOÎTIER

SCREWDRIVER

SLOT

FENTE POUR

TOURNEVIS

FIG. 3

FIG. 1

120 VAC LINE IN

ENTRÉE 120 VCA

BLACK

NOIRE

BLACK

NEGRO

GROUND

TERRE

WHITE TO

WHITE

BLANC AVEC

BLANC

SWITCH OR TIMER

INTERRUPTEUR

OU MINUTERIE

GREEN TO

GREEN OR

BARE WIRE

VERT AVEC

VERT OU

FIL DÉNUDÉ

SWITCH BOX

BOÎTE

D'INTERRUPTEUR

RECEPTACLE

PRISE

WHITE TO

WHITE

BLANC AVEC

BLANC

BLACK TO

BLACK

NOIR AVEC

NOIR

USE AND CARE

DISCONNECT ELECTRIC POWER SUPPLY AND LOCK OUT

SERVICE PANEL BEFORE SERVICING THE UNIT.

PREVENTATIVE MAINTENANCE

A clean fan provides better service. Disconnect the power

supply and clean the fan as described below:

TO CLEAN GRILLE - Use a mild detergent, such as dish-

washing ligquid, and dry with a soft cloth. DO NOT USE

ABRASIVE CLOTHS, STEEL WOOL PADS, OR SCOURING

POWDERS.

TO CLEAN FAN ASSEMBLY - Unplug motor cord from

receptacle. To remove motor plate: Find the single tab on

the motor plate (located next to the receptacle). Push up

near motor plate tab while pushing out on side of housing.

Or insert a straight-blade screwdriver into slot in housing

(next to tab) and twist screwdriver. Gently vacuum fan,

motor and interior of housing. METAL AND ELECTRICAL

PARTS SHOULD NEVER BE IMMERSED IN WATER.

TO REASSEMBLE ALL ABOVE PARTS - Reverse all pro-

cedures explained above.

MAINTENANCE

The motor is permanently lubricated and never needs

oiling. If the motor bearings are making excessive or

unusual noises, replace the motor with the exact service

motor. You should replace the impeller at the same time.

FIG. 2

UTILISATION ET ENTRETIEN

COUPEZ LE COURANT AU PANNEAU ÉLECTRIQUE ET VERROUILLEZ CELUI-CI

AVANT L'ENTRETIEN OU LE NETTOYAGE DE L’UNITÉ.

ENTRETIEN PRÉVENTIF

Un ventilateur propre fonctionne mieux. Débranchez l’alimentation et nettoyez le

ventilateur comme suit :

NETTOYAGE DE LA GRILLE – utilisez un détergent doux, tel que du liquide à

vaisselle, puis asséchez avec un chiffon doux. N'UTILISEZ PAS DE CHIFFONS

ABRASIFS, DE LAINE D'ACIER NI DE POUDRE À RÉCURER.

NETTOYAGE DU VENTILATEUR – Débranchez le fil du moteur de la prise. Pour

retirer la plaque du moteur : Trouvez l'ERGOT sur la plaque du moteur (à proximité

de la prise). Soulevez l'ergot tout en poussant sur les côtés du boîtier. Ou encore,

insérez la lame d'un tournevis plat dans la fente du boîtier (à côté de l'ergot) et

tournez le tournevis. À l'aide d'un aspirateur, nettoyez délicatement le ventilateur,

le moteur et l'intérieur du boîtier. NE JAMAIS PLONGER DANS L'EAU LES PIÈCES

MÉTALLIQUES OU ÉLECTRIQUES.

POUR REMONTER LES PIÈCES – Inversez la procédure ci-dessus.

ENTRETIEN

Le moteur est lubrifié en permanence et n'a pas besoin d'être huilé. Si les roulements

du moteur sont anormalement bruyants, remplacez le moteur exactement par le

même modèle. Il est souhaitable de remplacer en même temps la roue à ailettes.

Please visit our website - www.broan.ca - to register

this product, view warranty, installation tips and

videos, and order service parts.

Veuillez visiter notre site Web - www.broan.ca - pour

enregistrer ce produit, consulter la garantie,

des conseils d'installation et des vidéos, et

commander des pièces de rechange.

FIG. 4 FIG. 5

99045895A

FIG. 6 FIG. 7

FIG. 8 FIG. 9

FIG. 10

TABS

ERGOTS

←

INSTALLATION

1. Remove motor plate from housing by pushing down

on rib in plate while pulling out on side of housing.

Motor plate may also be removed by inserting a

straight-blade screw driver into slot in housing and

twisting screw driver. (FIG. 1)

2. Remove wiring cover from housing by pulling straight

out. Unit is shipped ready to wire through the top

of housing. To wire through the side, bend housing

flap to cover top hole and expose side hole. DO NOT

BREAK OFF FLAP. If flap breaks, Plug unused hole

using standard electrical hole plug. (FIG. 2)

3. Turn off electrical power at service entrance and

connect power cable to housing using appropriate

connector. Wire black to black, white to white, and

green to green or bare wire.

Push all wiring up into corner of unit and replace

wiring cover. Make sure cover holds housing flap in

place against side or top of housing.

CAUTION: DO NOT ALLOW WIRES TO EXTEND

OUTSIDE OF WIRING BOX. Wire left exposed will

become pinched or cut when motor plate is installed.

Electrical shock may result. (FIG. 3)

4. Choose the location for your fan. For best performance,

use the shortest possible duct run and a minimum

number of elbows, For wall installations: Position

unit so damper flap closes when unit is off.

5. New installation prior to nishing the ceiling or wall:

MAKE SURE HOUSING WILLBE FLUSH WITH FIN-

ISHED CEILING OR WALL. Slotted tabs are provided to

locate housing flush with 1/2" ceiling or wall material.

Bend tabs outward 900 (Use a screw driver if desired)

and position housing so that tabs rest against bottom

edge of joists (or front of stud). Nail housing to joist

or stud using four nails to ensure a solid, quiet instal-

lation. Ceiling installations: Tabs on opposite side of

housing can be bent to rest on top of 1/2" outward

ceiling material and provide extra stability. (FIG. 4)

5. Replacement installation:

Position housing so that it is centered in existing

opening. MAKE SURE HOUSING IS FLUSH WITH-

FINISHED CEILING OR WALL. After making electrical

and ductwork connections (see steps 4, 5 and 6), nail

housing in place. Drive nails through the housing

where indicated by arrows. (FIG. 5)

5. New installation in an existing ceiling or wall:

From above ceiling or behind wall, position housing

against stud or joist. Trace outline of housing on ceil-

ing or wall material. (FIG. 6) Set housing aside and

cut opening. Place housing in opening such that its

BOTTOM EDGE IS FLUSH WITH FINISHED CEILING

OR WALL. 1/2" ceiling or wall material: Bend tabs

outward 900 (use a screwdriver if desired) to rest

on top of ceiling or wall material and provide extra

stability. Nail in place using four nails to ensure a

solid, quiet installation. (FIG. 7)

6. Install 3" round duct onto damper/duct connector. If

rigid ductwork is used, its seam should be positioned

at top of damper/duct connector. Tape the joint and

extend ducting to a wall cap or roof cap. Make sure

the damper operates freely. Ceiling or wall can now

be finished.

NOTE: If damper detaches from duct connector, re-

insert it by squeezing duct connector top-to-bottom

while guiding posts on damper flap into holders

in duct connector. The horizontal rib should be on

the outside surface of damper flap and damper

flap should move freely inside of duct connector.

7. Replace the motor plate removed in Step 1. Insert

two motor plate tabs into slots in housing and then

pivot motor plate up until the third tab on plate snaps

into matching slot in housing. Make sure tabs hold

motor plate securely in place. Plug in motor. (FIG. 8)

8. Squeeze grille springs together and insert springs into

slots in motor plate. (FIG. 9) Push grille up against

ceiling or wall. (FIG. 10)

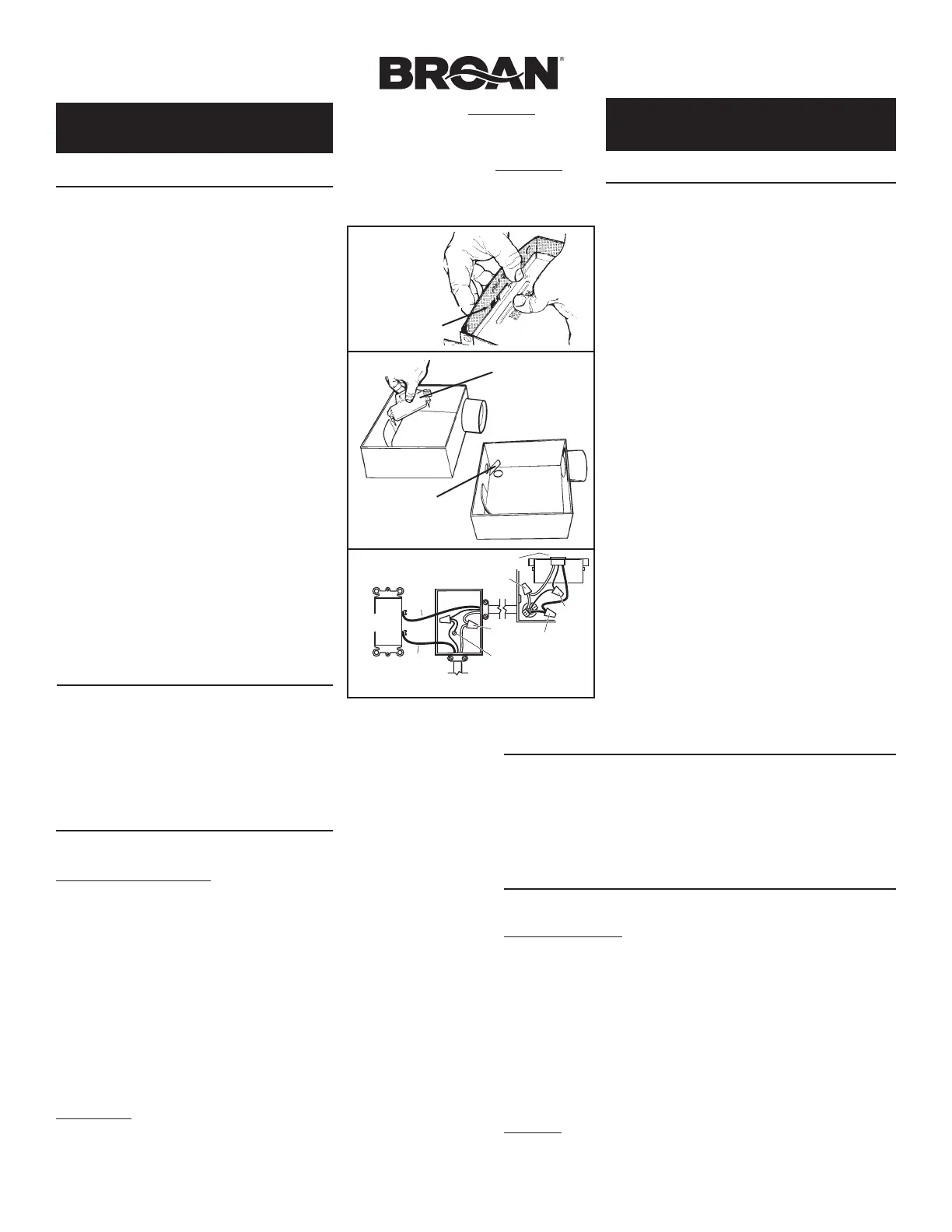

1. Retirez la plaque du moteur du boîtier en appuyant sur la

nervure de la plaque, tout en tirant sur le côté du boîtier.

La plaque du moteur peut aussi être enlevée en insérant

la lame d'un tournevis plat dans la fente du boîtier et en

tournant le tournevis. (FIG. 1)

2. Retirez le couvercle du boîtier de câblage en tirant en

ligne droite. L’appareil est livré prêt à connecter par le

dessus du boîtier. Pour effectuer la connexion par le côté,

pliez la languette du boîtier pour couvrir l’ouverture du

dessus et exposer l’ouverture latérale. NE CASSEZ PAS

LA LANGUETTE. Si la languette casse, obturez l’ouverture

inutilisée au moyen d’un bouchon standard. (FIG. 2)

3. Coupez le courant au panneau électrique et fixez le

câble d’alimentation au boîtier à l’aide du connecteur

approprié. Connectez les fils ainsi : le noir avec le noir,

le blanc avec le blanc, et le vert avec le vert ou le fil nu.

Repoussez tous les fils dans le coin de l’appareil et

replacez le couvercle. Assurez-vous que le couvercle

maintient la languette du boîtier en place contre le côté

ou le dessus du boîtier.

ATTENTION : NE LAISSEZ PAS LES FILS DÉPASSER À

L’EXTÉRIEUR DU BOÎTIER DE CÂBLAGE. Un fil exposé

sera pincé ou coupé lors de la pose de la plaque du

moteur. Un choc électrique peut en résulter. (FIG. 3)

4. Choisissez l’emplacement du ventilateur. Pour obtenir

un rendement optimal, utilisez la section de conduit la

plus courte possible et un minimum de coudes pour les

installations murales. Positionnez l’appareil de sorte que

le clapet soit fermé lorsqu’il est arrêté.

5. Nouvelle installation avant la nition du plafond ou

du mur :

ASSUREZ-VOUS QUE LE BOÎTIER AFFLEURE LA

SURFACE FINIE DU PLAFOND OU DU MUR. Des ergots

fendus sont fournis pour placer le boîtier à égalité avec un

matériau de plafond ou de mur de 13 mm (1/2 po). Pliez

les ergots vers l’extérieur à 90° (à l’aide d’un tournevis,

si désiré) et positionnez le boîtier de sorte que les ergots

INSTALLATION

s’appuient contre le dessous des solives (ou l’avant des montants). Clouez le boîtier

aux solives ou aux montants à l’aide de quatre clous pour obtenir une installation

solide et silencieuse. Installation dans un plafond : Les ergots des côtés opposés du

boîtier peuvent être pliés vers l’extérieur pour s’appuyer sur le dessus du matériau

du plafond de 13 mm (1/2 po) et offrir ainsi plus de stabilité. (FIG. 4)

5. Remplacement d’un ancien ventilateur :

Positionnez le boîtier en le centrant dans l’ouverture existante. ASSUREZ-VOUS

QUE LE BOÎTIER AFFLEURE LA SURFACE FINIE DU PLAFOND OU DU MUR. Une

fois les connexions électriques effectuées et les conduits raccordés (voir les étapes

4, 5 et 6), clouez le boîtier en place. Enfoncez les clous dans le boîtier aux endroits

indiqués par les flèches. (FIG. 5)

5. Nouvelle installation dans un plafond ou un mur existant :

Par le dessus du plafond ou l’arrière du mur, positionnez le boîtier contre une solive

ou un montant. Tracez le contour du boîtier sur le matériau du plafond ou du mur.

(FIG. 6) Mettez le boîtier de côté et découpez l’ouverture. Placez le boîtier dans

l’ouverture de sorte que son ARÊTE INFÉRIEURE AFFLEURE LA SURFACE FINIE

DU PLAFOND OU DU MUR. Matériau de plafond ou mur de 13 mm (1/2 po) : Pliez

les ergots vers l’extérieur à 90° (à l’aide d’un tournevis, si désiré) de sorte qu’ils

s’appuient contre le dessus du matériau du plafond ou du mur pour offrir plus de

stabilité. Clouez le boîtier en place à l’aide de quatre clous pour obtenir une instal-

lation solide et silencieuse. (FIG. 7)

6. Installez un conduit rond de 7,5 cm (3 po) sur le clapet/raccord de conduit. Si vous

utilisez des conduits rigides, assurez-vous que sa ligne de jointure est placée du

côté supérieur du clapet/raccord de conduit. Appliquez du ruban adhésif sur le joint

et prolongez le conduit jusqu’au capuchon mural ou de toit. Vérifiez que le clapet

du s’ouvre librement. Le plafond ou le mur peuvent être désormais finis.

REMARQUE : Si le clapet se détache du raccord de conduit, réinsérez-le en

pressant le haut et le bas du raccord tout en guidant les pivots du clapet dans

leurs logements. La nervure horizontale doit se trouver contre la face extérieure

du clapet et celui-ci doit jouer librement à l’intérieur du raccord.

7. Remettre en place la plaque de protection du moteur enlevée à l’étape 1. Insérez deux

ergots de la plaque du moteur dans les fentes du boîtier, puis faites pivoter la plaque

vers le haut jusqu’à ce que le troisième ergot s’emboîte dans la fente correspondante

du boîtier. Assurez-vous que les ergots maintiennent fermement la plaque du moteur

en place. Branchez le moteur. (FIG. 8)

8. Comprimez les ressorts de la grille et insérez-les dans les fentes de la plaque du

moteur. (FIG. 9) Poussez la grille contre le plafond ou le mur. (FIG. 10)

Venmar Ventilation ULC www.Broan.ca 877-896-1119

Produktspecifikationer

Varumärke:	Broan
Kategori:	Fläkt
Modell:	E070
Vikt:	2200 g
Bredd:	481 mm
Djup:	175 mm
Höjd:	44 mm
Typ av anslutningskontakt:	6,3 mm
Mikrofon, linjeingång:	Ja
Videokapacitet:	Nee
Rackmontering:	Ja
Antal kanaler:	8 kanalen
Total harmonisk distorsion (THD):	0.01 procent
Strömförbrukning (typiskt):	8 W
Linjeingångar (RCA):	8
Master (XLR) av:	1
